Быстросоединяемая муфта

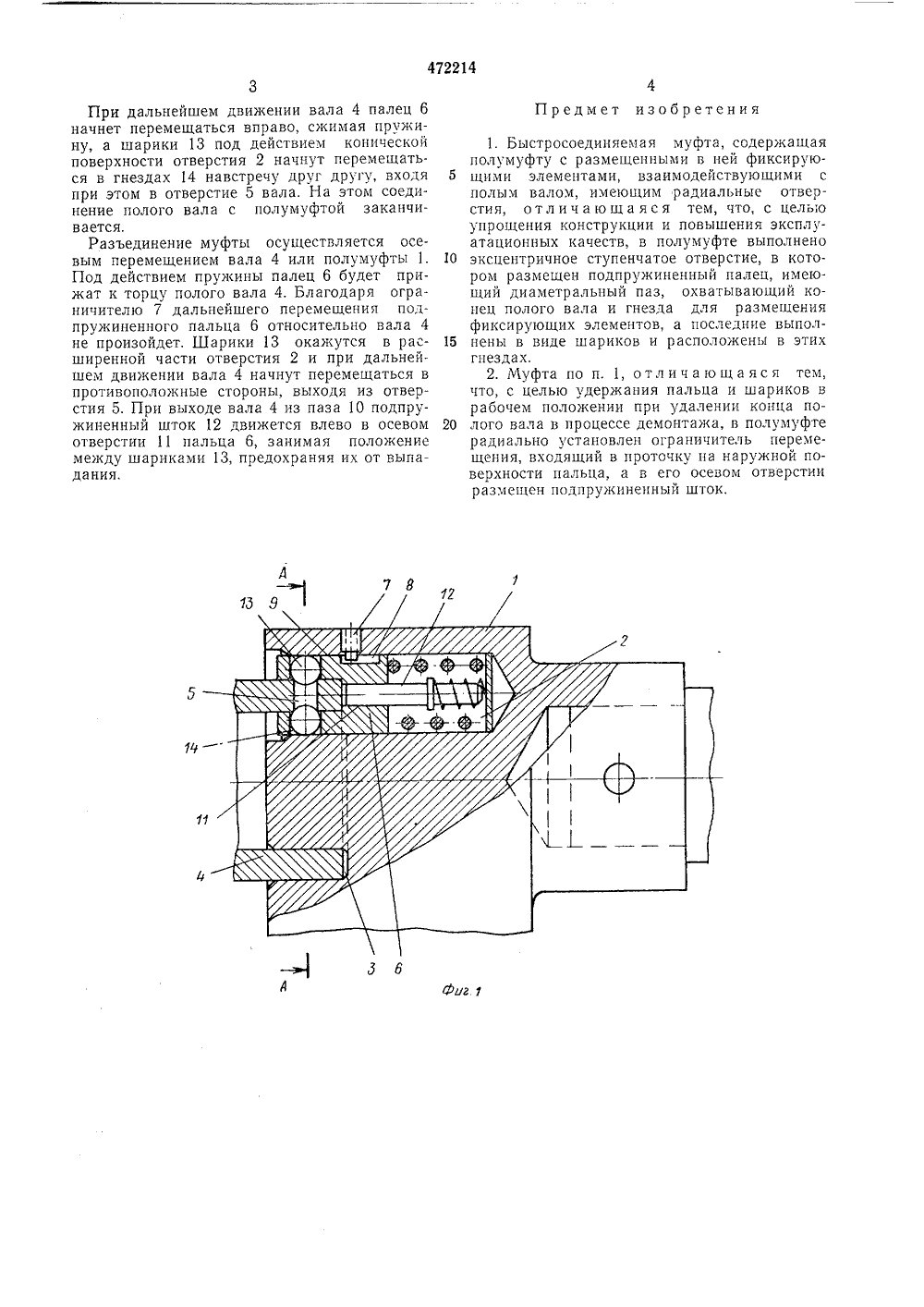

оц 47224 Союз Советских Социалистических Республик(51) М. Кл. Г 16 д присоединен Государственный комите Совета Министров ССС ло делам изобретенийи открытнй) Автор изобретения А. Р. Зеленчу Рязанский филиал Государственног и экспериментального инстит 71) Заявител(54) БЪСТРОСОЕ МАЯ МУФ я к области применено1 ов, один издним или не машинотя соедикоторых олькими вала в процессе демонтажа в полумуфте радиально установлен ограничитель перемещения, входящий в проточку на наружной поверхности пальца, а в его осевом отверстии размещен подпружиненный шток.На фиг. 1 представлена предлагаемая муфта. на фиг, 2 - разрез по Л - Л на фиг. 1.Быстросоединяемая муфта содержит полу- муфту 1, в которой выполнено эксцентричное ступенчатое отверстие 2 и кольцевая проточка 3. В последней размещен конец полого вала 4 с радиальным отверстием 5. Подпружиненный палец 6 зафиксирован ограничителем 7 перемещения, размещенным в проточке 8, выполненной на наружной поверхности пальца 9. В пальце 6 выполнен диаметральный паз 10, в осевое отверстие 11 которого помещен подпружиненный шток 12. Фиксирующие элементы, выполненные в виде шариков 13, помещены в гнездах 14.Соединение вала 4 с полумуфтой 1 осуществляется следующим образом.Продольным перемещением польш конец вала 4 входит в кольцевую проточку 3 и в диаметральный паз 10 подпружиненного пальца 6, который в этот момегг занимает под действием пружины крайнее левое положение (фиг. 1). я муфта; содернными в ней заимодействуюим радиальные характеризуется ненадежности в цессе стыковки операция - переки, предназнаии и повышениясчет устранения же и демонтаже те в полумуфте 2 упенчатое отверподпружиненный ный паз, охватыа фиксирующиешариков и рас ихся в пальце. шариков в рабои конца полого Изобретение относитсстроения и может бытьнения двух соосных ва.имеет полый конец с орадиальными отверстиями.Известна быстросоединяемжащая полумуфту с размещфиксирующими элементами,щими с полым валом, имеюотверстия,Однако известная муфтасложностью изготовления иэксплуатации, так как в прмуфты необходима ручнаямещение охватывающей втученной для поворота рычаговДля упрощения конструкцэксплуатационных качеств заручной операции при монтамуфты в предлагаемой муфвыполнено эксцентричное стстие, в котором размещенпалец, имеющий диаметральвающий конец полого вала,элементы выполнены в видеположены в гнездах, имеющДля удержания пальца ичем положении при удалени проектно-технологическогоа ОргстанкинпромПри дальнейшем движении вала 4 палец 6 начнет перемещаться вправо, сжимая пружину, а шарики 13 под действием конической поверхности отверстия 2 начнут перемещаться в гнездах 14 навстречу друг другу, входя при этом в отверстие 5 вала. На этом соединение полого вала с полумуфтой заканчивается.Разъединение муфты осуществляется осевым перемещением вала 4 или полумуфты 1. Под действием пружины палец 6 будет прижат к торцу полого вала 4. Благодаря ограничителю 7 дальнейшего перемещения подпружиненного пальца 6 относительно вала 4 не произойдет, Шарики 13 окажутся в расширенной части отверстия 2 и при дальнейшем движении вала 4 начнут перемещаться в противоположные стороны, выходя из отверстия 5. При выходе вала 4 из паза 10 подпружиненный шток 12 движется влево в осевом отверстии 11 пальца 6, занимая положение между шариками 13, предохраняя их от выпадания. Предмет изобретения 1. Быстросоединяемая муфта, содержащаяполумуфту с размещенными в ней фиксирую щими элементами, взаимодействующими сполым валом, имеющим радиальные отверстия, отличающаяся тем, что, с целью упрощения конструкции и повышения эксплуатационных качеств, в полумуфте выполнено 10 эксцентричное ступенчатое отверстие, в котором размещен подпружиненный палец, имеющий диаметральный паз, охватывающий конец полого вала и гнезда для размещения фиксируюших элементов, а последние выпол иены в виде шариков и расположены в этихгнездах.2. Муфта по п. 1, отличающаяся тем,что, с целью удержания пальца и шариков в рабочем положении при удалении конца по лого вала в процессе демонтажа, в полумуфтерадиально установлен ограничитель перемещения, входящий в проточку на наружной поверхности пальца, а в его осевом отверстии размещен подпружиненный шток.472214 Фиг.2 Составитель М. Дьяков Редактор Н. Суханова Корректор О. Тюрина Техред Н. Ханеева Типография, пр, Сапунова, 2 Заказ 219516 Изд.1501 Тираж 869 Подпис и:е ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
