Вариатор

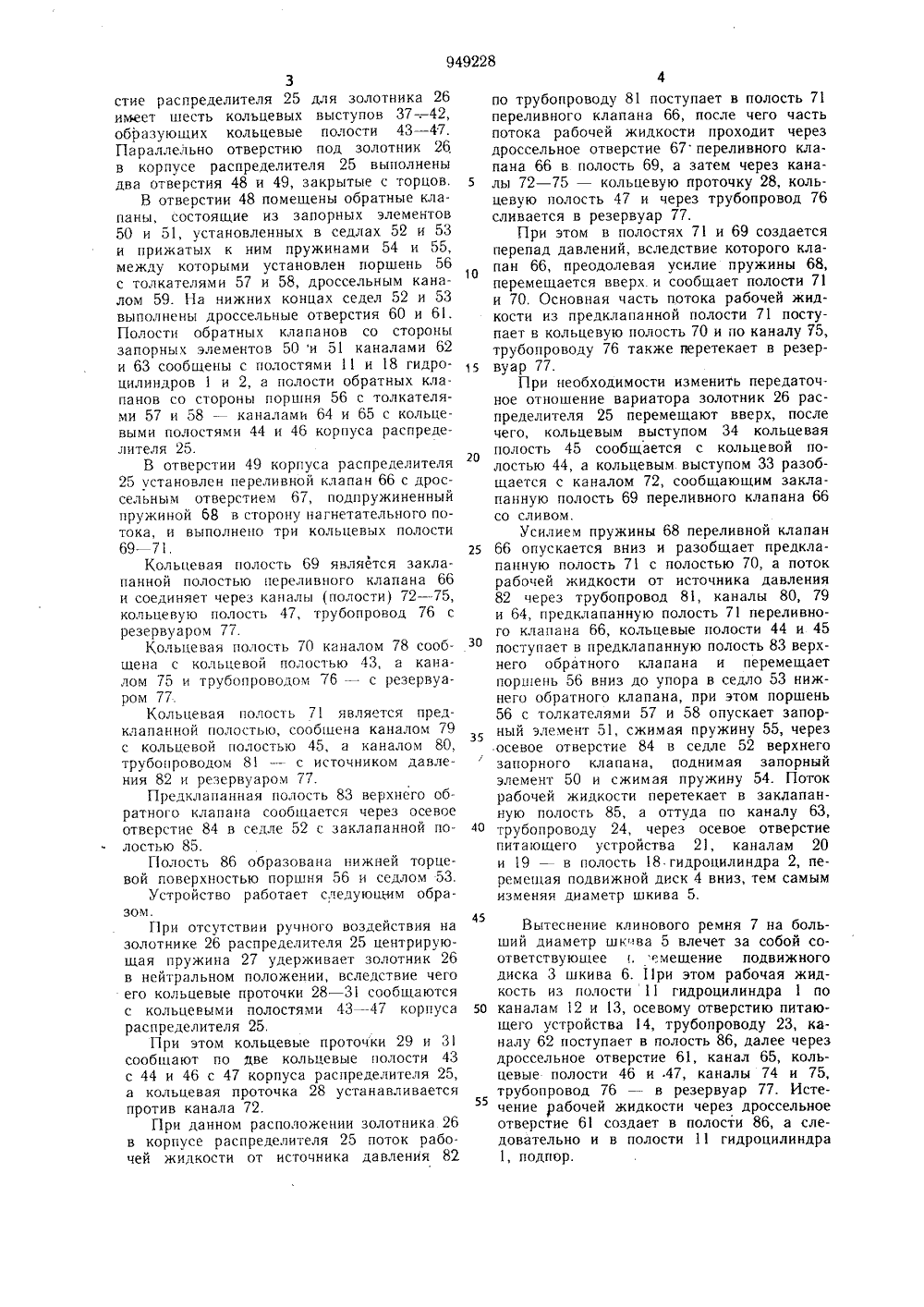

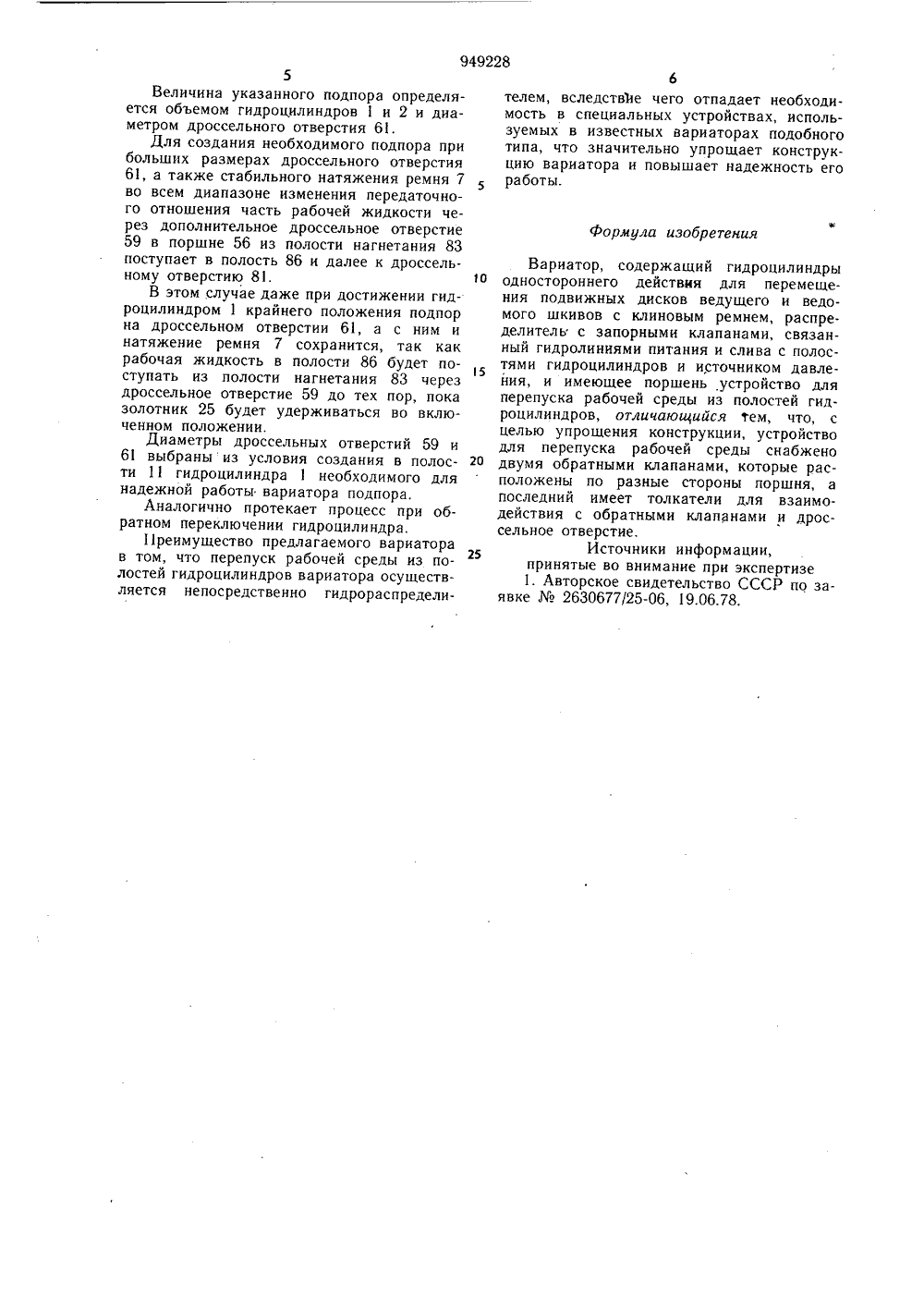

О П И С А Н И Е ( )949228ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл.Г 15 В 11/05 А 01 Г 7/00 Гасударстаеиимй комитет Опубликовано 07.08.82, Бюллетень29Дата опубликования описания 17.08.82(53) УДК 631.352. .2 (088.8) по делам изобретений и открмтийГоловное специализированное конст по машинам для уборки зерновых и самоходным шасси 71 Заявитель ВАРИАТОР ржащий гидройствия для пеов ведущего и м ремнем, расклапанами, свяания и слива в и источником ень устройство ды из полостей Известен вариатор, содцилиндры одностороннего дремещения подвижных дисведомого шкивов с клиновпределитель с запорнымизанный гидролиниями пис полостями гидроцилиндродавления, и имеющее пордля перепуска рабочей сргидроцилиндров 111.Однако известный варнаную конструкцию и недостность в работе. тор имеет сложаточную надежЦель изобретения - упрощениеции вариатора.Поставленная цель достигаетсяустройство для перепуска рабочеснабжено двумя обратными клапаторые расположены по разные сторня, а последний имеет толкателиимодействия с обратными клапанамсельное отверстие. конструктем, что й среды ами, коны поршя вза и дрос Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в зерно-уборочных комбайнах. На фиг, 1 изображен вариатор при нейтральном положении золотника, общий вид; на фиг, 2 - то же, при рабочем положениизолотника.Вариатор содержит гидроцилиндры 1 5 и 2, подвижные диски 3 и 4 ведущего 5и ведомого 6 шкивов, охваченных ремнем 7.Гидроцилиндр 1 состоит из подвижного корпуса 8 и неподвижного штока 9, расположенных соосно с валом 1 О шкива 6 и образующих с корпусом 8 полость 11, которая радиальным 12 и осевым 13 каналами соединена с питающим устройством 14, установленнном в шарикоподшипнике 15.налогичное устройство имеет гидроцилиндр 2, который состоит из подвижного 15 корпуса 16, неподвижного штока 17, полости 18, каналов 19 и 20, питающего устройства 21 и шарикоподшипника 22.Гидроцилиндры 1 и 2 через питающиеустройства 14 и 21 соединены гидролиниями 23 и 24 с распределителем 25, золотник 26 которого удерживается в нейтральном положении пружиной 27. На золотнике 26 выполнено четыре кольцевых проточки 28 - 31, образующих пять кольцевых выступов 32 - 36. Продольное отвер 9492283стие распределителя 25 для золотника 26имеет шесть кольцевых выступов 37-. - 42,образующих кольцевые полости 43 - 47.Па раллельно отверстию под золотник 26в корпусе распределителя 25 выполненыдва отверстия 48 и 49, закрытые с торцов.В отверстии 48 помещены обратные клапаны, состоящие из запорных элементов50 и 51, установленных в седлах 52 и 53и прижатых к ним пружинами 54 и 55,между которыми установлен поршень 56с толкателями 57 и 58, дроссельным каналом 59. На нижних концах седел 52 и 53выполнены дроссельные отверстия 60 и 61.Полости обратных клапанов со сторонызапорных элементов 50 и 51 каналами 62и 63 сообщены с полостями 11 и 18 гидроцилиндров 1 и 2, а полости обратных клапанов со стороны поршня 56 с толкателями 57 и 58 - каналами 64 и 65 с кольцевыми полостями 44 и 46 корпуса распределителя 25.В отверстии 49 корпуса распределителя25 установлен переливной клапан 66 с дроссельным отверстием 67, подпружиненныйпружиной 68 в сторону нагнетательного потока, и выполнено три кольцевых полости69 - 71,Кольцевая полость 69 является заклапанной полостью переливного клапана 66и соединяет через каналы (полости) 72 - 75,кольцевую полость 47, трубопровод 76 срезервуаром 77.Кольцевая полость 70 каналом 78 сообщена с кольцевой полостью 43, а каналом 75 и трубопроводом 76 - с резервуаром 77.Кольцевая полость 71 является предклапанной полостью, сообщена каналом 79с кольцевой полостью 45, а каналом 80,трубопроводом 81с источником давления 82 и резервуаром 77.Предклапанная полость 83 верхнего обратного клапана сообщается через осевоеотверстие 84 в седле 52 с заклапанной полостью 85.Полость 86 образована нижней торцевой поверхностью поршня 56 и седлом 53.Устройство работает следующим образом.Г 1 ри отсутствии ручного воздействия назолотнике 26 распределителя 25 центрирующая пружина 27 удерживает золотник 26в нейтральном положении, вследствие чегоего кольцевые проточки 28 - 31 сообщаютсяс кольцевыми полостями 43 - 47 корпусараспределителя 25,При этом кольцевые проточки 29 и 31сообщают по две кольцевые полости 43с 44 и 46 с 47 корпуса распределителя 25,а кольцевая проточка 28 устанавливаетсяпротив канала 72.При данном расположении золотника 26в корпусе распределителя 25 поток рабочей жидкости от источника давления 82 5 10 15 20 25 Зо 35/ 40 45 50 55 по трубопроводу 81 поступает в полость 71 переливного клапана 66, после чего часть потока рабочей жидкости проходит через дроссельное отверстие 67 переливного клапана бб в полость 69, а затем через каналы 72 - 75 - кольцевую проточку 28, кольцевую полость 47 и через трубопровод 76 сливается в резервуар 77.При этом в полостях 71 и 69 создается перепад давлений, вследствие которого клапан 66, преодолевая усилие пружины 68, перемещается вверх. и сообщает полости 71 и 70. Основная часть потока рабочей жидкости из предклапанной полости 71 поступает в кольцевую полость 70 и по каналу 75, трубопроводу 76 также перетекает в резервуар 77.При необходимости измениТь передаточное отношение вариатора золотник 26 распределителя 25 перемещают вверх, после чего, кольцевым выступом 34 кольцевая полость 45 сообщается с кольцевой полостью 44, а кольцевым выступом ЗЗ разобщается с каналом 72, сообщающим заклапанную полость 69 переливного клапана 66 со сливом.Усилием пружины 68 переливной клапан 66 опускается вниз и разобщает предклапанную полость 71 с полостью 70, а поток рабочей жидкости от источника давления 82 через трубопровод 81, каналы 80, 79 и 64, предклапанную полость 71 переливного клапана 66, кольцевые полости 44 и 45 поступает в предклапанную полость 83 верхнего обратного клапана и перемещает поршень 56 вниз до упора в седло 53 нижнего обратного клапана, при этом поршень 56 с толкателями 57 и 58 опускает запорный элемент 51, сжимая пружину 55, через осевое отверстие 84 в седле 52 верхнего запорного клапана, поднимая запорный элемент 50 и сжимая пружину 54. Поток рабочей жидкости перетекает в заклапанную полость 85, а оттуда по каналу 63, трубопроводу 24, через осевое отверстие питающего устройства 21, каналам 20 и 19 - в полость 18 гидроцилиндра 2, перемещая подвижной диск 4 вниз, тем самым изменяя диаметр шкива 5.Вытеснение клинового ремня 7 на больший диаметр шкива 5 влечет за собой соответствующее ь емещение подвижного диска 3 шкива 6. 11 ри этом рабочая жидкость из полости 11 гидроцилиндра 1 по каналам 12 и 13, осевому отверстию питающего устройства4, трубопроводу 23, каналу 62 поступает в полость 86, далее через дроссельное отверстие 61, канал 65, кольцевые полости 46 и 47, каналы 74 и 75, трубопровод 76 - в резервуар 77. Истечение рабочей жидкости через дроссельное отверстие 61 создает в полости 86, а следовательно и в полости 11 гидроцилиндра 1, подпор.5Величина указанного подпора определяется объемом гидроцилиндров 1 и 2 и диаметром дроссельного отверстия 61.Для создания необходимого подпора при больших размерах дроссельного отверстия 61, а также стабильного натяжения ремня 7 во всем диапазоне изменения передаточного отношения часть рабочей жидкости через дополнительное дроссельное отверстие 59 в поршне 56 из полости нагнетания 83 поступает в полость 86 и далее к дроссельному отверстию 81.1 ОВ этом случае даже при достижении гидроцилиндром 1 крайнего положения подпор на дроссельном отверстии 61, а с ним и натяжение ремня 7 сохранится, так как рабочая жидкость в полости 86 будет поступать из полости нагнетания 83 через дроссельное отверстие 59 до тех пор, пока золотник 25 будет удерживаться во включенном положении.Диаметры дроссельных отверстий 59 и 61 выбраны из условия создания в полос ти 11 гидроцилиндра 1 необходимого для надежной работы вариатора подпора.Аналогично протекает процесс при обратном переключении гидроцилиндра,11 реимущество предлагаемого вариатора в том, что перепуск рабочей среды из полостей гидроцилиндров вариатора осуществляется непосредственно гидрораспредели 6телем, вследствие чего отпадает необходимость в специальных устройствах, используемых в известных вариаторах подобного типа, что значительно упрощает конструкцию вариатора и повышает надежность его работы.формула изобретенияВариатор, содержащий гидроцилиндры одностороннего действия для перемещения подвижных дисков ведущего и ведомого шкивов с клиновым ремнем, распределитель с запорными клапанами, связанный гидролиниями питания и слива с полостями гидроцилиндров и источником давления, и имеющее поршень устройство для перепуска рабочей среды из полостей гидроцилиндров, отличающийся тем, что, с целью упрощения конструкции, устройство для перепуска рабочей среды снабжено двумя обратными клапанами, которые расположены по разные стороны поршня, а последний имеет толкатели для взаимодействия с обратными клапанами и дроссельное отверстие.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР по заявке2630677/25-06, 19.06.78.ь С. Зарйкас ВНИИПИ Госпо делам13035, Москва, филиал ППП Пат д. 4/роектна едактор Е, Лазуренко аказ 5470/18 Составител Техред А. Б Тираж 735 дарственного изобретений Ж - 35, Рау нт, г. УжгокииКорректор М.ПодписноеСССРий комитета и открыт шская наб од, ул. П ст
