Номер патента: 31391

Опубликовано: 31.08.1933

Автор: Белоцерковский

МПК: E21B 31/00, E21B 33/068

Метки: буров, застрявших, извлечения, перфораторных, шпуров

...применение бутылочных винтовых домкратов для вытаскивания из скважин застрявших буровых инструментов. В предлагаемом приспособлении для извлечения из шпуров перфораторных буров обычный винт домкрата выполнен пустотелым с целью прохода стержня бура или конца вспомогательного крюка через домкрат. Для захватывания затылка бура, при одновременном подъеме его, сверху винта надета втулка с хомутиковым зажимом и рукояткой,На чертеже фиг. 1 изображает вертикальный разрез домкрата, снабженного предлагаемым приспособлением, фиг. 2 - вид его сверху,Предлагаемое приспособление (фиг, 1 и 2) состоит из бутылочного домкрата 1 с пустотелым винтом 2. Сверху означенного винта надета втулка 3 с хомутиковым зажимом 4, снабженным рукояткой б. Зажим 4...

Номер патента: 31889

Опубликовано: 30.09.1933

Автор: Кармишкин

МПК: E21B 47/022, G01B 1/00, G01B 5/24 ...

Метки: буровых, кривизны, прибор, скважин

...в бурильные трубы и от первого удара в замках пробка 2 выскакивает из своего гнезда, открывая проход для поступления воздуха через винтовую канавку пробки. Во время падения красящая жидкость каплями проходит через зазоры поршенька 74, постепенно перемещающегося вниз согласно рассчитанному времени на спуск.Достигнув удлинителя, прибор стано-вится на головку долота и примет по- ( ложение, соответствующее наклону бурильных труб. Поршенек 14 по расчету должен .пройти канал 75 валика и войти в расточку 17 наконечника, останавливаясь на шпильках 72; при этом краска потечет через наконечник струйкой. Так как отверстие в наконечнике вдвое больше отверстия, имеющегося в донышке сосуда 9, то краска поднимется в последнем на определенную...

Номер патента: 31899

Опубликовано: 30.09.1933

Автор: Султанов

МПК: E21B 19/08, E21B 44/00

Метки: автоматической, бурении, бурового, вращательном, инструмента, подачи

...6 камере 29 п,эотив отверстия 33, в которое вставлена изогнутая трубка 34, связывающая золотниковую камеру 29 с камерой 2 б муфты 14, соединен при помощи тяги 31 с муфтой регулятора 32, которая сидит на одном валу с насосом 35, подающим масло в бак Зб, откуда, в зависимости от положения регулятора, а, следовательно, и . золотника, либо в камеру 2 б, либо в казтер 37.Работа приспособления заключается в следуюшем, Пссгоянному числу сборотов о мотора, установившемуся при опре.деленном давлении Р долота на забой скважины, соответствует давление Р масленого насоса, устанавливаемого от руки в зависимости от глубины скважины, при котором не происходит ни оттормаживание, ни затормаживание ведущих дисков, что соответствует статическэму...

Номер патента: 31900

Опубликовано: 30.09.1933

Автор: Кулле

МПК: E21B 45/00

Метки: дриллометр

...в крышках 20 цилиндра 15.Поршень 17 своими зубцамй сцепляется с зубчатым колесом на оси 37, несущей указательную стрелку 23. Цилиндр 75 укрепляется в коробке прибора при помощи винтов 32 и изогнутых трубок 35, впаянных в цилиндр и имеющих на концах ниппели 33, которые соединяются трубкой 16 прибора, воспринимающего давление (фиг, 1).На коробке прибора покоится циферблат 34, снабженный пальцем 27, входящим в прорез поворотного рычага 2 Я и укрепленным на циферблате гайкою. Поворотный рычаг 25, при посредстве гайки 27 и контр-гайки 28, укрепляется на стекле 26 прибора Стекло 2 б прижимается к циферблату .34 прижимным кольцом 24 и заделывается в крышку 29; прикрепленную к коробке винтами 30, Весь прибор укрепляется на корпусе...

Номер патента: 31901

Опубликовано: 30.09.1933

Автор: Дмитриев

МПК: E21B 7/16

Метки: дробопитатель

...зубчатым колесом на внутрен ней поверхности неподвижного кожуха изаставляет вращаться глобоиды, опираю, щиеся концами на выступы хвостовикадолотаи тем сообщающие ему вращательное движение с незначительным числомоборотов,На чертеже фиг, 1 изображает вертикальный разрез редуктора и фиг. 2 в горизонтальный разрез.Хвостовик 4 турбины, снабженный червячной нарезкой, вращает два глобоида 5,,имеющие в середине зубчатую нарезку 77соответствующую размерам и профилючервяка. На концах .глобоида, в свокище-реда, нарезана червячная резьба 72; о- Ю вигателе, спускаемомбурения. фриаа и П. П. Шуиилюва(спр. о перв. М 94420),я по поверхности зубьев больрни б, укрепленной неподвижно редуктора, заставляетглобоиды вокруг оси хвостовика 4 туручи оперты...

Номер патента: 31903

Опубликовано: 30.09.1933

Автор: Козлов

МПК: E21B 49/02, G01N 1/04

Метки: взятия, массивов, наносов, прибор

...чертеже фиг, 1 изображает разрезпо линии АВ на фиг.,5; фиг, 2 - видприбора сбоку, фиг. 3 - вид его сверху;фиг. 4 - разрез ящика по линии СД нафиг. 2; фиг, 5 - вид подреэки, выполненной из гибкой стальной проволоки.Предлагаемый прибор (фиг.- 3)состоит из двух симметрично расположенных штопоров 3, винтовые лопасти которых выполнены острыми и тонкими. Вы)нештопор 3 переходит в навинто ванныйстержень 4, проходящий через гайки 5,с конической зубчатой передачей б, 10-,ичервячной передачей 11 с рукоятками 12,прйчем для включения и выключениявинтовых стержней 4 предназначенышпонки 13.185свою очередь, подставляется под крышку 9.вращением рукояток 12 вдавливают ящик 1 в грунт до самого верха;,тогда крючки-подрезки 75, с одной стороны,...

Номер патента: 31904

Опубликовано: 30.09.1933

Автор: Каспаров

МПК: E21B 49/06, G01N 1/08

Метки: боковому, грунтоносу, распределительное

...прихо. дится на одном уровне с трубочкой 11, соединяющейся с каналом 1. Таким образом устанавливается связь бокового грунтоноса с глинистым раствором. После этого бурильщик снова заворачивает квадратную штангу и слегка прокачивает раствор. На черт зрез уст е изображенйства. икальны В нижней части навливается кольцо лом 1, соединяющим дром 5. В последне шень 3 с окном 7. ется выступающим ется снизу пружино бурильных труб уста, снабженное канася трубочкой с цилинй ходит полый порПоршень 3 оканчиваштоком 4 и подпирай б,ет изобрет р ни я. ельное устрой су, приводимо идкостью, отл ью направлени ковой грунтоно иненным полым ом 3 с окном 7, ре 5 под тяжес полые штанги. В таком положе раствора . по кан крыт, так как о означенного канал линдра 5...

Номер патента: 31905

Опубликовано: 30.09.1933

Авторы: Гоциридзе, Самойлов

МПК: E21B 10/04

Метки: бур, вращательный

...обсадных труб приводится во вращение бур, который, угубляясь сверлением в грунт, своими перьями 11 и спиралями захватывает пройденные породы и подает их через клапан в цилиндр.При подъеме бура, предварительно оставляя бур на забое, поднимается трубка 1 так, чтобы башмак 7 находился выше откидных вклвчателей б, после чего на канате поднимается бур. Поднимаемый на канате колпак 2 бура при посредстве ползунов ставит вертикально откидные включатели б, одновременно закрывая клапан 5 бура, и последний с грунтом свободно поднимается вверх.Предмет изобретения.Вращательный бур спускаемый в скважину на канате, снабженный колпаком и внутренней трубой для взятия породы и приводимый в действие при вращении обсадной трубы, отличающийся тем, что с...

Номер патента: 31906

Опубликовано: 30.09.1933

Автор: Дахнов

МПК: E21B 49/06, G01N 1/08

Метки: боковой, грунтонос

...для взятия грунта,Провод проходит в стакан через сальниковую головку 24, затем через закрепляющий конус 25,Все пространство у конуса для плотности залито бакелитом. Стакан заполнен маслом. Но так как такое уплотнение все же недостаточно вследствие того, что давление в скважине достигает более 100 атмосфер, то внизу вставлен резиновый мешок, который, растягиваясь, уравновешивает давление. Валы втулки снабжены на торцах, с целью воспрепятствовать проникновению бурового раствора, лабиринтовыми уплотнениями. Предмет изобретения.1. Боковой грунтонос с передачей вращения высверливающим колонки бурам от надетых на них и получающих вращение от привода втулок, ОтличающийСи тем, что втулки 10 и 11, приводимые во вращательное движение от...

Номер патента: 31907

Опубликовано: 30.09.1933

Автор: Налбандов

МПК: E21B 17/00, E21B 3/00

Метки: бурения, вращательного, роторного, ясс

...смещаются относительно протоков 15 муфты, что влечет приостановку промывки, следствием чего является- остановка мотора. Предмет изобретения.Ясс для вращательного роторного бу рения, помещенный между ротором и. буровым долотом, отличающийся тем,. что с целью смещения протоков 5, помещенных в нижней фигурной части вала 1, относительно протоков 15 муф ты 10 применены стальные и ужины У,мы кладыш 3 ования у ы О ппох для регули-деформируе утри муф- те вращениявал 4, че- ла 7 при за и контргайка 2плотнения 12.одит ступенчаты В предлагаемом яссе для вращательного роторного бурения, с целью смепеиия протоков, помещенных в нижней асти вала относительно протоков муф",ы, применены стальные пружины, деформируемые при предельном моменте вращения...

Номер патента: 31908

Опубликовано: 30.09.1933

Автор: Князев

МПК: E21B 19/06

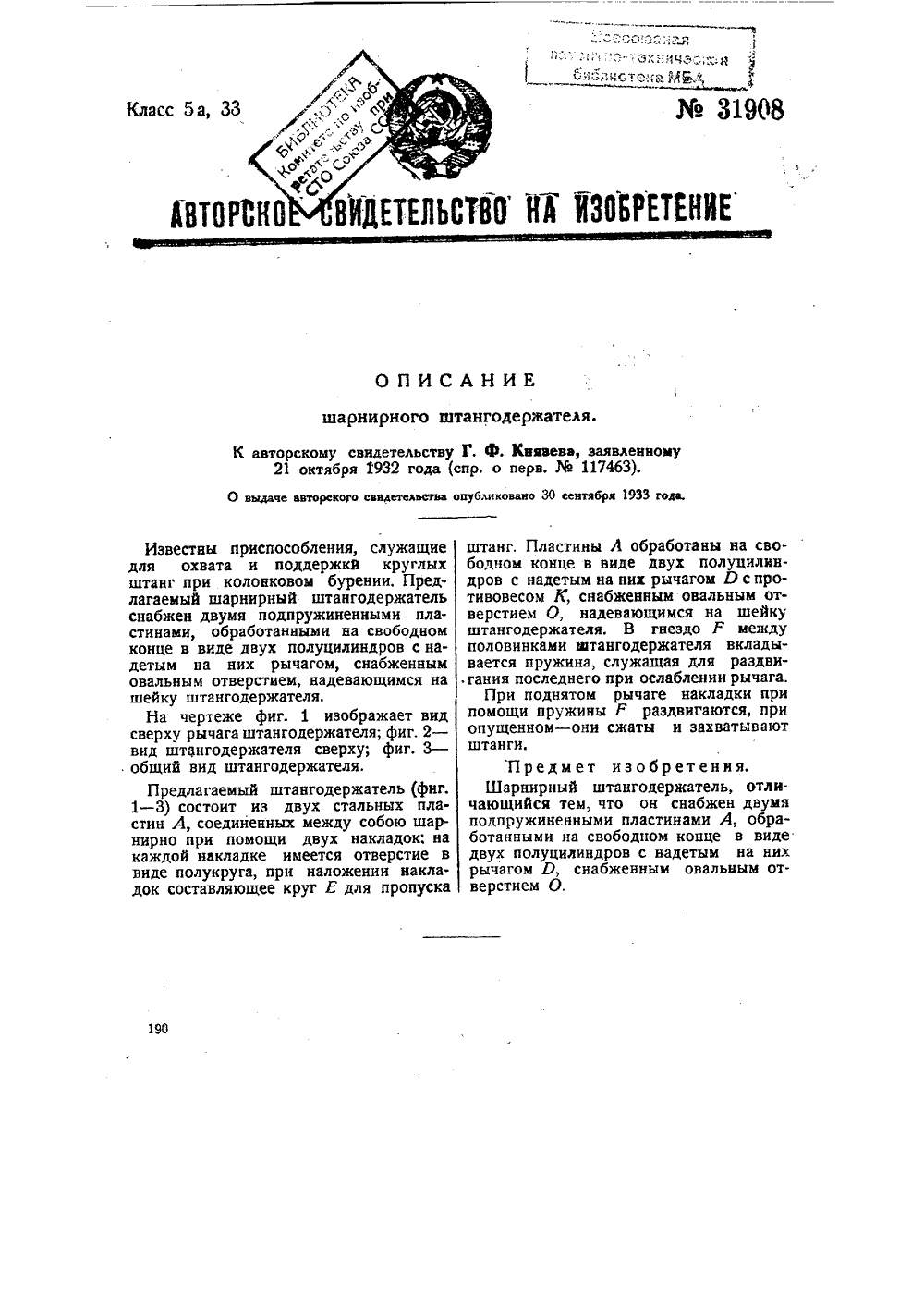

Метки: шарнирный, штангодержатель

...штангодержателя.На чертеже фиг. 1 изображает вид сверху рычага штангодержателя; фиг. 2 - вид штангодержателя сверху; фиг, 3 - общий вид штангодержателя.Предлагаемый штангодержатель (фиг.1 - 3) состоит ич двух стальных пластин А, соединенных между собою шарнирно при помощи двух накладок; на каждой накладке имеется отверстие в виде полукруга, при наложении накладок составляющее круг Е для пропуска у Г. Ф. Квяаевэ, заявленному спр. о перв. Ж 117463). опубликовано 30 сентября 1933 годе. штанг. Пластины А обработаны на свободном конце в виде двух полуцилиндров с надетым на них рычагом Р с противовесом К, снабженным овальным отверстием О, надевающимся на шейку штангодержателя. В гнездо Р между половинками щтангодержателя вкладывается...

Номер патента: 32391

Опубликовано: 30.09.1933

Авторы: Аваков, Олешкевич

МПК: E01C 23/10, E21B 7/24

Метки: бур, грунтов, полый, цементации

...с полостью трв лопастях 2 винта, сцементного молокалысее количество точек убы кацелью одновре.грунта цементное давлением о полой Цементация песков упирается в свойство песков отфильтровывать цементный раствор, который образует лишь цементные гнезда и ходы, не связывая воедино всю массу песка. Для того, чтобы избежать этого, надо подавать цемент в большее число точек песка, незначительно друг от друга удаленных. Благодаря малому взаимному удалению их, цемент не отфиль труется, пронижет песок и сцементирует его.Посредством предлагаемого полого бура имеется в виду достигнуть вышеуказанной цели.На чертеже фиг. 1 изображает полый бур для цементации грунтов в общем виде; фиг. 2 - то же, в продольном разрезе и фиг. 3 - то же, вид сверху,В...

Номер патента: 32407

Опубликовано: 30.09.1933

Автор: Бадэ

МПК: E21B 3/06

Метки: буровых, вращательным, выравнивающее, действием, установок

...прибор А висит на промежуточном ролике или на нижнем блоке талей В при помощи каната В, пробегающего по роликам С вышки. Один конец подъемного каната Й набегает известным образом на барабан Е буровой лебедки, другой конец намотан на барабан Р вы. равнивающего приспособления. Приведение в движение вращающегося стола О бурового прибора производится посредством, например, вала О, действующего спомощью ременного шкива М на зубчатое колесо Е, а через последнее на про-межуточные зубчатые шестерни К и навнутренюю зубчатую шестерню 1, соеди. ненную с приводным колесом Н буриль. ного стола 6. Промежуточные шестерни К могут качаться с помощью опорного щита Ю около оси Р, расположенной в добавочном отверстии колеса 1,. На...

Номер патента: 27934

Опубликовано: 31.10.1933

Авторы: Живцов, Ленин

МПК: E21B 49/02, G01N 1/02

Метки: взятия, залежи, прибор, проб, торфа

...шестерня М, сцепленная с зубча тым сектором Ф, надетым на поворотную штангу Х, открывающую днище А цилиндра. На шейку цилиндра С насажен режущий конический нож В. Внутри цилиндра, .С вкладывается гильза, доходящая до линии Р.Взятие образцов торфа производится следующим образом, В цилиндр С вставляется гильза из белой жести, затем надевается нож В, который своим внутренним краем входит в гильзу, Кониче.1ский нож В имеет с каждой стороны по одному штифту, которые вставляются в Г-образные вырезы цилиндра для укреплений ножа, После зарядки прибор с закрытым днищем опускается на глубину взятия образца, затем вращением штанги шестерня М через сектор "т поворачивает штангу Ь, которая открывает цилиндр, ставя закрывающее днише А под...

Номер патента: 32462

Опубликовано: 31.10.1933

Авторы: Вайнер, Томашпольский

МПК: E21B 21/00

Метки: бурильные, жидкости, подачи, промывной, трубы

...устройства; фиг. 2 - такой же разрез согласно другой форме выполнения устройства; фиг. 3 - разрез по линии АВ на фиг. 2.Предлагаемое устройство (фиг. 1 и 2) состоит из квадратной ведущей штанги 7 с обратными клапанами 3, помещенной в распределительном цилиндре 2, снабженном сальниками 4 и наполняемом водой помощью насоса через нагнетательные трубы б - б, Распределительный цилиндр 2 скреплен болтами 9 с роторным столом 5.При устройстве имеется промежуточный колпак 7, дающий возможность нагнетательным трубам 6 - б вибрировать в сальниках 4.Наличие во время бурения реакции бурильных труб заставляет штангу 7, а следовательно, и распределительный цилиндр 2, описывать некоторую небольшую дугу (порядка 5 - б), для чеговместе с ней...

Номер патента: 32464

Опубликовано: 31.10.1933

Автор: Лаврешкин

МПК: E21B 43/00

Метки: автоматический, компрессорной, нефтяных, переключатель, скважин, эксплуатации

...и подниматься по направляющей газопроводящей трубе 9, снабженной отверстиями 3 и,впаянной в нее, открытой с обоих концов, трубочкой 10, Для впуска воды в поплавок 2 имеется клапан 5, а для выпуска ее - клапан б, Означанные клапаны устанавливаются в требуемом положении вилками 12 и 14, В линию включен пробочный кран 11 с рукояткой 15, к которой присоединена тяга 1 б, жестко связанная с поплавком 2. Движение поплавка 2 осуществляется посредством сжатого воздуха, взятого из линии через тройник 7, вентиль 8 и патрубок 13. При наполнении жидкостью поплавок 2, под действием собственного веса, опустится вниз, скользя своим сальником по трубе 9. При этом конец трубочки 10 выйдет из поплавка и сальника, что делает пространство внутри...

Номер патента: 33030

Опубликовано: 31.10.1933

Автор: Морхед

МПК: E21B 1/04

Метки: балансирующее, кривошипного, маховичное, пальца, переставных, противовесов

...19 к последней (фиг, 9).Каждая гайка 23 снабжена на нижней стоооне шейкой 25, помещающейся в радиальном гнезде 2 б на нижней стороне впадины 24, чем устраняется возможность случайного смещения болтов 21 наружу с выходом их из соответствующих вырезов, вследствие которого могло бы произойти неумышленное опускание седла. Контргайки 27 служат для предохранения гаек 23 от самоотвинчивания на болтах 21.Впадины 24 распределены симметрично с противоположных сторон радиальной линии, проходящей через ряд отверстий 6, благодаря чему седло 19 поддерживается у периферии диска в симметричном положении относительно отверстия для кривошипного пальца. Диаметрально противоположные впадины 28, 29 позволяют укреплять седло в соответствующем положении по...

Номер патента: 33101

Опубликовано: 30.11.1933

Авторы: Маркосов, Тартаковский

МПК: E21B 19/08

Метки: бурения, вращательный, разведочного, станок

...ского колеса 4, но с большим числом оборотов. Но как только, трубы коснулись забоя и начался процесс бурения, потребуется некторое усилие для вращения бурильных труб, а следовательно, и шестерни б. Придальнейшем вращении барабана 7 в сторону опускания труб, последние все с большей силой будут давить на забой., Вследствие этого канат будет разгружаться, а окружное на фрезе усилие возрастать, пока не станет настолько значительным, что сможет снизить число оборотов шестерни б до числа оборотов конического колеса 4, При этом вращение барабана, а следовательно, и подача прекратятся и начнутся только тогда, когда, в результате бурения и перемещения забоя по вертикали вниз, окружное усилие на фрезе упадет.Если долото, почему. либо окажется...

Номер патента: 33104

Опубликовано: 30.11.1933

Автор: Сумбат

МПК: E21B 10/16

Метки: двумя, долото, коническими, шарошками

...разбуривания . забоя, так и для сцепления шарошек между собою. В корпусе долота проходит эксцентричный канал для промывной жидкости, действующей на зубцы одной шарошкн и поворачивающей как ее, так и сопряженную с ней другую шарошку при поднимании долота над забоем.На чертеже фиг, 1 изображает вид долота спереди; фнг. 2 - вид шарошки.Предлагаемое долото (фиг. 1) снабжено двумя коническими шарашками,2 с восемью зубьями 3 (фиг. 1 и 2), которыми они сцеплены одна с другой. Означенные шарошки сидят на цилиндрических цапфах корпуса 1, снабженных для уменьшения трения шариками 4. Корпус 7 состоит из двух половин, соединяемых после сборни шарошек общим переводником, навинчиваемым на конусную шейку корпуса.Зубья 3 шарошек предназначаются для...

Номер патента: 33105

Опубликовано: 30.11.1933

Автор: Мясников

МПК: E21B 10/02

Метки: зубчатая, коронка

...порядке.На чертеже фиг 1 изображает вид зубчатой коронки снаружи; фиг, 2 в разрез по линии АБ на фиг. 3; фиг. 3 - разрез по линии.ВГ на фиг, 1.Зубья коронки 1 фиг, 1 - 3), необходимые для успешного хода бурения, образуются сами собой, по мере истирания тела коронки, которое от трения о породу изнашивается и обнажает расположенные по винтовой линии отверстия а.Означенные отверстия могут быть сквозные или не сквозные; при последних вйутренняя поверхность коронки будет цилиндрически-гладкою, что устраО выдаче авторского свидетельс няет возможность попадания породы внутрь и высыпания ее за пределы коронки-башмака; зто особенно важно,/ например, при разведках на золото и платину.Предлагаемая коронка дает возможность реже вынимать обсадные...

Номер патента: 33106

Опубликовано: 30.11.1933

Автор: Калякин

МПК: E21B 17/02

Метки: ниппель, пустотелых, соединительный, штанг

...раз ных ключей, Предлагаемый ниппель имеет целью сократить время для соединения штанг до минимума.На чертеже фиг. 1 изображает продольный разрез ниппеля; фиг. 2 в продольный,.разрез нижней части ниппеля; фиг. 3 - поперечный разрез ниппеля; фиг. 4 - клещи для разъединения частей ниппеля.Предлагаемый ниппель состоит из двух частей 4 и Б (фиг. 1 и 2). Первая часть ниппеля имеет вид конуса с двумя шпанками Г на боках около головки, (155) с резьбой для задержки первой части ниппеля во второй при вращении штанг во время работы, В конце конуса имеются прорези, в которые вставлены клинья Я, прикрепленные к пружине Ю служащие запором соединения и упором при подъеме штанг с рабочии инстру ментом. В средине ниппеля имеется канал Ж для...

Номер патента: 33107

Опубликовано: 30.11.1933

Автор: Абиян

МПК: E21B 25/00

Метки: бурения, двойная, колонковая, пародах, промывкой, разрушенных, трещиноватых, труба

...трубы по кардной ленте 3 будет-поднии кверху и вращаться вместе с трубои ким образом имеется в виду двести устранения трения керна 4. извне Х кереГФ" ет двойрения в тоже, в кардную П Двойная ния с. про разрушенны тем, что с керна служ трубу 1 цил винтовой ли ЗаК. ИЭ.- аВВ 6-Эксиерт В. Б. Ком Редактор И. Ф. Ал Ленпром атъсоюа, Тип.,йеч.; (Щ Посредством предлагаемой двойной крлонковой трубы имеется в виду достигнуть сохранения целости керна, и предохранить его оттрения прй бурении с промывкой в трещиноватых и разрушенных породах.На чертеже фиг. 1 изобража ную колонковую трубу для бу продольном разрезе; фиг. 2 - процессе работы и фиг, 3 - ленту.Предлагаемая двойная колонковая труба для бурения спромывкой в тре щиноватых и разрушенных...

Номер патента: 33108

Опубликовано: 30.11.1933

Автор: Камышников

МПК: E21B 33/128

Метки: беструбной, насосной, паккер, эксплуатации

...сальник 3, скрепленный сштангодержателем 5. Сальник 3 изготовлен из резиновых и кожаных шайб, распираемых прй зарядке конусом 7, с целью плотного прилегания их кстенкам скважины 2. Для осуществления опускания конуса 7 при закрепленном штангодержателе 5, нижняя часть наконечника б снабжена клином 8, скользящим в пазу.9 корпуса 70;К верхней части паккера приворачи.вается глубокий насос, на который, в за.висимости от требования, навинчивается труба соответствующего диаметра. В верхнюю муфту трубы ввертывается го(15 у) асоснои эксплоатации вишнякова, заявленному 23 мартаерв. Лв 10 б 002).убликовано 36 ноября 1933 года.,ловка, имеющая внутри три паза, в торых во время спуска задерживае фонарик, соединенный с плунже глубокого насоса и со...

Номер патента: 33487

Опубликовано: 31.12.1933

Автор: Спивак

МПК: E21B 1/04

Метки: бурения, ударного

...рейки. В предотвращение случаев намина холки и плечей лошади хомутом от поочередного напора и ослабления инструмента - на нижней поверхности обода колеса, под беззубыми участками, укрепляется клинообразное тормозное возвышение м (фиг. 3), которое в момент соска льзы ва н ия.", цевочной рейки с последнего выступа колеса входит в зацепление со щеками тормозной колодки и, укрепленной неподвижнопод рабочим колесом против окна жреечного кожуха г.Клинообразная форма тормозного возвышения обеспечивает безболезненныйдля лошади переход от одной группызубьев к другой. При большом диаметре 1колеса под его ободом могут бытьустроены несколько роликов. К корпусуколеса укрепляется водило п (фиг, 4к которому пристегивается на постром-ках лошадь,Это...

Номер патента: 33488

Опубликовано: 31.12.1933

Автор: Лаврентьев

МПК: E21B 19/08, E21B 3/00

Метки: бурения, вращательного, ясс

...штанге при опускании кожуха, садящегося нижним торцом муфты 34 на муфту Зб и вращающегося на шариках 32./Сменные муфты 2 б и 27.(фиг. 1 и 4) скреплены шпильками 25 с муфтами 22 и 28, Сверху муфты 22 на штангу надеты шариковые шайбы 27 и 21 а, служащие для прижимания муфты 22 к муфте 28 при помощи пружины 19. Пружина 19 и угол канавок 24 рассчитаны так, что при предельном вращающем моменте на долсто 37, во избежание скручивания штанг, муфта 22 поднимется вверх и произойдет расцепленйе с муфтой 27, представляющей одно целое с долотом. В это время муфта 9 закроет раствор, что покажет манометр на насосе,При поднятии инструмента, когда. вращательный момент будет нормальным, пружина 79 отодвинет муфту 9 вниз и встанет на место. При...

Номер патента: 33489

Опубликовано: 31.12.1933

Автор: Кульбицкий

МПК: E21B 19/08, E21B 44/00

Метки: автоматическое, бурового, забой, инструмента, подачи, скважин

...барабаны насажены на одном валу с большими шестернями б, приводимыми в движение при помощи червячно-шестереночной передачи 9 - 9, 9 - б, б - б при опускании рамы 4, вследствие вращения подвижного зубчатого колеса 9 при сцеплении его со штырями неподвижного колеса 2. Рама 4 снабжена ци- , линприческими направляющими 20. из которых верхняя служит одновременно для удержания подъемной рамы 4, каретки 5 со всем механизмом и зажатой штанги 1 О при помощи рычага 3 с гру- зом При подготовке к бурению рычагом 3 поднимают внутренний механизм устройства и под уступы направляющих 20 подставляют кулачки 11 и спускают его обратно. При этом каретка 5 остается на месте и парашюты 7 раздвигаются, благодаря чему может быть вставлена штанга 10. При...

Номер патента: 33490

Опубликовано: 31.12.1933

Автор: Горшков

МПК: E21B 1/02

Метки: автоматический, боек, бурения, забойного

...24 в положение, перпендикулярное к рычагу 74. Подпорка имеет изогнутый отросток 25 (фиг, 5), выступающий выше конца рычага 14; при подъеме бойка сначала прикоснется к регулирующему кольцу б этот отросток, который наклонит подпорку влево и освободит пружину 13, вследствие чего рычажная передача 74, 15, 1 б освободит зуб 8 из нарезки.Согласно другому варианту изобретения, с целью устранения вращения бойка 5 вместе с буром, предлагается боек снабжать ушами 2 б (фиг, 4), ходящими в направляющей раме 27, верхний конец которой свободно охватывает бур выше регулирующего кольца б и лежит на упорном кольце, а нижний - ниже подбабника также свободно охватывает бур своим хомутом, так что рама свободно вращается на стержне бура. В нижней части рамы...

Номер патента: 33491

Опубликовано: 31.12.1933

Автор: Архангельский

МПК: E21B 49/04, G01N 1/04

Метки: боковой, буровой, взятия, грунтонос, проб, скважины, стенок

...в цилиндр 15 через канал 3 клапана 14; под влиянием раствора поршень 2 начинает двигаться вниз внутри цилиндра 15. Как только начнется прокачивание раствора и давление в трубах поднимется, закрывается клапан 14. Поршень 2 связан штоком с крейцкопфом 4. Последний шатуном 5 - 7 шар нирно связан с рычагами 7 - 18 и 7 - 9 Эти рычаги тоже шарнирно связаны с одной стороны с корпусом 17 (неподвижный шарнир 9), а с другой стороны с пробойником 1 б, благодаря подвижному шарниру 18. При движении поршня вниз рычаг 7 - 9 вращается около неподвижного шарнира 9 и шарнир 7 постепенно перемещается в точку 11. Рычаг 7 - 1 б при этом выталкивает пробойник 1 б в положение 12 (на чертеже пунктир). При выталкивании пробойника, последним производится забор...

Номер патента: 33493

Опубликовано: 31.12.1933

Авторы: Романов, Рощин

МПК: E21B 10/46

Метки: бурения, вокар, вращательного, инструмента, наплавки, рабочую, сплавов, стеллит, твердых, тина, часть

...износа рабочей части долота имеет выступы в тех местах, где имеются включения кусков твердого сплава. Скорость прохождения долота со сплошной наплавкой будет наибольшей в начале работы, затем быстро падает; у долота же с твердыми сплавами в виде кусков скорость прохождения в начале минимальная, а затем по мере образования выступов она возрастает до известного предела и держится на этом уровне довольно продолжительное время, Средняя продолжительность времени пребывания долота и скорость прохождения на килограмме затраченного твердого сплава при работескускообразными твердыми сплавами больше, чем при работе вокара и другим сплошным слоем. 1 Посредством предлагаемого способанаплавки твердых сплавов типа вокар или стеллит на рабочую...

Номер патента: 33494

Опубликовано: 31.12.1933

Автор: Вартапетов

МПК: B25B 15/00, E21B 19/16

Метки: аппарат, буровой, колонны, места, обсадных, определенного, отвинчивания, скважине, труб

...с предлагаемым аппаратом его спускают в скважину на толстых штангах и, останавливая на желаемой глубине, начинают вращать направонад устьем скважины, Нижние выступы утолщенной части 2 б (фиг, 1) штока 2 сидят в канавках, сделанных на поверхности полукруглых дисков 23, вследствие чего нижний конец штока 2 не может двигаться вниз в дыре утолщенной части а штока 1 и потому оба штока 1 и 2 вращаются вместе направо,Вращение двух штоков передается непосредственно через конические ше. стерни 8 и 9 (фиг. Г), а также через цилиндрические шестерни 13 и 14, через муфту 15, винт 1 б, конические тела 17 и 18, через планки 19 и кольцо 20 фрезеру 21, который, вращаясь очень мед. ленно с шестерней 9, подвигается к стенке отворачиваемой колонны и...
