Пневмомашинка для надевания колец-протекторов на бурильные трубы

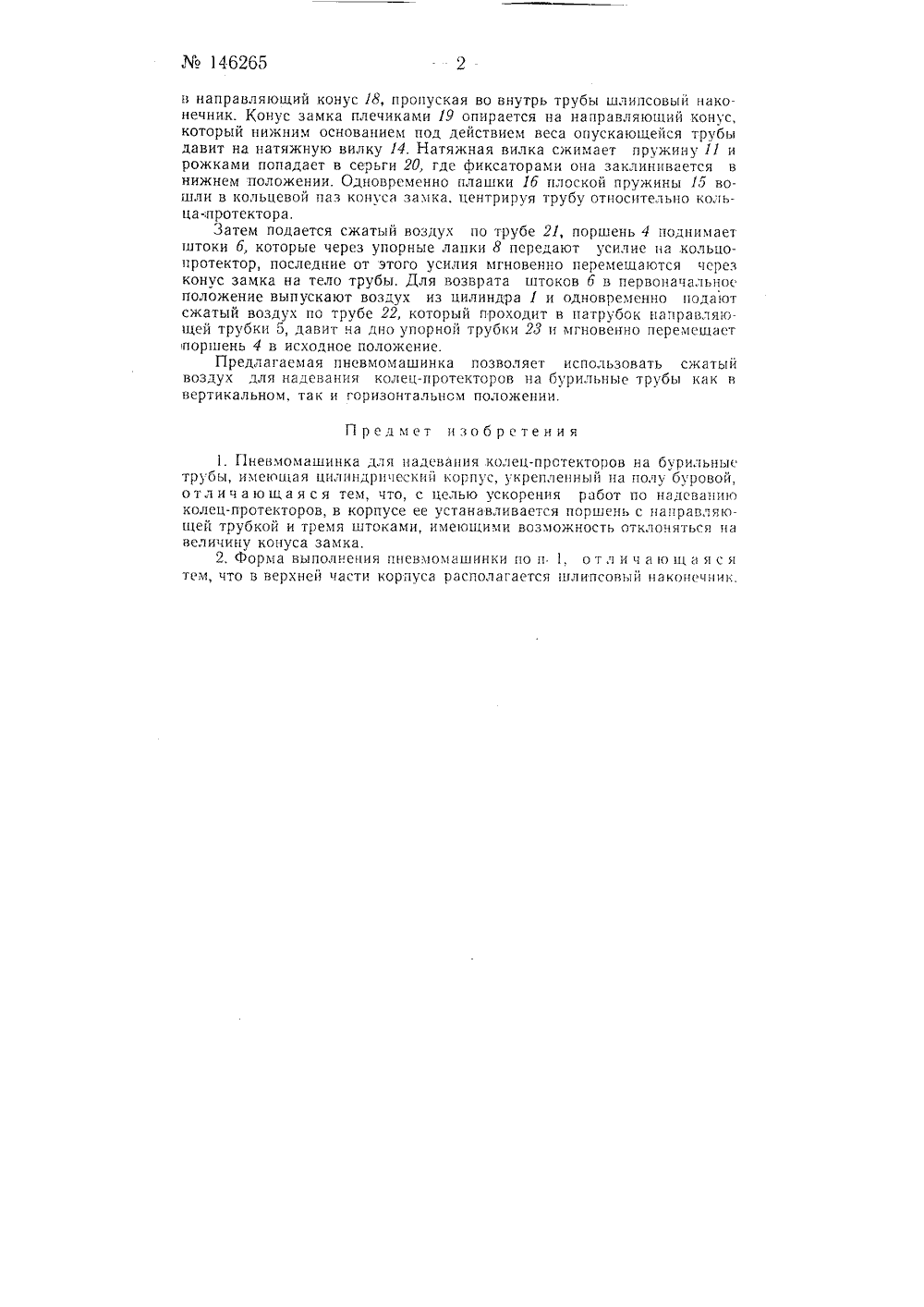

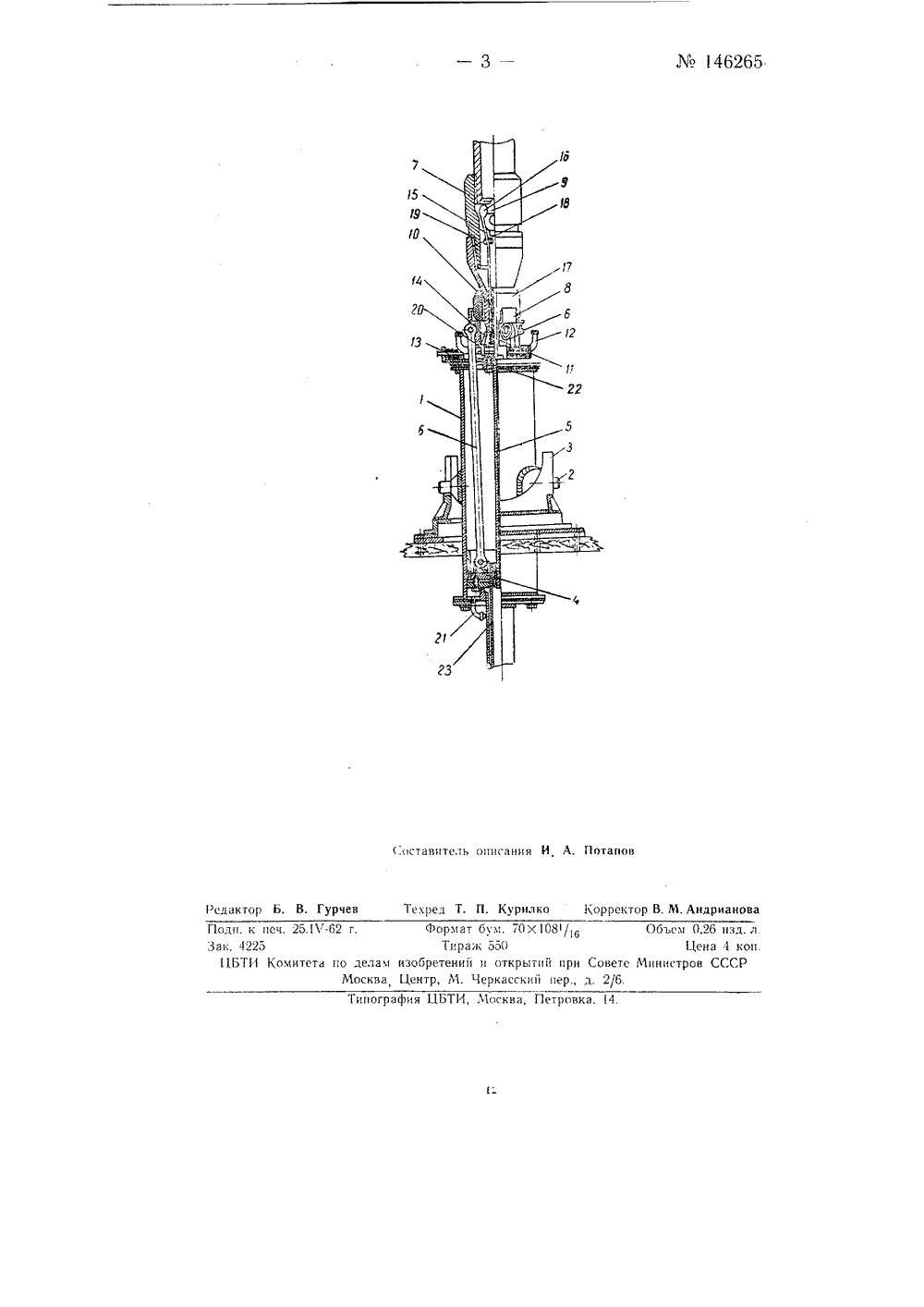

Класс 5 а, 31 ю Лго 146265 сссР ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подпнсна,ч группа Л Г. Я, Кут КОЛ ЕЦ- П РОТЕ КТО РОУВЫ АДЕВАНИ РИЛЬНЫЕ ПНЕВМОМАШИНКА ДЛЯ НА5 а 728087/22Совете Министров СССР апреля 961 г. еннй и открытийЗаявленомнтет по делам изобр к:ллетене изобретений М 8 за 1962 г. ублнковано вевмомаш ле ром одевают на бку конусом замк Известны машинки для надевания резиновых колец-протекторов набурильные трубы с использованием силы самой трубы.Описываемая пневмомашинка, имеющая цилиндрический корпус,укрепленный на полу буровой, отличается от известных тем, что в корпусе ее устанавливается поршень с направляющей трубкой и тремяштоками имеющими возможность отклоняться на величину конусазамка.Такое выполнение пневмомашинки позволяет ускорить работы понадеванию колец-протекторов. Отличие предлагаемой пневмомашинкисостоит также в том, что в верхней части корпуса располагается шлипсовый наконечник, позволяющий фиксировать его в кольцевом пазу бурильного замка при надевании колец,На чертеже изображена предлагаемая пн инка с частичным продольным разрезом.Пневмомашинка состоит из цилиндра 1 с шипами 2, которыми шарнирно опирается в проушинах верхнего основания стойки 3, укрепленной на полу буровой; поршня 4 с направляющей трубкой 5; трех штоков б, имеющих возможность отклоняться на величину конуса замка 7трубы и снабженные упорными лапками 8; шлипсового наконечника 9, расположенного на верхней части корпуса цилиндра и опирающегося втулкой 10 на пружину 11; фиксатора 12 с тремя упорными пружинами 1,т и натяжной вилки 14, жестко скрепленной с пружиной 11 и сплоской пружиной 15, имеющей плашки 1 б.Одевание колец-протекторов пневмомашинкой производится сдующим образом.Кольцо-протектор 17 одевают на направляющий конус 1 В, затемпоследний вместе с кольцом-протекто шлипсовый наконечник 9, после чего бурильную тру а 7 направляют146265в направляющий конус 18, пропуская во внутрь трубы шлипсовый наконечник. Конус замка плечиками 19 опирается на направляющий конус, который нижним основанием под действием веса опускающейся трубы давит на натяжную вилку 14. Натяжная вилка сжимает пружину 11 и рожками попадает в серьги 20, где фиксаторами она заклинивается в нижнем положении. Одновременно плашки 1 б плоской пружины 15 вошли в кольцевой паз конуса замка, центрируя трубу относительно кольца-протектора,Затем подается сжатый воздух по трубе 21, поршень 4 поднимает штоки б, которые через упорные лапки 8 передают усилие на кольцо- протектор, последние от этого усилия мгновенно перемещаются через конус замка на тело трубы, Для возврата штоков б в первоначальное положение выпускают воздух из цилиндра 1 и одновременно подают сжатый воздух по трубе 22, который проходит в патрубок направляющей трубки 5, давит на дно упорной трубки 23 и мгновенно перемещает поршень 4 в исходное положение.Предлагаемая пневмомашинка позволяет использовать сжатый воздух для надевания колец-протекторов на бурильные трубы как в вертикальном, так и горизонтальном положении.Предмет изобретения1. Пневмомашинка для надевания колец-протекторов на бурильные трубы, имеющая цилиндрический корпус, укрепленный на полу буровой, о т л и ч а ю щ а я с я тем, что, с целью ускорения работ по надеванию колец-протекторов, в корпусе ее устанавливается поршень с направляющей трубкой и тремя штоками, имеющими возможность отклоняться на величину конуса замка.2. Форма выполнения пневмомашинки по и 1, от л и ч а ю щ а я с я тем, что в верхней части корпуса располагается шлипсовый наконечник.146265 Потапов ставитель описаии В. Гурчев Текред Т. П. Курилко Корректор В.М. Андриано еда Форм Тпитета по делам изобретени Москва, Центр, М,кас Типография ЦБТИ, Москва, Петровка, 4 одп. к печ. 25.11-62 г.ак. 4225ЦБТИ Ком т бум.агк 550 й и отк Х 106/ Объем 0,26 изд. лЦена 4 коптий при Совете Министров СССРй пер., д. 2/6.
