Номер патента: 1379486

Опубликовано: 07.03.1988

Автор: Джус

МПК: F02M 35/022

Метки: внутреннего, воздуха, двигателя, ионизации, сгорания

...Пр: -ктт;., 4 гозатрат,На чертеже изображена схема устройства ионизяции воздуха для двигателя внутреннего сгорания.Устройство содержит иоцизатор 1,который может быть выполнен в видепластинчатого реактора, установленный во впускном пятрубке 2 воздухоочистителя 3, источник 4 напряжения,формирователь 5 импульсов, высокояольтттт 1 ттт тряцсформатор 6, преобразователь 7 напряжения, например инвертор, ц датчик 8 частоты вращения 20двигателя 9 внутреннего сгорания.Устройство работает следующим образом.При работе двигателя 9 датчик 8 частоты вращения, выполненный, на пример, в виде тяхогенератора, напряжение которого прямопропорциоцальцо частоте вращения двигателя, подает сигнал ня формирователь 5 импульсов, выполненный ца транзисторах, 30...

Номер патента: 1376194

Опубликовано: 23.02.1988

Авторы: Джус, Эпштейн

МПК: H02M 7/12

Метки: выпрямителем

...Если после этого перегрузка прекращается, сигнал датчика 8 исчезает и ключ 9 выключается, возвращаяустройство в исходное состояние.Одновременно со срабатыванием блока 18 включается ключ 17, которыйподключает резистор 16 параллельноконденсатору 13, увеличивая тем самым скорость его заряда. Напряжениесрабатывания порогового элемента 14в этом случае достигается позже ивыдержка времени второй защитной цепи, воздействующей на отключение выключателя 3, возрастает, что предотвращает его срабатывание при успешном действии первой защитной цепи.Если в первой защитной цепи возникает отказ, препятствующий запираниювыпрямителя 1, это сопровождается отсутствием сигнала на выходе блока 18,Управляемый ключ 17 не включается,скорость заряда...

Номер патента: 1376193

Опубликовано: 23.02.1988

Автор: Джус

МПК: H02M 7/12

Метки: выпрямитель, мостовой, трехфазный

...относительной величины реактивной мощности ц от среднего .выходного напряжения 13 (относительная величина)Кривая 19 соответствует схеме фиг, 1.На обоих участках управления могут использоваться и специальные режимю управления; управление с эффек" том нулевого вентиля, двухкратное включение.Это позволяет получить еще больший выигрыш реактивной мощности.В варианте выполнения выпрямителя (фиг. 2) пока управляющий сигнал достаточно большой, такой что соответствующее ему напряжение на выходе выпрямителя превышает 383, устройство работает как,известное, Такой режим работы может быть как обычным симметричным, так и с участием в работе нулевых вентилей. Угол регулирования тиристоров 1-6 трех фаэ симметричен. На участке когда требуемое...

Номер патента: 1375344

Опубликовано: 23.02.1988

Авторы: Джус, Курицын, Френкель, Чекалов

МПК: B03C 3/68

Метки: выпрямителем

...ключ 10 соединяет выход блока 11 нечувствительности и вход блока 5, а ключ 9 соединяет блоки регулирования 6 и управления 5.Устройство работает следующим образом.Выпрямитель 2 подает на нагрузку 1 высокое напряжение, величина которого регулируется симистором 4 за счет изменения фазы импульсов, подаваемых с выхода блока 5. Фаза этих импульсов определяется величиной входного напряжения блока 5. Синхронизатор 7 формирует один импульс в период сети (при переходе напряжения сети через 0 с минуса в плюс). Этим им- пульсы переключает триггер 8 так, что его состояние меняется через период. Ключи 9 н 10 включаются посменно (поочередно) .В зависимости от того, какой ключ (9 или 10) замкнут, на блок 5 управления подается полный сигнал с...

Номер патента: 1371711

Опубликовано: 07.02.1988

Авторы: Джус, Курицын, Чекалов

МПК: B03C 3/68

Метки: выпрямителем

...кОл юи1) и,(с 1 и я . 1 1( и,с, 11111 и с и я (с 11 с и 1 ( с ч ),1кд егллироцсИия 6. С,инхрони и(ор 7 вк,н5 чн м/к(л ць 1 н 010 Ги и 1 И(А л Их(,Б(,и(р 5 лИЕ,ьн.шс н; лс (дИнкл сяСкгронн -ионной хнгогни 1,с лтрофильтр, 0(он;тор, сендр;ор и т.н ) ьнцкц н;Иря.жНИ(. Н(.С .И йСГВИМ КОГОрОГО ц.1 тс я СХ- ц 0,101 и ч с ( к и и н р 01(с с сь1 1 с 1 1 1 1) я /К (1 ( , 1 1 0 ,1, с1( с с Ы и С 1 ( с1 с ( 1 1 ( ) В 1 у , имест больнипульс;иии .(дч чрли(риолно о 1;Иия. Три срр;.(ц идсц олин н(р но, с(1(ВАГИ н (ня/к(н и) откр ь(.з ис вцнр)(м с,я 1) тс и цис клеал н)- НЕ(,1 О Н(.Р ИО,И Ц 1 И Р 51 Л 1 И Г((Ь Н(. ОТКР Ь 1 Вс)С ТСЯ.В и Ерлзксм 11 нсрц,ецчскц во.(цикс 11 111101.р 11 11)(0(, Ес 1(р 51/к(.1111( 1(с устдноцк( н.С(Т.,Чо/ксоказаться, что...

Номер патента: 1370707

Опубликовано: 30.01.1988

Автор: Джус

МПК: H02M 7/48

Метки: двухмостовым, преобразователем

...блоки 5 и 6 обеспечивают зависимости углов регулирования вентилей мостов в соответствии с фиг.2. При этом кривая 1 относится к каналу управления мостом 1, а кривая 2 - мостом 2.Ввиду линейности характеристик блоков 5 и 6 кривые 1 и 2 фактически повторяют характеристики блоков 7 и 8 нелинейности,В таком режиме мост 2 оказывается выведенным из работы. Такого же эффекта можно достигнуть, введя параллельный мосту шунтирующий вентиль или на участках шунтирования вводя для моста 2 повторное включение с углами -60 и 120 , что приводит при отсутствии реактивных токов к нулевому напряжению на выходе моста 2.На фиг. 3 приведена диаграмма реактивной мощности с 1 в функции относительного выпрямленного напряжения и при максимально...

Номер патента: 1368955

Опубликовано: 23.01.1988

Автор: Джус

МПК: H03K 3/335

Метки: импульсов, синхронизированный, формирователь

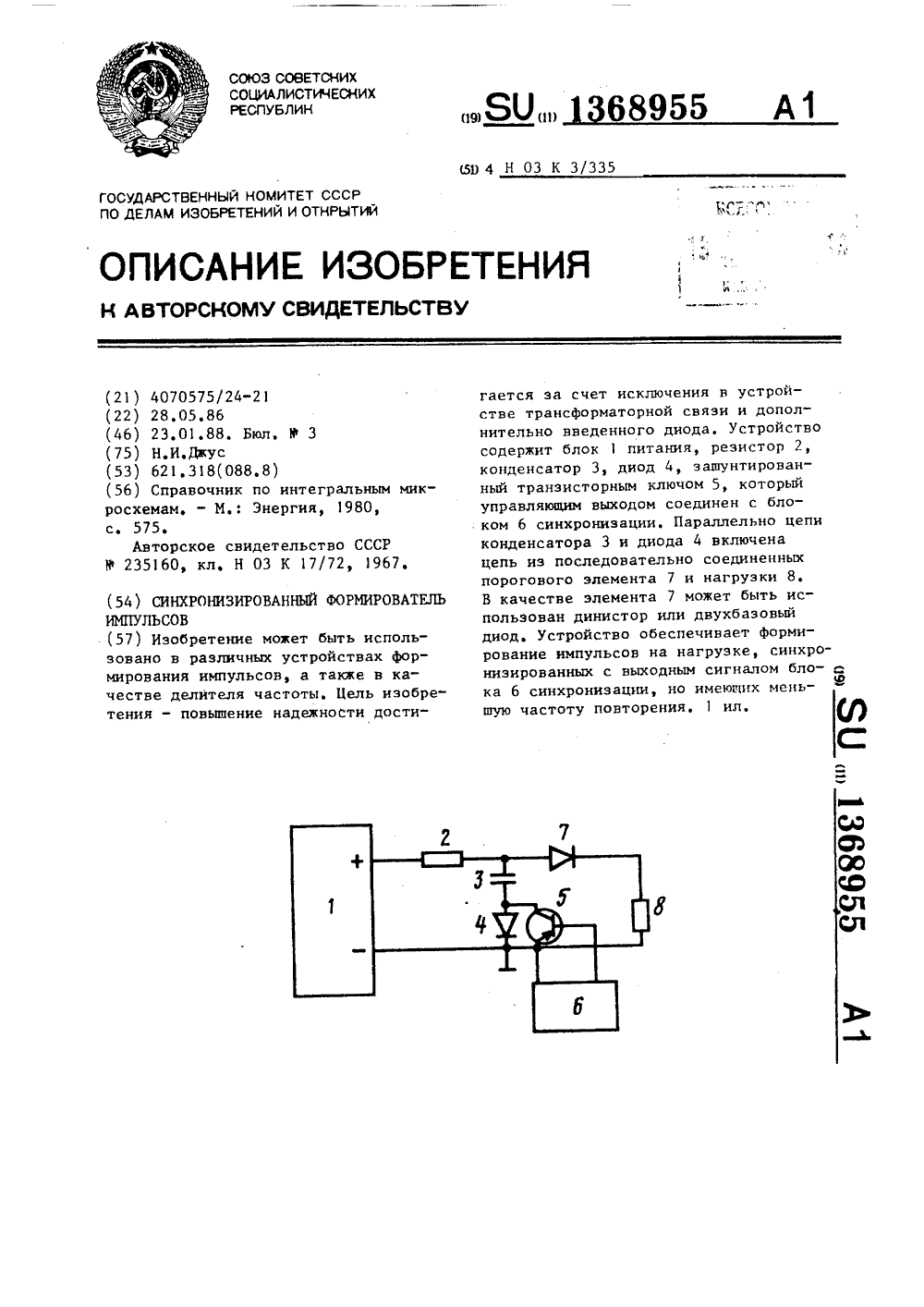

...использовано в различных устройствах формирования импульсов, а также в качестве делителя частоты.Цель изобрЕтения - повышение надежности за счет исключения трансформаторной связи в устройстве.На чертеже приведена схема формирователя.Блок 1 питания подключен к цепи соединенных последовательно резистора 2, конденсатора 3, диода 4, шунтированного транзисторным ключом 5, который управляющим входом соединен с блоком б синхронизации, Параллельно цепи конденсатора 3 и диода 4 включена цепь последовательно соединенных порогового элемента (динистора или двухбазового диода) 7 и нагрузки 8.Формирователь работает следующим образом.Конденсатор 3 заряжается через 2 Ь диод 4 и резистор 2 со скоростью, определяемой параметрами ВС-цепи. По достижении...

Номер патента: 1363408

Опубликовано: 30.12.1987

Автор: Джус

МПК: H02M 7/48

Метки: двухмостовым, преобразователем

...8 напряжения, знак и величинакоторого пропорциональна требуемомувыходному напряжению. Блоки нелинейностей 7 и 8 воспроизводят характеристики вход - выход, представленныена фиг.2 соответственно 1 - для блока 7 и 2 - для блока 8. Так как фазоимпульсные блоки строятся, как правило, по принципу вертикального управления с линейным пилообразнымопорным напряжением, то выходноенапряжение блоков 7 и 8 пропорционально фазе регулирования с групп1 и 2,На фиг,З приведена диаграмма реактивной мощности и в функции относительного выходного напряжения. Предложенное устройство обеспечивает траекторию а-б-в-г-д-е-ж, а известное а-з-г-д-е-ж или а-б-в-г-к-ж). Предложенное устройство реализуетновый способ управления, суть которого поясняется таблицей, где...

Номер патента: 1363407

Опубликовано: 30.12.1987

Автор: Джус

МПК: H02M 7/48

Метки: двухмостовым, каскадным, преобразователем

...(для мостов 1 и 2), Ь - предложенному, г - одновременному.Блоки 3 и 4 на Фиг. 1 суммируют оба входные сигнала.На Фиг. 2 представлена другая схема устройства, реализующая подобный принцип управления,щего поочередное управление мостами1 и 2,При снижении выходного напряжения5,преобразователя ниже 107, угол управоления одного из мостов сс, = 0 , авторого приближается к О, = 150. Возоне с150 угол выключения вентилеймоста становится близок к 10-2010 Поэтому резко увеличивается вероят-.ность опрокидывания этого моста, работающего в инверторном режиме. Несмотря на высокое совершенство системрегулирования при посадках напряжения5 сети (например, из-за удаленных коротких замыканий в энергосистеме)избежать опрокидывания инвертора неудается,...

Номер патента: 1363404

Опубликовано: 30.12.1987

Автор: Джус

МПК: H02M 7/12

Метки: выпрямителем, нулевым, трехфазным

...через элементИЛИ 10,Генератор 7 формирует пилообразноенапряжение, начинающееся в момент,когда напряжение соответствующей фазы сети становится положительным. Навходе компараторов 8 и 9 происходитсравнение этого напряЖения с выходными напряжениями блоков 11 и 12.В момент равенства этих напряженийкомпараторы 8 и 9 через формировате реактивной мощности, зависимость ееотносительной величины и от величины относительного выпрямленногонапряжения Ц, Кривая а дает зависимость для известного устройства, а 30 б - для выпрямителя с предложенным устройством управления.Таким образом, предложенное устройство позволяет снизить потребление реактивной мощности, что повышает энергетические показатели выпрямителя. 35 40 Формула изобретенияУстройство для...

Номер патента: 1358072

Опубликовано: 07.12.1987

Автор: Джус

МПК: H03K 3/53

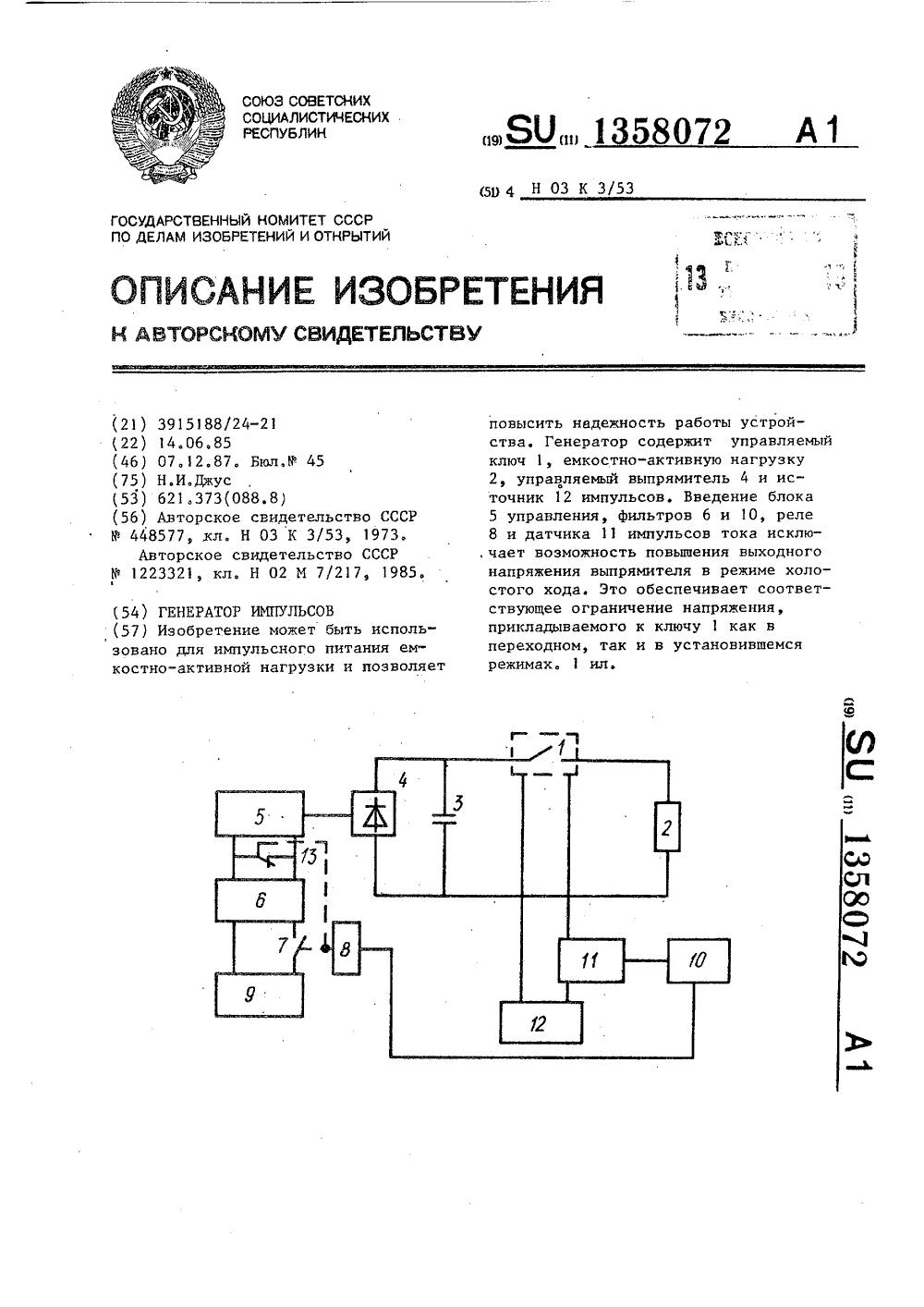

Метки: генератор, импульсов

...с выходом блока 5 управления, вход которого черезпервый Фильтр 6 и замыкающий контакт 7 реле 8 подключен к выходу блока 9 уставки. Обмотка реле 8 включена на,выходе второго Фильтра 10, входкоторого соединен с выходом датчика11, включенного последовательно вцепь подключения входа ключа 1 квыходу источника 12 импульсов. Навыходе Анльтра 6 может быть дополнительно включен размыкающий контакт13 реле 8.Генератор работает следующим образом.Импульсы с выхода источника 12открывают ключ 1 и, проходя черездатчик 11,Фильтруются Фильтром 10,поступают на катушку реле 8 и вызываютего срабатывание, Реле 8 замыкаетсвой контакт 7, подавая на Фильтр 6сигнал с блока 9 уставки,Плавное нарастание сигнала на выходе фильтра 6 ведет к плавному повышению...

Номер патента: 1354362

Опубликовано: 23.11.1987

Автор: Джус

МПК: H02M 7/12

Метки: выпрямителем

...и дуговым).11 ри пробоях селектор 9 разрядов запрещает подачу импульсов на выпрямитель 1 или резко увеличивает их фазу, Напряжение на выходе выпрямителя1 исчезает, что способствует гашениюразрядов. При разрядах исчезает напряжение, а следовательно и сигнална входе регулятора 7 напряжения,Таким образом, после каждого разряда процесс самовозбуждения системыначинается сначала. Длительность этого процесса даже при малой инерционности регулятора 7 (десятки милисекунд) длится не менее несколькихпериодов сети (5 - 20), В результатемедленного набора напряжения происходит нежелательная потеря его сред-:него значения, Можно было бы ввестифорсировку нарастания напряжения,например, с помощью дифференцирующейцепи. Но в условиях переменного...

Номер патента: 1354221

Опубликовано: 23.11.1987

Автор: Джус

МПК: G06G 7/62

Метки: газа, моделирования, очистителя, пробоев, электрофильтра

...что пробои восновном происходят на спадающей части тока выпрямителя питания, Генераторы синхронизируются отрицательнымисигналами блока 14 дифференцирования,По этой причине генераторы запускаютусилитель 7 импульсов на спадающейчасти тока выпрямителя. По указаннойдля выпрямителя питающей модели электрофильтра создаются условия работы, наиболее близкие к реальным.Таким образом, использование синхронизируемых генераторов и блоков нелинейности позволяет воспроизвести не только статические, но и динамические характеристики электрофильтра как объекта регулирования. Это особенно важно при анализе и настройке систем автоматического управления агрегатами питания электрофильтров, дает воэможность в одних и тех же условиях сравнивать...

Номер патента: 1350745

Опубликовано: 07.11.1987

Авторы: Джус, Преображенский, Топельберг

МПК: H02H 7/122

Метки: защиты, звеном, постоянного, преобразователя, промежуточным, частоты

...и через Т-образный фильтр питает инвертор 2. В установленном режиме управляемый вентиль 5 включен. Пульсации тока реактора 6 сглаживаются этим вентилем, благодаря чему создается эффект подключения конденсатора 7 Т-образного фильтра непосредственно к входу инвертора 2При набросах тока в инверторе реактор 6 ограничивает его быстрое нарастание.В случае опрокидывания инвертора падает напряжение на входе датчика 150 напряжения, что с заданной выдержкой . времени благодаря элементу 3 задержки приводит к снятию импульсов управления с инвертора 2 и управляемоговентиля 5.При опрокидывании инвертора конденсатор 7 начинает колебательный разряд через реактор 6 и вентили инвертора 2. Обратная полуволна тока 52колебательного разряда выключает...

Номер патента: 1348971

Опубликовано: 30.10.1987

Автор: Джус

МПК: H02M 7/12

Метки: выпрямителя, двухполуцепного

...одной полуцепи управляется мост, например 1 (Л/Л), то в другой - мост 4 (Л/л).На стороне переменного тока, цд и постоянного тока, мосты при этом создают эквивдлецтцый 12-фазцыи режим работы. При работе устдцовки симметрияполуцепей может нарушаться иэ-за аварийных Режимов (цгзцрилер, короткое замыкание в оцй полуцеии), В этом слу зде ре Упзрунсзй усилитель (13 и 14) иолуцепи переводит ее в режим глубокого реулировация. Если приэтом оставить поочередное упрдвле 1 цие, то компенсдцзп гармоник 6-фаэцо о режима между по.уцепя;и не будет, ибо они работают в различныхРежимах,В предлд гсенхеме такое г.ос тояние исключцо. Зтг дгсти аетсяэд счет то о, чтс ердвцивдютя выходные сигнд:и, рг гу:рунщих усилителей 13 и 1,гхи тддэц сть зо абсолютной в ли...

Номер патента: 1337975

Опубликовано: 15.09.1987

Автор: Джус

МПК: H02M 1/08

Метки: встречно-параллельными, тиристорами

...9 подключена к транзистору 10 который входом управления подключен к блоку 11 управления. Ограничитель 12 тока выполнен в виде резистора, ВС-цепи, дросселя. Ограничитель включен последовательно с обмоткой 13 трансформатора. Указанная цепь присоединена параллельно тиристорам 2 и 3.Устройство работает следующим образом.Тиристоры 2 и 3 регулируют величину тока в нагрузке 1, С этой целью блок 11 управления формирует управляющие импульсы с переменной фазой. При наличии на выходе блока 11 управления импульса транзистор 1 О открыт и обмотка в трансформаторе закорочена. Так как трансформатор выполнен с малым рассеянием, то напряжение на обмотках 6 и 7 близко к нулю и вследствие этого тиристоры 3 и 2 закрыты. Через нагрузку протекает небольшой...

Номер патента: 1336209

Опубликовано: 07.09.1987

Автор: Джус

МПК: H03K 3/53

Метки: агрегат, питания, электрофильтра

...(полуполя, поля) соединены с выводамиреакторов 3 и 4 соответственно,Вторые выводы реакторов 3 и 4 соединеныс выводом ограничителя 5 тока, в качестве которого может использоватьсярезистор, реактор нелинейное сопротивление (электронная лампа, барретер) .Второй вывод ограничителя 5 токаподключен к управляемому выпрямителю6, выполненному известным образом.Агрегат работает следующим образомУправляемый выпрямитель создаетна выходе постоянное напряжение, которое подается на секции 1 и 2 электрофильтра, где под действием этогонапряжения происходит очистка газа,Ограничитель 5 тока предназначен дляограничения тока выпрямителя 6 придуговых или искровых разрядах вэлектрофильтре (1 и 2). Емкость однойиз секций 1 или 2 и реакторы 3 и 4при...

Номер патента: 1333416

Опубликовано: 30.08.1987

Автор: Джус

МПК: B03C 3/68

Метки: питания, реверсивного, электрофильтра

...управления,фаза которых определяет величину напряжения, подаваемого на электрофильтр 5. Блок 16 регулирования имеетдва импульсных выхода, синхронизированных с различными полупериодамисети. Эти узкие импульсы при совпадении их с наличием сигнала с выходагенератора 13 проходят через однуиз схем И 14 или 15, запускают триггеры 17 или 18, Триггеры через схемуИЛИ 8 запускают усилитель 7 импульсов, что приводит к включению ключа б в соответствующие заданной полярности напряжения полупериоды сети.В цепи электрофильтра появляется ток, который создает падение напряжения на шунте 3. Этот сигнал после выпрямления выпрямителем 9 фиксирует-. ся нуль-органом 10, Ток в электро- фильтре имеет импульсный характер. В момент снижения этого тока до...

Номер патента: 1319185

Опубликовано: 23.06.1987

Автор: Джус

МПК: H02M 1/08

Метки: переменного

...управлением включен последовательно с нагрузкой 2, Параллельно управляющему переходу симистора включены два встречно-последовательных стабилитрона 3Конденсатор 4, диод 5 и ключ 6 включены Последовательно между вторым выводом нагрузки 2 и управляющим электродом симистора. Второй диод 7 шунтирует встречно цепь диод 5 - ключ 6.Устройство работает следующим образом.Устройство служит для широтно-импульсного регулирования переменноготока в нагрузке 2. При разомкнутомключе 6 конденсатор 4 заряжается через диод 7 до амплитуды напряжениясети, ток через управляющий электродсимистора 1 не протекает и нагрузка2 обесточивается,При замыкании ключа 6 конденсаторпроводит переменный ток, которыйпроходит через управляющий электродсимистора 1,...

Номер патента: 1312547

Опубликовано: 23.05.1987

Авторы: Джус, Ковалевский, Никитин

МПК: G05F 1/12

...1. Из-за колебаний частоты сети для стабилизации тока требуется изменять емкость конденсатора 3. Сигнал, пропорциональный току, с выхода трансформатора 4 тока поступает на фазовый детектор 6, где определяется фаза сдвига между током и напряжением на входе цепи. Этот же сигнал поступает в вычитатель 8, где сравнивается с уставкой тока, поступающей из блока 9. Выход фазового детектора 6, поступая на нуль- орган 12 и через инвертор 14 на нуль-орган 13 реализует на их выходе функцию сигнатуры (з 1 дп) фазового угла. При резонансе фазовый угол равен нулю. При малейшем отклонении в ту или другую сторону (+ или - ) этого угла появляется сигнал на выходе нуль-органа 12 или 13. В зависимости от этого включается тот или другой аналоговый ключ 15...

Номер патента: 1306597

Опубликовано: 30.04.1987

Авторы: Джус, Мержеевский, Френкель, Эпштейн

МПК: B03C 3/38

Метки: импульсного, питания, полей, электрофильтра

...к выходам блока 14 коммутации. Выходы элементов И 18 - -20 подключены к соответствующим входам управляемыхвыпрямителей 1- 3, а вход блока 14 коммутации через блок 13 задержки соединен свыходом генератора 12 импульсов запуска,вторые входные выводы датчиков 7- 9 соечинены с общей шиной,Устройство работает следующим образом.Выходное напряжение выпрямителей 1 403 регулируется блоками 18- - 20 соответственно. При подаче импульсов запуска от генератора 12 на управляющий вход тиристоризго ключа 11 с заданной частотой (10 - 100 Гц) последний включается и энергия выпрямителей передается в одно из полей электрофильтра. При этом амплитуда тока и скорость его нарастания ограничиваотся дросселем 10. Такая передача энергии от выпрямителей- 3 в...

Номер патента: 1304042

Опубликовано: 15.04.1987

Автор: Джус

МПК: G06G 7/62

Метки: газа, моделирования, очистителя, пробоев, электрофильтра

...на восходящей ветви напряжение начала коронирования больше,чем на нисхбящей, а сопротивлениениже. Для кривой "1" начало коронирования можно считать постоянным, Этипараметры являются функциями заряда,внесенного в слой пыли, осевшей на,электроды,Заряд я связан с током 1 соотношекием в операторном виде 1 с 18ее матчТ + 1где 1 - коэффициент, зависящий отэлектрофильтра и условийего рабаты (толщина слоя, типпыли);Т - постоянная времени слоя. 42 2Эта функция реализуется интеграто"ром 7. Сигнал, пропорциональный заряду, подается с выхода интегратора7 на преобразователи б и 8, которыепреобразуют постоянное напряжение нпостоянный ток.С возрастанием входного сигналаток преобразователя 8 снижается, чтоснижает падение напряжения на эталонном...

Номер патента: 1300575

Опубликовано: 30.03.1987

Авторы: Герих, Джус, Телицын, Штробель

МПК: H01F 29/00

Метки: трансформатор, трехфазный, фазорегулирующий

...3) на одну 10 систему регулировочных обмоток, например 5-7 (фиг. 2), в стержняхмагнитной системы появляется трехфазная система магнитных потоков,наводящих в каждой обмотке ЗДС, пропорциональную числу витков (векторнаядиаграмма фиг. 3). Выходная системао инапряжения 6, 1 э, 0, снимается срегулировочных обмоток 11- 13. Приэтом фазовый сдвиг между входным и 20 выходным напряжениями определяетсяудаленностью подвижных контактов 14от начал регулировочных обмоток. Фазовый сдвиг равен нулю, когда подвижные контакты в началах регулировочоных обмоток, и 120, когда подвижныеконтакты на концах регулировочныхобмоток. Промежуточные положения контактов соответствуют промежуточномузначению фазового сдвига в диапазонео30 от 0 до 120 . Минимальное...

Номер патента: 1297197

Опубликовано: 15.03.1987

Авторы: Джус, Преображенский

МПК: H02M 7/517, H02M 7/521

Метки: инвертор

...энергии конденсаторов 7 возвращают в цепь постоянноготока через тиристоры 10,Последниевключаются цепью самозапуска черезстабилитрон 11, благодаря превьппениюанодным напряжением тиристоров 10напряжения стабилизации стабилитронов 11. Целесообразно напряжениепринимать равным 10-153 номинальногонапряжения на полюсах,Предлагаемая схема позволяет осуществить пнавнык пуск инвертора. В таком режиме на тиристоры 2 и 5 заранее подается требуемая последовательность импульсов управления, а затем плавно с нулевого значения до минимапьного увеличивается напряжение источника 1, В номинальном режиме ток колебательного контура и ток нагрузки пропорциональны напряжению источника 1.В зоне низких напряжений нелинейные реакторы не насыщаются и работают как...

Номер патента: 1294382

Опубликовано: 07.03.1987

Авторы: Джус, Задесенец, Нагорный, Френкель, Чуприков, Эпштейн

МПК: B03C 3/68

Метки: газов, электрофильтром

...изпроходящего газа. Для встряхиваниячастиц осевшей пыли с электродов привод 3 приводит в движение молоток 2,который ударяет по электродам Фильтра 1, вызывая их отряхивание. Предударное состояние молотка Фиксируетсядатчиком 4 положения молотка 2.Импульсный сигнал датчика 4 положения молотка 2 запускает блок 6 задержки, на выходе которого с задержкой формируется импульс, который пос 1ле дифференцирования в формирователе7 запускает одновибратор 8, выходнойсигнал которого поступает на входуправляемого выпрямителя 5. При этомуправляемый выпрямитель запирается,питание электрофильтра 1 прекращается и электрофильтр 1 разряжается.По этой причине при ударе молотка2 усилия, удерживающие слой пыпи на1 5 10 15 20 25 30 35 электродах, значительно...

Номер патента: 1287944

Опубликовано: 07.02.1987

Авторы: Джус, Эпштейн

МПК: B03C 3/68

Метки: газов, электрофильтром

...блок 7 задержки, источник 8 питания.Устройство работает следующим образом.Управляемый выпрямитель 1 подает на электрофильтр 2 постоянное высокое на 20 пряжение, под действием которого происходит очистка газа, Частицы пыли, содержа 1 циеся в газе, оседают на электродах электрофильтра 2. Периодически программный командоаппарат 5 замыкает свои кон такты, одни из которых двигатель 4 подключает к блоку 6. Вращение двигателя приводит к тому, что механизм 3 встряхивания, ударяя по электродам электрофильтра 2, вызывает обрушение с них осевшей пыли. Встряхивание длится 2 - 5 мин, и за это время 30 по каждому электроду наносится несколько ударов. При включении других контактов с выхода источника 8 питания подается сигнал на блок 7 задержки....

Номер патента: 1285586

Опубликовано: 23.01.1987

Авторы: Бронштейн, Джус

МПК: H03K 17/60

Метки: ключ

...прикладываемого к управляющему транзистору.На чертеже представлена принципиальная электрическая схема устройства.Ключ содержит первый 1 и второй 2 последовательно включенные транзисторы разного типа проводимости, соединенные эмиттерами, третий транзистор 3, эмиттер и коллектор которого соединены с первыми выводами первого 4 и второго 5 резисторов соответственно.Вторые выводы резисторов 4 и 5 соединены с коллекторами транзисторов 1 и 2, базы которых подключены к первым выводам резисторов 4 и,5. К база-эмиттерному, переходу транзистора 3 подключен выход блока 6 управления.В цепи подключения резисторов 4 и 5 к базам транзисторов 1 и 2 могут быть включены диоды 7 и 8 согласно с база-эмиттерными переходами транзисторов 1 и 2Устройство...

Номер патента: 1280387

Опубликовано: 30.12.1986

Авторы: Джус, Зарицкий, Климченко, Леховицкий

МПК: G06F 17/15

Метки: автокоррелятор, цифровой

...блока 18 вычитания сумматора 19.На выходе блока 18 вычитания формируется разность вида:Е(с) Е (в -Л 1 с),1 -1 (ле),Г (вес) , (2) которая представляет собой мнимую часть произведения двух комплексных величин.На выходе сумматора 19 формируется сумма вида:е(в 4 1(д-дк)Д+е(,), еЬ- - 1)яЗ (3)которая затем поступает на входблока 20 вычитания.С помощью блока 20 из ранее полученной суммы М, по выражению (1) вы-читается сумма (3), в результатеэтого получается требуемое значение действительной части произведения двух комплексных величин: М-Е(ЮЕ)я Е(юе-в 1 с), +Е(ь), й(ае-В 1 с)я й(в) 1(ьс-ь 1 с) +Г(ве)яЕ(Ас-ь 1 с), (4) Полученные таким образом действительная (4) и мнимая (2) части произведения двух комплексных величин накапливаются и...

Номер патента: 1279005

Опубликовано: 23.12.1986

Авторы: Джус, Преображенский

МПК: H02H 3/08

Метки: защиты, линии, постоянного, электропередачи

...подаются импульсы управления и нагрузка для выпрямителя 14 отсутствует. В этом случае напряжение на линии превышает значение 31 - уровень срабатывания максимального реле 1 напряжения, которое срабатывает и размыкает свой контакт 3, что исключает возможность срабатывания реле 5 времени. Сигнал на входе блока импульсно-фазового управления 11 ограничен и повышение напряжения линии до номинального значения не происходит.Если же инвертор 15 подготовлен к работе, то напряжение на линии ниже 1.11. Тогда с выдержкой времени срабатывает реле 5 времени, так как контакты 3 и 4 замкнуты. Контакт 7 размыкается и с выхода блока 9 на блок 11 подается напряжение бопьшего уровня, что приводит к снижению угла регулирования до номинального уровня (Л=...

Номер патента: 1278032

Опубликовано: 23.12.1986

Автор: Джус

МПК: B03C 3/68

Метки: газа, моделирования, электрофильтра

...схему И, )н)дсоединены одновибратор 9 и генератор 1 О, причем к входу одновибратора 9 подсоединен второй генератор 11. Оба генератора через 20 блоки 12 и 13 нелинейности подключены к делителю 5 напряжения.Устройство моделирует характеристики электрофильтров при испытании агрегатов питания, настройке их динамических характеристик. Оно может использоваться при физическом и аналоговом (математическом) моделировании. Вход устройства подключается к агрегату питания (не показан). При этом конденсатор 1 воспроизводит геометрическую емкость электрофильтра, резистор З 2внутреннее сопротивление, резистор 3 и стабилитроц 4 - характеристику коронного разряда. При напряжениях 30 - 35 кВ и выше в электрофильтре возникают искровые пробои, а...
