Номер патента: 815517

Опубликовано: 23.03.1981

Авторы: Драчук, Райхел

МПК: G01G 23/36

Метки: весоизмерительное, устройст-bo, цифровое

...кода нуль-орган 3 переходит в режим "рыскания" около состояния равновесия (позиции шина "+" и шина "-" на фнг. 4), т, е. при равновесном коде в. устройстве, нуль-орган 3 генерирует низкочастотные ко лебания (частота 5-10 Гц), а при неравновесном - генерация отсутствует,Детектор 7 (8) компенсации состоит из эмиттерного повторителя на транзисторе Т 1, накопителя на емкостях С 1 и С 2 и диодах Д 1 и Д 2 и выдержки времени на транзисторе Т 2, времяэадающая цепь которой образована С 2 и резисторами ВЗ и к 2.35Пусть на шине "+" нуль-органа 3 перед положением равновесия был нулевой потенциал, а на шине "-" единичный (фиг. 4).Работа детекторов 7 и 8 компенсации заключается в следующем. 40При наличии на входе транзистора Т 1 отрицательного...

Номер патента: 809303

Опубликовано: 28.02.1981

Авторы: Войнов, Драчук, Пронин

МПК: G08C 25/00

Метки: вала, код, по-грешности, преобразователя, углаповорота

...сперьями, ротор жестко закреплен навалу привода и связан с направляющим профилем ленты.На фиг.1 представлена функциональная схема устройства для определения погрешности преобразователя уголкод, на фиг.2 - узел записи.Устройство содержит привод 1,связанный с исследуемым 2 и эталонным 3 преобразователями угол-кодчерез прецизионный понижающий редуктор 4, Формирователи 5 и б сигналов смены кода, электрографические перья 7, закрепленные с помощьюротора 8 на валу приводного двигателя 1, лентопротяжный механизм 9с электрографической диаграммнойлентой 10 и направляющим профилем11, щетки 12 и элемент ИЛИ 13.Устроиство работает следующимобразом,При включении привода 1 вал двигателя начинает вращаться вместе сротором 8 и перьями 7. Одновременно...

Номер патента: 777424

Опубликовано: 07.11.1980

Авторы: Блинов, Драчук

МПК: G01C 9/18

Метки: датчик, наклона, угла, электролитический

...два из них пересекаются в центреампулы без электрического контакта, адва других расположены по внешние сторонв пересекающихся электродов.На фиг. 1 представлена конструкцияампулы :датчика; на фиг, 2 - разрез А - Афиг. 1; на фиг, 3 - измерительная схемадатчика.Устройство включа 1)пузырек 2 газа, жидэлектроды 4,Корпус 1 представляет собой сферическую бочкообразную камеру, выполненнуюиз стекла, в торцовые части которой вварены четыре проволочных электрода. Из нихдва являются отрезка)м)и прямых, а дваизогнуты, на рабочем участке они такжепредставлены отрезками прямых. Такимобразом, на каждой половине ампулы образуются две пары прямых отрезков электродов. Расстояние между электродами каждой777424 Формула изобретения Составитель А....

Номер патента: 758580

Опубликовано: 23.08.1980

Авторы: Драчук, Лунина

МПК: H05K 5/00

Метки: аппаратуры, блоков, радиоэлектронной, размещения, стойка

...и вертикальных стяжек стойки.Стойка для размещения блоков радиоэлектронной аппаратуры содержит вертикальные стяжки 1, горизонтальные стяжки 2 и 3, причем стяжки 1 и 2 соединены между собой с помощью винта 4, расположенного в резь бовом отверстии 5 вертикальной стяжки 1. Горизонтальная стяжка 3 соединена со стяжками 1 и 2 с помощью элементов крепления, каждый из которых выполнен в виде угольника 6, болтов 7, установленных в Т-обраэных пазах 8, и гаек 9, причем Т-образные пазы 8 размещены на рабочей поверхности вертикальных и горизонтальных стяжек 1, 2 и 3, а каждая иэ стяжек выполнена иэ ,-образного профиля с разновлекими параллельными сторонами с рабочей и декоративной поверхностями, при этом рабочая поверхность каждой из...

Номер патента: 753626

Опубликовано: 07.08.1980

Авторы: Драчук, Курносов

МПК: B24D 3/34

Метки: абразивного, инструмента, пропитки

...оставшийся в порах инструментов, переходит в твердое фазовое состояние и не успевает (под действием сил тяжести, капиллярного эффек та и т.п,) перераспределиться по объему абразивного инструмента.Температура, конечно, в данном случае желательна как можно ниже с целью быстрого затвердевания импрегнатора и остывания шлифовального круга, пригодного для его работы. Однако это требует дополнительных средств и за:- трат времени на обслуживание холодильного оборудования, поэтому можно исцользовать воздух с температурой окружающей среды.Давление сжатого воздуха и время продувки также как при использовании горячего воздуха выбираются в зависимости от тех же размеров абразивного инструмента и может быть, примерно, в пределах 1-3 атм,и время...

Номер патента: 748257

Опубликовано: 15.07.1980

Авторы: Барсуков, Драчук

МПК: G01R 19/00

Метки: тензометрическое, цифровое

...следующим 20 образом.При наложении груза на тензодатчик 2 с элемента сравнения 1 на нуль-орган 4 поступает сигнал, вызывающий срабатывание триггера знака 11, в результате чего на шину "сложение" реверсивного счетчика 9 поступает разрешающий нулевой потенциал, а на ведомый триггер 10 поступает потенциал, запрещающий его работу.Реверсивный счетчик 9, работая в режиме "сложение",наполняется импульсами генератора 12 через входной ключ 13 до тех пор, пока код реверсивного счетчика 9 через преобразователь "код-напряжение" 3 не уравновесит сигнал тевзодатчика 2, так что сигнал на входе нуль-органа 4, выраба-, тываемый элементом сравнения 1, станет равным нулю.При снятии груза с тензодатчика 2 40на нуль-орган 4 с элемента сравнения 1 поступает...

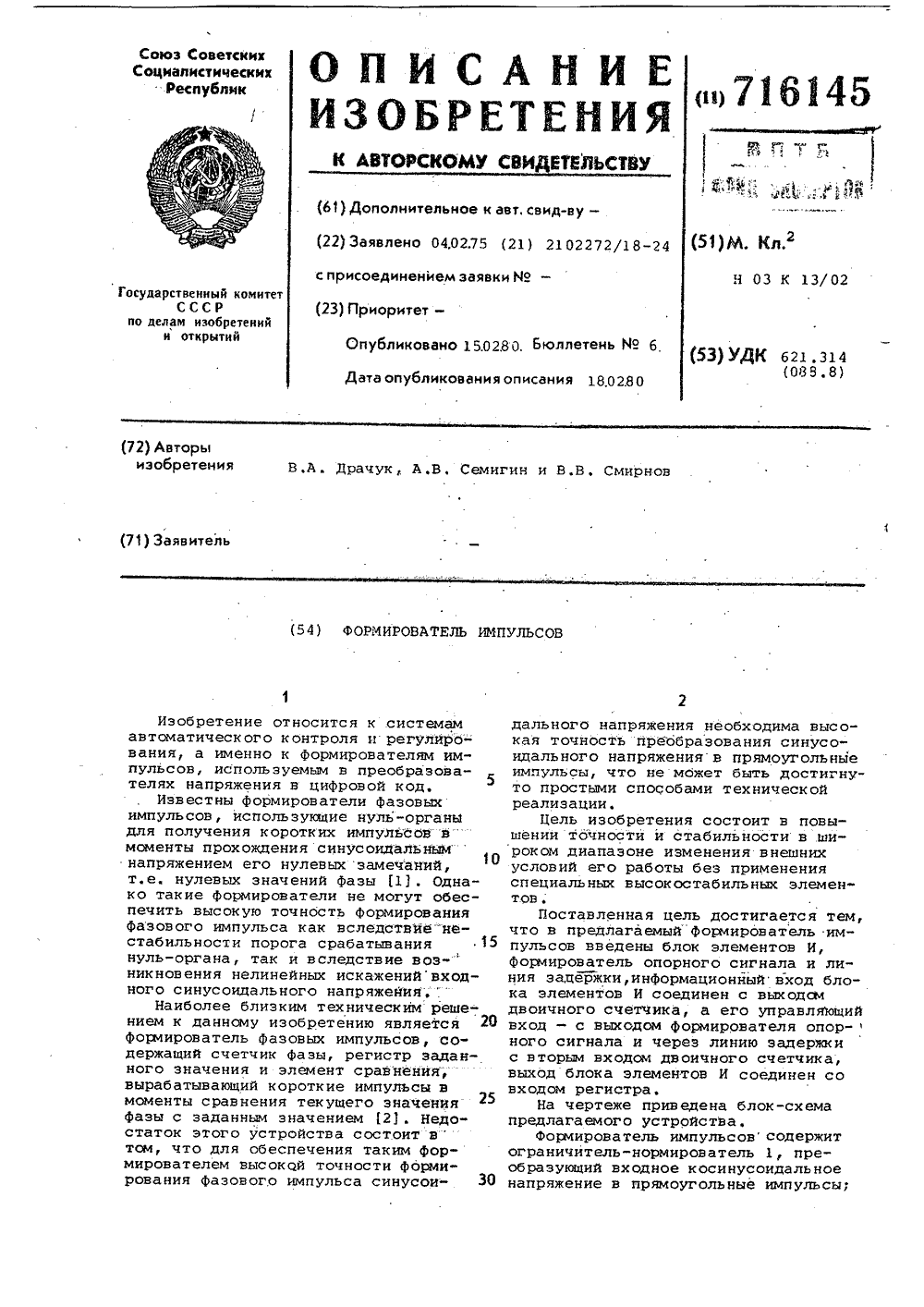

Номер патента: 716145

Опубликовано: 15.02.1980

Авторы: Драчук, Семигин, Смирнов

МПК: H03K 13/02

Метки: импульсов, формирователь

...прямоугольных импульсов, длительность которых близка к.половийе периода входного напряжения, а верхний и нижний уровень соответствуют единичному 25 и нулевому уровням используемых в уст-. ройстве логических элементов . Так как косинусоидальное напряжение симмет рично относительно оси ординат, а ойерация его ограничения и нормирова О ния практически не вносят временного смещения преобразуемых сигналов, то независимо от абсолютных значений уровней ограничения входных сигналов, середина выходных импульсов ограничителя-нормирователя 1 всегда в точности соответствует нулевой Фазе входного косинусоидаль ного напряжения.В устройстве выходные фаэовые импульсы Формируются по положению середины выходных импульсов ограничителя-нораирователя...

Номер патента: 697831

Опубликовано: 15.11.1979

Авторы: Алым, Драчук, Мокров, Першин

МПК: G01G 13/28

Метки: весовой, дозатор, сомакорректирующийся

...реле 21 времени выбирается такой, чтобы в течение ее миксер успел возвратиться в исходноеположение, налив закончился и завершилисьвсе переходные процессы в автокомпенсаторе 6.По истечении выдержки реле 21 времени запускает одновременно одновибратор 22, который на определенное время включает реле 23.Переходной контакт 24 нуль-реле 12 вместе с конденсатором 25 образуют схему реверсадвигателя-корректора 26 с обмотками 27.Размыкающий контакт 28 реле 23 подключается параллельно конденсатору 25 так, что,когда контакт 28 замкнут, двигатель-корректор 26 надежно заторможен.Устройство работает следующим образом.После налива в грузоподъемную емкость 1установленной на задатчике 8 дозы чутуна,исполнительное реле 14 контактом 18 выключает...

Номер патента: 685923

Опубликовано: 15.09.1979

Авторы: Денисов, Драчук, Мармонтов, Слепокуров

МПК: G01G 9/00

Метки: весы, рольганговые, тензометрические

...тензометрические весы содержат грузоприемные люльки 1,15 через тяги (пластинчатые цепи) 2 иприжимы 3, связанные с воротами(звездочками), 4, жестко посаженнымина вал 5, вращающийся в опорах б.Вал 5 через жестко соединенные с20 ним шатуны 7 связан с приводами подьема (гидроцилиндрами) 8, установленными на, стойки 9.Тяги 2 пропущены через опорныеблоки (звездочки) 10, смонтированные25 на раме 11, связанной через колонны12 с фундаментом.Заготовка 13, передвигаясь по роликам 14, укрепленным на раме роль"ганга 15, устанавливается над груэо 30 приемными люльками 1, со встроенньв 4 и685923 в них первичными силоиэмврителямидатчиками 16 (работающими на растяжение) . Грузоприемная люлька 1 (фиг.4) сварена иэ швеллеров 17 и пластин 18, на...

Номер патента: 681328

Опубликовано: 25.08.1979

Авторы: Барсуков, Винокуров, Головко, Драчук, Леонтьева

МПК: G01G 11/04

Метки: весы, тензометрические

...аппаратуру 2.Однако такие весы с изменением температуры изменяютчто происходит из з.1 весы нуждаются в весьовке и в опорах ловычто усложняет их исного хода платформы и неперпенди ности приложения усилий на тензод Кроме этого, из-за ударов прокат форму происходит смещение тензод относительно опорных лунок.в под ках и защемление платформы.Целью изобретения является по ных подшипников устано проточками наружу, а гр 1 платформа связана со с ством штоков и колец с На фиг. 1 изображен фиг. 2 - разрез681328 иг. 3посредством стоек 7 с пружинами 8, растягивающими кольца 9, в которые входит шток 10, жестко связанный с грузоприемной платформой 1. Тензодатчики 3 установлены на упорные шарикоподшипники, состоящие из колец 11 и у сепаратора...

Номер патента: 652447

Опубликовано: 15.03.1979

Авторы: Драчук, Емельянов, Шпунгин

МПК: G01G 23/36

Метки: весоизмерительное, тензометрическое

...на вход 15нуль-органа 3.В состоянии равновесия,т. е. когданапряжение преобразователя код-напряжение 10 уравновешивает сигнал тензодатчика 11, триггер знака 8 попеременно 20переключает реверсивный счетчик 9, тои режим "сложения", то в режим фвычитанияф, как бы "рыскаяф вокруг состоянияравновесия.Перенос кода иэ реверсивного счетчика в блок усреднения 19 осуществляется путем подачи периодических импульсовиэ блока управления 20 через инверторы17 и ждущий мультивибратор 18.Блок усреднения 19 состоит, например, 5 йиз счетчика на 100, интегрирующегосчетчика и узла ввода кода на чертежене покаэаны).Каждый постуйивший в блок усреднения 19 импульс производит однократныйперенос кода реверсивного счетчика 9 винтегрирующий счетчик и...

Номер патента: 617296

Опубликовано: 30.07.1978

Авторы: Винокуров, Драчук, Жизмор, Шилов, Шпунгин

МПК: B30B 15/30

Метки: загрузки, пакетировочный, пресс

...аппаратуру 1,Однако конструкцией такого устройства 10 предопределяется значительная величина погрешности измерения, поскольку короб связан с поворотным столом направляющими и усилие трения суммируется с весом материала, Поскольку усилие трения в на правляющих нестабильно, при измерении массы материала увеличивается погрешность измерения.Цель изобретения повышение точности измерения массы материала, 20Поставленная цель достигается тем, что устройство снабжено фиксатором, выполненным в виде неподвижно укрепленного на коробе стержня, и упругой связи, соединяющей его с поворотным столом, а короб 25 шарнирно связан с поворотным столом.На фиг. 1 изображено устройство для загрузки; на фиг. 2 - то же, вид сверху; на фиг. 3 - блок-схема...

Номер патента: 605612

Опубликовано: 05.05.1978

Авторы: Драчук, Зарудный, Ситенко

МПК: A61F 1/02

Метки: конечности, нижней, построения, протеза, схемы

...1 для протеза-прибо- Щ ра, измеритель 2 распределения нагрузок с тензодатчиками 3, усилители 4,выходы которых попарно-параллельносоединены со входами вычитающих блоков 5, выходы которых подключены к ЯО индикатору 6. Измеритель распределениянагрузок выполнен. в виде тонкостенного цилиндра, а тензодатчики расположены на его внешних сторонах во взаимно перпендикулярных плоскостях.25. Устройство работает следующим образом, Прн стоянии или ходьбе инвалида на протезе-приборе:. нагрузка передается на измеритель 2 распределения нагрузок. Возникающие при этом 30 .сигналы на тензодатчиках 3 измерителя605612 формула изобретения Составитель Л.Соловьеведактор О.Иванова Техред О.Андрейко Корректор Н.Яцемирска Эак 103 комитета Советаетений и...

Номер патента: 604019

Опубликовано: 25.04.1978

Авторы: Драчук, Семигин, Смирнов

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...импульсов, совпадаюших сэтими интервалами, представляемыми выходными сигналами триггеров 7 и 8.Признаком окончания цикла преобразования, а следовательно и признаком начала следуюшего цикла, является переход выходного сигнала элемента 15 задержки отединичного уровня к нулевому, в результате чего по одному из инверсных входоввходной логики триггара 7 снимается блокировка его установки в единичное состояние.С поступлением очередного, опорногоимпульса, т.е. с переходом выходного сигнала ограничителя 3 от нулевого уровня кединичному, на входах единичной установкитриггера 7 возникает комбинация логических сигналов (присутствие сигнала на прямом входе и отсутствие на инверсжх), нокоторой триггер 7 переводится в едиигчное состояние; эта...

Номер патента: 569870

Опубликовано: 25.08.1977

Авторы: Драчук, Першин

МПК: G01G 19/413

Метки: весоизмерительное

...тензореэисторами 18,соединенными в мостовую схему, питаниек которой подведено в точках 19 и 20.л 15 Устройство раоотает следующим образом,Перед началом работы переключателем14 замыкается контакт 13. При этом электродвигатель 11 затормаживается, а алектродвигатель 9 растормаживается. Преодолевая сопротивление заторможенного электродвигателя 11, перемещаот движок компенсационного реохорда 4 (например вручную или с помощью специального нриснособ- "5ления) таким образом, чтобы отрабатывающий эти перемещения электродвигатель 9установил стрелку укаэательного прибора17 и измерительный реохорд 3 на нулевую отметку,30После этого производят взвешиваниепервой порции материала. Разбаланс тенэодатчиков 1, вызванный приложением нагрузки,...

Номер патента: 566258

Опубликовано: 25.07.1977

Авторы: Драчук, Семигин, Смирнов

МПК: G08C 9/04

Метки: вала, поворота, угла

...угла, вызванная смещением уровня формированияпрямоугольных импульсов, компенсируется.Процесс введения поправки с вычитающегоблока 7 в сумматор 12 производится напротяжении всех измерений. В результатеточность измерения угла поворота валаувеличивается,Экономический эффект использования такого способа измерения угла ,определя-. ется его техническими преимуществами. 566258жений две последовательности прямоуголь 1ных импульсов, измеряют величину сдвигапо фазе между передними фронтами прямоугольных импульсов, суммируют измеренную величину сдвига цо фазе с величиной5поправки, которую определяют путем измерения полуразности сдвигов но фазе междупередними и задними фронтами прямоуголь, ных ймпульсов двух последовательностей 3)Недостаток...

Номер патента: 529929

Опубликовано: 30.09.1976

Авторы: Драч, Драчук, Завальнюк, Лукьяненко

МПК: B23K 37/04

Метки: линия, поточная, сборки, цилиндрических

...конеГрукп пОтОчнОЙ ппии коГОбыла бы более розводтельна за счету еньепя Времени ередач изделия на70 седуОцу 70 рабочую позишпо,Указанная цепь достигается тем, чтоОдин пэ концов поворотной части направпяОО. расположен В зоне между опорнымиролкаки, а линияоснаиена дополнительнымприводным поворотным участкомпаправляюДего ската, котооьй смонтирОВап на накпон, Враатееем,На фиг. 1 показана пото ая линия;Вид в плане,Г 1 оточная ппия с основаия 1,котором устаповпены наклоный скат 2,две стойки 3 с подшипниками дпя осей двухповоротных участков 4 направпяющей наклонного ската; опорных родиков 5, привода6 вращения роликов; двух пневмоцилиндров7; места дпя фпюсовой подушки 8, которая,может устанавливаться в спучае примененияроликового стенда дпя...

Номер патента: 526934

Опубликовано: 30.08.1976

Авторы: Драчук, Семигин, Смирнов

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...равна величине угла поворота входного25 вала преобразователя. При этом в моментпрохождения выходным напряжением фазоВ 1 зящатсл 5 И 1.евой фазы его цик,я, т. е. своего максимального положТельного значения,код текущего состояния двоичного счетчика в30 точности равен величине угла поворота входного вала преобразователя.Однако В предлагаемом преобразователедля повышения точности и стабильности егоработы выходной код угла формируется не пу 35 тем съема текущего кода с двоичного счетчика в момент прохождения выходным напряжением фазовращателя нулевой фазы егоцикла, как во всех известных преобразователях, а путем усреднения двух кодов, снима 40 емых с двоичного счетчика двумя фазовымиимпульсами, расположенными симметрично отцосглег 5 ьно...

Номер патента: 519749

Опубликовано: 30.06.1976

Авторы: Драчук, Семигин, Смирнов

МПК: G08C 9/04

Метки: «угол-код»

...18. При этом элемент И 7 пропускает импульсы генератора при совпадении выходного импульса ограничителя-формирователя 2 с единичным состоянием триггера старшего разряда счетчика 18, а элемент И 6 - при совпадении этого импульса с нулевым состоянием триггера.Импульсы с выхода элемента И 7 поступают на суммирующий вход реверсивного счетчика 10, а импульсы с выхода элемента И 6 - на его вычитающий вход. С окончанием импульса на выходе ограничителя- формирователя 2 элементы И 6 и 7 блокируются и на реверсивном счетчике 10 остается разность между числом импульсов на его суммирующем и вычитающем входах, Величина и знак этой разности анализируется вентилем 14 по импульсу, вырабатываемому формирователем 12 с некоторой задержкой после окончания...

Номер патента: 516083

Опубликовано: 30.05.1976

Авторы: Драчук, Семигин, Смирнов

МПК: G08C 9/04

Метки: «угол-код»

...- прямоугольные сигналы (111) и (100) переменного цикла, формируемые путем расшифровки дешифратором 9 определенных состояний трех старших разрядов сумматора 6.На время совпадения сигналов с выхода усилителя-ограничителя 8 с сигналами (111) и (100) переменного цикла импульсы генератора 1 проходят соответствующие элементы И 11, 12 и поступают на суммирующий (с элементов И 11) и вычитающий (с элементов И 12) входы реверсивного счетчика 13.Расшифрованные дешнфратором 9 состояния старших разрядов сумматора 6 и начальная выставка положения входного вала преобразователя подобраны так, что при точном соответствии выходного кода преобразовате 5 10 15 )25 30 35 4 Э 45 дЭ 5 Ь 60 65 4ля положению его входного зала 16 сигналы дешифратора (111) и...

Номер патента: 488688

Опубликовано: 25.10.1975

Авторы: Драчук, Кулик, Петраков, Федоренко

МПК: B24B 17/02

Метки: криволинейных, поверхностей, шлифования

...1 8. Привод подачи суппорта 5может быть выполнен, например, на базеэлементов числового программного упраь-:ления (ЧПУ) и настроенной кинематическойцепи.Привод поворота корпуса 7 шпинделясодержит шестерни 19, 20, копир 21, ролик 22, толкатель рейку 23, шестерню 24,установленную на поводке 25 и соединенную с поворотным корпусом 7 фиксатором26. Ролик 22 прижимается к кулачку 21пружиной 27. Ось а-УЬоворота корпуса 7шлифовального шпинделя 6 совпадает с положением оси ролика 28 кулачкового механизма, для которого предназначен обрабатываемый кулачок 4.Привод корпуса 7 может выполнятьсяаналогично приводу подач суппорта 5 набазе элементов ЧПУ и настроенной кинематической цепи.Механизм подачи круга 29 на врезаниесостоит из винта 30 и гайки 31,...

Номер патента: 476689

Опубликовано: 05.07.1975

Авторы: Артамонов, Драчук, Семигин

МПК: H03K 23/04

Метки: визуальной, импульсов, индикацией, счетчик

...5, пропускаются на вход счетчика. Включенные последовательно двоично-десятичные 25 декады производят подсчет входных импульсов. После окончания поступления входных импульсов на двоична-десятичной первой (младшей) декаде будет зафиксировано число единиц, содержащихся в двоично-десятичном 30 числе входных импульсов, на второй декаде -число сотен в этом числе, а на третьей и четвертой декадах - числа его тысяч и десятков т 1 э 1 ся 1.Результаты подсчета входных импульсов, зафиксированные на двоично-десятичных декадах, преобразуются дешифраторами 6 из двоичной формы их представления в позиционно-десятичные сигналы, по которым на определенных элементах светового табло 7 подсвечива 1 отся соответствующие им знаки дес 51 т 1 н 1 э х ц 1...

Номер патента: 472462

Опубликовано: 30.05.1975

Авторы: Драчук, Семигин

МПК: H03K 23/02

Метки: импульсов, счетчик

...1 ет астмл кця О.ерслногдВХОЛЦОГО Ц.ПУЛЬСЯ 6 В СЧЕтЧтКС З",П СЯНО ЧИСЛО1000000 10111. Эта чц:лэ . л злетзэряет-,д зжнд б.т-,ь тт тттэе ч, лд ел ц 25 Тд-ля; -1 остлент:см зх" лГ. мп; ьсатсГГСД т ТРЕТЬЕГС. ПЯТОГО, ЦЕСТОГО, СЕДЬМСсостсяня в нулевое, триггер левятога разрцла -з л "свого в с-цц тчнос я состсянтя три- ГЕРОВ СТЯГ, ".; ОаЗВЯЛОЗ ССтаЮтСЯ Епэ.тЕННЫ 1472462 Предмет изобретения гпт 3 ы .ытИтс Ма Составитель А, Семигин Редактор Е. 1(араулова Техред Т. Миронова 1(орректор В. Гутман823/1229 ЦНИИП Изд. М 1528 Тираж 902 Государственного комитета Совета Министро по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5 Тип. Харьк. фил. пред. Патентакз ПодписР ми. При этом импульс установки триггера девятого разряда з единичное...

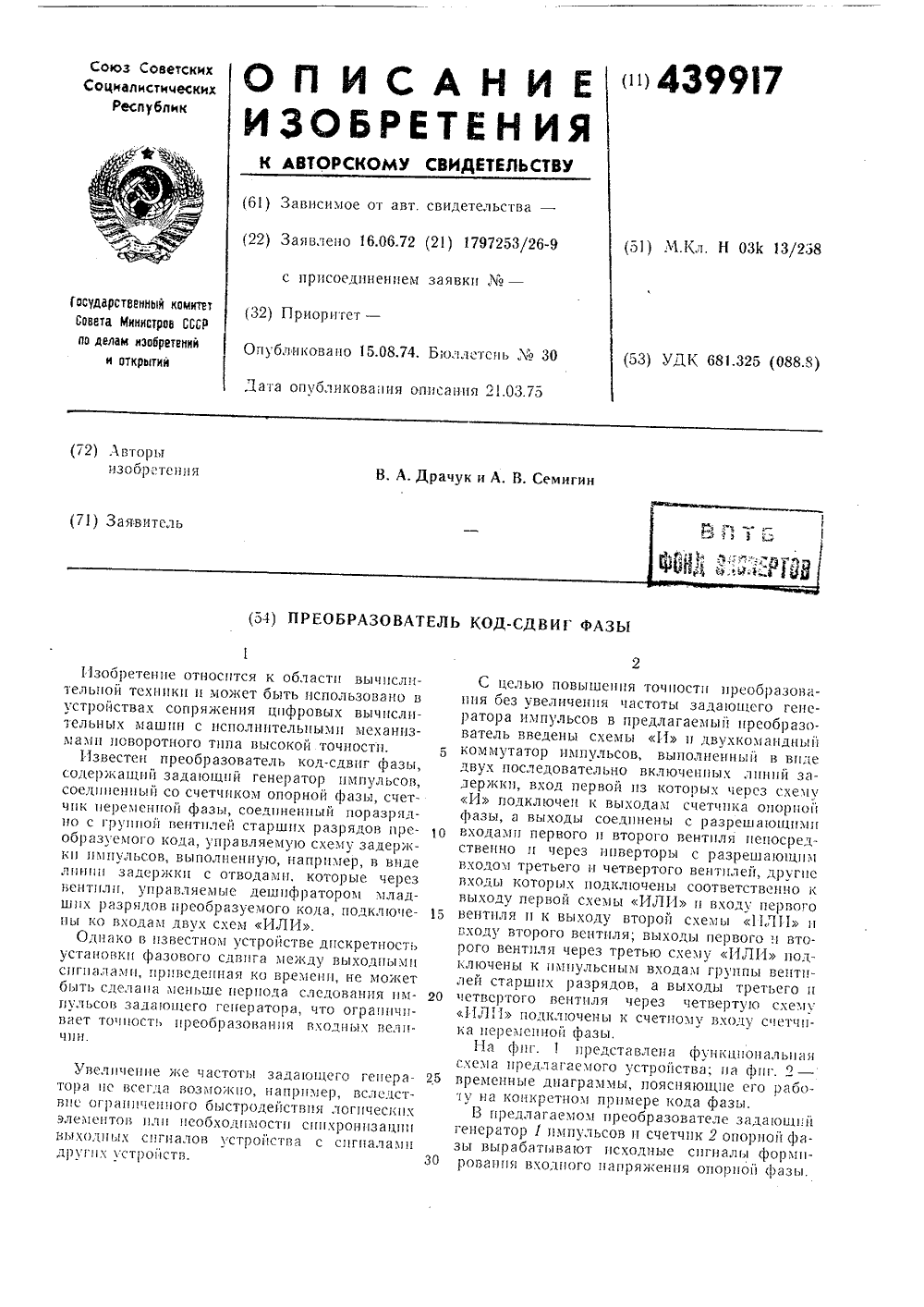

Номер патента: 439917

Опубликовано: 15.08.1974

Авторы: Драчук, Семигин

МПК: H03K 13/258

Метки: код-сдвиг, фазы

...пропускает пх на счетный вход счетчика 21 переменной (илп опорной) фазы, для чего сигналы с выхода счетчика 2 подаются на управляющий вход двухкомандного коммутатора 9 и на управляющие входы группы вентилей 22 старших разрядов, осуществляющих начальную установку счетчика 21 переменной фазы путем занесения ца него текущего значения старших разрядов кода фазы (в данном примере код 000.010).Счетчик 21 переменной фазы формирует исходные сигналы, преобразующиеся формпро вателем 24 переменной фазы в выходное напряжение шины 28 переменной фазы.Для обеспечения высокой надежности преобразователя двухкомандный коммутатор 9 выполнен двухканальным.Сигналы со всех разрядов счетчика 2 опорцой фазы подаются на входы схемы И 20, на выходе которой...

Номер патента: 301848

Опубликовано: 01.01.1971

Авторы: Драчук, Проценко

МПК: H04L 13/12

Метки: коммутирующее

...реле, с которо обходимо начать работу, а 5, - в поло301848 Составитель Л. БагннТекред Л. Л, Евдонов Корректор Е. Н. Миронова Редактор Т. И. Морозова Заказ 1371/16 Изд.620 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СХСМосква, Ж, Раушскан наб., д. 4/5 Типографии, пр. Сапунова, 2 соответствующее группе реле, в которую входит начальное реле.Положение переключателей 5, и 5 на схеме соответствует началу работы коммутатора с первого реле.При нажатии кнопки Кн, все реле обесточиваются, и все контакты самоблокировки (контакты группы А) переходят в правое положение, После отпускания кнопки Кн, все реле остаются в обесточенном состоянии, так как их контакты самоблокировки разомкнуты,При...

Номер патента: 255463

Опубликовано: 01.01.1969

Авторы: Голубев, Драчук, Дытюк

МПК: C10G 33/04, C10G 33/06

Метки: деэмульсации, нефти

...до 60 С, добавляют раствор поверхностно- активного вещества и затем отстаиваот от воды в течение 4 час.Предлагаемый спо "об отличается от известного тем, что сырую нефть пропускают последовательно через слой пластовой воды и слой парафина, предварительно обработанного водным раствором поверхностно-активного вещества, например диссольвана, с последующим отстаиванием от воды известным опособом.Этот способ позволяет сократить расход поверхностно-активного вещества, а также избежать нагрева сырой нефти, так как деэмульсацию можно проводить при температуре окружающего воздуха (т. е. при более низкой температуре, чем в известном способе),П р и м е р. Для осуществления способа в емкость с нефтью добавляют парафин и раствор диссольвана. Затем...

Номер патента: 207961

Опубликовано: 01.01.1968

Авторы: Голдаев, Драчук, Исерсон, Мельников, Полежаева

МПК: B61L 5/18

Метки: переносный, светофор

...в виде поддона, заполняемого балластом для придания устойчивости светофору. 10На чертеже изображен общий вид переносного светофора.Он содержит головку 1, мачту 2, систему 3 регулирования светового пучка, болт 4, шайбу 5, гайку б, перекладины 7, основание 8 и фла нец 9.Мачта светофора выполнена в виде конической трубы, в которую сверху вформован стакан (на чертеже не показан), а снизу вклеен эпоксидным клеем фланец, который с по мощью чегырех болтов 4 с шайбами 5 и гайками б крепит светофор к основанию.Головка светофора с помощью кронштейна,болтов, гаек и накладок прикреплена к своему основанию.Для подъема рабочего на мачту при обслуживании головки предусмотрены перекладины, приформованные в сквозных отверстиях мачты стеклопластиком....
