Формирователь импульсов

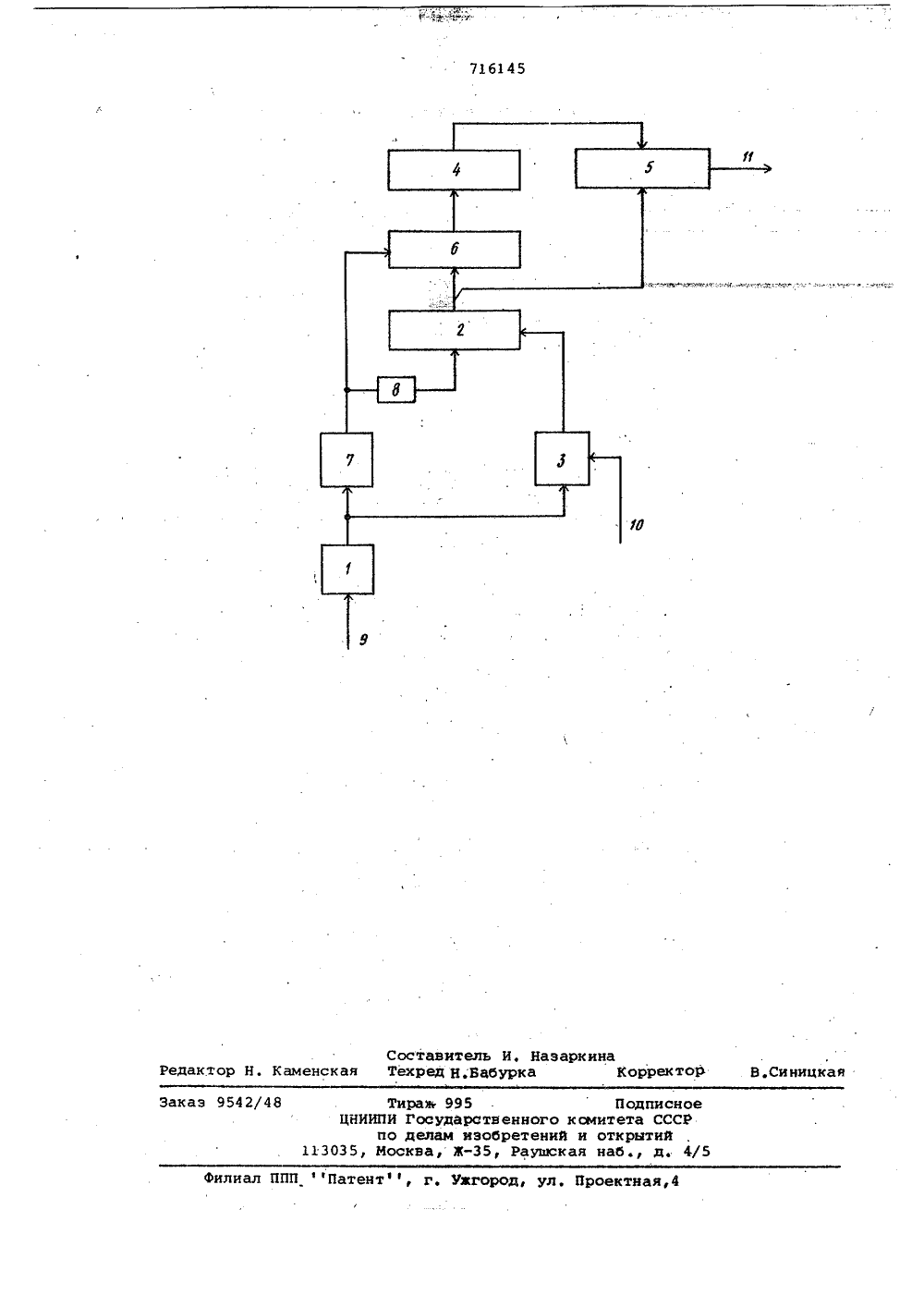

Союз Советских Социалистических Республик(22) Заявлено 040275 (21) 2102272/18-24 Р 1) М2 ч 03 К 13/02 с присоединением заявки Нов(23) Приоритет -Государственный комитет СССР по делам изобретений и открытийОпубликовано 150280. Бюллетень Ио бДата опубликования описания 18.0280 53) УДК 621.314(54) ФОРМИРОВАТЕЛЬ К 4 ПУЛЬСОВ Изобретение относится к системам автоматического контроля и регулиро- вания, а именно к формирователям импульсов, используемым в преобразователях напряжения в цифровой код,Известны формирователи фазовых импульсов, использующие нуль-органы для получения коротких импульсов в моменты прохождения синусоидальным напряжением его нулевых замечаний, т.е. нулевых значений фазы (1). Однако такие формирователи не могут обеспечить высокую точнбсть формирования фазового импульса как вследствие "нестабильности порога срабатывания 15 нуль-органа, так и вследствие воз"никновения нелинейных искаженийвходного синусоидального напряжейияНаиболее близким техническим решением к данному изобретению является 20 Формирователь Фазовых импульсов, содержащий счетчик фазы, регистр заданного значения и элемент сравнения;, вырабатывающий короткие импульсы в моменты сравнения текущего значения фазы с заданным значением (2). Недостаток этого устройства состоит в" том, что для обеспечения таким фор мирователем высокой точности Формирования фазового импульса синусои- ЗО дального напряжения необходима высокая точность преобразования синусоидального напряжения в прямоугольныеимпульсы, что нембжет быть достигнуто простыми способами техническойреализации,Цель изобретения состоит в повышении точности и стабильности в широком диапазоне изменения внешнихусловий его работы без примененияспециальных высокостабильных элемент.ов .Поставленная цель достигается тем,что в предлагаемый формирователь импульсов введены блок элементов И,формирователь опорного сигнала и линия задержки,информационйый вход блока элементов И соединен с выходомдвоичного счетчика, а его управляющийвход - с выходом формирователя опор-ного сигнала и через линию задержкис вторым входом двоичного счетчика,выход блока элементов И соединен совходом регистра.На чертеже приведена блок-схемапредлагаемого устройства,Формирователь импульсовсодержитограничитель-нормирователь 1, преобразующий входное косинусоидальноенапряжение в прямоугольные импульсытдвоичный счетчик 2 и элемент И 3, осуществляющие измерение длительности выходных импульсов ограничителя-нормирователя 1, регистр 4, обеспечивающий хранение измеренного значения длительности импульсов; элемент 5 сравнения кодов; блок 6 элементов И и Формирователь 7 опорного сигнала, осуществляющий корректировку регистра, и линию 8 задержки для сброса двоичного счетчика. Кроме того, на чертеже обозначены шина 9 входного косийусоидального напряжения Формирователя, опорная шина 10 формирователя, на которую поступают опорные импульсы внешнего генератора, шииа 11 выходных фазовых импульсов .15Входное косинусоидальное напряжение по шине 9 поступает на вход огра.- ничителя-нормирователя 1, где оно путем двухстороннего ограничения и последующего нормирования преобразует О ся иэ косинусоидального в напряжение прямоугольных импульсов, длительность которых близка к.половийе периода входного напряжения, а верхний и нижний уровень соответствуют единичному 25 и нулевому уровням используемых в уст-. ройстве логических элементов . Так как косинусоидальное напряжение симмет рично относительно оси ординат, а ойерация его ограничения и нормирова О ния практически не вносят временного смещения преобразуемых сигналов, то независимо от абсолютных значений уровней ограничения входных сигналов, середина выходных импульсов ограничителя-нормирователя 1 всегда в точности соответствует нулевой Фазе входного косинусоидаль ного напряжения.В устройстве выходные фаэовые импульсы Формируются по положению середины выходных импульсов ограничителя-нораирователя 1, что и обеспечивает ему высокую точность и стабильность работы. Форйирование Фазовых импульсов осуществляется цифровым методом и состоит в преобразовании на 45 каждом цикле (периоде) входного напряжейиявыходных импульсов ограничителя-нормйрователя 1 в двоичйое чйсло, хранении дъбичного чйСланаре- гистре 4, делении его на два и обрат ном преобразовании полученного"резуль-тата во временное положение сигналов .Для преобразования длительностй выходных импульсов ограничителя-нормирователя 1 в двоичное число, эти им пульсы подаются на один иэ входов элемейта И 3, кбторый пропускает поступакцие на второй вход опорные импульсы внешнего генератора с опорной шины 10 на"счетный вход двоичного счетчика 2. После окончания каждого вход- О ного импульса ограничителя-нормирователя в формирователе 7 опорного сигнала вырабатывается одиночный импульс,который поступает на управляющий входблока 6 элементов И и переносит полученное двоичное число с двоичногосчетчика 2 на регистр 4, а затем производит сброс этого счетчика через линию 8 задержки.Выходные Фазовые импульсы по шине11 устройства формируются элементом 5сравнения, на одни входы которогопоступает код текущего значения двоичного счетчика 2, а на вторые - половина значения кода двоичного числарегистра 4, что достигается подключением выходов регистра 4 со входамиэлемента 5 сравнения со смещением наодин разряд вправо, При таком Включении элемента .5 сравнения Фазовыеимпульсы на его выходе появляютсякаждый раз, когда текущее состояниедвоичного счетчика 2 проходит половину его максимального значения, соответствующего величине длительности выходных импульсов ограничителянормирователя 1, т.е. точно посередине каждого выходного импульса ограничителя-нормирователя, или припрохождении входным косинусоидальнымнапряжением по шине 9 формирователянулевого значения его Фазы.Экономический эффект использования предложенного технического решения обусловлен указанными выше еготехническими преимуществами,формула изобретенияформирователь импульсов, содержащий двоичный счетчик, выходы разрядов которого подключены к одному входу элемента сравнения, к другому входу которого подключены выходы регистра и элемента И, входы которого соединены с входной и опорной шинами Формирователя импульсов, а выход - с первым входом двоичного счетчика, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и стабильности Формирователя, в него введены блок элементов И, форюирователь опор. ного сигнала и лйния. задержки, инФормационный вход блока элемента И соединен с выходом двоичного счетчика, а его управляющий вход - с выходом формирователя опорного сигнала и через линию задержки с вторым входом двоичного счетчика, выход блока элементов И соединен со входом регистра.Источники информациипринятые во внимание при экспертизе1, Авторское свидетельство СССР Р 341065, кл. С 08 С 9/04, 1971.2. Авторское свидетельство СССР Р 283702, кл. С 08 С 9/04, 1969 (прототип),716145 Составитель И. НаэаркинаРедактор Н. Каменская Техред Н,Бабурка Корректо 995 Подписноедарственного комитета СССРам иэобретений и открытийЖ, Раушская наб., д. 4/ аэ 9542/4 Тира ЦНИИПИ Гос по дел 13035, Москв
