Добычин

Номер патента: 796728

Опубликовано: 15.01.1981

Авторы: Броновец, Добычин, Дубняков, Логинов, Мкртчян, Сачек

МПК: G01N 3/56

Метки: егореализации, износ, испытания, натрение

...в ор д ной плоскости, а к ним прижимается образец В. Элементы А и Б вращают с одинаковой угловой скоростью в про тивоположные стороны.Таким образом, при работе машины трения может быть реализован безынер ционный режим, т.е. при реверсировании движения в зоне трения не будет иметь место влияния динамических нагрузок на машину трения в основном за счет нереверсированного движения приводов б и 7.Величину силы трения на данной машине можно измерить с помощью неизометрической балки 8, а износ - известными способами.Предлагаемая принципиальная схема осуществления способа испытаний твердых материалов на трение и износ доказывает, что при соответствующем выборе скоростей движения образца В и элементов контробразца Ь и Б и при...

Номер патента: 787832

Опубликовано: 15.12.1980

Авторы: Алейников, Алейникова, Добычин, Чижиков

МПК: F26B 3/06

Метки: зерна, сушки

...2 для подсушки рециркулирую. щего зерна с бункером 3 контактного тепло-массообмена,шахту 4 для досушивания с бункером 5, воздухораспределительную камеру б, охладитель 7, вентиляторы 8 и 9, топку 10, сливной самотек 11 и циклон 12.Устройство при сушке зерна описанным способом работает следующим образом.Сырое зерно поступает в подогреватель 1, где нагревается до предельной температуры в смеси с рециркулирующим зерном, поступающим в подогреватель из бункера 5 по сливному самотеку 11. После подогрева смесь сырого и рецир- О кулирующего зерна подается в бункер 3 контактного тепло-массообмена, где в течение б минут проходит выравнивание температуры и частичное перераспределение влаги между отдельными зернами смеси. Далее зерно проходит в...

Номер патента: 775381

Опубликовано: 30.10.1980

Авторы: Добычин, Кузинец, Курбатова, Розенцвейг

МПК: F04B 37/02

Метки: вакуумная, ловушка, сорбционная

...пружин.Пластины выполнены из широкопористого стекла.На чертеже показана предлагаемаяловушка, разрез.Вакуумная сорбцнонная ловушка содержит корпус 1 с входным патрубком 2, снабженный нагревателем 3и холодильником 4, и размещенные вкорпусе 1 сорбирующие элементы ввиде пористых пластин 5.В корпусе 1 установлены несущие элементы 6 с пазами 7, и пластины 6 расположены в последних, а на входном патрубке 2 посредством термоиэоляционных упругих шайб устаноВ- лен затвор 8. Пластины 5 зафиксированы в пазах 7 посредством термостойких пружин 9. Сорбционные пластины 5 выполнены иэ широкопористого стекла с радиусами пор 500-1000 Аи выше.Описанная ловушка работает следующим образом.Ловушка, установленная на всасывающем патрубке вакуумного...

Номер патента: 763746

Опубликовано: 15.09.1980

Авторы: Алексеев, Броновец, Горячева, Добычин

МПК: G01N 19/02

Метки: зависимости, касательными, между, напряжениями, нормальными, образец, трении

...этого образца является то, что приложением различной нагрузки на яндентор прн вдавливании его в образец нзменяется площадь контакта образца с нн-. дентором, а нормальные напряжения прн этом практически не изменяются, что не позволяет установить связь между касательными н нормальными напряжениями в шнроком диапазоне.Наиболее близким к изобретению по техннческой сущности является образец для определения зависнмостн между касательными н нормальными напряжениями прн тре нни путем вращения вдавленного в него нндентора, выполненного нз двух, плотно соеднненных между собой элементов нз материалов различной твердости 12).Недостатком такого образца является то,что более мягкнй материал может быть нанесен только в виде тонкой пленки, поскольку...

Номер патента: 748180

Опубликовано: 15.07.1980

Авторы: Добычин, Сляднев

МПК: G01N 3/56

Метки: зазора, объема, стыке, твердых, тел

...по исследуежм поверхностям и нагружают требуемой сжимающей силой. При этом объем зазора в стыке будет заполнен газом Х при давлении Р, равном давлению газа Х в атмосфере, окружающей исследуемые образцы (фйг. 1) . После этого. не снимая сжимающую нагрузку, герметизируют стык по его контуру (Фиг. 2) . Эту операцию можно проиэвсдить,например,с помощью лакового или клеевого покрытия, которое наносится на наружные поверхности сопрягаемзх образцов,включая контур стыка (Г на фиг,2),Образцы помщают в газ-носитель (фиг. 3) . Далее замкнутый объем промывают газом У (газом-носителем) до тех пор, пока весь газ Х не будет вытеснен иэ атмосферы, окружающей образцы, Этот момент может быть установлен с помощью масс-спектрометра,...

Номер патента: 740986

Опубликовано: 15.06.1980

Авторы: Джаракян, Добычин, Едигарян

МПК: F16C 11/12

Метки: упругий, шарнир

...заделок. Кроме того, упругиеэлементы имеют плоские поверхности дляжесткого крепления на поворотных элементах, гоНа фиг. 1 представлен упругий шарнир,общий вид на фиг, 2 - схема распопоженияч крепления упругого элемента.Упругий шарнир содержит упругие эле-.менты, каждый из которых выполнен в виде пластины 1 М -образной формы ипи ввиде двугранного угла АСВО ипи АСВР ЕС.Одной своей гранью упругий элемент жестко закреплен на поворотном элементе 2,а другой на поворотном элементе 3. Приэтом линии задепок АО, ВО и ребро двухгранного угла СО пересекаются в центреО, через который перпендикулярно к плоскости зацепок АОВ проходит ось вращения О 1 Оа35Основания 2 и 3 могут быть связаныс помощью четырех упругих элементов,расположенных по периферии...

Номер патента: 715978

Опубликовано: 15.02.1980

Авторы: Броновец, Добычин, Ляпин, Мацепуро, Михин, Спирин

МПК: G01N 19/04

Метки: адгезии

...маятник 7 с образце- держателем 8, в котором установлен образец 9. па одной оси с маятником 7 установлен отрывной маятник 10 с самоустанавливающнмся обраэцедержателем 11 и контробразцом 12. па основании 1 установлен угломер 13, взаимодействующий с лимбом 14, который в свою очередь закреплен на отрывном маятнике 10, Маятник .7 снабжен упором 15, который взаимодействует с фиксатором 16, установленным на отсчетном секторе 17. С помощью фиксатора 16 система, состоящая из маятника 7.и отрывного маятника 10, устанавливается под заданным углом к вертикали.Устройство работает следующим образом.715978 Составитель И.Муэычкинаенова Техред И.Асталош Ко р Ю. Макарен акто Подп тета СССР ткрытий наб., д.9519/40ЦИИ Тираж 1019Государственного ко...

Номер патента: 684395

Опубликовано: 05.09.1979

Авторы: Броновец, Добычин, Литвинов, Мышкин, Харлампович

МПК: G01N 3/56

Метки: маятниковый, прибор, фрикционных, характеристик

...на основании с возможностью поворота. На другом кон це вала 1 О закреплен ротор 1 1 исполнительного сельсина, а его статор 12 установлен с помошью кронштейна 13 неподвижно относительно основания 1. Оба сельсина электрически связаны между собой, при этом первый выполняет роль задающего звена, а второй - исполнительного механизма, оба они образуют устройство синхронизации движения.На основании 1 установлен источник 14 света и напротив него - фотодиод 15, Часть кожуха 9, расположенная между источником света и фотодиодом 15 выполиена в виде прозрачного колпака 16. На хвостовой части маятника выполнена прорезь 17, фотодиод электрически связан с устройством 18 регистрации амплиту ды колебаний, Прибор осцапюц механизмом взвода...

Номер патента: 673338

Опубликовано: 15.07.1979

Авторы: Баранчиков, Готлиб, Добычин, Загарских, Тихомиров

МПК: B21C 25/00

Метки: малопластичных, прессования, противодавлением

...секций,каждая из которых состоит из последовательно соединенных ме с ых катушек, питаем о нного тока.На фиг.изображено устройств шии вид; на фиг. 2 - сечение А а фиг. 1; на фиг. 3 - схема подкл я электромагнитных катушек к гене у трехфазного напряжения.Узел противодавления состоит из секций Б, В, Г, последовательно размещенных на желобе пресса. Каждая секция содержит по две катушки, а всего шесть катушек К 1, Ке, Кз, К 1, Ке и Ко. Внутри индуктора проходит изделие 1, выпрессовываемое из контейнера 2 через матрицу 3 с помощью пресоштемпеля 4.Секции катушек генератору 5 переменного н апример, трехфазному).Устройство работает следующимзом.673338 Формула изобретения 4 ьиг. 7 которое, взаимодействуя с наведенными в изделии токами, приводит...

Номер патента: 638402

Опубликовано: 25.12.1978

Авторы: Анисифоров, Гуреев, Демиковский, Добычин, Клестов, Кулаевский, Осипов, Сеген, Сейфулин

МПК: B21D 15/04

Метки: гофрирования, оболочки, цилиндрической

...связанной с валом привода с одной стороны, а с другой стороны - с солнечным колесом.%Кроме того для повышения производительности труда гофрирующие ролики связаны с солнечным колесом при помощи винтовой передачи,На чертеже дана кинематическая схема предлагаемого усчройства,В корпусе сепаратора 1 установлены валы 2, оси которых образуют с осью оболочки скрещивающиеся линии (на схеме валы условно показаны в плоскости сече-ния). На этих валах консольно закреплены гофрирующие ролики 3 и сателлитные шестерни 4, которые в зоне скрещивания осей входят в зацепление с солнечной шеотерней 5.20Шестерни 4 и 5 выполнены косозубы- ми с одинаковым направлением зуба и образуют винтовую пару, Сумма углов наклона зубьев на шестернях равна углу...

Номер патента: 630573

Опубликовано: 30.10.1978

Авторы: Булимов, Добычин

МПК: G01N 27/07

Метки: парожидкостных, сред, электропроводимости

...сообщающиеся кежду собой посредст 1 вом кварцевой т 1 рубки .1 с лораном 4, который служит для разобе:,анния полостей, Через узлы Б керметизации в полость 2,возведены два одинаковых вольфрамовых элекцрода б. В:полость 2 ;помещена юа 1 пля исследуемого жидкого металла. Обе полости помещены в электрическую печь 7. Устройство снабжено необходимьм 1. пр.1 борам 11 для контроля температуры ги .1 змереиия тока,п напряжения,Раоот" устройства заключается в следующем,Перед началом измерений 11 з полостейо 1 2 (при открытом кране 4) откачиваетсявоздух, после чего иран закрывается. Всреде инвртного газа в,полость 2:вводитсяеапля исследуемого жидкого металла. Затем сосуд за 1 Бл 1 щэуется 1 и помещается впечь 7. При нагрезании жидкость в,полости 2...

Номер патента: 610005

Опубликовано: 05.06.1978

Авторы: Броновец, Добычин, Крагельский, Михин, Сачек

МПК: G01M 17/02, G01N 19/02

Метки: взаимодействия, исследования, фрикционного

...возможнос-.ти исследования фрикционного взаимодействия, например, пневматическихколес.с дорожным покрытием также и втормозном режиме. 45Поставленная цель достигается тем,что механизм вращения, и сбрасыванияобразца выполнен и виде параллельнорасположенных в корпусе валков, каждыйиэ валков снабжен реверсивным приводомвращения, а держатель образца выполненв .виде лотка, расположенного в зонезахвата валков.При этом валки смонтированы на раме, установленной в корпусе с воэможностью поворота относительно оси, пер- "6пендикулярной плоскости полета образца.Кроме того, с целью стабилизациипространственного положения образца вплоскости егополета, на поверхностивалков выполнены канавки, 60На фиг. 1 схематично представленопредлагаемое устройство;...

Номер патента: 597952

Опубликовано: 15.03.1978

Авторы: Броновец, Добычин, Мышкин

МПК: G01N 19/04

Метки: адгезионного, взаимодействия, трении

...к контробразцам, вращают образец и измеряют 30 действующий на него крутящий по величине которого судят о эионном взаимодействии 121.Недостатком этого способа то, что образец, вращаясь во ственной оси, по существу не рует реальный элементарный а ционного взаимодействия тел женин, когда контактирующие сти образца деформируют иове контробразца в направлении в скоростиЦелью изобретенияближение условий испыусловиям работы пар тСогласно изобретенется тем, что контробпоступательно ироны перпендикнормальной нагНа чертеже жная схема реалспособаСущность способа с/У Ф ю Формула изобретения Составитель,.Н.КудрявцевРедакто Н.А истова Тех ед Н,Андрейчук Ко екто .Н.Яцемирская/33 Тираж 1 Государственногопо делам изо 113035 Москва Ж 12...

Номер патента: 591494

Опубликовано: 05.02.1978

Авторы: Добычин, Дубняков, Кумлева, Михин, Николаева

МПК: C10M 3/14

Метки: ипм-2, композиция, смазочная

...таких, как бронзы т 0 марок .БрАЖ 9-4, БрАМЦ 10-1-1,5 и т.д.,иэ-эа сильного износа н высокого коэффициента трения, что не позволяет испольэовать эти и другие сплавы в качестве антифрикционных материалов для б пар трения, скольжения в среде глицерина.Целью изобретения является повышение смазочных свойств композиции при избирательном переносе в З) парах трения сталь - медные сплавы.Цель достигается тем, что предлагаемая композиция дополнительно содер"жит бензотриазол и производные полиоксипропилена общей формулы 25нсОС ньО)591494 Производноеполиоксипропилена общей формулы (1)Глицерин.0,001-0,005 БензотриаэолПроизводноеполиоксипропилена общейформулы (11 0,02До 100 0,2-0,035До 100,Состав Зв Глицерин БензотриаэолПроизводноеполиоксипропилена...

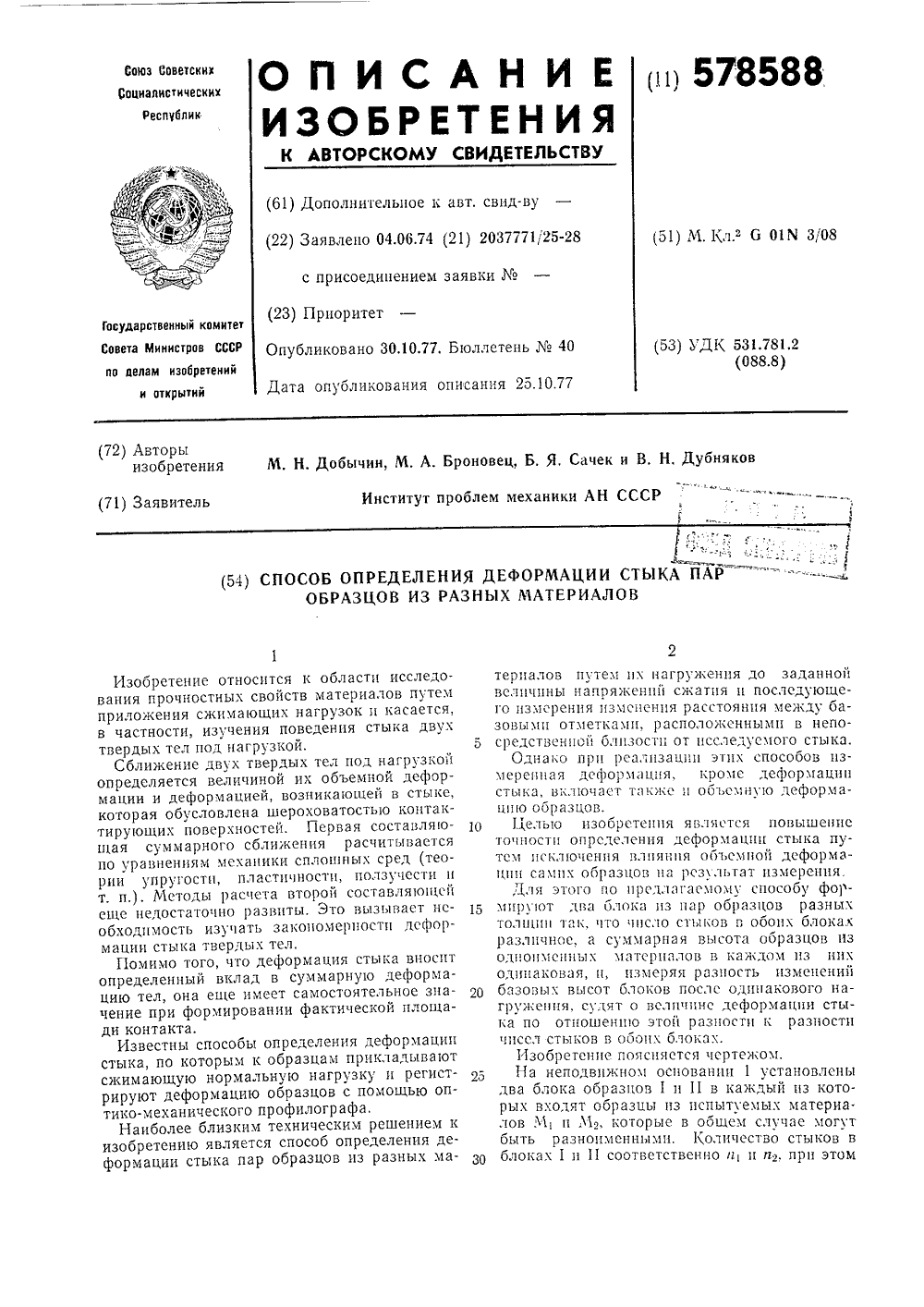

Номер патента: 578588

Опубликовано: 30.10.1977

Авторы: Броновец, Добычин, Дубняков, Сачек

МПК: G01N 3/08

Метки: деформации, образцов, пар, разных, стыка

...11 соотьетствецно н и и 2, при этоми, Ф п 2. Образцы в блоках располагаются в чередующемся порядке по материалам, На первом и последнем образце каждого блока выполнены отсчетные базы, расстояние между которыми является оазовым размером блока. Размеры образцов по высоте и места нанесения баз на образцах блоков подобраны так, что в пределах базового размера сумма высот ка 1 кдого из материалов первого блока равна сумме высот тех же материалов второго блока, т. е.1,1,1+ 1,1,2+ 1,1,3 ++ П,2,2 + П,2,3 +2Отсюда следует, что базовые размеры блоков одинаковы. С помощью нагрузочного устройства 3 и подвижной траверсы 2 к обоим блокам прикладывается нагрузка Р 1 и Р 2 соответственно, которая подбирается из условия, чтобы напряжения сжатия в...

Номер патента: 577437

Опубликовано: 25.10.1977

Авторы: Броновец, Добычин, Кобзев, Сляднев

МПК: G01N 19/02

Метки: трибомеханических, характеристик

...ссьответствующими отпечатками на контробразце и информаторе является длиной отскока. Для измерения максимальной высотыотскока образца проводят повторный эксперимент, при этом измерительное устройствоустанавливают в вертикальном положениина половине измеренной длины отскока,а контробразец смещают относительно егоположения в предыдущем опыте для ударапо свежей поверхности. Расстояние по вертикали от исследуемой поверхности контробразца до отпечатка на информаторе является максимальной высотой отскока, 25Недостаток известного способа заключается в том, что измерение параметровтраектории отскока образца производитсявдвух последовательных опытах. Это вдвсеснижает производительность испытаний по Зосравнению с тем, когда эти...

Номер патента: 550418

Опубликовано: 15.03.1977

Авторы: Добычин, Дубняков, Кумлева, Михин, Николаева

МПК: C10M 3/14

Метки: композиция, смазочная

...оксиалкилированный глицерин общей формулы550418 3молекулярного веса 400 вводят присадки, вес. %: 2,б-ди-трет.бутилфенол 1; фенил-а-нафтиламин 1; амин 1; бензотриазол 3 (глицерол 1).П р им ер 2, В оксиалкилированный глицерин общей формулы П р им ер 3. В оксиалкилированный глицерин общей формулы М; Сн-Сн,(/ о )оЙо),н), 10молекулярного веса 3036 вводят следующие присадки, вес. %: 2,б-ди-трет.бутилфенол 0,1; фенил-а-нафтиламин 1; бензотриазол 3 (глицерол 3),15 Свойства приведены в табл. 1. молекулярного веса 1670 вводят следующие присадки, вес. %: 2,б-ди-трет,бутилфенол 0,1; фен ил-а-нафтил амин 0,1; бензотриазол 0,1 (глицерол 2),Т а блица 1 Сравнительные характеристики некоторых физико-химических свойств предлагаемого и известного смазочных...

Номер патента: 513018

Опубликовано: 05.05.1976

Авторы: Буркат, Добычин, Титова

МПК: C03C 15/00

Метки: пористых, стекол

...отложений, лежит в области 0,01-0,5 Й.Шелочная обработка должна проводиться пряотемпературе не выше + 10 С, в противном,случае нарушается однородность структурыпористого стекла и механическая прочностьизделия, Рекомендуемый интервал темпераотур + 4-10 С.Возможна обработка пористых стекол на,второй стадии растворами соды или аммиа513018ка с рН выше 10-11; Температура обра:ботки и в этом случае не должна превышатьо о1 С С (4-10 С). Скорость удаления слоисых осадков при обработке в щелочных раст,ворах выше, чем при обработке кислотамч.Однако, применение кислот предпочтительно,если необходимо сохранить неизменной первоначальную структуру пористого стекла,Составитель В. Добычино ТехредА, Демьянова Корректор В. Микита Редактор И....

Номер патента: 481821

Опубликовано: 25.08.1975

Авторы: Броновец, Добычин, Логинов, Михин, Симаков

МПК: G01N 19/02

Метки: коэффициента, молекулярной, составляющей, трения

...вложенной в него кольцевой чашей 3, на которой укреплены гильзы 4с соосно расположенными держателями 5контробразцов 6, пружинами 7, упорами 8,винтами 9 и крышками 10.Сосуд 2 снабжен штуцерами 11 и 12 исверху закрыт фланцем 13 с установленным на нем домкратом 14,Динамометр 15 для определения силтрения закреплен на сланце 13 и взаимодействует с упором 16 кольцевой чаши 3,Приводной вал 17 и держатель 18 образца 19 выполнены в виде соосных вертикальных валиков, ось которых совпадает с осью центрального отверстия 20кольцевой чаши 3, и взаимодеАтвуют одомкратом 14 и приводом вращения 21 соответственно.Установка работает следующим образом.25 Фланец 13 с домкратом 14 демонтируют дляобеспечения доступа в полость сосуда 2.В держатели 5...

Номер патента: 473937

Опубликовано: 15.06.1975

Авторы: Броновец, Добычин, Ляпин, Мацепуро, Михин, Спирин

МПК: G01N 19/02

Метки: механических, оценки, свойств, фрикционных

...катком 9, катящимся при движении маятника по кониру 10 и с подпружиненным в радиальном направлении упором 11. Коромысло снабжено плоской пружиной 12 и спиральной пружиной 13 и имеет возможность поворачиваться относительно оси 14. Пружина ускоряет отвод фиксатора в сравнении с его свободным отбрасыванием при схождении с копира. Упор 11 и коромысло 8 связаны между собой ограничителем 15. В отведенном положении маятник фиксируется с помощью электромагнита 16, который для задания требуемого вектора скорости сбрасывания образца может устанавливаться в требуемом положении на копире. На основании электромагнита закреплен двигатель 17, который фрикционным способом сообщает образцу требуемую угловую скорость, измеряемую тахометром 18.Корпус...

Номер патента: 447521

Опубликовано: 25.10.1974

Авторы: Добычин, Кузиниц, Розанов, Розенцвейг, Черниговский

МПК: F04B 37/02

Метки: вакуумный, насос, сорбционный

...насос. В корпусе 1 размещен вибротранспортер2, по оси которого установлено регенерационное устройство 3 с нагревателями 4. В верхней части регенерационного устройства размещено сито 5, служащее для удаления из сорбента пыли и осколков гранул. Регенерационное устройство сондинено с вибротранспортером каналом 6 в форме полутора. На наружной поверхности регенерационного 0 устройства установлена цилиндрическая заслонка 7, соединенная с приводом 8. Между нагревателем и регенерационной колонкой помещены экраны 9. Хладагент подается в полость 10 по трубопроводу 11. Обезгажнва ние сорбента в регенерационном устройствепроизводится насосом предварительного разрешения через трубопровод 12. Сорбент 13 перемещается по вибротранспортеру с...

Номер патента: 375043

Опубликовано: 01.01.1973

Авторы: Вители, Всесоюзный, Гордеев, Добычин, Дронюк, Изобретени, Колотновер, Ростовцева, Сельского, Снигур, Тариович, Тютерев, Чижиков

МПК: A01C 1/08

Метки: семян

...с промежуточной емкостью 2, насоса 3, коммуникации 4, экспозиционной емкости 5 с датчиками уровня б, 7,етения является обеспечение процесса и повышение произзапорного клапана 8, термометра 9, с загрузочно-выгрузных транспортеров 10 узла 12 для сушки семян и отделения о воды, включающего платформу 13 суш 1 5 го устройства, водоотделитель 14 с наным сборником 15 и калорифер 16.Установка работает следующим образом.Жидкость из резервуара 1 поступает в емкость 2. После ее наполнения насосом 3 жид кость перекачивается по коммуникации 4 вэкспозиционную емкость 5, По достижении водой уровня дат 1 ика б подаа жидкости в емкость прекращается и начинается циркуляция ее между экспозиционгаой и промежуточ ной емкостями. Включается подогрев...

Номер патента: 391253

Опубликовано: 01.01.1973

Автор: Добычин

МПК: E04G 21/16

Метки: вальцовки, полотнищ

...одного из которых имеет форму эллипсоида, а поверхность другого - форму гиперболоида, причем первый из валов выполнен с нажимным механизмом, а второй -с реверсивным приводом его вращения.На фиг. 1 изображен общий вид устройства; на фиг. 2 - рабочее, положение валов сдеформированным между ними корпусом,На концах направляющих элементов 1, образующих скобу, смонтированы рабочие органы устройства: вал 2, имеющий поверхность эллипсоида с нажимным механизмом 3 и домкратом 4, и вал 5 с реверсивным приводом б.Устройство работает следующим образом, Направляющие элементы 1, имеющие фор му скобы, с помощью грузоподъемного крана,застропленного крюком грузовой подвески за проушину 7, поднимают в вертикальное положение и надевают сверху вниз на...

Номер патента: 389385

Опубликовано: 01.01.1973

Авторы: Добычин, Сол

МПК: F28B 1/02

Метки: вертикальный, кбжухотруёный, конденсатор

...юстсмес жсц предлагаемый коив полый стержень, попеНа фиг, 1 изоденсатор; ца фигречный разрез. Конденсатор р ующим обработае ом УИзобретение относится к теплОэцергв частности к конденсаторам для гасмесей.Известны вертикальные кожухотрконденсаторы, преимуществепно для гасмесей, содержащие трубы с турбулизшими вставками в верхней части и которы для подвода и отвода среды, в поцем из которых размещении наполнитегидрофильного материала,Предлагаемый, конденсатор отличаетизвестных тем, что в нижней частиустановлецы полые, стержни, с продольрадиальными ребрами, заполненные гфильным материалом и опирающиеснаполнитель.Это позвалит повьосить эффективул авливания коидесосирующейся извлаги.,вдажненныи газ,входит,в аппарат чере Вертикальный...

Номер патента: 383548

Опубликовано: 01.01.1973

Авторы: Авторы, Вердеревский, Головкин, Добычин, Ермолюк

МПК: B21C 43/00, B23D 79/06

Метки: гратосниматель, труб

...плоскости и резец поджимается к внутренней образуюшсй трубы, срезая внутренний грат. Чтооы ограничить врезание резца в тело трубы, гратосниматель снабжен верхними роликами 6 и 18. При приближении к резцу стыка в трубной заготовке в систему управления насосной станцией подается импульс, в результате которого полача масла в полость заполнения 7 прекращается. Штанга гратоснимателя опускается, отводя резец от трубы. После прохождения стыка система управления насосной станцией получает повторный импульс, полача масла в полость заполнения 7 возобновляется, гратоснпматель прололжает удаление внутреннего трага до полхола очередного стыка. Затем цикл повторяется, Во время отвола и подвода резца устрой383548 1 ство, состоящее из двух боковых...

Номер патента: 333445

Опубликовано: 01.01.1972

Авторы: Добычин, Попов

МПК: G01N 13/02

Метки: коэффициента, натяжения, поверхностного

...жения,оверхи, отючения поме- мате- жид- измеи капярный я вы- натяции.С целью исключения влияния гравитационного поля ло предлагаемому опособу каплю исследуемой жидкости помещают на дно сосуда, изготовленного из материала, не смачиваемого этой жидкостью. Капля при этом принимает форму лепешки радиусом Я и высотой Ь. Сосуд с каплей приводят в состояние невесомости, и капля начинает двигаться, При движении ее энергия тратится на прео 1Изобретение относится к динамическим методам определения коэффициента ловерхностного натяжения на границе двух сред, в частности, на границе жидкий металл - пар этого металла и т. д.Известны способы определения коэффициента поверхностного натяжения ло движению капли, падающей из пипетки, обладают...

Номер патента: 313155

Опубликовано: 01.01.1971

Авторы: Добычин, Иванов, Институт, Некрасов, Орданович, Смирнов, Шкуратов

МПК: G01P 5/07

Метки: 313155

...часть наверну та головка корпуса 15. К головке корпусапривернут стакан 16, на котором крепится блок щеток 17 токосъемника, Ориентирование вертушек прибора по ветру осуществляется флюгаркой, которая вворачивается в штуцер 20 18, приваренный к колонке 9. Электрическоесоединение блока датчиков с электронным блоком осуществляется через разъем 19.В электрической схеме устройства оси чувствительных элементов соединены с осями 25 двух асинхронных тахогенераторов 20 и 21переменного тока. Обмотки возбуждения этих тахогенераторов запитываются от источников 22 переменного напряжения частотой. Сигналы с выходных обмоток тахогенераторов ча- ЗО стотой н амплитудами, пропорциональнымискоростям вращения вертушек, поступают на схему 23 вычитания и...

Номер патента: 313144

Опубликовано: 01.01.1971

Авторы: Броновец, Добычин, Михин

МПК: G01N 19/02

Метки: коэффициента, прибор, трения

...мере, один из которых установлен с возможностью перемещения для освобождения шара из фиксированного положения.20 Устройство для измерения параметров отскока шара выполнено в виде листа копирной бумаги, наложенной на контрольный лист.На чертеже изображена схема предлагае мого прибора.Прибор состоит из корпуса 1, в который вовтулке 2 на подшипниках 3 установлена оправка 4 с установленным на пей исследуемым образцом 5, закрепленным через шайбу 6 гай кой 7. На колоннах В находится траверса 9 скронштейнами 10 и 11, на которых на двухпарах плоскопараллельных пружин 12 и 13 установлены втулки 14 и 15 с фиксаторами 1 б и 17. Фиксатор 1 б закреплен гайками 18 за кронштейн 10 и его крепление относительно кронштейна используется для...

Номер патента: 306398

Опубликовано: 01.01.1971

Авторы: Броновец, Добычин, Михин

МПК: G01N 19/02

Метки: коэффициента, трения

...и не могут быть использованы для определения коэффициента трения при высоких (более 10 л/сек) относительных скоростях скольжеетения - создание способа опоэффициента трения, который ределить и его составляющие, а рить диапазон параметров соуЭта цель достигается путем относительного перемещения исследуемого образца и шара с заданной скоростью скольжения, измерением параметров соударения, обусловленных скоростью скольжения, что осуществляется следующим образом. На оправ навливают п заданной 15000 об,ли рая обеспеч ния, в захва разом, чтоб свободно п поверхность лью получе тельного с шара и ди ной с приводом, устаск, который вращают сскоростью (до иском на высоте, котоанную скорость соударе. авливают шар таким обобождении захватов он...

Номер патента: 292409

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Добычин, Дорожного, Зайцев, Лаваришек, Петрунькин, Фридман

МПК: B28B 1/087

Метки: biib, в.ф, вибропривод, резонансный, чу

...виброплощадке.Вибропривод состоит из продольных балок рабочего органа 1, связанных поперечинами 2. Между полками продольных балок проходит штанга 3, на конце которой закреплен вибратор 4 направленного действия, сообщающий штанге 3 горизонтально направленные колебания. По длине штанги равномерно распре.делены упоры б, с которыми связаны упругиеэлементы б. Другие концы упругих элементовсвязаны с рабочим органом болтами 7, прохо 5 дящими через бобышки 8, жестко скрепленныес продольной балкой. Вибраторы 4 синхронизируются между собой с помощью карданного вала 9,В предлагаемом виброприводе могут быть10 использованы металлические, резино-металлические, пневмобаллонные и гидробаллонныепружины, а также их комбинации.Устройство работает...
