D21F — Бумагоделательные машины; способы производства бумаги на них

Номер патента: 139927

Опубликовано: 01.01.1961

Авторы: Золотов, Ильинский, Кострюкова, Маркушкин, Николаева, Семенович, Соловьев, Шеремет

МПК: D21F 1/18

Метки: волокнистой, картона, массы, рулонного, формования

...с вакуумотсосом, перекрь 1 тые перфорированным листом б,Подлежащий обработкемассы подается по трубам в139927даря движущемуся транспортеру 8 и гидравлическому подпору, создаваемому самой массой, находящейся в бункере, попадает в клинообразную профилированную полость, образуемую верхней формующей плитой 4 и вакуумным столом 1, где в результате совместного и одновременного воздействия виораций и вакуума в условиях использования клинообразной профилированной формы полости, происходит энергичное отделение влаги и формование полотна материала. При этом, чем ближе обрабатываемый материал перемещается к выходной калибрующей щели, тем более возрастают силы воздействия на него как со стороны вакуума, что достигается значительным увеличением...

Номер патента: 140674

Опубликовано: 01.01.1961

Автор: Фарбер

МПК: B31F 1/16, D21F 11/12

Метки: бумаги, повышенной, растяжимости

...ипоказатель растяжимости и лучшие динамические свойства,но важно для мешочной бумаги.На чертеже изображена принципиальная схема воздействия резиновой армированной кардотканью ленты на бумажное полотно,При попадании бумажного полотна 1 с определенной влажность.омежду резиновой лентой 2 и обогреваемым валом 3 вследствие того,что ( где) остается равным ( сс 1) и следовательно ( сг 1) сжимаетсядо ( г 1 е), возникает сжимающее усилие со стороны ленты на полотнобумаги.В результате бумага получает мелкий креп (микповышенный показатель растяжимости (10 - 12%).Параметры процесса следующие:1) влажность (относительная) бумажного полотна 4150 о;2) температура обогреваемого вала 100;3) твердость резиновой ленты 45 - 50 по Шору.Резиновая лента 2...

Номер патента: 140759

Опубликовано: 01.01.1961

Автор: Джон

МПК: D21F 5/16

Метки: бумаги, подсушки, ткани

...3 полифазным переменным током. Электроды могут быть размещены на поверхности вала в виде параллельных оси вала полос (фиг. 1) или в виде колец (фиг, 3), соосных оси вала, и каждый электрод в отдельности присоединяется к соответствующей фазе источника питания, Пространство между электродами заполнено электроизоляционным материалом.Обрабатываемая ткань 4 или другие материалы, например бумага, при своем движении частично обертывает поверхность вращающегося вала с электродами. Электрический ток 5 проходит через участки ткани, расположенные между электродами, и, выделяя тепло, испаряет часть имеющейся в ткани влаги, Поверхность вала может быть покрыта слоем полупроводника б, например, силиконовой резиной или синтетической смолой, в состав...

Номер патента: 141744

Опубликовано: 01.01.1961

Авторы: Белов, Щипунов

МПК: D21F 1/66

Метки: бумагоделательных, воды, волокна, машин, методом, оборотной, флотации, частичного, электролиза

...сточной воды бумагоделательной машины и сбсра скопа.Го массопроводу 1 в электролизер 2 поступает вода, содержагцая волокна. За снег частичного электролиза поступающей воды в элсктролизере 2 происходит насыщение ловушечной воды пузырьками газов, находящихся в мелкодисперсном состоянии. При этом наблюдается эффективное сцепление пузырьков газа с волокном и флотация их па поверхность ловушки, с которой ведется непрерывный съем скопа съем- ником 3. Опущенные в отстойну 1 о часть ловушки вертикальные перегородки 4 позволяют снять вихревое движение воды, создавая тем самым благоприятные условия для флотацпи волокна. Дальнейшее движение осветленной воды 5 показано стрелками, а скопление волокоч съемником направляется в отстойник 6.Описанный...

Номер патента: 141745

Опубликовано: 01.01.1961

Авторы: Демьянченко, Шемет

МПК: D21F 1/06

Метки: ванне, картоноделательной, круглосеточной

...связанный с регулятором уровня массы в ванне.На чертеже изображена схема ванны круглосеточной картоноде. лательной машины с предлагаемым приспособлением.Ванна 1 машины соединена с массонапускным устройством, каналом 2 и переливом 3. Кроме того, ванна 1 снабжена отверстием в виде щели 4, соединяющей ванну с каналом на уровне ниже перелива 3, Для регулирования живого сечения щели 4 она может быть оборудована жалюзи 5. На переливе массы в ванну установлен поплавок б, закры. ваюший все зеркало поверхности массы между сеточным барабаном 7 и противоположной стенкой канала 2.Поплавок б связан с регулятором уровня массы в ванне и является его датчиком.Таким образом, при подаче массы в ванну из массонапускного устройства наличие 1 кроме...

Номер патента: 142868

Опубликовано: 01.01.1961

Авторы: Анкудинов, Белеевская, Бураков, Гейсберг, Рытова, Селезнева, Сергеев, Шемков

МПК: D03D 25/00, D21F 7/08

Метки: волокнистой, массы, сукон, технических

...должны сохраняться как можно дольше.Из литературы известен способ повышения срока службы таких сукон заключающийся в прочесывании шерстяного волокна (при изготовлении сукон) и получении пушистой пряжи с наименьшим содержанием коротких волокон (авт. св. Не 124300 от 1959 г.).Предлагаемый способ изготовления волокнистой массы для технических сукон, используемых, например, в бумагоделательной промышленности, позволяет уменьшить вытяжку сукон и создать на них устойчивый ворс. При этом улучшаются эксплуатационные условия обслуживания бумагоделательных машин и упрощается их конструкция (отпадает надобность в длинных натяжках для компенсации вь 1 тяжки сукна). .Сущность способа заключается в том, что в композицию смесок вводят от 20 до 40%...

Номер патента: 143651

Опубликовано: 01.01.1961

Авторы: Иванова, Финкельштейн

МПК: D21F 7/06, G01N 15/00

Метки: бумаг, печатных, прибор, пылимости

...и точно соответствует поведению бумаги в печати.На основании 7 смонтированы две стойки 8, в которых закреплены подшипники нижнего стального цилиндра 9 и верхнего цилиндра 10, покрытого слоем офсетной резины черного цвета (такая резина обладает достаточной липкостью и на ней удобно производить подсчет белых пылинок). Нагрузка на образец между цилиндрами создается весом верхнего из них, а также набором грузов 11, воздействующим на верхний цилиндр через систему рычагов и тяг, соединенных шарнирами. Вращение нижнего цилиндра производится при помощи маховичка 12, на оси 13 которого закреплена шестерня 14, входящая в зацепление с шестерней 15, закрепленной на оси нижнего цилиндра. Перед началом испытания рычажки 1 б со скользящими в их...

Номер патента: 150353

Опубликовано: 01.01.1962

Автор: Тищенко

МПК: D21F 1/02, D21F 1/54

Метки: пенообразования, предотвращения

...чертеже схематически изображено такое устройство, ус ленное перед напорным ящиком бумагоделательной машины и венное со сборником бумажной массы.Цилиндрический корпус 1 устройства закреплен на вертикальном патрубке 2 вводной трубы 3, идущей от сборника (на чертеже не показан) бумажной массы и снабжен крышкой 4, имеющей патрубок 5, подсоединенньш к вакуум-насосу на чертеже не показан) и смотровой люк 6, К дну корпуса 1 приварен патрубок 7, к которому присоединяот150353отводную трубу, идущую к напорному ящику бумагоделательной машины,Внутри корпуса 1 на свободном конце патрубка 2 неподвижно укреплена деаэрационная тарелка 8 с концентрично расположенными в ней переливными бортиками 9, предназначенными для перемешивания бумажной...

Номер патента: 152232

Опубликовано: 01.01.1962

Авторы: Быстренин, Кроль

МПК: D06C 15/08, D21F 3/08

Метки: валы, машин, отделочного, отжимные, производства, текстильного

...вместе с валом 1 могутповорачиваться относительно пальцев 5. Возможность говорота позволяет регулировать расстояние между центрами валов 1 и 3, а такжеразводку и прижим валов.Для поворота букс 2 вместе с валом 1 имеется механизм пма 7 пневматического типа, установленный на направляющих бМ 152232полненный в виде нескольких коробок, каждая из которых содержит крышку 8, мембрану 9 и шток 10, и расположенных под ними тележек, выполненных в виде двух роликов 11, закрепленных на крышках 12. Ролики имеют возможность вращаться на оси И и взаимодействуют с соответствующим штоком 10 и мембраной 9, Шток, в свою очередь, свободно опирастся на крышку 12.При отсутствии сжатого воздуха в коробках пружины 14 отводят вал 1 в верхнее положение, при этом...

Номер патента: 152233

Опубликовано: 01.01.1962

Автор: Каменев

МПК: D06C 15/08, D21F 3/08

Метки: вал, машин, отделочных, отжимной, текстильных

...нагрузки); на фиг. 2 - то же (после приложения нагрузки); на фиг. 3 - схема вала в другом выполнении (до приложения нагрузки); на фиг. 4 - то же (после приложения нагрузки),Вал имеет сердечник 1 с цапфами 2, который несет цилиндрическую рубашку 8. Последняя плотно закреплена на незначительной длине сердечника (в средней части). Концы сердечника 1, на которые насажены диски (на фиг. 1 - 4 не показаны), от места крепления рубашки о к цапфам 2, выполнены с убывающим диаметром. Поверхность сердечника снабжена кольцевыми выступами 4.Работа вала для текстильных отделочных машин осуществляется следующим образом.Под влиянием нагрузки Р на вал сердечник 1 изгибается и взаимо.действует с рубашкой 3 по прямой линии. При этом рубашке, работающей...

Номер патента: 152378

Опубликовано: 01.01.1962

Авторы: Первушин, Цветков

МПК: B65H 35/04, D21F 13/06, D21G 9/00 ...

Метки: валу, картона, картоноделательной, листов, многослойного, разрезания, съема, форматному

...слоев, необходимо дать возможность выходу попавшего с массой воздуха во избежание образования пузырей. Для этого служит резиновая лента 2, закрепленная на кронштейнах 3 при помощи зацепов 4, которые при вращении вала 1 скользят по направляющей 5, при этом лента прижата к поверхности вала. В месте схода с направляющей лента резко отходит от поверхности вала и вырывает полосу элементарного слоя приставшего к ее поверхности, Когда лента проходит мимо щелевого спрыска б, этот слой смывается и поступает в сборник.152378Звездочка 7 взаимодействует с кулачком 8, укрепленным на валу 9 барабана, и выступом 10 тяги 11, после намотки определенного числа слоев, отсчитываемых звездочкой, тяга через систему рычагов перемещает подвижной упор 12....

Номер патента: 156415

Опубликовано: 01.01.1963

МПК: D21F 2/00, D21F 9/02

Метки: 156415

...с Воз;0 кностыо рег л 31 рОВа 1 Ня В Гэризочталъноз напраВленип и расположенных перел сеткоц валю(ах.На чертеко изобраи(с;1 а кинсагическая схс.а прелложс;1 ои машины.Ма.нина состоит из обезвоживаюшего и форауОН 1 его устройств, установленных над обшпм оассепю., 1.Обсзвожпвающее устройство представляет собой натянутую на горизонтальных валах 2, 8, -., 5 и соприкасаОцлося с обезвоживаоцпм валом 6 бесконечну 1 О сетку 7, Волокнистая асса подается на ооезвоживаюший вал через массопапускное прпспосооление 8 и сбрасываетсяМ 15 б 415 под действием центробежных сил с вала 4 на наклонный экран формующего устройства, образованный участком из бесконечной движущейся ленты 9 между натяжными, регулируемыми валиками 10,Лента 9 приводится...

Номер патента: 156416

Опубликовано: 01.01.1963

МПК: D21F 13/06

Метки: 156416

...с помощью которого устанавливается необходимое усилие для разгона ножа. Нож удерживается в исходном положении с помощью упора 9, ролика 10 и рычага 11 самозапираюшейся защелки.По достижении необходимой толщины слоя датчик толщиномерз дает сигнал на пневмоклапан, управляющий мембраной 12 рычага 11 защелки. Сжатый воздух по трубке 18 подается к мембране 12, и рычаг 11 освобождает ролик 10. Накопленная потенциальная энергия сжатого воздуха превращается в кинетическую энергию ножа 5, закрепленного в колодке 1-1 и движущегося со сдувочными трубками 15. Усилие на нож передается от пневматических мембран 1 б через систему рычагов 17. На корпусе ресивера закреплены демпфирующие цилиндры 18 с поршнями 19, предназначенные для гашения...

Номер патента: 156926

Опубликовано: 01.01.1963

МПК: D06C 15/08, D21F 3/08

Метки: 156926

...вал 1 имеет сердечник 2 с цапфами 3, несущий цнлнндри:ескую рубашку 4, закрепленную в средней части сферической бомбировкой. Бомбировка выполнена в виде двух кольцевых сферических поверхностей б на сердечнике 2, опирающихся на кольцевые цилиндрические ложементы б рубашки 4. Для предотвращения осевого перемещения рубашки на сердечнике установлена втулка 7 на клиновых шпонках 8.Рубашка 4 закреплена на сердечнике 2 такхке с помощью кулачковой муфты 9 из упругого материала, которая передает крутящий момент, образующийся между рубашкой и осью вала 1 прн его вращении. Кулачковая муфта помещена между кольцевым ложементом б рубашки и втулкой 7.Я 15 Я 6 Предмет изобретения 1. Отукимной вал для машин Отделочного текстильного и Оумажного...

Номер патента: 157215

Опубликовано: 01.01.1963

МПК: D21F 1/00

Метки: 157215

...на формующее устройство 2, регулируется уровнем ее в напускном устройстве 1, величиной раскрытия массонапускной щели 11 и концентрацией.Формующее устройство 2 разделено на пять секций. В первых двух секциях вакуум создается барометрической сифонной трубой 12, поскольку присоса воздуха через слой массы нет, а с торцов непрерывно подается вода из спрысковых труб 18, препятствующая проникновению наружного воздуха с края сетки 14, Последующие секции соединены с вакуумной системой гидрозатвора 15. Обезвоживание ведется до исчезновения воды на поверхности полотна, что соответствует началу присоса воздуха сквозь сырое полотно. Зеркало залива должно находиться на средней части последней сетки, Вакуум в отсасывающих секциях регулируется...

Номер патента: 157883

Опубликовано: 01.01.1963

МПК: D21F 11/14

Метки: 157883

...между первым валкомцым транспортирующим.На фиг, 1 изображена прима устройства; ца фиг. 2 -реотсоса волокна.Движущееся волокносетке 2 шахты отсоса, пкоторый отсасывает его нципиальная схе хема валка стро ример, с проклеив преимуш полненцо 1, расположенное на опадает под валок 3, от сетки и переносит Валок 4 о проклеива тсасываю лка распо сасываст волокна к Ших ва, ываюши ния.щих валков следуюожеца неподвижная еплены две продольцевые кожаные мацнь ороц прик и две кол в верхне форцрова под валок 4. сетке 5 вацньУстройство шее. В пут р и трубка б, к к цые манжеты строиства для перемещения воср, с сетки шахты подсоса на жеты 8, скользяшие по внут сти врагцаюшейся перфорцро Полость А валка межд маь на с полостью Б отверстия ми с опредезенцым...

Номер патента: 159716

Опубликовано: 01.01.1964

МПК: C04B 26/12, D21F 5/02

Метки: 159716

...различные составы на основе асбестового волокна и смолы, применяемые для изготовления уплотнительных колец сушильных цилиндров бумагоделательных машин.Однако износоустойчивость колец из таких составов недостаточна.Повышение износоустойчивости уплотнительных колец достигается тем, что состав содержит по весу в пересчете на абсолютно сухое вещество асбестового волокна 65 - 67%, фенолформальдегидчой смолы 30 - 33% и порошкового серебристого графита 3,5 - 5%.Пластмассовые уплотнительные кольца изготовляют из композиции, в состав которойвходят:Хризотил - асбестовое волокнотретьего или четвертого сорта(наполнитель) . . . . . . . 65 - 67% Фенолформальдегидная смолаСБС(склеивающая основа) . 30 - 33% Порошковый серебристый...

Номер патента: 160937

Опубликовано: 01.01.1964

МПК: B31F 1/00, D21F 1/00

Метки: 160937

...машины на узкие продольные полосы, которые затем обрабатывают обычным способом, т. е. полосы проходят прессовую и сушильную части машины. Благодаря уменьшению ширины полотна высушивание сопровождается заметным снижением усадки в поперечном направлении, а следовательно, и деформации бумаги.Для осуществления предложенного способа водяные спрыски включают во время движения бумагоделательной машины так, что спрыски разделяют движущееся сырое бу полотно на полорессовую и сушил шение поперечно ного в виде поло чя бумаги, вырао нного помола, гддолжен быть мин ьки, чертежной,ет изобретения Способ изготовенно из массыпа снабженнойделательной машчто, с целью умесырое бумажноеь ашины предварщи водяных спполосы и затемспособом. вления оумаги преим...

Номер патента: 160939

Опубликовано: 01.01.1964

МПК: B31F 1/12, D21F 11/12

Метки: 160939

...стве до 7% и раствор сернокислого глинозема 23% по отношению к весу абсолютно сухого волокна, после чего формование бумажного полотна, его крепирование производят на бумагоделательной машине.В основе способа получения бумаги лежит ступенчатый размол сульфатной беленой Целлюлозы в ролле: обработка массы в ролле меламинофорвтальдегидътой смогтой, вводимой до 7% к весу абсолютно сухого волокна; осаждение смолы на волокнах сернокислым глиноземом, задаваемым в количестве 23% также к весу абсолютно сухого волокна; формование полотна бумаги на сеточном столе с азаплитудойт тряски 7-8 мм и частотой ко лебаний 180190 колебаний в минуту; крепироваиие на сушильном цилиндре бумагоделательной машины при сухости 7585%: сушкой в ткрепированном виде...

Номер патента: 162025

Опубликовано: 01.01.1964

МПК: D21F 11/12

Метки: 162025

...Первая пара валиков служит для предварительного водоотжим а, а вторая - для последующего. Трапспортер предназначен для подачи листов к водоотжимным валикам,Ребристые валы служат для окончательно- по отжатия влаги из листов и для придания листам гофрированной формы, Нижнип ребристый вал б выполнен с волнистой наружной поверхностью, рассчитанной по размерам гофр листа бемита. 1-1 а концах вала закреплены реборды, которые имеют то же назна чение, что и реборды валика 2. Верхний ребристый вал 6 пе имеет реборд. Для лучшего стекапия воды верхние валы смещены по отношению к нижним под некоторым углом к вертикальной оси,Плетеная сетка 7, выполненная в виде бесконечной ленты, предназначена для подачи листов между валиками и для предотвращения...

Номер патента: 162420

Опубликовано: 01.01.1964

МПК: D21F 1/00, D21H 1/00

Метки: 162420

...картона производятся между синхронно движущимися сетками 2 и 3, сначала в вертикальной части, затем - в горизонтальной. Пульпа обезвоживается дефлекторами 7, предотвращающими отбрасывание воды на сетки и собирающими ее в ящики 10. На горизонтальной части сеток картон формуется подвижными отсасывающими устройствами 11 с транспортерными лентами 12 и отсасывающими ящиками 18.Пульпа поступает из напорного ящика 1 закрытого типа через воронку 14 между грудными валами 4 в зону формования - в вертикальную часть между движущимися сетками 2 и 3. Уплотнение пульпы на сетках обеспечивается уплотнительными боковыми плоскостями с гидравлическим или пневматическим прижимом, На пути движения пульпы вода из массы отсасывается при помощи...

Номер патента: 162648

Опубликовано: 01.01.1964

Авторы: Бутылочкин, Федоров

МПК: B66F 3/08, D21F 7/00

Метки: бумагоделательной, намотки, размотки, сетки

...электродвигателя через червячную передачу. Посредством вала с фланцем штанга присоединена к ручному приводу, служащему для ее подъема и опускания.На фиг. 1 представлено предлагаемое приспособление, общий вид; на фнг. 2 - кннематическая схема приспособления.Приспособление смонтировано на самоходной тележке 1 и включает: редуктор 2 польема и передвижения, винтовой домкрат д, электродвигатели 4, 5, телескопическую поворотную штангу б.Поворотная штанга состоит из трех металлических труб, вставленных телескопически одна в другую. Выдвигая и вдвигая трубы при помощи зубчатого ручного привода 7. можно изменить длину штанги и обеспечить намотку сеток различной ширины.Поворотная штанга присоединена посредством вала с фланцем к ручному приводу 7,...

Номер патента: 164788

Опубликовано: 01.01.1964

Автор: Шемет

МПК: D21F 11/06

Метки: картона

...вырабатываемый на цилиндровых сеточных машинах, особенно на многоцилиндровых быстроходных машинах, имеет неодинаковую прочность и эластичность в продольном и поперечном направлении. Для уменьшения деформации растяжения картонного полотна между узлами машины устанавливаются автоматические регуляторы натяжения полотна.Предлагается применить предварительную искусственную усадку в продольном направлении влажного элементарного слоя картона в момент переноса его на приемное сукно.Это осуществляется путем вращения точного цилиндра с такой окружной с ростью, чтобы линейная скорость сеточной поверхности цилиндра в точке соприкосновения с сукном превышала линейную скорость движения последнего на 0,5 - 1%. Прн этом 5 происходит...

Номер патента: 165368

Опубликовано: 01.01.1964

Авторы: Иваг, Иванов

МПК: D21F 1/24

Метки: бумагоделательной, исполнительный, механизм, пневматической, сеткои, сукноправки

...ННЫ, ВКЛ 11 невматнчески 1 о щи й ся тем О можности пра ском так и ца нены горизонт которым устан перевода меха5 Подписная группа Л: 8 ч Автоматизация правки сетки бумагоделательных машин как существующих, так и вновь устанавливаемых является важной составной частью комплексной автоматизации производства бумаги и картона. В настоящее время существуют различные исполнительные механизмы пневматическои сетко- и сункоправки для бумагоделательцой машины, включающие правильный валик, пневматический и ручной приводы, Однако все оци сложны конструктивно и металлоемкн.Предлагаемый исполнительный механизм обеспечивает правку сетки как на автоматическом, так и ня ручном режиме.С этой целью приводь 1 соединены горизон тальным винтовым штоком, над...

Номер патента: 165963

Опубликовано: 01.01.1964

Автор: Цыпл

МПК: D21F 1/02, D21F 1/06

Метки: бумажной, валик, массы, перемешивания

...ящика, размещенного передгоризонтальной сеткой бумагоделательной машины, выполненные в виде трубы с перфорированными стенками. Такие валики толькочастично диспергируют бумажную массу.Описываемый валик повышает степень перемешивания, а также равномерно распределяет бумажную массу по ширине горизонтальной сетки.Для этого он выполнен в виде соосно смонтированных труб с зазором между ними,Стенки труб перфорированы так, что отверстия в стенке одной трубы расположены против перемычек между отверстиями в стенкедругой трубы,На чертеже изображен предлагаемый валик, поперечный разрез.Корпус валика образован из соосно установленных двух труб: внешней 1 и внутренней 2, между которыми имеется зазор. Каждая труба выполнена с отверстиями 3 в...

Номер патента: 166882

Опубликовано: 01.01.1964

Автор: Иванов

МПК: D21F 7/06

Метки: автоматической, листов, сортировки

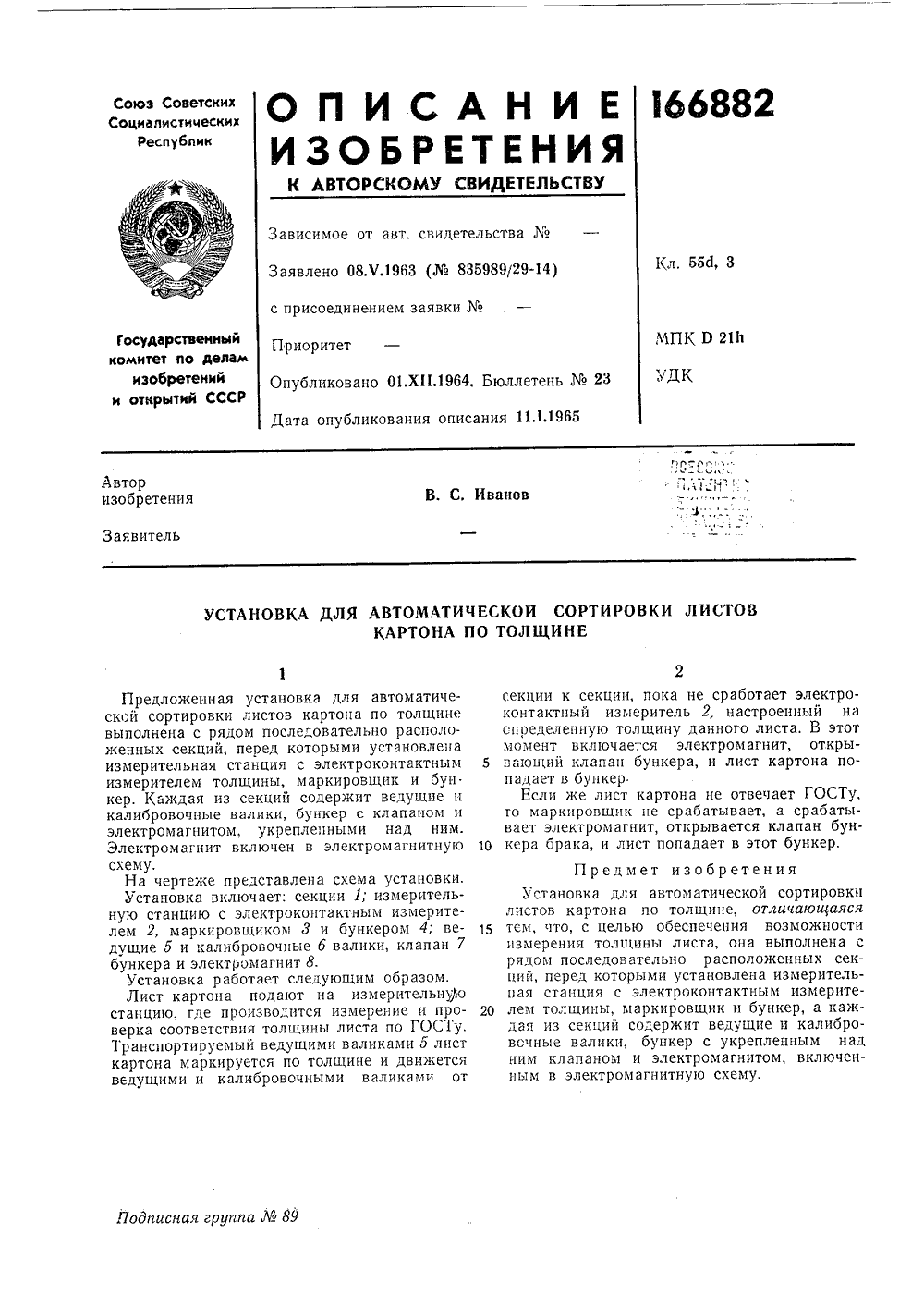

...включает: секции 1, изме ную станцию с электроконтактным из лем 2, маркировщиком 3 и бункером дущие 5 и калибровочные б валики, кл бункера и электромагнит 8.Установка работает следующим обр Лист картона подают на измерит станцию, где производится измерение верка соответствия толщины листа по транспортируемый ведушими валиками картона маркируется по толщине и дв ведущими и калибровочными валика ЕСКОЙ СОРТИРОВКИ ЛИСТО ТОЛЩИНЕ секции к секции, пока не сработает электро- контактный измеритель 2, настроенный на определенную толщину данного листа. В этот момент включается электромагнит, открывающий клапан бункера, и лист картона попадает в бункерЕсли же лист картона не отвечает ГОСТУ, то маркировщик не срабатывает, а срабатывает...

Номер патента: 168120

Опубликовано: 01.01.1965

Авторы: Васильев, Ск

МПК: D21F 7/04

Метки: бумагоделательной, бумажного, ликвидации, машине, обрыва, полотна

...установлены неподвижные воздушные отсечки, действие которыхсблокировано с подвижными воздушными ножами при помощи электромагнитных клапав движение от исполнительного механизма 4 через механическую передачу. Первый нож может двигаться к приводной части, второй - к лицевой части машины; обе части служат для восстановления полотна 5.Датчики 6, установленные впереди воздушных неподвижных отсечек в центре бумажного полотна, служат для подачи командного сигнала во время обрыва полотна,Одна группа электромагнитных клапанов (на чертеже не показаны) служит для подачи воздуха на неподвижные отсечки, а другая - для подачи воздуха на подвижные ножи 2.При обрыве полотна и распространении его отражение света на соответствующий датчик 6...

Номер патента: 169392

Опубликовано: 01.01.1965

Авторы: Домнич, Полищук

МПК: D21F 7/08

Метки: бумагоделательной, машине, натяжки, сукон

...схема привода предлагаемого приспособления.Кулачковая муфта 1 включается рычагом 2 и соединяет ступицу муфты обгона 3 с ведущим валом 4 приспособления. При подаче воздуха в верхнюю полость пневмоцилиндра 5 движение через цепную передачу 6 передается на подвижную обойму 7 обгонной муфты 3, изготовленную заодно со звездочкой и свободно сидящую на ведущем валу 4, При движении подвижной обоймы 7 по часовой стрелке она увлекает через сукнонатяжной ролик 8 ступицу, которая, в свою очередь, передает движение (крутящий момент) через кулачковую муфту 1 на ведущий вал 4 и далее через цепную передачу 6 - на каретку 9 с сукнонатяжным роликом 8. Сукно натягивается.5 После достижения штоком пчевмоцилиндра 5 нижнего положения происходит...

Номер патента: 170001

Опубликовано: 01.01.1965

Авторы: Собин, Сушильный

МПК: D21F 5/02

Метки: бумагоделательноймашины

...7.В известных конструкциях цилиндров для бумагоделательных машин, включающих корпус и торцовые крышки, не предусмотрена возможность отливки корпуса центробежным способом.В сушильном цилиндре предложенной конструкции такая возможность достигается выполнением торцов корпуса с внутренними кольцевыми выступами, предназначенными для удержания закладных полуколец, соединяемых с крышками стяжными болтами.На фиг, 1 схематически изображен сушильный цилиндр; на фиг, 2 и 3 - узел крепления крышки к цилиндру со стяжными болтами, установленными со стороны крышки и со стороны закладных полуколец соответственно,Сушильный цилиндр включает корпус 1 и крышки 2. Для крепления крышек использованы закладные полукольца 3, упирающиеения обеспечивают б и...

Номер патента: 170002

Опубликовано: 01.01.1965

Авторы: Печко, Ягубчиков

МПК: B26D 1/44, D21F 5/00

Метки: бумаги

...Авторыизобретения В, И. Ягубчиков ечко Заявитель СПОСОБ ИЗГОТОВЛЕНИЯ БУМА мет изобретени Способ и160937, о предотвраще бумажное п полосы при входом его н линдров бум одписная группа М 28 Из основного авт, св.160937 известен спо. соб изготовления бумаги, преимущественно из массы высокого и среднего помола на бумагоделательной машине, состоящий в том, что сырое бумажное полотно на сеточном столе машины предварительно разделяют при помощи водяных спрысков на продольные полосы и затем обрабатывают их обычным способом. Известный способ позволил уменьшить деформацию кромки бумаги.Предлагаемый способ позволяет предотвратить деформацию кромок бумаги. Согласно предложению бумажное полотно разрезают на продольные полосы с помощью тарельчатых...
