Номер патента: 156926
Текст

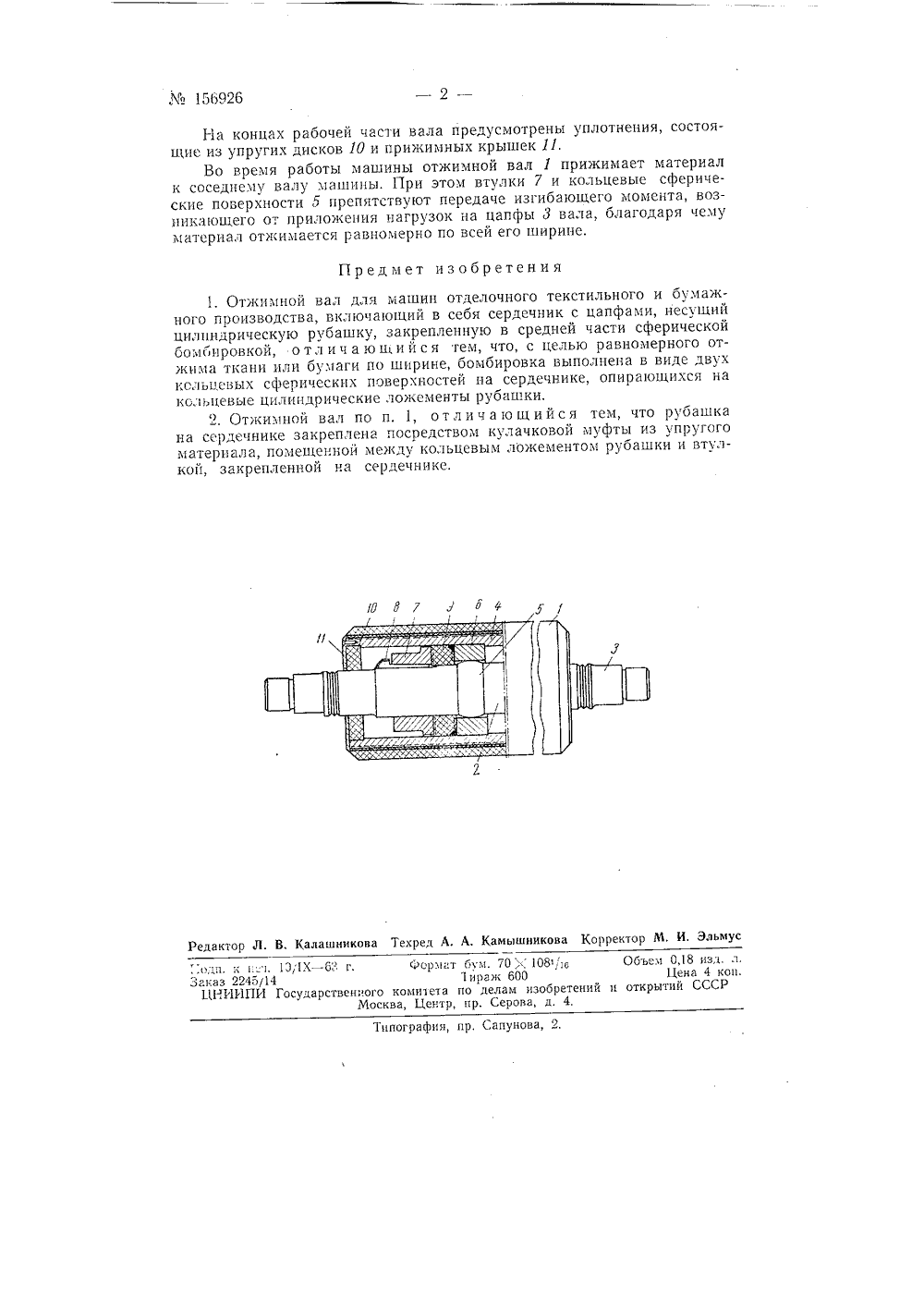

Класс 0 06 Ь; 8 а, 35 М 156926 СССР ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Худяков и Б и ОТЖИ ЛЯ МАШИН ОТДЕЛОЧНОГО ТЕКСТБУМАЖНОГО ПРОИЗВОДСТВА Й ВАЛНОГО Заявлено 2 нояоря 1962 г. в Комитет по делам изобретений и открь публиковано в Бюллетене изобретений и за80321/28-12тий при Совете Л 1 ииисттоварных знаков17 СССР а 963 Изесты отжим 11 ые валы для машин отделочного текстильного и бумажного производства, имеющие сердечник с цапфамн, который несет цилиндрическую рубашку, закрепленную в средней части сферической бомбиоовкой,Предлагаемыи отжимной вал отличается от известных валов того же назначения тем, что для равномерного отжима ткани 11 лн бумаги по пнрине оомбировка выполнена в виде двух кольцевых сферических поверхностей на сердечнике, опирающихся на кольцевые цилиндрические ложементы рубашки.Рубашка на сердечнике может быть закреплена с помощью кулачковой муфты из упругого материала, помещенной между кольцевым ложементом рубашки и втулкой, закрепленной на сердечнике.На.чертеже изображен отжимной вал в продольном разрезс.Отжимной вал 1 имеет сердечник 2 с цапфами 3, несущий цнлнндри:ескую рубашку 4, закрепленную в средней части сферической бомбировкой. Бомбировка выполнена в виде двух кольцевых сферических поверхностей б на сердечнике 2, опирающихся на кольцевые цилиндрические ложементы б рубашки 4. Для предотвращения осевого перемещения рубашки на сердечнике установлена втулка 7 на клиновых шпонках 8.Рубашка 4 закреплена на сердечнике 2 такхке с помощью кулачковой муфты 9 из упругого материала, которая передает крутящий момент, образующийся между рубашкой и осью вала 1 прн его вращении. Кулачковая муфта помещена между кольцевым ложементом б рубашки и втулкой 7.Я 15 Я 6 Предмет изобретения 1. Отукимной вал для машин Отделочного текстильного и Оумажного производства, включающий в себя сердечник с цапфами, несущий цилиндрическую рубашку, закрепленную в средней части сферической бомбировкой, отличающийся тем, что, с целью равномерного отжима ткани или бумаги по ширине, бомбировка выполнена в виде двух кольцевых сферических поверхностей на сердечнике, опирающихся на кольцевые цилиндрические ложементы рубашки.2. Отжимной вал по п. 1, отличающийся тем, что рубашка на сердечнике закреплена посредством кулачковой муфты из упругого материала, помещенной между кольцевым ложементом рубашки и втулкой, закрепленной на сердечнике. Ю О Редак Калашникова Техред 1 шникова Корректор М, И. Эльмус, Сапунов ипогра 1-1 а онцах раОочей час)и вала предусмотрены уплотнения, состоящие из упругих дисков 10 и прижимных крышек 11.Во время работы машины отжимной вал 1 прижимает материал к соседнему валу машины. При этом втулки 7 и кольцевые сферические поверхности 5 препятствуют передаче изгибающего момента, возника)ошего от приложения нагрузок на цапфы 3 вала, благодаря чему материал отжимается равномерно по всей его ширине.
СмотретьЗаявка
801321
МПК / Метки
МПК: D06C 15/08, D21F 3/08
Метки: 156926
Опубликовано: 01.01.1963
