157215

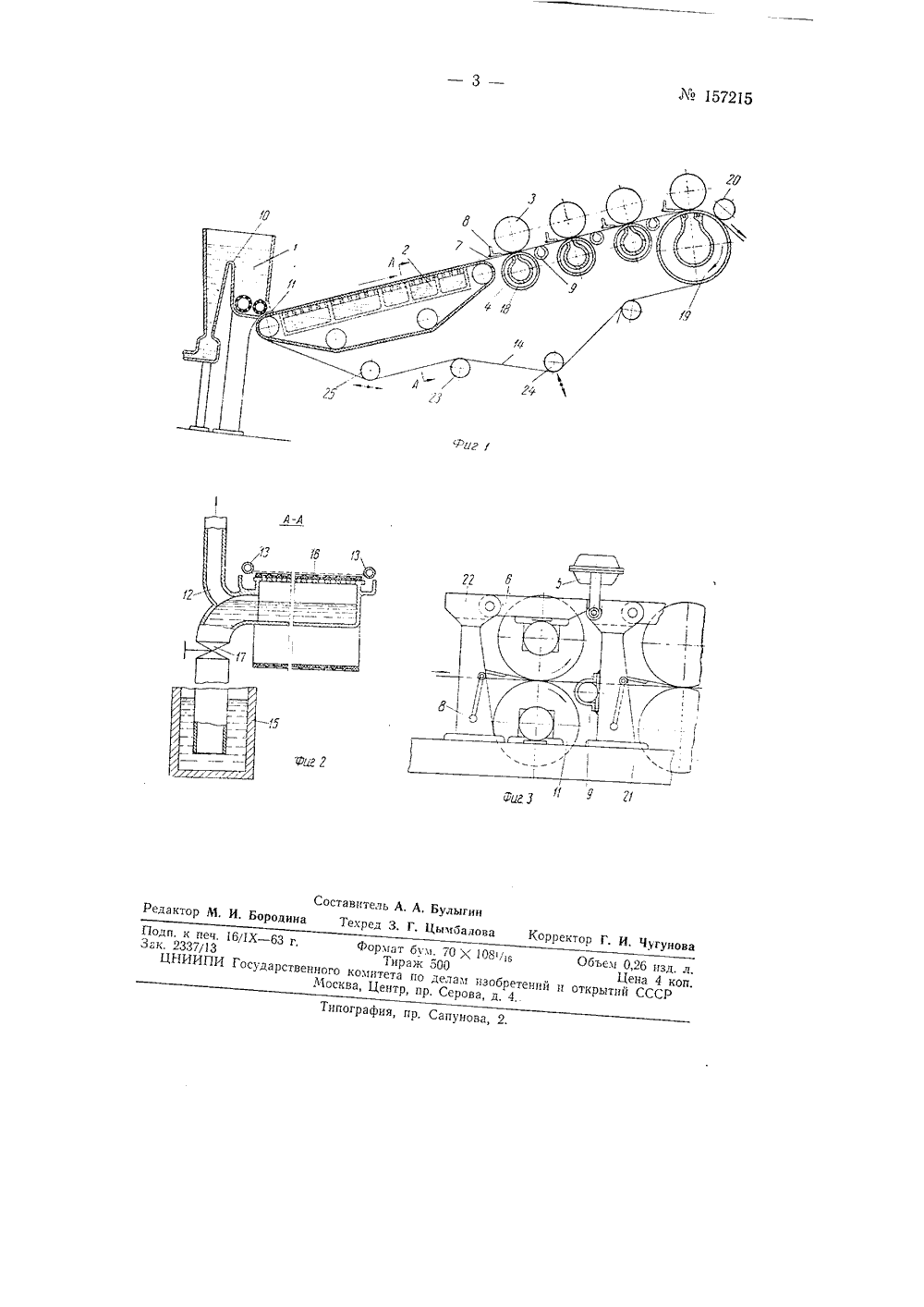

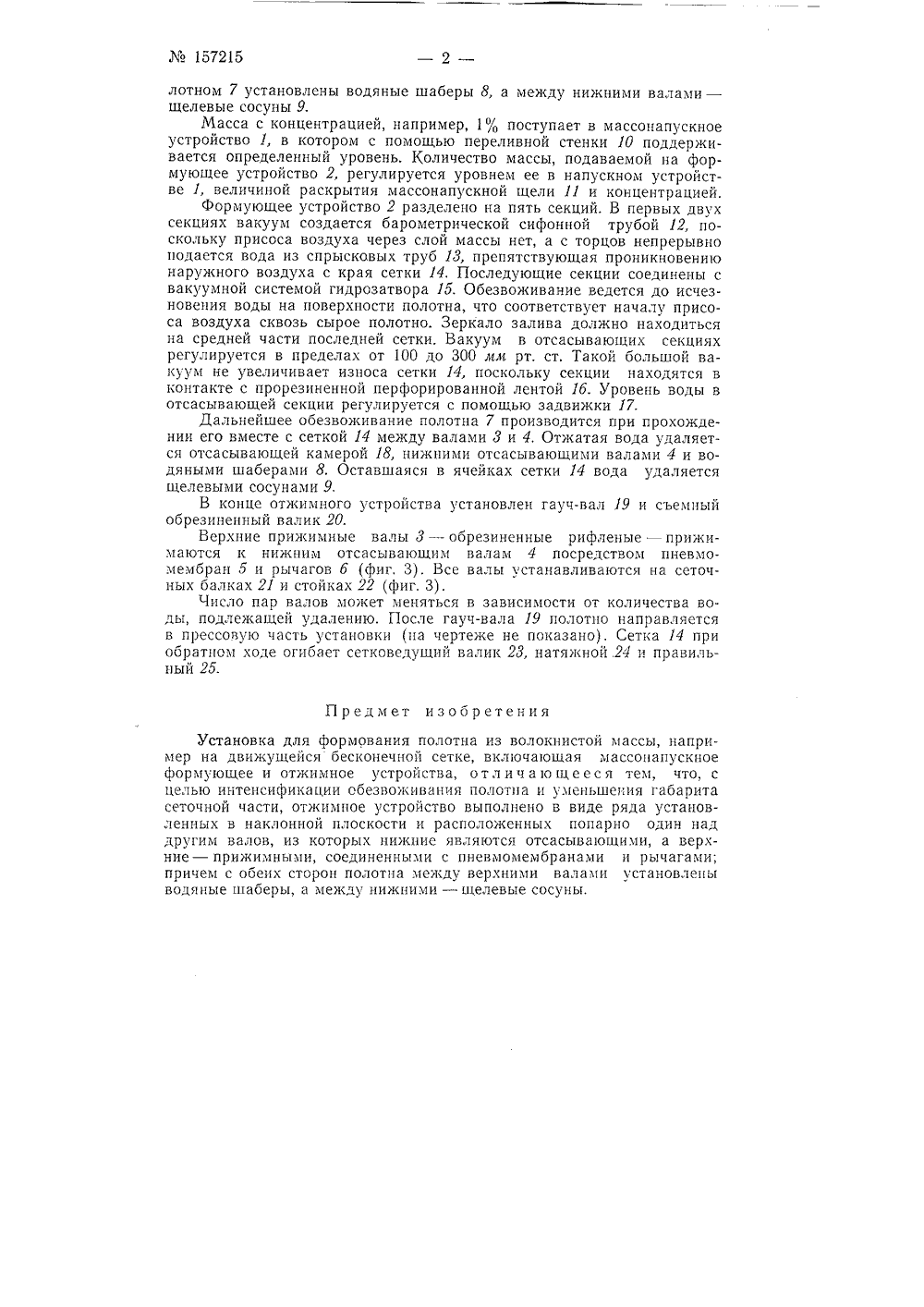

.% 157215 Класс О 210; 550, 21 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа М 233 УСТАНОВКА ДЛЯ фОРМОВАНИЯ ПОЛОТНА ИЗ ВОЛОКНИСТОЙ МАССЫЗаявлено 22 октября 1962 г. за Хо 799803/29-14 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков Ме 17 за 1963 г.Известны установки для формования полотна из волокнистой массы, например на движущейся бесконечной сетке, включающие массонапускное формующее и отжимное устройства.Ограничение скорости и производительности известных вакуумоформующих установок связано со сложностью процесса образования равномерного слоя на повышенных скооостях.Предлагаемая установка позволяет интенсифицировать процесс обезвоживания полотна и уменьшить габариты сеточной части.Достигается это выполнением отжимного устройства в виде ряда установленных в наклонной плоскости, расположенных попарно один над другим валов, из которых нижние являются отсасывающими, а верхние - прижимными, соединенными с пневмомембранами и рычагами; причем с обеих сторон полотна между верхними валами установлены водяные шаберы, а между нижними - щелевые сосуны.На фиг. 1 схематически изображено устройство для формования полотна, общий вид; на фиг, 2 - то же, разрез по А-А на фиг. 1; на фиг. 3 - схема установки валов на отжимном устройстве.Установка для формования полотна из волокнистой массы выполнена из массонапускного устройства 1, формующего устройства 2 и отжимного, включающего установленные в наклонной плоскости верхние прижимные 3 и нижние отсасывающие 4 валы.Верхние прижимные валы соединены с пневмомембранами 5 и рычагами б. Между верхними прижимными валами 3 над формуемым по157215лотном 7 установлены водяные шаберы 8, а между нижними валами - щелевые сосуны 9,Масса с концентрацией, например, 1 О 1, поступает в массонапускное устройство 1, в котором с помощью переливной стенки 10 поддерживается определенный уровень. Количество массы, подаваемой на формующее устройство 2, регулируется уровнем ее в напускном устройстве 1, величиной раскрытия массонапускной щели 11 и концентрацией.Формующее устройство 2 разделено на пять секций. В первых двух секциях вакуум создается барометрической сифонной трубой 12, поскольку присоса воздуха через слой массы нет, а с торцов непрерывно подается вода из спрысковых труб 18, препятствующая проникновению наружного воздуха с края сетки 14, Последующие секции соединены с вакуумной системой гидрозатвора 15. Обезвоживание ведется до исчезновения воды на поверхности полотна, что соответствует началу присоса воздуха сквозь сырое полотно. Зеркало залива должно находиться на средней части последней сетки, Вакуум в отсасывающих секциях регулируется в пределах от 100 до 300 мм рт. ст. Такой большой вакуум не увеличивает износа сетки 14, поскольку секции находятся в контакте с прорезиненной перфорированной лентой 1 б. Уровень воды в отсасывающей секции регулируется с помощью задвижки 17.Дальнейшее обезвоживание полотна 7 производится при прохождении его вместе с сеткой 14 между валами 8 и 4, Отжатая вода удаляется отсасывающей камерой 18, нижними отсасывающими валами 4 и водяными шаберами 8. Оставшаяся в ячейках сетки 14 вода удаляется щелевыми сосунами 9.В конце отжимного устройства установлен гауч-вал 19 и съемный обрезиненный валик 20.Верхние прижимные валы 8 - обрезиненные рифленые - прижимаются к нижним отсасывающим валам 4 посредством пневмомембран 5 и рычагов б (фиг, 3). Все валы устанавливаются на сеточных балках 21 и стойках 22 (фиг, 3).Число пар валов может меняться в зависимости от количества воды, подлежащей удалению. После гауч-вала 19 полотно направляется в прессовую часть установки (на чертеке не показано), Сетка 14 при ооратном ходе огибает сетковедущий валик 23, натяжной 24 и правильный 25.Предмет изобретенияУстановка для формования полотна из волокнистой массы, например на движущейся бесконечной сетке, включающая массоапускное формующее и отжимное устройства, о т л и ч а ю щ е е с я тем, что, с целью интенсификации обезвоживания полотна и уменьшения габарита сеточной части, отжимпое устройство выполнено в виде ряда установленных в наклонной плоскости и расположенных попарно один над другим валов, из которых нижние являются отсасывающими, а верхние - прижимными, соединенными с пневмомембранами и рычагами; причем с обеих сторон полотна между верхними валами установлены водяные шаберы, а между нижними - щелевые сосуны.Лгв 157215 1( У Составитель А. А. Булыгинедактор М. И. Бородина Техред 3. Г. Цымбалова Корректор Г. И. Чугунова Типография, пр. Сапунова, 2,одп. к печ. 16/1 Х - 63 г. Формат як. 2337/13 Тир ЦНИИПИ Государственного комитета Москва, Центр
