Устройство для получения нетканого материала

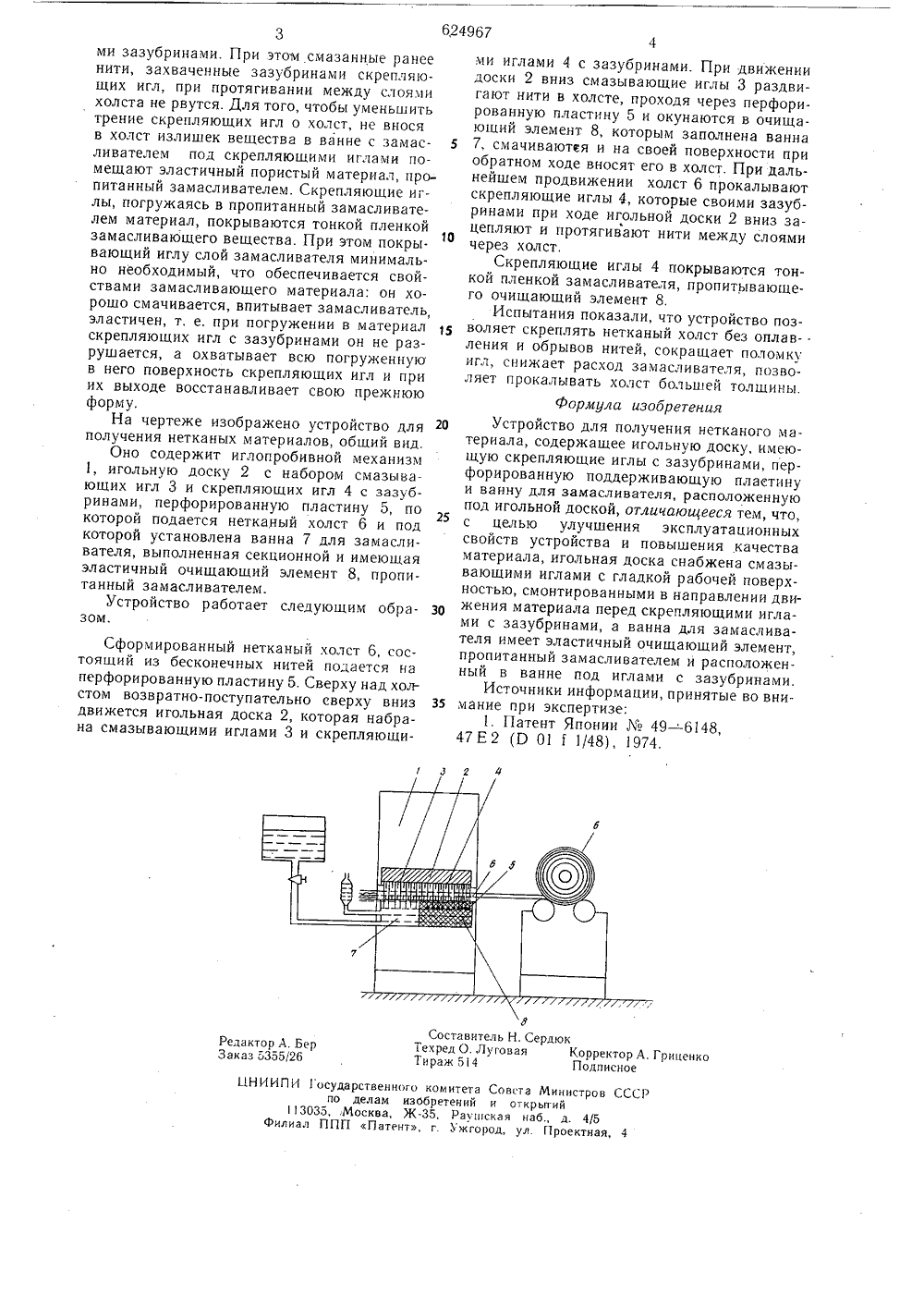

ОП ИСАНИЕИЗОБРЕТЕН ИЯХ ВТОРСОМУ СВИДВТИЛЬСТВУ-."=фее,.Д 4 Н 18/00 Государственный намиСовета Министров СССао делам изобретенийи открытий 3) Опубликовано 25.09.7 5) Дата опу икования описан озеров, В, С, Сохацкий, Н. П,и В, И, КалининБ,2) Авторы изобретения кев сесоюзный научноисследовательский институт маш для производства синтетических волокон1) Заявитель ТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯНЕТКАНОГО МАТЕРИАЛА Изобретение относится к устройствам для получения нетканого материала и может быть использовано в легкой промышленности. Целью изобретения является улучшение эксплуатационных свойств устройства и повышение качества материала.Это достигается тем, что игольная доска снабжена смазывающими иглами с гладкой рабочей поверхностью, смонтированными в направлении движения материала перед скрепляющими иглами с зазубринами, а ванна для замасливателя имеет эластичный очищающий элемент, пропитанный замасливателем и расположенный в ванне под иглами с зазубринами.Смазывающие иглы первыми прокалывают холст, раздвигая нити, окунаются в ванну с замасливателем и при обратном ходе вносят его в холст. В холсте замасливатель по капиллярам распространяется по всему объему холста. Такое смазывание холста обеспечивает уменьшение трения между нитями при протягивании их во время дальнейшего иглоскрепления. Количество вносимого замасливателя можно регулировать. изменяя число смазывающих игл, конфигурацию их поверхности, а также меняя уровень замасливателя в ванне и его вязкость.Продвигаясь дальше холст подвергается воздействию скрепляющих игл с поперечныИзвестно устройство для получения нетканого материала, содержащее игольную доску, имеющую скрепляющие иглы с зазубринами, перфорированную поддерживающую пластину и ванну для замасливателя, расположенную под игольной доскойЦ,тве происходитконтакта с затей и поломка то первые ряды рху вниз прокасливатель вноном ходе, Нити,при ходе свершие силы треи о зазубрины остатки проявщины скрепляеаный материал, тве, недостаточОднако в таком устройсоплавление нитей в месте ихзубринами игл, разрыв ниигл, Это обусловлено тем, чигл при своем движении свелывают сухой холст, а замасят в него только при обратзахваченные зазубринами иглху вниз, преодолевают больния как о другие нити, таксамих игл. Особенно эти недляются при увеличении толмого нетканого холста. Неткполучаемый на таком устройсно качественный. летень 35 (53) УДК 677.6 НМ6,24967 г г 4 Составитель Н. СердТехред О. ЛуговаяТираж 54 Корректо Подписн едактор А. Бе а к аз 5355/26 ценко ЦНИИПИ осуда по 113035 М Филиал ПППомитета Совета М ретений и открыт 5, Раугпская наб.,г. Ъ ж город, ул. П ственногоделам из оосква, ЖПатент нистров СССйд. 4/5роектная, 4 3ми зазубринами. При этом смазанные ранее нити, захваченные зазубринами скрепляющих игл, при протягивании между слоями холста не рвутся. Для того, чтобы уменьшить трение скрепляющих игл о холст, не внося в холст излишек вещества в ванне с замасливателем под скрепляющими иглами помещают эластичный пористый материал, пропитанный замасливателем. Скрепляющие иглы, погружаясь в пропитанный замасливателем материал, покрываются тонкой пленкой замасливающего вещества, При этом покрывающий иглу слой замасливателя минимально необходимый, что обеспечивается свойствами замасливающего материала: он хорошо смачивается, впитывает замасливатель, эластичен, т, е. при погружении в материал скрепляющих игл с зазубринами он не разрушается, а охватывает всю погруженную в него поверхность скрепляющих игл и при их выходе восстанавливает свою прежнюю форму,На чертеже изображено устройство для получения нетканых материалов, общий вид.Оно содержит иглопробивной механизм 1, игольную доску 2 с набором смазывающих игл 3 и скрепляющих игл 4 с зазубринами, перфорированную пластину 5, по которой подается нетканый холст 6 и под которой установлена ванна 7 для замасливателя, выполненная секционной и имеющая эластичный очищающий элемент 8, пропитанный замасливателем.Устройство работает следующим образом. Сформированный нетканый холст 6, состоящий из бесконечных нитей подается на перфорированную пластину 5, Сверху над холстом возвратно-поступательно сверху вниз движется игольная доска 2, которая набрана смазывающими иглами 3 и скрепляющими иглами 4 с зазубринами. При движениидоски 2 вниз смазывающие иглы 3 раздвигают нити в холсте, проходя через перфорированную пластину 5 и окунаются в очищающий элемент 8, которым заполнена ванна5 7, смачиваютея и на своей поверхности приобратном ходе вносят его в холст. При дальнейшем продвижении холст 6 прокалываютскрепляющие иглы 4, которые своими зазубринами при ходе игольной доски 2 вниз за 1 Оцепляют и протягивают нити между слоямичерез холст,Скрепляющие иглы 4 покрываются тонкой пленкой замасливателя, пропитывающего очищающий элемент 8,Испытания показали, что устройство позволяет скреплять нетканый холст без оплав ления и обрывов нитей, сокращает поломкуигл, снижает расход замасливателя, позволяет прокалывать холст большей толщины.Формула изобретения20 Устройство для получения нетканого материала, содержащее игольную доску, имеющую скрепляющие иглы с зазубринами, перфорированную поддерживающую плаетинуи ванну для замасливателя, расположеннуюпод игольной доской, отличающееся тем, что,25с целью улучшения эксплуатационныхсвойств устройства и повышения качестваматериала, игольная доска снабжена смазывающими иглами с гладкой рабочей поверхностью, смонтированными в направлении движения материала перед скрепляющими иглами с зазубринами, а ванна для замасливателя имеет эластичный очищающий элемент,пропитанный замасливателем и расположенный в ванне под иглами с зазубринами.Источники информации, принятые во вни 35 мание при экспертизе:1. Патент Японии М 49 - 6148,47 Е 2 (Р 01 1 1/48), 1974.
