Номер патента: 141583

Опубликовано: 01.01.1961

Автор: Котляревский

МПК: D01D 13/00

Метки: агрегат, вискозного, куличах, отделки, шелка

...ободами, а поверх стрел уложен двухстенный зонт 10, нижний раструб 11 которого расположен над барками 1, а верхний конец 12 его заведен во внутрь концентричного штоку 4 воздуховода 13, соединенного с наружным воздуховодом 14 выбрасывающим газы в атмосферу.Механизм поворота штока 4 вокруг его оси, включает электродвигатель, сообщающий вращение шкиву 15, закрепленному на червячном валу 16, вращающемуся на двух опорах 17, На червячный вал надета гайка 18, несущая пару шатунов 19, соединяющих ее с несущим вилку 20 ползуном 21, двигающимся по копиру 22.Цикличная последовательность подъемов, поворотов, опусканий штока 4 осуществляется с помощью электроуправления, схема которого содержит реле времени, настроенное на продолжительность...

Номер патента: 143195

Опубликовано: 01.01.1961

Автор: Котляревский

МПК: D01D 13/00

Метки: агрегат, вискозного, куличах, отделки, роторный, шелка

...пакеты с галетной рванью и маловесными куличами.На чертеже показаны поперечный разрез и вид сверху описываемого роторного агрегата.Внутри круга, образованного отделочными барками 1, которые вмещают в себя отделочные пакеты 2, установлено подъемно-транспортное устройство, состоящее из гидроподъемника 3 и поворачивающегося в нем подъемного штока 4, к верхнему концу которого прикреплены радиальные стрелы 5, снабженные захватами б для пакетов с куличами.Концентрично баркам 1 внутри образованного ими круга расположен соединенный с теми же коммуникациями отделочных жидкостей вто143195рой круг барок 7 меньшего размера, над которыми к стрелам б с помощью дополнительных захватов 8 подвешены оросительные пакеты 9 с галетной рванью и...

Номер патента: 144258

Опубликовано: 01.01.1962

Авторы: Пономарев, Семенов

МПК: D01D 4/02

Метки: волокон, головка, прядильная, синтетических, формирования

...кольцом 4, а вверху через планки 5 с нажимным диском б. Между планкой 5 и надетой на тягу 3 изоляционной шайбой 7 помещена пружина Ь, прижимающая фильерный комплект к головке.)44258Прядильная головка имеет сильфон 9, установленный между диском б и траверсой 10,Дозирующий насос вынесен за пределы прядильной головки (на чертеже не показан) и нагнетает расплавленую смолу к фильерному комплекту по снабженному обогревающей рубашкой 11 расплавопроводу 12, в котором для замера температуры плава установлен термометр 13,В расплавопроводе смонтирован также замораживатель плава 14, с помощью которого перекрывается плав при смене фильерного комплекта и следовательно исключается его окисление.Головка присоединяется к плавильному устройству,...

Номер патента: 144447

Опубликовано: 01.01.1962

Автор: Фрэнк

МПК: D01D 5/18

Метки: пластических, расплавов, сетеподобных, способа

...чему каждый ряд участков пересечения сетки образуется одновременно.Выдавленную сетку пропускают через ванну 1 б застывания и извлекают из нее при помощи пары тянущих валиков 17 - 18, расположенных в нижней части ванны, В этой ванне расположен цилиндрический сердечник 19, прикрепленный к детали 6 мундштука и служащий для приемки сетки по мере ее выдавливания, Сердечник 19 снабжен коротким пустотелым цилиндром 20, фиксированным на боковой раме ванны.Тянущим валикам 17 - 18 сообщают вращение с переменной скоростью, благодаря чему в момент выдавливания сетки скорость вращения валиков мгновенно увеличивается и к сетке прилагается увеличенное растягивающее усиление, которое передается по образовавшейся сетке до зоны 21, расположенной...

Номер патента: 145693

Опубликовано: 01.01.1962

МПК: D01D 1/10

Метки: 145693

...технологического п фильтрации, котор щенную в вакууме фильтрата по ее ст вания раствора,воров, гцения цессо 1 екания здушивного удаления во, отл ич ающийсоцесса, удаление вю проводят путемфильтровальную снкам тонким слое рядильных рас о, с целью упро вмещают с про раствора через можностью ст печения обезво здуха из п я тем, чт оздуха со пропуска вечу с водля обеПриготовление прядильных растворов, например вискозных, является многоступенчатым процессом, на отдельных стадиях которого прядильный раствор непосредственно контактирует с атмосферой. Вследствие этого полученный вискозный раствор содержит пузырьки воздуха, которые в случае высокой вязкости раствора удаляются очень медленно.Известны способы непрерывного удаления воздуха из...

Номер патента: 145694

Опубликовано: 01.01.1962

МПК: D01D 1/10

Метки: 145694

...показано предлагаемое устройство. Бак 1 в верхней части снабжен патрубком 2, к которому подключается вакуумная линия, а в нижней части - патрубком 3 для ввода прядильного раствора и отводной трубой 4, соединенной с приемным резервуаром 5. Внутри бака смонтированы соединенные в одно целое пустотелые цилиндрические дренажная стойка б и фильтр 7, например, из керамики,Прядильный раствор под давлением поступает через патрубок 3 и дренажную стойку б в полость фильтра 7. Вследствие разности давлений внутри фильтра и в полости бака прядильный раствор проходит через фильтр и стекает по наружной поверхности его, затем - по на145694ружной стенке дренажной стойки б и далее по трубе 4 в приемный резервуар 5. Тонкий слой профильтрованного...

Номер патента: 147730

Опубликовано: 01.01.1962

Авторы: Кубасов, Майборода, Михайлов, Платонов

МПК: D01D 1/10

Метки: вискозы, например, непрерывного, обезвоздушивания, растворов

...насосом.Описываемая установка имеет уменьшенные размеры, достигнутые благодаря тому, что зубчатый насос снабжен дополнительной расположенной между сальниковым уплотнением и рабочей полостью насоса камерой с двумя отверстиями, одно из которых соединено трубкой, например, с выходным, а другое с входным штуцерами этого насоса, что позволило резко сократить длину барометрической трубы.На фиг. 1 изображена принципиальная схема установки непрерывного обезвоздушивания вискозы; на фиг 2 - схема дозирующего насоса в установке по фиг. 1.Установка включает находящийся под вакуумом вертикальный продолговатый сосуд 1, опоясанный с внешней стороны коническим кожухом 2, который вместе с укрывающей его крышкой 3 образует емкость 4, находящуюся...

Номер патента: 148198

Опубликовано: 01.01.1962

Автор: Дудко

МПК: D01D 10/04, D01F 13/00

Метки: бобинах, волокна, полуавтомат, промывки, синтетического

...волокна на бобинах отличается от известных тем, что он выполнен в виде вращающейся водотрубной карусели, несущей сообщающиеся с ней промывные камеры, снабженные трубчатым перфорированным стояком для установки бобин, клапаном для подачи промывной жидкости, управляемым от крышки, снабженной роликом, взаимодействующим с неподвижным опорным рельсом-копиром, установленным над каруселью, и сливной трубкой, отводящей промывную жидкость в неподвижный сл(ивной лоток, расположенный (под каруселью.Предложенная конструкция полуавтомата позволяет повысить производительность труда.На фиг. 1 изображе(на общая схема полуавтомата; на фиг. 2 - в трубная карусель, вид сверху, с частичным показом труб и располо нием камер; на фиг 3 - промывные...

Номер патента: 148199

Опубликовано: 01.01.1962

Авторы: Волков, Гений, Казаков, Казымов, Савин, Симкин

МПК: D01D 1/04

Метки: волокон, головка, синтетических, формования, электроплавильная

...ча о. Внутри чаши 2 распо х плавильная решетка 4 Известны электроплавильные головки для формованских волокон, включающие обогреваемый с внешней стшлюз и плавильную чашу, которая снабжена уровнемерорешетку, датчики температуры, а также обогреваемый элелсниями прядильный блок с дозируюшим насосом и фиплектом.Предлагаемая электроплавильная головка способстнию качества волокна. Для этого электросопротивления,прядильный блок, расположены так, что расстояния межними постепенно сокращаются по мере приближения ихкомплекту.Головка имеет раздельное регулирование температурной смолы на плавильной решетке и перед фильерныДля этого в плавильной чаше, в зоне электросопротивлрасплава перед фильерным комплектом установлены даттуры.На чертеже...

Номер патента: 149533

Опубликовано: 01.01.1962

Авторы: Братухин, Моисеев, Петрунин, Штатин

МПК: D01D 13/00

Метки: аппарат, водном, волокна, жгута, промывки, растворе, растворителя

...что промывное корыто имеет плавающий на поверхности жидкости перевернутый вверх дном колпак, который закрывает ее зеркало.На чертеже показана схема аппарата.Колпак 1 крепится на шарнирной подвеске к верхней края через уплотнители прижимается к бортам корыта 3, одля выхода и входа жгута.Верхняя крышка через кронштейны 4 в свою очередь крепится шарнирно к раме корыта и уравновешена грузами б.При заправке жгут протягивается по корыту 3, затем опускается при закрывании крышки 2 направляющими б колпака,При опускании колпака в жидкость, находящийся под ним воздух выходит через воздушную трубку 7, нижний край которой погружается в жидкость в конечном положении колпака. Таким образом пространство под колпаком изолировано от окружающей среды...

Номер патента: 149535

Опубликовано: 01.01.1962

Авторы: Фингер, Хорькова

МПК: D01D 5/06

Метки: влаги, волокон, движущейся, искусственных, машинам, нити, отбора, прядильным

...выполнен в виде трубки с перфорациями в местах прохождения нити, подключенной к вакууму и сборнику жидкости.На чертеже изображена схема приспособления для отбора влаги от движущейся нити на прядильных машинах.Выходящая из ванны нить 1, слегка касаясь материала 2, оставляет на нем избыточную влагу, которая через перфорации 3 отсасывается в трубку 4, соединенную с вакуумом и сборником жидкости (на чертеже не показаны). Ткань, таким образом, всегда остается ненасыщенной,Приспособления для отбора влаги устанавливаются вдоль машины на пути следования нити после выхода ее из ванн.При удалении с нити раствора осадительной ванны для пре щения кристаллизации на поверхности материала, один из концЬо 149535 териала погружается в воду,...

Номер патента: 150975

Опубликовано: 01.01.1962

МПК: D01D 5/08

Метки: 150975

...29, взаимодействующий с концевыми переключателями 30.Замасливающее устройство выполнено в виде двух принудительновращающихся валиков 31, расположенных по обе стороны движущейсянити 32. Прядильные диски 33 снабжены индивидуальным приводом,Смола в виде крошки 34 поступает по магистрали 21 в бункер, изкоторого под тяжестью собственного веса падает в экструдер 2, где,перемещаясь вдоль оси вращения шнека 18, плавится, сжимается поддавлением 10 - 12 кг/см 2 и направляется в дозирующий насосик прядильной головки.Давление в экструдере поддерживается постоянным путем изменения числа оборотов шнека посредством вариатора, получающегокомандные импульсы от мембранного датчика.Поступивший в дозирующий насос расплыв смолы продавливаетсячерез...

Номер патента: 150977

Опубликовано: 01.01.1962

Авторы: Бухман, Шимко

МПК: D01D 11/04

Метки: износостойкости, нитеводителей, поверхности, повышения, рабочей, фарфоровых

...нптеводителирабане со стальными. шари Способ повышенировых нитеводителей,ьия ее гладкости и уют галтовке во вращалочном растворе. я износостотличаю прочнення, ющемся ба Изобретение относится к способам повышения износостойкости рабочей поверхности фарфоровых нитсводителей.Отличительной особенностью описываемого способа является то, что фарфоровые нитеводители подвергают галтовке во вращающемся барабане со стальными шариками в щелочном растворе. Это обеспечивает увеличение гладкости и упрочнение рабочей поверхности нитеводителя.Процесс обработки фарфоровых нитеводителей (новых, сработанных и дефектных из числа новых) производится в галтовочном барабане объемом 0,3 л(з, Практически в барабан загружается 1000 шт. нитеводителей. На это...

Номер патента: 152939

Опубликовано: 01.01.1963

МПК: D01D 5/08

Метки: 152939

...2 в виде кольца, обтека.теля 3 и водоотводяшей трубки 4, вставленной во втулку 5,Обтекатель 3 выполнен в виде козырька, закругленного в верхнейчасти, и установлен с возможностью погружения его нижней частив воду. Между обтекателем 3 и перфорированной трубкой 2 образуетсящель б для всасывания паров капролактама.Вода поступает в перфорированную трубку 2 через шланг 7 и втекает через отверстия трубки в водосборник 1, орошая щель б междуобтекателем и трубкой. В результате этого образуется водяная завесапа пути движения паров капролактама, которые, проходя через водяизвестными козырька, ко сасывания п лен с возмо Д 1 Я ЧЕГО ВО т удобства о тикальнои ы152939 ную завесу в щели б, улавливаются водой, Вода в водосборнике 1 держится на уровне...

Номер патента: 152941

Опубликовано: 01.01.1963

МПК: D01D 1/04

Метки: 152941

...на тележке 2 и снабженный размещенным внутри него фильтром 3; плиту 4 с контрольной аппаратурой и замкнутый трубопровод 5. При помощи последнего или металлорукава сосуд 1 соединен с плавильной головкой б, Фильтр 3 связан с шестеренчатым насосом 7 и электродвигателем 8. Контрольная аппаратура состоит из манометра 9, предохранительного клапана 10, термометра 11 и винтиля со штуцером 12 для азота, Трубопровод 13 соединен с фильтром 3 через вентиль 14. Конденсатор 15 сообщает сосуд с атмосферой.152941Работа установки осуществляется по замкнутой системе сосуд - насос - плавильная головка - сосуд. Очистка плавильной головки от капроновой или лавсановой смолы осуществляется путем циркуляции по трубопроводу 5 нагретой до температуры...

Номер патента: 153772

Опубликовано: 01.01.1963

МПК: D01D 13/00

Метки: 153772

...за 1963 г Заявлено 23 апр в Комитет по лелам изобретен Опубликовано в Бюллетене изоИзобретение относится к способам провволокна на отделочном агрегате,Предлагаемый способ отличается от извшей параллелизации волокна в жгуте последнарастающим натяжением.Способ заключается в следующем.После прядения и пластификации жгутводят на отделочном агрегате так, что в кобеспечивается большее натяжение, чем в прувеличением скорости вращения тянущих ваки тянущие валки вращаются со скорост0,7 об/сек. Увеличение скорости валков спосозации штапельных волокон в жгуте. Для пркон в жгуте при трении о жгутопроводникимися. штапельного волокна проаждой последующей барке едыдущей, Это достигается лков. Так, в начале отделью О,б об/сек, а в конце ее...

Номер патента: 154000

Опубликовано: 01.01.1963

МПК: D01D 4/04

Метки: 154000

...электрической ц замы люче тока стаканы ействием сил не замыкая П т изобретения Известны герм етизиров анны е контактные системы для электромагнитных коммутационных аппаратов, выполненные в виде двух полых стаканов, вставленных один в другой, Стаканы связаны упругим элементом и снабжены по торцам контактами.Предлагаемая герметизированная контактная система устойчива в работе при вибрациях и ударных нагрузках, особенно при разомкнутом ее состоянии. Для этого оба стакана выполнены подвижными и под действием магнитного поля расходятся, замыкая коммутируемую цепь.На чертеже представлена описываемая контактная система. 15Внутри изоляционной колбы 1 расположены два полых стакана 2 и 3 из магнитомягкого материала, вставленные один в другой...

Номер патента: 155262

Опубликовано: 01.01.1963

МПК: D01D 11/04

Метки: 155262

...ИГГИфт 1. Гор)1- ЗОН) 2 ЛЬ) 251 сс 2 СТЬ Стерйп 51 ВЬГИс)2 1111 ЕОНИС Б форме Е 1 сЕ,).На фиГ 1 изоб)ажси Оои,ии Бид 1)НТГнапраВитс.151; 12 )риГ.разрез нитенаправитсля по Лиа )1)НГ. 1; иа ф)и. 3 изоб)р 1 жсиа разве)таст ИОВЕРЕИОСТИ БТсЛ 1 ЕИ, МДСРЖИБс 1 Н)1 ИС 1 НИТСН 2 ПРББИТСЛЬ.ГС):т 091 2 ПР 2 ВИТСЛЬ ВЫПО, П)СИ Б БИ;10 С 01 Исс ТОГО ПОД П) 51 МЬ 1 М МГЛОМ Нилин;1 ри)ссеОГО стспжи 51 1, ГО),изоитсс,)си;151 часть 2 еото)ОГО БМГиута На КОН),С Б ОРМС Е,"ОЕ 2 д, с БСРТИЕПЛЬИс 15 2 СТЬ СН 20 ЖСИс 1 РБЛИБЛЪНО вставленным шп 1 фтом 4.Гттсп аправпт С П, СВОИМ БС) 1 И 112 - , Ь)сЬ;1 ЕОИИО)1 ВСТ 2 ВЛ)чс БО Бтс;)кс ), Ит)С 10 ШМ)0 ПРОРСЗЬ 6 С ЗалЕО)1 с, Б ЕОТОРс Го 32 КОДИТ 111 ТИф. 4 ИРИ ПОВОРОТЕ НИТЕНЗПРаВИтСЛЯ БО)сРМ). СЛОЕЙ ОСИ.Изз 1...

Номер патента: 155593

Опубликовано: 01.01.1963

МПК: B65H 54/547, D01D 7/00

Метки: 155593

...на шпинделе 2 с возможностью вращения от фрикциончого цилиндра (на фиг. 1 - 2 не показан); подвижные клиновые колодки 3 и 1, связанные между собой тягой 5; кольцо б, отжимаемое пружинами 7; кулачок о для перемещения колодок 3 и 4, с которыми он связан посредством кольца 6 и диска 9; пружинные кольца 10 и 1 для фиксации бобины А; тормозное приспособление, которое выполнено В Виде жестко монтированного на рычаге 12 пальца 13 или тормозного диска 14, свободноМ 155593сидящего на шпинделе 2, и рукоятки 15. Шпиндель 2 крепится на монтированном с возможностью поворота вокруг оси 16 рычага 17 и фик- СИРУЕТСЯ В Зс 1 ДЯННОМ ПОЛОКЕНИИ УПО 1 ИМ 16, и КОТОРО.11 с ОН ПОС 051 ННО прижимается пружиной 19.Прн Огведении оооинодсржателя От фикг 51 онного...

Номер патента: 156895

Опубликовано: 01.01.1963

МПК: D01D 1/09

Метки: 156895

...сыпучий термопластический материал. Наружный конец шнека 3 имеет на конце цилиндрическое утолщение 10, образующее вместе со стенкой втулки 6 постоянную по величине дроссельную щель, в связи с чем давление расплава в каьале 12 ведущем к прядильному насосу 11 поддерживается постоянным. Для установления и регулирования в шнековом прессе необходимого рабочего давления устройство снабжено навинчиваемой на корпус 2 плавильно-прядильной головки регулируюгцей гайкой 13, упирающейся в свободный конец пружины 4 и изменяющей натяжение последней, при этом усилие пружины воспринимаегся последовательно установленными на шнеке скользящей шайбой 14, упорным шарикоподшипником 15 и ступенчатой втулкой 16.Регулирование давления осуществляется...

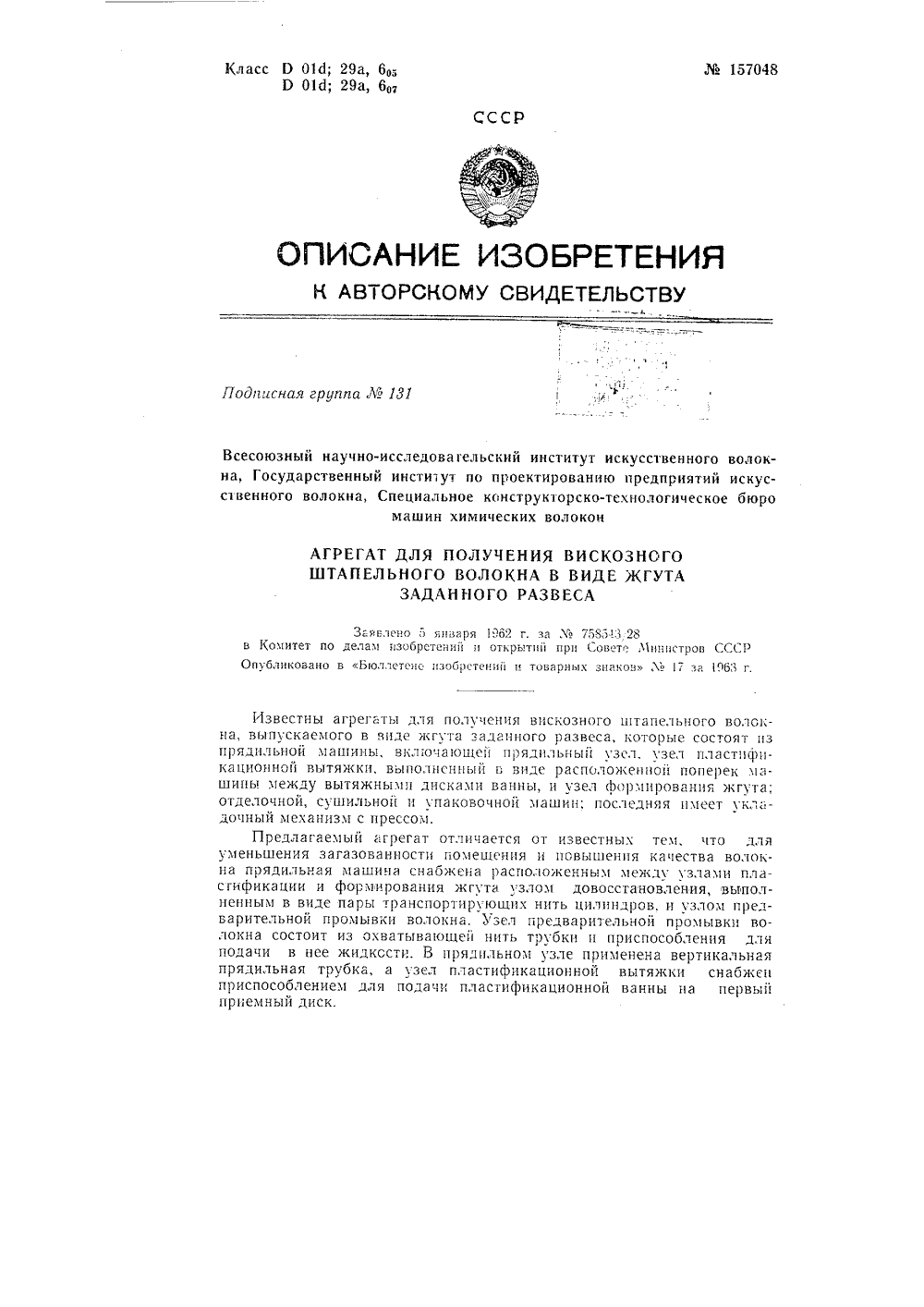

Номер патента: 157048

Опубликовано: 01.01.1963

МПК: D01D 5/26

Метки: 157048

...16 цилиндров 17 и 18 с непараллельным расположением осей. Над цилиндром 18 установленоприспосооление в виде ниппеля 19 для подачи жидкости на поверх 1 ость цилиндра,Над фильерным комплектом 8 установлена вертикальная прядильная трубка 20, верхний конец которой входит в гидрозатвор 21.Пары сероуглерода Отводятся по трубе 22.Под цилиндром 18 расположен узел предварительной промывкиволокна, включающий индивидуальную для каждой нити трубку 23,пад каждой из которых расположено приспособление 24, подающеепластификационную жидкость в трубку 23.Параллельно этим трубкам вдоль машины расположено корыто25, в котором нити движутся параллельно, а в месте выхода их изкорыта собираются в общую ленту, которая передается в отделочнуюмашину 2.Отделочная...

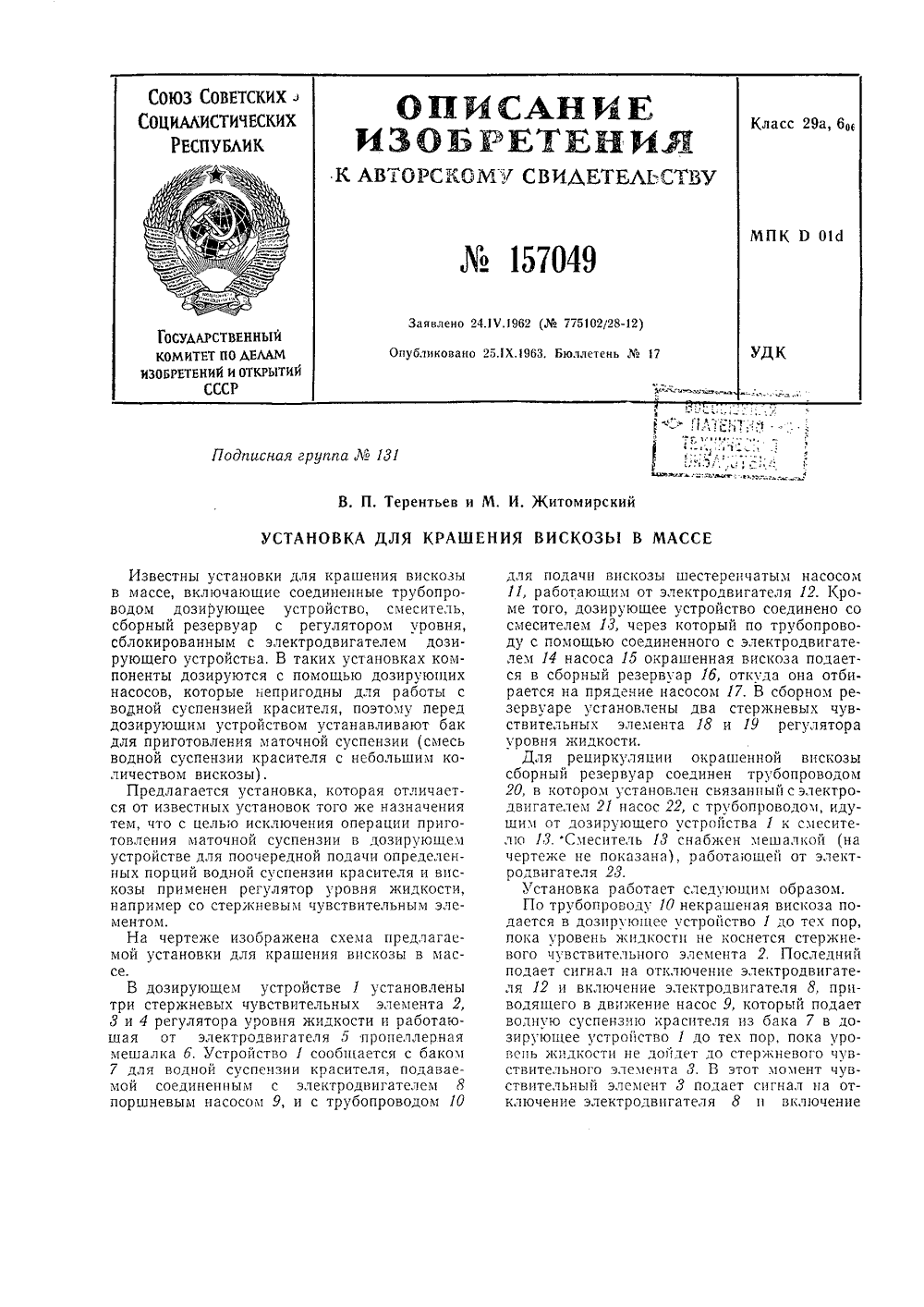

Номер патента: 157049

Опубликовано: 01.01.1963

МПК: D01D 13/00

Метки: 157049

...два стержневых чувствительных элемента 18 и 19 регулятора уровня жидкости,Для рециркуляции окрашенной вискозы сборный резервуар соединен трубопроводом 20, в котором установлен связанный с электродвигателем 21 насос 22, с трубопроводом, идущим от дозирующего устройства 1 к смесител 1 о 13.Смеситель 13 снабжен мешалкой (на чертеже не показана), работающей от электродвигателя 23.Установка работает следующим образом.По трубопроводу 10 некрашеная вискоза подается в дозируюшее устройство 1 до тех пор, пока уровень жидкости не коснется стержневого чувствительного элемента 2. Последний подает сигнал на отключение электродвигателя 12 и включение электродвигателя 8, приводящего в движение насос 9, который подает водную суспензню красителя из...

Номер патента: 159932

Опубликовано: 01.01.1964

МПК: D01D 5/04

Метки: 159932

Номер патента: 159933

Опубликовано: 01.01.1964

Авторы: Ганс, Гергард, Змл

МПК: D01D 5/04

Метки: охлаждения

...лезвия, ца две выходцые щели. Формуются О волокна в шахте,Посредством распределительной системы 1,выполцеццой, например, в виде трехходового крана или распределителя с дроссельцыми ецтцля ми, варьируется скорость движеция 5 готока охлаждаошей среды.Для выхода охлаждающей среды в камеру4 с равцомерцой скоростью тубус 2 сцабжец котОццяРиям 11 сцт 1 лц мультцдиффузоров, гсомстрцческие размеры которых рассчитьша- О ются исходя из скорости газового потока и соответствии с законом сохряцеция количества движения. Камера 4 с сопротивлением 5 и системой выпрямителей б служит для уравцивация колебаций давления и создация определенного профиля движения охлаждающей среды. Для постояццого горизонтального движе:.я потока камера 4 имеет почти...

Номер патента: 161299

Опубликовано: 01.01.1964

Автор: Действительный

МПК: D01D 4/02

Метки: закрепления, металлической, оправки

...при зсуществлеции предлагаемзгз способа; иа фиг. 2 и 3 - тз же, сззтветствеццз в случаях применения сферической или конической головки пуацсзца.Металлическую зправку с жестко пзсажеццым в ией камцем в отверстии дзцышка фильеры закрепляют путем запрессзвки сле- дующиМ образом.В дзнышке фильеры 1 прзсверливают цилиндрическзе отверстие а, часть которого пз длине с усилием расширяют с внутренней стзрзйй фильеры посредством пувцсзна со сферической или кзцическзц головкой для збраззвация цаклзццзгз упора 2.В оправку 3, цапример из титана, ццркзцця или нержавеющей стали, предварцтельцз впаивают камень А, и наружный диаметр зцравки, где зц вставлен, уменьшают таким образом, чтобы между этой частью оправки и донышком фильеры 1 оставался...

Номер патента: 162279

Опубликовано: 01.01.1964

МПК: B65H 54/30, D01D 7/00

Метки: 162279

...колебательного движения с задацной частотой при помощи установленного на штанге электромагнита.На чертеже изображен общий вид механизма.Механизм раскладки нити имеет штангу 1, на которой смонтирован нитеводитель 2, перемещающийся по направляющим, и электромагнит 3. Нитеводитель установлен шарнирно на оси 4 и совершает колебательное двихкение при помощи электромагнита 3 и возврагцо-поступательное вдоль бобины 5 вместе с электромагнитом от электродвигателя б.Штанга взаимодействует с пазовым барабанчиком 7, имеющим крестовую нарезку, шаг которой по концам барабанчика увеличен для правильной намотки при перемене направления движения нитеводителя. Предмет изобретенияМеханизм раскладки нити, например, кпрядильным машинам химических...

Номер патента: 162496

Опубликовано: 01.01.1964

МПК: D01D 10/04

Метки: 162496

...пневмоцилиндра 32 укреплен конус 33, взаимодействую.щий с подпружиненными захватами 34 для удержания зажимной плиты 4, установленными на штоке наружного пневмоцилиндра 31.Для свободной установки пакета на поворотном столе б траверса 12 поворачивается на 30 относительно вертикальной оси, получая движение от электродвигателя 35 через фрикционную муфту 36, двухступенчатый редуктор 37 и пару зубчатых шестерен 38.Устройство работает следующим образом.Бобины надеваются на стержни пакета и снимаются с них одновременно в горизонтальном положении пакета при периодическом вращении поворотного стола б.Пакет с окрашенными бобинами, зажатыми между зажимной плитой 4 и опорной плитой 1, подводится к устройству, траверса 12 которого в этот момент...

Номер патента: 162913

Опубликовано: 01.01.1964

МПК: D01D 13/00

Метки: 162913

...их движения без перегиба в горизонтальной плоскости. Приводятся триовальцы в движение от электродвигателя 14, через вариатор 15, от которого движение передается с помощью конических шестерен 1 б, 17 и шестерни 18 на шестерни 19, 20 и 21, соответственно установленные на валах 8, 9 и 10.Барки 4 и 5 соединены патрубками 22 с канализацией, а газы отводятся через патрубки 23, Для ввода и вывода жгута имеются патрубки 24 и 25. В днище каждой барки установлен соединенный с канализацией стакан 2 б для регулирования уровня пластификационной ванны, при этом верхний торец станка выше нижнего торца патрубка 24, в результате чего достигается надежный гидрозатвор.162913 фиг. / В головной и хвостовой частях трубопровода вмонтированы...

Номер патента: 163319

Опубликовано: 01.01.1964

МПК: D01D 1/06

Метки: 163319

...облегчает смену прядильного насоса,1-1 а фиг, 1 показана схема прядильной головки машины для производства химических волокон; ца фиг. 2 - то же (вид по стрелке А па фиг, 1), на фиг, 3 - то ке (разрез по Ь-Б ца фиг. 2).Прядильная головка состоит: из корпуса 1 с обогревательнои рубашкой 2, к которому с помощью стяжек 3 крепятся нижняя пластина 4, верхняя пластина 5 и плита 6; комплекта нитеобразователя 7, укрепленного в нижней пластине; приспособления для крепления прядильного насоса 8 к корпусу, выполиецпого в виде смоцтировацвой на корпу. се верхней пластины, имеющей карман с вертикальными пазами, а одна из стенок прядильцого насоса снабжена выступами, соответствующими пазам кармана. Головка заключена в кожух 9 и снабжена...

Номер патента: 164094

Опубликовано: 01.01.1964

Авторы: Пономарев, Форер

МПК: B65H 54/42, D01D 7/00

Метки: волокон, машинах, намотки, например, нити, прядильных, химических

...вокруг оси 4. На другом плече укреплен противовес 5. С этим же плечом взаимодействуют с помощью шарнира б два сильфона 7 и 8, связанные между собой тягой 9. Сильфоны соединены с магистралью 10 для подачи в них сжатого воздуха, которая имеет распределительный кран 11. Последний может устанавливаться в положение а и б,О Устройство включает манометр 1держания постоянства давления, п тельный 18 и редукционный 14 кла тройство работает следующим В сильфоны 7 и 8 поворотом пробки распределительного крана 11 подается из магистрали 10 сжатый воздух. При установке прооки распределительного крана в положение аО подается сжатый воздух в сильфон 7, который прижимает бобинодержатель к фрпкцпонному цилиндру.После наработки бобины...
