D01D — Механические способы и устройства для производства синтетических или искусственных нитей, мононитей, волокон, щетины или лент

Номер патента: 721494

Опубликовано: 15.03.1980

Авторы: Ингольф, Иоахим, Рольф, Франц, Хорст, Юрген

МПК: D01D 5/04

Метки: нитей, охлаждения, расплава, свежесформованных, формовании

...из расплава содержит расположенный под фильерным комттлек.том 1 и соединенный с патрубком 2 для от.соса газообразного агента, внутри которогорасположена соединенная с источником подачипара перфорированная труба 3, корпус, смонтированный нац прядильной шахтой 4. Внутренняя стенка 5 корпуса расположена параллельнонаружной его стенке 6 и установлена относи.тельно его верхней горизонтальной стенки сзазором 7, уменьшающимся по направлениюк патрубку 2 для отсоса газообразного агента,при этом внутренняя стенка 5 соединена телескопически с нижней стенкой 8 корпуса.Устройство работает следующим образом.Охлаждающий нити воздух иэ прядильнойшахты 4 с одинаковой скоростью посредствомзазора 7 в стенках корпуса поступает а по.Подписи о Тираж 50...

Номер патента: 724609

Опубликовано: 30.03.1980

Авторы: Вольф, Зеликсон, Калинина, Котецкий, Хануков

МПК: D01D 5/08

Метки: непрерывного, полимерного, формования

...вкладыш б, выпол 1 ненный сужающимся в направлеиии движения полимерной матиссы и имеющий продольные каналы б, соединяющиесявыходното его конца, и привод 7 для сообщения вра-. щения,формовочной головне. Суммарная площадь поперечного сечения продольных каналов б на 10 - 1570 больше площади поперечного сечения фильерного канала 3, что обеспечивает слияние отдельных волокон в единую нить.рректор С, фай Заказ 229/335 Изд. М 233 Тир ММ:.;:-==":.81 о 1. 1:НПО ПОИСК ГОСударетВЕННОГО КОМИтЕта СССР ПО д 113035, %осква, Ж, Раушская(7246093ПОЛ 1 ИМЕ 1 риутЮ МаООу ЧЕРЕЗ Патруба 1 К 1 1 тО- вчЧИ йОЛИИЕр 1 НОй МаОСЫ фцр 1 МОВОЧНуЮ ГОЛОВдаЮт 1 ВО Ера 1 щаЮШуЮСя фбрЪО 1 ВОФНурЮса ГОЛАОВ- Ыу С фИЛЬЕчрйЫМ Ка 1 иаЛОМ, В КОНИЧЕаКОй ПОку 2. П 1...

Номер патента: 726226

Опубликовано: 05.04.1980

Авторы: Агеев, Клименко, Пупышев, Шевцов

МПК: D01D 5/04

Метки: нити, процесса, расплава, формования

...участке зоны фильерной вытяжки, определении для каждой точки среднего отклонения разрывного удлинения вытянутой нити и контролировании в зоне фильерной вытяжки точки с максимальной, скорОстью структурообразования, положение которой определяют по положению точки нити, имеющей минимальную величину среднего отклонения разрывного удлинения, Скорость структурообразования между точками затвердевания и стеклования сначала увеличивается, а затем с некоторой точки начинает уменьшаться. При этом наиболее информативным показателем качества нити является величина среднего отклонения разрывного уд 10 Изобретение относится к областипроизводства химических волокон,а именно к способам контроля процесВса формования нити.Известен способ контроля...

Номер патента: 730890

Опубликовано: 30.04.1980

Авторы: Горшенев, Дьяков, Ключников, Конев, Пасичняк, Пупышев, Стрельцов, Ястремский

МПК: D01D 5/00

Метки: машинах, процессом, прядильных, формирования, химволокон

...насосов пропорционально отклонению линейной плотности нити на соответствующих местах прядильной машины от среднего значения по машине.На чертеже представлено устройство, ре ализующее данный способ,давлеструйкп ке возмую на рмов- аашин нейной ого па 2) Авторы изобретения Ю, Н. Ястремский,Р, И. Пасичняк, В. ВРасплав полимера 1, проходя под нием через фильеру 2, образуетрасплава, которые, остывая в пото духа 3, образуют нить 4, принимае паковку 5.Линейную плотность нити измеряют датчиками 6, установленными на выходе шахты. Информацию о линейной плотности со всех рабочих мест машины подают в блок 7, с помощью которого вычисляют усредненное по местам машины значение линейной плотности формуемой нити, и в блок оценки величины отклонений...

Номер патента: 735668

Опубликовано: 25.05.1980

Авторы: Лукин, Серенков, Скрипка

МПК: D01D 5/08

Метки: волокон, комплект, синтетических, фильерный

...с патрубком 1 для подачи расплава корпус 2, .внутри которого расположены два установленных друг над другом филь тровальных пакета и фильера 3.Каждый фильтровалъный пакет содержит решетку 4, сетку 5 и сыпучий фильтравальный материал 6,Первый по ходу движения расплавафильтровальный пакет имеет штуцер 7 дляподачи расплава к следующему фильтровальному пакету, а верхняя часть штуцера7 расположена выше первого фильтровального пакета, т. е. выше уровня сыпучего фильтровального материала.Устройство работает следуюшим образом. Через патрубок 1 расплав поступает в полость комплекта, причем часть расплава направляется через штуцер 7 к нижнему фильтровальному пакету, а другая часть фильтруется на верхнем и нижнем фильтровальных пакетах. Наличие...

Номер патента: 735669

Опубликовано: 25.05.1980

Авторы: Николаев, Руденкина, Титов, Фукс

МПК: D01D 5/08

Метки: волокон, комплект, фильерный, формования, химических

...попимерного раствора, Резервуар 5 соединен посредством симметрично расположенных относительно оси 6 корпуса винтообраэных каналов 7 с парубком 8 для подачиполимерного р аствор а, расположеннымсоосно центральному каналу 4. В корпусевыполнены дополнительные каналы 9,сообщающиеся с центральным канапом 4для подачи осадитепьной жидкости,Устройство работает следующим образом.Попимерный раствор через патрубок 8равномерно распределяется по винтообразным канакам 7 и затем поступает в ре сзервуар 5, Винтообразное движение полимерного раствора переходит в кольцевоедвижение в полостирезервуара, что обеспечивает продвижение полимерного растворак.фильтровальному пакету 1 и исключает 1 Бвозникновение застойных зон. После прохождения фильтровального...

Номер патента: 737512

Опубликовано: 30.05.1980

Авторы: Лапин, Пономарев, Рустов

МПК: D01D 1/06

Метки: красителем, перемешивания, полимерного, расплава

...работает следующимобразом.Шнеки 2 и 4 подают расплав и краситель по соответствующим всасывающимканалам 11 и 13 к шестерням 7,8 и9, 10 насоса,Подача расплава к шестерням 7 и 840 условно показана стрелкой А,а подача красителя к шестерням,9 и 10 стрелкой В,: При этом шестеренчатый насос шестернями 7 и 8 разделяет на две части поток поступающего в него распла 45ва и впадинами этих шестерен перемещает обе части в направлениях, указанных стрелками на шестернях (эти направления соответствуют направлениям вращения шестерен).Аналогично дополнительными шестер 50нями 9 и 10 насос разделяет поток красителя и, перемещает обе части его в направлениях, указанных стрелками на этих шестернях. После этого шестернями557 и 9, а...

Номер патента: 739137

Опубликовано: 05.06.1980

Авторы: Вишнев, Михалев, Хрулев

МПК: D01D 13/00

Метки: агрегате, отгонки, сероуглерода, штапельном

...с барками 2, имеющими средства 3-4 для поцачи и отвода волокна и пластификационвой жидкости и патрубки 5 для отвода газообразных продуктов. Каждая барка выполнена воронкообразной формы и на входе трубопровода соединена с ним на участке с меньшим диаметром сечения, а на выходе - на участке с большим диаметром сеченйя. Трубопровод расположен наклонно в напранлении перемещения волокна,Работает :стройство следующим образом.Резанное волокно и пластификациоиная жидкость поступают в барку 2 иа входе трубопровода 1; имеющего патру" бок 6 для подачи рабочей срйдЫ, а из последней направляется через тру" бопровод н барку 2 на его выхОдеСероуглерод, выделившийся во время обработки волокна пластификационной жидкостью, поступает в патрубки 5....

Номер патента: 576802

Опубликовано: 15.06.1980

Авторы: Дорофеев, Кургузов, Павлова, Прохоров, Сеитова, Серков, Шишкина

МПК: D01D 13/00

Метки: аппарат, жгута, непрерывной, нитей, парожидкостной

...непрерывной парожид.костной обработки жгута нитей по авт.св К 446212, :содержащий корпус с каналами для паровой обработки жтута, подачи и отвода паровой и жидкостной среды, имеющий прорези по концам его, уплотнительные прокладки и ,размещенные в прорезях корпуса камерьч0 для жидкостной обработки жгута с нитепроводниками, при этом каналы для подачи и отвода жидкостной среды расположены под углом 45 к каналу для паровой обработки жгута.Однако в месте расположения каналов для5 подачи и отвода жидкостной среды возникает пульсация жидкости перпендикулярно направлению движения нитей, что приводит к образованию дефектов нитей и частому их обрыву.Для повышения качества нитей в предлагаемом устройстве каждая камера жидкостной обработки имеет...

Номер патента: 751846

Опубликовано: 30.07.1980

Авторы: Венделин, Дитер, Зигфрид, Райнхард, Ульрих, Хорст-Гюнтер

МПК: D01D 5/12

Метки: нитей, ориентированных, полимера, термопластичных

...че ЕЗ Н.Тснс:.,РсЗВЛЯ 1 ОПС ЭЛЕОЕНТЫ Ц ВЬ:СОКО."." О -.ц ".: намотке прц скорости более 0.07.80, Бю ь Ле 28 153 2000, 11 ин ". Натяжец.: ц те 1.( - 0,2 О+ 22) гс такс. При этом разрызно натяжение ццтсй сс тавляст 90,-, - 40 о.П р ц м с р 1. Формованце ццтей с:у.шсствлялц цз расплава голцамц;с 6 пгц тезПерат ре формовац:я 280" С. Ско Ость намотки 2000 1 лин. Натяжение прц дцль- срнОЙ ВытЯжке 6,5 гстакс, а нс,тЯжсцс :аз 1 отке - 4 гс тскс; линейная плОтнО:ть нцтц составляет 10.3 текс, разрывное у:-,и снце 67 11. ПО,1 цыЙ зсс паковкц лост 1 г;т 4 Кг Прц ОТЛПс 1 НОМ КасЕСТВЕ Па.ОВсц. УМЕНЬ- ц 1 енце натяжения нцтец прц намотке лост 1- гается либо уменьшением ширины раскладкц нитей в прспа 1 аццонноз узле прц и - веленпц через...

Номер патента: 753935

Опубликовано: 07.08.1980

Авторы: Пупышев, Тынянов, Ястремский

МПК: D01D 4/02

Метки: момента, смены, фильер

...30 На нем схематически изображеныфильера 1, нить 2, датчик 3 меток,датчик 4 приемных меток, блок 5разности, генератор б меток, синхро"низатор 7, блок сигнализации. Работа по предлагаемому способупроисходит следующим способом. В зоне затвердевания комплексной нити в сечении, перпендикулярном ее пути, наносят на нить 2 с помощью генератора б и датчика 3 меток электростатическую метку, Пос" ле точки затвердевания датчиком 4 приемных меток контролируют прохождение меток на элементарных нитях. С помощью блока 5 разности, в качестве которого может быть использован осциллограф или быстродействующий самописец типа М, измеряют интервал времени между первой и последней принятыми метками и сравнивают его с допустимым значением, Дри превышении...

Номер патента: 753936

Опубликовано: 07.08.1980

Авторы: Ключников, Краснов, Пупышев, Ястремский

МПК: D01D 5/04

Метки: волокна, процессом, расплава, формования

...на волокно ниже точки ее эатвердевания,при совпадении знаков отклонения или путем регулирования температуры термокамеры 25 при несовпадении знаков отклонения.Струйки расплава, вытекая иэ фильеры 1, остывают и образуют волокно 2, которое принимается на паковку 3, 36 2Датчиками 4 и 5 измеряют натяжение и температуру волокна. С помощью блоков 6 и 7 определяют знакиотклонения натяжения и температурыот заданных технологических величин.С датчиков поступают команды либо обизменении скорости струи воздуха намеХанизм 8, либо об изМенении температуры термокамеры на механизм 9Струя воздуха, разбивая мутный водух, уменьшает натяжение волокна,а за счет обдува и температуру. ПрИувеличении температуры термокамер 1температура волокна...

Номер патента: 462521

Опубликовано: 23.08.1980

Авторы: Калитин, Серков, Соколовский, Шишкина

МПК: D01D 13/00

Метки: волокна, непрерывной

...2 частично погружен в ванну 1 с обрабатывающей жидкостью. Поверхность . диска может быть гладкой или иметь специальный профиль. Для удаления отработаиной жидкости с поверхности диска в секции ванны 1 установлен скребок 6.На расстоянии 200 в 4 мм от диска рас положены отжимные ролики 3, которые одновременно являются и транспортирующими На некотором расстоянии от поверхности диска, зависящем от толщины обрабатываемой нити и равном по крайней мере двум диаметрам нити, установлены палочки 4 для прижима волокна к диску.Устройство работает следующим образом.Волокно 5 поступает на диск, вращающийся со скоростью, необходимой для обеспечения расхода промывной жидкости в количестве 1 - 3 л/ч на 1 рабочее место, в направлении,...

Номер патента: 466772

Опубликовано: 23.08.1980

Авторы: Бакшеев, Будницкий, Былинский, Данилюк, Калитин, Каллер, Козырев, Мараховский, Марков, Могилевский, Панова, Румянцева, Серков, Силанчик, Соколовский, Шишкина

МПК: D01D 5/06

Метки: волокна, искусственного, непрерывного

...6 укреплен в желобе 13 для слива отработанной осадительной ванны. Непосредственно над сливным желобом 13 установлена ванна 14 с промывочной жидкостью, в которую погружен контактный ролик 15, являющийся узлом передачи волокна на противоположную сторону машины и одновременно узлом предварительной отмывки волокна. юРолик 15 индивидуальный для каждого рабочего места укреплен на общем приводном валу 16, Поверхность ролика имеет специальный профиль, выполненный в виде желоба 17, геометрические размеры которогоО 15 зависят от количества подаваемои жидкости, необходимой для осуществления предварительной промывки волокна. В ванне 14 предусмотрена секция 18 для сбора и слива отработанной жидкости. Для удаления отработанной жидкости с...

Номер патента: 765409

Опубликовано: 23.09.1980

Авторы: Пупышев, Ястремский

МПК: D01D 5/04

Метки: волокна, места, охлаждения, получаемого, расплава, режима

...значению модуля температур в зоне спутного потока воздуха жгута нитей,Способ поясняется чертежом, где 1 - фильера, 2 - распределительный короб, 3 - шибер,2,4 - датчик расхода воздуха, 5 - нить, 6 - датчик температуры,Геализуется способ следующим образом.Измеряют температуру охлаждающего воздуха по длине жгута нитей, начиная от фильеры 1 вначале при.нижнем, затем при верхнем пределах подачи обдувочного воздуха, Изме. рение производят, например, точечной термопарой. Затем рассчитывают модуль разности измеренных температур по длине нити, После этого определяют координату точки, соответствующей максимальной разности температур которая является местом производственного контроля режима охлаждения, так как велиспна температуры...

Номер патента: 765410

Опубликовано: 23.09.1980

Авторы: Ключников, Краснов, Пупышев, Ястремский

МПК: D01D 5/04

Метки: объекта, параметрами, распределенными, температуры

...движения нити,причем раструб имеет форму полукольца, поверхность которого расположена эквидистантно периметру комплексной нити, а датчиктемпературы установлен в патрубке. 2На чертеже схематически изображено пред.лагаемое приспособление,Оно содержит патрубок 1 датчик темпера-туры 2, гайку 3, обдувочную шахту 4, со.проводительную шахту 5, струйное устройствоб, регистрирующий прибор 7, фильеру 8 инить 9,Приспособление работает следующим образом.В результате подачи струи воздуха образовав 1 Ошийся вокруг комплексной нити замкнутыйслой воздуха выдувается из нити и принимается в приемный патрубок, выполненный ввиде конуса, Это обеспечивает контакт датчика15температурыс отработанным воздухом и устра.няет влияние конвективных потоков воздуха....

Номер патента: 765411

Опубликовано: 23.09.1980

Авторы: Ганцура, Кия-Оглу, Кудрявцев, Малышев, Матвеев, Оприц

МПК: D01D 5/06

Метки: вертикального, мокрого, нитей, преимущественно, прядильная, трубка, устройству, формования, химических

...участком 2, выполненным по форме части однополостного гиперболоида вращения, максимальный диаметр которого в23 - 10 раз превышает минимальный диаметр,и выходной участок 3.Работает устройство следующим образом,Струйки прядильного раствора из фильер.ного комплекта 4 попадают в поток осадитель.ной жидкости прядильной трубки, В расширяющемся участке 2 прядильной трубки происходит уменьшение скорости потока осадительной жидкости и ориентационное вытягиваниехимических нитей, В выходном участке 3 пря.дильной трубки скорость осадительной жид.кости соизмерима со скоростью нитей, Отрабо.тинная жидкость сливается в емкость 5. Затем нити через направляющий ролик 6 поступают на вытяжные ролики 7,Предложенное выполнение прядильной труб.ки уменьшает...

Номер патента: 771204

Опубликовано: 15.10.1980

Автор: Пупышев

МПК: D01D 5/04

Метки: нитей, полимера, процесса, расплава, формования

...9 - датчик натяжения; 10 - паковка; 11 - фрикцион; на фиг, 2-7 - графики зависимос" ти натяжения и температуры нити от вязкости и температуры расплава полимера, скорости формования и скорос-, ти обдувочного воздуха, толщины нити и количества НМС в нити.Способ осуществляется следующим образомИзмеряют температуру нити датчи" ком температуры 6 и натяжение нити- датчиком натяжения нити 9. Технические средства измерения - термосопротивление типа ТСМ или иглообразная термопара и измеритель натяжения нити типа ИНН. Определяют знаки отклонения измеренных величин от их установленных допустимых значений. Эту операцию может выполнять оператор.При одинаковых знаках отклонений ( положительных или отрицательных) контролируют вязкость .расплава...

Номер патента: 771205

Опубликовано: 15.10.1980

Авторы: Братухин, Гапоненко, Жуловян, Пастухов, Шаншуров, Штерцер

МПК: D01D 5/12

Метки: волокон, ролик, синтетических, термовытяжки, транспортирующий, устройству

...ролика, так как через нее про.исходит теплообмен двигателя с окру 2жающей средой. Надежность работы,последнего также определяется температурным режимом.Цель изобретения - повышение наДежности работы.Это достигается тем, что предлагаемое устройство имеет емкость с жидкостью и контактирующий с частью поверхности диска охлаждающий элементиз капиллярно-пористого материала,один конец которого расположен в емкости,На чертеже представлен транспортирующий ролик, общий вид.Транспортирующий ролик к устройству для термовытяжки синтетических волокон содержит диск 1 со встроеннымвнутри него синхронным двигателем сэлектромагнитной редукцией частотывращения обращенного исполнения, емкость 2 с жидкостью и контактирующийс частью поверхности диска 1...

Номер патента: 773159

Опубликовано: 23.10.1980

Авторы: Ключников, Пупышев, Ястремский

МПК: D01D 5/04

Метки: воздуха, вытяжки, зоне, места, нитей, охлаждении, подачи, струи, фильерной

...нитей 30 2н зоне фильерной вытяжки заключаетсян поочередном ноздейстнии струей 1воздуха на нити на раэличных участках зоны фильерной вытяжки послеобдуна нитей по выходе из фильеры2, определении температуры нитейна паковке 3 от каждого воздействияструей воздуха на различных участкахэоны фильерной вытяжки, при этомместо подачи струи воздуха в рабочем режиме охлаждения нитей определяют по минимальной температуре нитей на гаковке от одного из ноздействия струей воздуха.П р и м е р. Ниже зоны обдува нитейчерез каждые 10 см на нити подаюттонкую струю воздуха иэ сопла, высота щели которой составляет 0,1 мм,ширина - 150 мм. Для каждого воздействия струей воздуха определяют температуру нитей на паковке с помощьюиглообразной...

Номер патента: 773160

Опубликовано: 23.10.1980

Автор: Пупышев

МПК: D01D 5/04

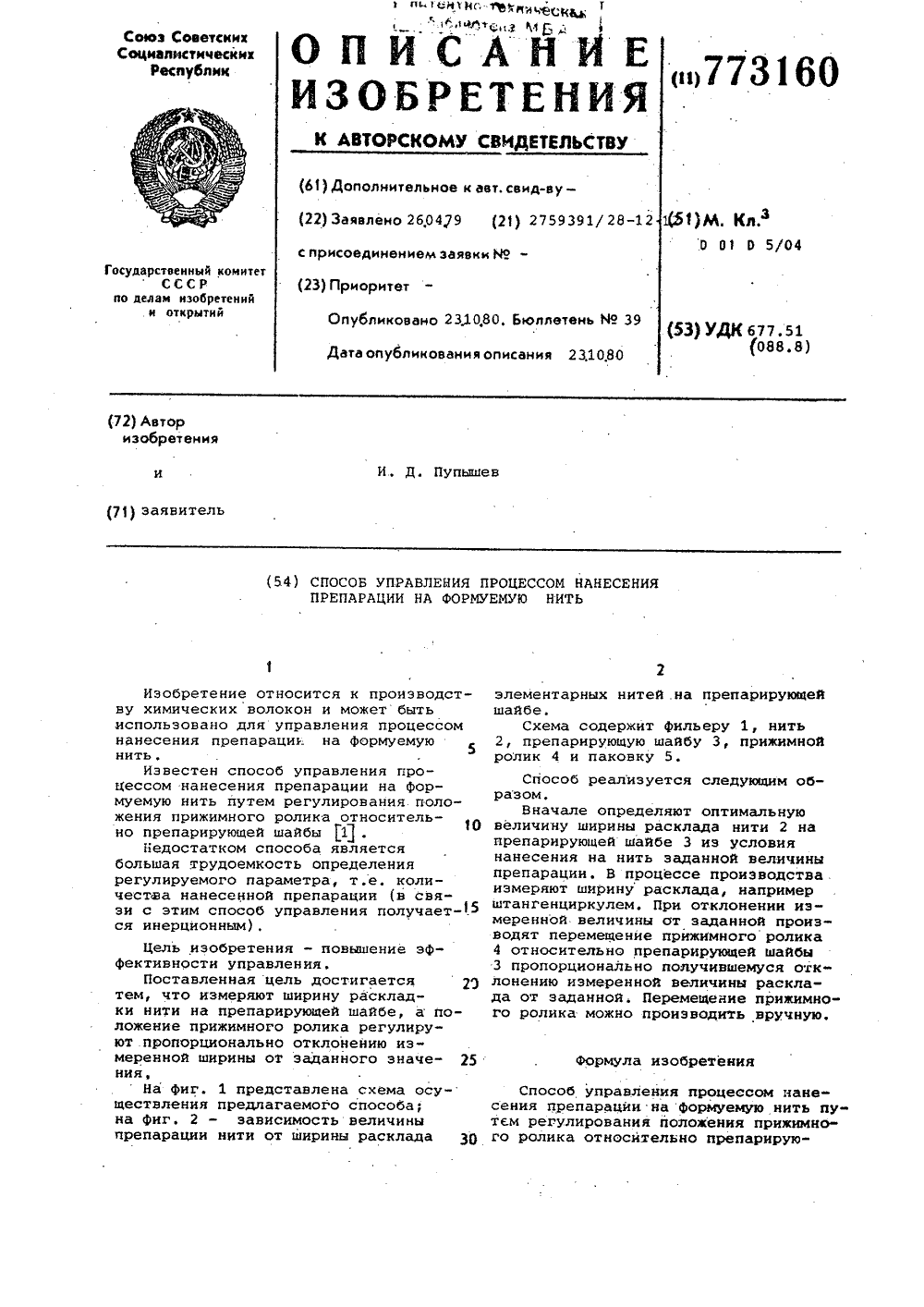

Метки: нанесения, нить, препарации, процессом, формуемую

...прижимного ролика регулируют пропорционально отклонению измеренной ширины от заданного значе нияНа фиг. 1 представлена схема осу- ществления предлагаемого способа;на фиг. 2 - зависимость величины препарации нити от ширины расклада З 0 элементарных нитей .на препарирующейшайбе.Схема содержит фильеру 1, нить2, препарирующую шайбу 3, прижимнойролик 4 и паковку 5. Способ реализуется следующим образом.Вначале определяют оптимальную величину ширины расклада нити 2 на нрепарирующей шайбе 3 из условия нанесения на нить заданной величины препарации. В процессе производства . измеряют ширину расклада, например штангенциркулем. При отклонении измеренной величины от заданной производят перемещение прижимного ролика 4 относительно препарирующей...

Номер патента: 773161

Опубликовано: 23.10.1980

Авторы: Лапин, Пономарев, Форер

МПК: D01D 5/16

Метки: двух, заправки, непрерывного, нитей, приемно-вытяжное, химических

...и 17 и втягиваются при помощи воздуха в соответствующие им инжекторынакопители 8 и 9. После этого пневмозаправщик подносится к нити А вышеприспособления 13 и нажимается кнопка включения этого приспособления,одновременно включается инжектор-накопитель 12 и выключается инжекторнакопитель 8. Нить А обрезается приспособлением 13 и втягивается в пневмозаправщик, обрезанный конец ееуходит в инжектор-накопитель 8, Далее, при помощи пневмозаправщика,нить А обводится по нижней полуокружности правого приемного диска 1,поднимается выше приспособления 15 ивручную заправляется в Г-образныепазы при."пособлений 13, 16, 18 и 15.На фиг. 2 эта траектория нити А показана стрелками. Соответствующей кнопкой включается приспособление 15 для обрезки...

Номер патента: 777090

Опубликовано: 07.11.1980

Авторы: Дорофеев, Прохоров, Сеитова, Серков, Шишкина

МПК: D01D 13/00

Метки: непрерывной, нитей, промывки

...скребок 5 для снятия жидкости 5 с его поверхности и перфорированный патрубок 6 для подачи жидкости на нижний ролик 4, смонтированный вдоль него между роликами. Скребки 3, 5 жестко укреплены один под другим на перфорированном 10 патрубке 6, а верхний из них выполнен сжелобом 7 для отвода жидкости.Работает устройство следующим образом. Нити заправляют на транспортирующие ролики 2, 4 и перемещаются по ним с 15 определенным шагом, Жидкость подаетсяна верхний ролик и обрабатывает нити, Загрязненная жидкость снимается с верхнего ролика 2 кромкой сребка 3 и направляется в желоб 7. Свежая порция жидкости поступает на нити через перфорированный патрубок 6 на скребок 5 при транспортировании их на нижнем ролике. Часть загрязненной жидкости...

Номер патента: 783376

Опубликовано: 30.11.1980

Авторы: Геллер, Жмыхов, Пупышев

МПК: D01D 5/04

Метки: нити, профилированной, процессом, расплава, формования

...устройство входят прядильная головка 1, фильера 2, шахта 3, паковка 4,шибер 5, датчик 6 воздухапрсфилированиня нить 7,.ФИсследования показали, что отношениерадюуса описанной окружности к радиусувписанной окружности предопределяетсярасходом охлаждаюптего воздуха.При малой скорости обдувочного воздуха нить 7остывает медленно, и вследствие расши-,рения при выходе из Фильэры и поверхностного натяженття струйки расплава рельефпрофиля нити, заданный Фтельерным. оюерстиее, сглаживается, следовательно величина отношения. радиусов снижается. Приувеличении интенсивности охлаждение нитиповерхность нити затвердевает быстрее,и величина отношения радиусов возрастаФормула изобретения Источники информации,принятые во внимание при экспертизе1....

Номер патента: 783377

Опубликовано: 30.11.1980

Авторы: Пупышев, Ястремский

МПК: D01D 5/04

Метки: воздуха, зоны, контроле, нити, обдувочного, охлаждения, режима, скорости

...устройства для осуществления предлагаемого спсьсобв; на фиг. 2 - изменения величины температуры , скорости обдувочного 2воздуха У и их произведении Чв трех сечениях шахты при перемещении точек контроля параметров воздушного . потока от фильтрующей сетки к нити.Устройство содержит прядильный блок 1, фильеру 2, нить 3, шахту 4, фнльтрующую сетку 5, шибер 6 и воздуховоды 7.Реализуют способ контроля режима жлаждения следующим образом. В зоне шахты в направлении от фильтрующей сетки к нити через заданное расстояние, например через 5 см,измеряют скорость Ч и температуру 1 обдувочного воздуха. Измерение можно производить с использованием анемоментра типа АВТМ и термометра сопротивления типа СМ. Рассчитывают произведение скорости и температуры...

Номер патента: 783378

Опубликовано: 30.11.1980

Авторы: Волосников, Ключников, Максимов, Пупышев, Ястремский

МПК: D01D 5/04

Метки: момента, параметров, полимера, расплава

Номер патента: 787498

Опубликовано: 15.12.1980

Авторы: Алексеев, Бухбиндер, Киселев, Сажин, Цветков

МПК: D01D 5/04

Метки: нитей, охлаждения, свежесформованных, химических

...выполнен по окружности составным, по меньшей мере, из двух частей материал которых имеет разнополярный электрический потенциал.На фиг. 1 представлено устройство, общий вид; на фиг. 2 - нитенаправитель, вариант выполнения. Устройство для охлаждения свежесформованных химических нитей содержит обдувочную шахту 1 и кольцевой нитенаправитель 2, выполненный по окружности составным, части которого выполнены из материа ла с разнополярным электрическим потенциалом.Устройство работает следующим образом Свежесформованные нити поступают вобдувочную шахту 1, при этом при прохождении через фильеру нити заряжаются электростатическим зарядом одного знака. После застывания нити проходят нитенаправитель 2, установленный ниже точки...

Номер патента: 791793

Опубликовано: 30.12.1980

Авторы: Ганопольский, Глазов, Купершмидт, Розенфельд, Самсонов

МПК: D01D 1/06

Метки: волокон, машин, подачи, прядильного, раствора, формования, химических

...держателя и расположена междустойками.На Фиг. 1 представлено предлагаемое устройство, общий вид, на фиг.2часть устройства.Устройство для подачи прядильногораствора машин для формования химических волокон содержит фильтр-пальцы1, каждый из которых шарнирно установлен между смонтированными на основании 2 вертикальными стойками 3 и 4,посредством установленных на их двухбоковых сторонах держателей 5 и 6,в одном из которых выполнен канал 7,и трубки 8 для подвода прядильногораствора, непосредственно соединенные с каналом 7 соответствующегодержателя 5 и расположенные междустойками 3 и 4.Работает устройство следующимобразом,Входное отверстие 9 каждого фильтр.пальца 1 совмещают с выходным отверстием канала 7 соответствующего держателя...

Номер патента: 791795

Опубликовано: 30.12.1980

Авторы: Симкин, Фукс

МПК: D01D 1/06

Метки: комплекту, подачи, прядильного, раствора, фильерному

...6 насоса, Корпус 2 установлен на основании с воэможностью вертикального перемещения и имеет средство для фиксации его положения, содержащее смонтированный на основании 3 поворотный кулачок 7 свыступами 8 и жестко установленныйна верхней части корпуса 2 держатель9 с пазами 10 для выступов 8 кулачка 7. Корпус связан с основанием соединением 11 ласточкин хвост. Концевые части 12 трубки 5 выполнены сферическими или коническими и размещены,соответственно в каналах 4 и б корпуса 2 и насоса с возможностью контактирования с их внутренней поверхностьюкоторые также выполнены коническимиили сферическими. 6Работает устройство следующимобразом.Прядильный раствор от насоса потрубке 5, каналу 4 корпуса и каналуодного из держателей 13 червяка 1...

Номер патента: 791797

Опубликовано: 30.12.1980

Авторы: Артемьев, Клоков, Конев, Ланин, Левченко, Митрофанов, Моисеев, Суханов, Ястремский

МПК: D01D 5/00

Метки: волокон, пленок, процессом, химических

...производительности Я стадий кристаллизации и выпаривания осуществляют регуляторами 8, 11, которые подсоединены к соответствующим датчикам и исполнительнЫм механизмам.Расходомером 14 измеряют расход реагентов: воды - Я, едкого натра" на приготовление прядильного раствора.С помощью датчика запаса прядильного раствора, например измерителя уровня прядильного раствора с баках стадий подготовки его к формованию, измеряют запас прядильного раствора %, расходомером 13 измеряют расход прядильного раствора на формирование Я, а датчиком 16 его состав. 65 С помощью вычислительного блока 17 измеряют время Т пребывания прядильного раствора на стадиях подготовки его к формованию как отношение Т = Ю/ , а регулирование производительности стадий...
