C09D 3/82 — C09D 3/82

Номер патента: 111485

Опубликовано: 01.01.1957

Авторы: Крешков, Мышляева, Хананашвили

МПК: C09D 3/82, C09J 3/16

Метки: клея, связующих

...материалам и способностью давать нерастрескивающиеся при нагревании пленки.Сущность способа заключается в том, что водно-щелочной раствор алюми ната натрия перемешивают при комнатной температуре или при нагревании с алкил - или арилэтоксисиланом.Способ осуществляют следующим образом.19,5 г метилтриэтоксисилана с т. кип, 150 - 151 перемешивают в течение 50 мин. при комнатной температуре или в течение 3 - 5 мин. при 75 - 100 с водно-щелочным раствором алюмината натрия в количестве 28 г и водой в количестве 10 г.По окончании процесса реакционную массу разделяют на две фазы: верхнюю жидкую фазу в количестве 11,5 г, представляющую собой спиртовый раствор щелочи, и нижнюю клееобразную в количестве 46 г продукта, которьщ может быть илп...

Номер патента: 114677

Опубликовано: 01.01.1958

Автор: Федоров

МПК: C09D 3/82

Метки: лак, резиновых

...для лакировки резиновых изделий изготовляют на основе метилдихлорсилана (СНзЫНС 1 я), являющегося отходом производства метилсиланхлоридов.В аппарат с мешалкой и рубашкой для охлаждения загружают 120 вес, ч. воды, от 2 до 10 вес. ч. пигмента и 0,1 - 0,15 вес. ч. перекиси бензоила. После растворения пигмента в аппарат подается 100 вес. ч. метилдихлорсилана с такой скоростью, чтобы температура в аппарате была в пределах от +10 до - 20После непродолжительной выдержки жидкость известным способом наносится на резиновые изделия. После подсушивания при 80 в течение 12 - 15 мин. изделия подвергаются термообработке, которая при 150 продолжается 4 мин при 140 - 8 мин., при 130 - 12 мин. и т. д.Таким образом, при термообработке в пределах 135...

Номер патента: 117376

Опубликовано: 01.01.1958

Авторы: Жинкин, Котлярова, Уклонский

МПК: C08G 77/48, C09D 3/82

Метки: сополимеров

...нагреванию под вакуумом при 180 и остаточном давлении 1 ли рт. ст. Полученный полимер предспособу полимеров ых проводов, работ- 2 -Предмет изобретения Способ получения сополимеров на основе алкоксисиланов и произ водных терефталевон кислоты, о т л и ч а ю щ и й с я тем, что, с целью получения полимеров, пригодных для лаковых пленок с повышенными свойствами, алкоксисиланы или продукты их частичного гидролиза нагревают при 150 - 180 с диэтилолтерефталатом. Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Е, Г. Гончар)ипографня Комитета по делам изобретений и о 1 крьгтий ири Сове;с Мичистров СССР Ь 1 осква, Петровка, 14.ставляст собой прозрячну 1 О вязкую смолу коричневоо цвета. Относительная вязкость 10%-ного...

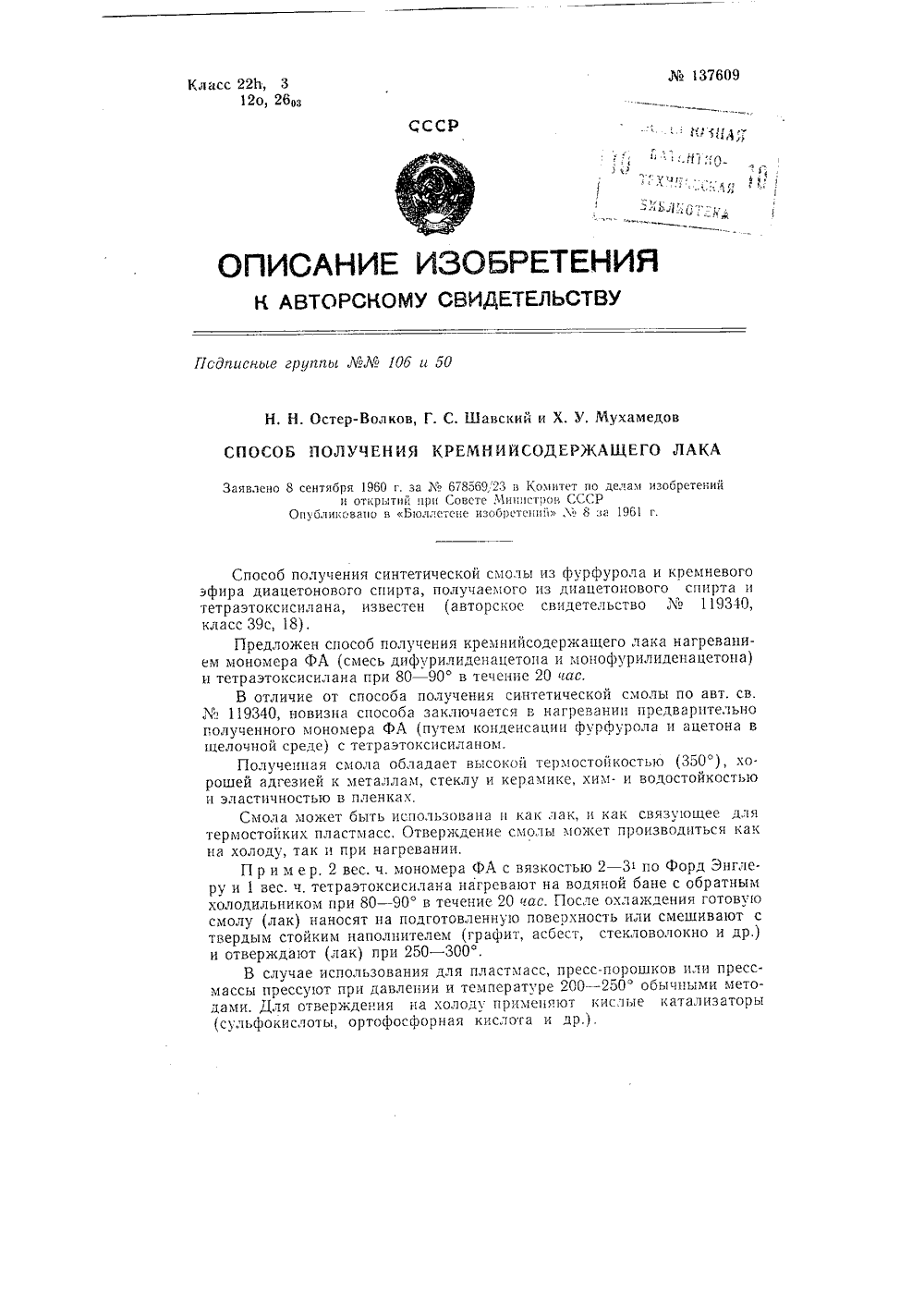

Номер патента: 137609

Опубликовано: 01.01.1961

Авторы: Мухамедов, Остер-Волков, Шавский

МПК: C09D 3/82

Метки: кремнийсодержащего, лака

...пластмасс, Отверждение смолы может производиться как на холоду, так и при нагревании,П р и м е р, 2 вес. ч. мономера ФА с вязкостью 2 - 31 по Форд Энглеру и 1 вес, ч. тетраэтоксисилана нагревают на водяной бане с обратным холодильником при 80 - 90 в течение 20 час. После охлаждения готовую смолу (лак) наносят на подготовленную поверхность или смешивают с твердым стойким наполнителем (графит, асбест, стекловолокно и др.) и отверждают (лак) при 250 - 300,В случае использования для пластмасс, пресс-порошков или пресс- массы прессуют при давлении и температуре 200 - 250 обычными методами, Для отверждения на холоду применяют кислые катализаторы137 б 09 Свойстьа лаковой пленки:- черный- 1 ля по шкале НИЛКа 4) водостойкость5) адгезия к стеклу,...

Номер патента: 206783

Опубликовано: 01.01.1968

Авторы: Алентьев, Антипов, Пащенко, Тищенко

МПК: C09D 3/82

Метки: защитных, металлах, покрытий, сплавах

...в том, что обезжиренную поверхность металлов и сплавов обрабатывают раствором, содержащим (в % об.);этилсиликат 2 ацетон (диоксан) 7 ения: на 1 молу ться не болев отно вво предложенному авах алюминия ющими свойстые п ых сслед ки 5 м 210 кг/м ани 95 в 1 8 - 20 9 - 10 5 - 7 г 700 в вибростой 0 хност ие ысоью 2,1 4,1 3,6 Предмет изобрСпособ получения защитиО металлах и сплавах путем орами на основе этилсиликаттем, что, с целью получениякой гидрофобностью, твердрозионной стойкостью, повер5 вают раствором, содержащиэтилсиликатацетон (диоксан)водуортофо(75% -ную) растворителя по 12%-ным раствожидкости ГКК растворе стеарпбработанное издехе при темперачас. Содержание жет изменяться в й толщины покрысфорную кислотуную),2 и затем после испарения...

Номер патента: 307090

Опубликовано: 01.01.1971

Авторы: Бобылева, Воронина, Озол, Попкова, Хакуринов, Чудесова

МПК: C09D 3/82

Метки: покрытий

...по п. 1, от.гичаю в качестве инертного газа бер гциися т арг м, что Изобретение относится к способу получен покрытий из кремнийорганических соединен на подложке.Известен способ получения покрытий - тог ких пленок на подложке - путем введения в зону тлеющего разряда паров силана 5 гН аммиака и подложки.Получают покрытия с диэлектрической проницаемостью 7 - 11.Согласно предлагаемому способу с целью 1 получения покрытий с повышенной диэлектрической проницаемостью в зону тлеющего разряда подают пары аминосилана общей формулы К 51(1 йг;) где и=0 - 3, К - алкил, арил, К - алкил, в смеси с инертным газом. 1 В качестве инертного газа используют, например, аргон.Общее давление в рабочей камере при по. стоянной откачке поддерживают напуском смеси...

Номер патента: 472141

Опубликовано: 30.05.1975

Авторы: Соколова, Юрченко

МПК: C09D 3/82

Метки: липкости, покрытий, полиэфирных, устранения

...действия кислорона поверхность образовавшейся 25 ненасыщенной полиэфирной смоукта конденсации диэтиленгликоновым и фталевым ангидридом - лиметилсилазановую смолу из рас г толуольного раствора смолы 30 аствор полиметилсилаэаиовой смолы МС 1-1-7 в толуолеерхцорвициловый 1 к ХС.г) 2 СЗ,1 ипкоств це исцсз та в тецсцис 72 цас. олиметцлфсцплсилоксановый лак 1(.55 Изобретение относится к спосния полимерных материалов ииспользовано при изготовлении стков или получении покрытий на оэфирной смолы.Известен способ устранения шго действия кислорода воздуха (лполиэфирные покрытия с помощьных пленок, например целлофана,полиэтилена.При этом требуется выполпениких операций, а именно: нанесенобеспечение плотного прилеганпясти и после отверждения смолы...

Номер патента: 504822

Опубликовано: 28.02.1976

Авторы: Зайцева, Заманский, Пажитнова, Северный

МПК: C09D 3/82

Метки: краска, кремнийорганической, основе, смолы

...90 вес. %,полиметилфенилсилоксановой смолы (мол. вес.1000 К/% = 1,0, температура размягчения 90 С, 4,5 вес. %, эпоксидной смолы (мол. вес.5 1000), 1,5 вес. % отвердителя - полиалюмоорганосилоксана, 4,вес. % пигмента в двуокиси титана помещают в смеситель, снабженный мешалкой. Смесь расплавляют,и перемешивают при 115 - 120 С в течение 30 мин, 20 Горячую смесь выгружают. Охлажденныйсплав измельчают до дисперсности 50 - 2000 ммк. Краску наносят любым из методов, применяемых для,получения порошковых покрытий (псевдоожиженный слой, электростатический способ и др.).Пластинки с нанесенной порошковой краской помещают в термостат и выдерживают при 200 С 2 час.Пример 2. В с30 мешалкой, помещают504 с 122 15 45 - 90 4,5 - 29 1,5 - 6 3 - 21...

Номер патента: 812814

Опубликовано: 15.03.1981

Авторы: Алексеев, Антонов, Белоусов, Благодетелев, Булычев, Дмитриева, Монахова, Рассказова

МПК: C09D 3/82

Метки: краска

...Свойства 3,6 Массовая доля окиси алюминия (АЗ 03) ф Содержание диметилсилильных групп по И , ммоль/г,не менее Свойства Показатели Предлагаемая, по примерам Известная ю м е м т и ще М Прочность пленки при ударе, кгс/см 50 50 50 35 Прочность пленкипри изгибе, мм 5 Время высыхания, ч от пыли полное 0,52 0,52 0,52 1 24Укрывистость, .г/м 150 155 150 180 Содержание сухого остатка, % 77 77,5 60 Внешний видНасыпная плотность, г/лрН суспензии, не менее ПримерЗ.ПолиметилфенилсилоксанАлкидностирольнаясмолаДиоктилфталатСиккатив .МелМодифицированнаядвуокись кремнияалюмоаэросил)Пигменты (сажа)Ксилол Краска готовится следующим образом.В шаровую мельницу загружают пос ледовательно полиметилфенилсилоксан,алкидностирольную смолу, пигменты,...

Номер патента: 834057

Опубликовано: 30.05.1981

Авторы: Альтман, Дубровский, Захидов, Исманжанов

МПК: C09D 3/82

Метки: композиция, светоотражающихпокрытий

...9 91 91 93 щины,отсла- -92 93: 93 45 92 . 92 иванне 50 83 50 89,82 82 82 83 50 89 . 89 89 89 89 89 89 89 Тре 5089 90 щиныотслаиванне 45 89 89 д 32 89 89 90 Трещины,отслаи 50 91 91 91 91 92150 91 91 91 92 93 50 91 91 91 92 93 50 88. 87 88 88 88 50 87 87 87 87 88 88 88 93 95 а 38 б 37 50 91 91 91 . 92 .,93 50 9 91 91 . 9) 93 93 94 в 37 Трещины ротслаиг ЗЗ 45 91 91 91 9294 ванне в 37 г 35 д 32 У а 38б 37 в 37 г 35 У а, 37б 38в 38 г 38 50 86 50 91 50 91 50 91 85 86 86 86 91 91 91 92,89 89 89 89 87 86 93 93 9394 83 83 89 89 90 90 ванне94 9493 9594 9589 88.834057 12 Продолжение табл. 4 Компо зиция 30 88 71 40 90 Час- Полное тич- разруное шение разрушение Примечание:Кн - коэффициент светоотражения при длине волны 0,54 мкм до испытаний;Вк, -...

Номер патента: 834058

Опубликовано: 30.05.1981

Авторы: Гул, Завин, Иванов, Луценко, Рыбалова, Саблина, Шубин

МПК: C09D 3/82

Метки: антиадгезионногопокрытия, композиция

...используют тетраэтоксисилан, этилсиликат, этилсиликач 40. Композицию готовят следующим образом.Все компоненты, кроме катализатора отверждения, тщательно перемешивают механическим способом в течение 10-15 мин. Катализатор отверждения вводят в последнюю очередь непосредственно перед нанесением рабочего состава на поверхность форм,Покрываемую поверхность предварительно подготавливают под покрытие, обезжиривают и грунтуют.Подготовку"поверхности осуществляют любым из известных методов- механическим, химическим, электро- химическим.Подготовленные формы дополнительно обезжиривают ацетоном, бензином или уайт-спиритом и высушивают на воздухе 0,5-1 ч. Подготовленную поверхность грунтуют 1 О%-ным раствором катализатора отверждения в безводном...

Номер патента: 840082

Опубликовано: 23.06.1981

Авторы: Кузнецов, Лившиц, Тартаковская

МПК: C09D 3/82

Метки: композиция, лакокрасочная

...затем смешивают в емкости с мешалкой с 276 масс,ч70 раствора в ксилоле (193,2 масс,ч,100-ного) полиизоцианатбиурата,Вязкость композиции 63 с по ВЗ.Композицию наносят на подложку исушат при,110 С 10 мин. Толщинаопокрытия 57 мкм.П р и м е р 4. 200 масс.ч. 50раствора акрилового сополимера(ММА;МАГ = 85:15, молекулярнаямасса 2900, содержание ОН-групп.151,81) в смеси бутилацетат:метилэтилкетон:1 смешивают с 130 масс.ч.гидроксилсодержащего сложного разветвленного олигоэфира (неопентилгликоль:фталевый ангидрид:адипиновая 20кислота;триметилолпропан,9;78::0,52:0,2, молекулярная масса 700;содержание ОН-групп 9,52) до полного взаимного растворения компонентов.Приготовленный раствор подают вбисерную мельницу и загружают211,6 масс.ч, двуокиси...

Номер патента: 861376

Опубликовано: 07.09.1981

Авторы: Варламова, Рогаль, Рясин, Северный, Федотов, Шелудяков, Эверт

МПК: C09D 3/82

Метки: композиция, покрытия

...е сокпет силол ае 0,7%.4,25,о о к о,э5 Вепаол 3 8613В качестве пслиорганосилоксановой смолы используют различные полиме" тил- и полиметилфенилсилоксановые смо" лы, содержацие в качестве функциональных групп алкокси- и(или) гидроксильные группы. Органическим растворите- лем служат ароматические или алифати. ческие углеводороды, эфиры и прочие или их смеси, которые обычно применяют в качестве растворителей кремний, 10 органических смол. Композицию готовят смешением компонентов и наносят методом налива на стеклянные пластинки размером 90 х 20 мм. Сушку покрытий проверяют по ГОСТ 9007-73. 5Твердость покрытий определяют по ГОСТ 5233-67 на маятниковом приборе при 20 ОС после сушки их при 20+50 С в течение 24 ч, а также после. запечки их при...

Номер патента: 935519

Опубликовано: 15.06.1982

Авторы: Баженов, Иващенко, Рудых, Самодумова, Слинякова, Черненко

МПК: C09D 3/82

Метки: пьезосорбционного, чувствительного, элемента

...Гц при изменении концентрации паров этанола (воды) на 1 млнстабильность - изменение частоты колебаний чувствительного элемента вовремени в атмосфере, насыщенной па рами этанола. Стабильность,Гц/меск парамводы к парам этанола более 1 года3-1 месяца Предлагаемый Известный"50 0,23 0,3 В результате сравнительных испытаний установлено, что чувствитель 45ные элементы, изготовленные по изобретению, значительно превосходят известные элементы по чувствительности,кроме того, они нечувствительны к присутствию в атмосфере паров воды вслед ствие гидрофобности пленки на основеметилтриэтоксисилана, в то время какизвестные элементы не обладают избирательностью к парам этанола вприсутствии паров воды, по стабильности и сроку службы новые чувствительные...

Номер патента: 1086000

Опубликовано: 15.04.1984

Авторы: Баженов, Иващенко, Попов, Рудых, Самодумова, Слинякова, Черненко

МПК: C09D 3/82

Метки: пьезосорбционного, чувствительного, элемента

...и срок его службы,Целью изобретения является получение элементов с повышенной чувствительностью к парам толуола и высокой стабильностью показаний ибольшим сроком службы,45Поставленная цель достигаетсятем, что согласно способу на поверхСрок службы увствительность 1 ц/мл та ьность Гц/ме парам толу- к парамола воды 0,3 г,о 9 О прототипу примеру 1 25-3 меслее 1 г олее 1 г олее 1 г Чувствительный элемент,изготовленный по 000 2ность кварцевой нлаг;ины при 35о45 С наносят состав, содержащий,мас.ч.; Фенилтриэтоксисилан (ФТЭС)0,8-1,0; ацетон 10-15; 1 н. солянаякислота 0,3-04, с последующей термообрабо гкой полученной пленки при115-12",С в течение 55-65 мин,Сущноь способа заключаетсяв следующем; сначала смешивают ФТЭСс ацетоном, затем при...

Номер патента: 1513004

Опубликовано: 07.10.1989

Авторы: Балыков, Гущин, Мотина, Самородин, Шалаев

МПК: C09D 3/82, C09D 5/25

Метки: маркировки, окрашивания, поверхностного, радиои, резины, силоксановой, состав, электротехники

...к поверхности кремнийорганической резинна основе Виксинта, а также удельноповерхностное сопротивление по ГОСТ6433-77 в исходном состоянии и послтрехкратной дегазации по методикеПГВ 605-73-77, предусматривающейТ а б л и ц а 1 Пример Толуол ПолиметилэтоксисилоксисилаКаучукСКТН"1 Наполнитель окись окись окись цинка никекдд мия зан ля 0,4 2,5 4,0 0,1 6,0 0,4 0,4 0,4 0,4 0,4 4,0 20,0 5,07,0 35,0 4,0 20,0 4,0 20,0 4,0 20,0 4,0 20,0 2,0 15,0 12,0 36,0 4,0 20,0 25,0 25,0 25,0 25,0 25,0 25,0 25,0 25,0 25,0 25,0 г 3 4 5 6 7 8 9 1 О 25,0 4,0 20,0 0,4 25,0 1513004 последовательную обработку снацала в растворе дихлорамина в дихлорэтане, а затем в растворе едкого натра с добавлением моноэтаноламина. У блоков высоковольтного питания определяют...
