Сигнализатор уровня электропроводности

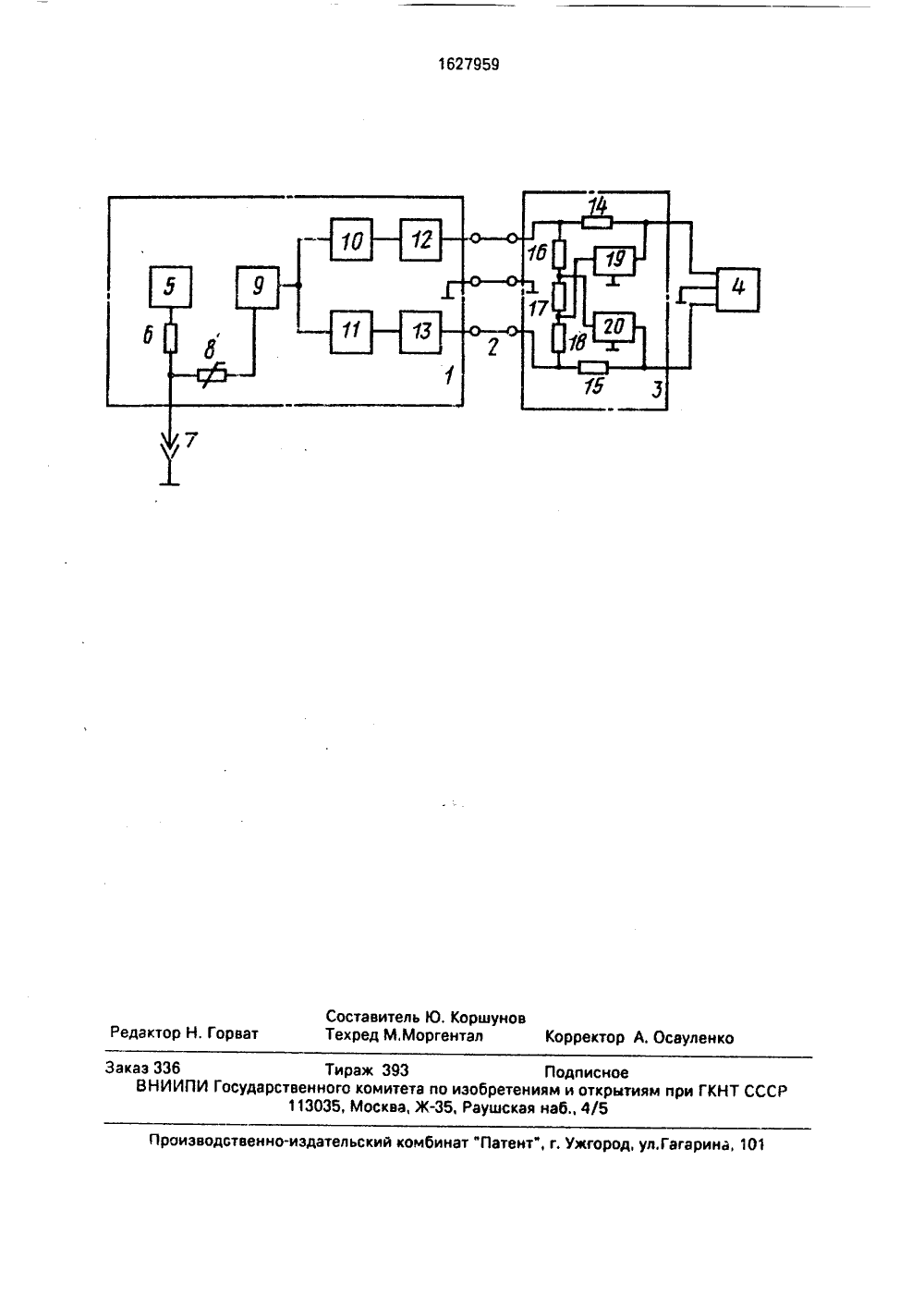

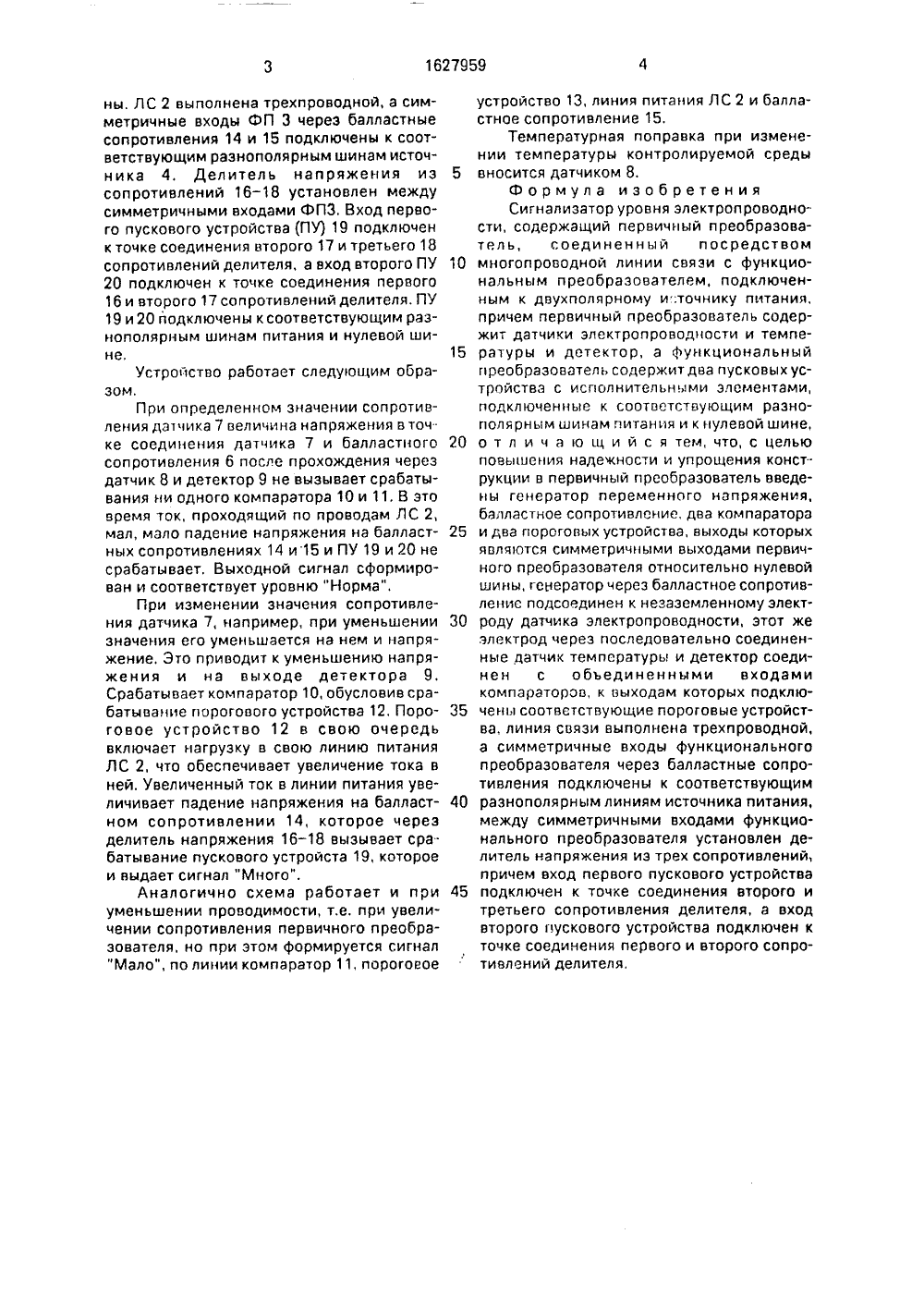

(5 ИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ /(56) Авторское свидетельство СССР М 819666, кл. 6 01 й 27/02, 1976,Сигнализатор электрической проводимости СЭ ЗМ. Техническое описание 5 В 2.840.353 ТО. Харьковское ОКБА НПО "Химавтоматика", 1983.(54) СИГНАЛИЗАТОР УРОВНЯ ЭЛЕКТРОПРОВОДНОСТИ(57) Изобретение относится к аналитическому приборостроению, в частности к средствам кондуктометрического контроля технологических процессов, Целью изобреИзобретение относится к аналитическому приборостроению, в частности к средствам кондуктометрического контроля технологических процессов.Целью изобретения является повышение надежности и упрощение конструкции си гнал иэатора.На чертеже изображена блок-схема сигналиэатора уровня электропроводности,Устройство содержит первичный преобразователь (ПП) 1, многопроводную линию связи(ЛС) 2, функциональный преобразователь (ФП) 3 и источник 4 питания, двухполярный относительно нулевой шины. ПП 1 посредством ЛС 2 подсоединен к ФП 3, который подключен к источнику 4, ПП 1 содержит генератор 5 переменного напряжения, балластное сопротивление 6, датчик 7 электения является повышение надежности и упрощение конструкции сигнализатора уровня электропроводности, Это достигается минимизацией числа проводников линии связи. которая выполнена трехпроводной и соединяет первичный преобразователь и функциональный преобразователь устройства. В первичный преобразователь введены генератор, балластное сопротивление, два компаратора и два пороговых устройства. В функциональный преобразователь введены два балластных сопротивления и делитель напряжения. Это позволяет реализовать режим использования трехпроводной линии связи одновременно и в качестве линии передачи информации и в качестве линии питания. 1 ил. тропроводности, датчик 8 температуры, де- СЬ тектор 9, два компаратора 10 и 11, два поро- Я говых устройства 12 и 13. ФП 3 включает балластные сопротивления 14 и 15, дели- К) тель напряжения из сопротивлений 16-18, р пусковых устройств 19 и 20 с исполнительными Элементами.Генератор 5 через балластное сопротивление 6 подсоединен с незаземленному электроду датчика 7, этот же электрод через а последовательно соединенные датчик 8 температуры и детектор 9 соединен с обьединенными входами компаратора 10 и 11, к выходам которых подключены соответствующие пороговые устройства 12 и 13. Выходы порошковых устройств 12 и 13 являются симметричными выходами первичного преобразователя 1 относительно нулеэой ши 1627959ны. ЛС 2 выполнена трехпроводной, а симметричные входы ФП 3 через балластные сопротивления 14 и 15 подключены к соответствующим раэнополярным шинам источника 4. Делитель напряжения иэ сопротивлений 16-18 установлен между симметричными входами ФПЗ, Вход первого пускового устройства (ПУ) 19 подключен к точке соединения второго 17 и третьего 18 сопротивлений делителя, а вход второго ПУ 20 подключен к точке соединения первого 16 и второго 17 сопротивлений делителя, ПУ 19 и 20 подключены к соответствующим разнополярным шинам питания и нулевой шине,Устройство работает следующим образом,При определенном значении сопротивления датчика 7 величина напряжения в точке соединения датчика 7 и балластного сопротивления 6 после прохождения через датчик 8 и детектор 9 не вызывает срабатывания ни одного компаратора 10 и 11. В это время ток, проходящий по проводам ЛС 2, мал, мало падение напряжения на балластных сопротивлениях 14 и 15 и ПУ 19 и 20 не срабатывает. Выходной сигнал сформирован и соответствует уровню "Норма",Гри изменении значения сопротивления датчика 7, например, при уменьшении значения его уменьшается на нем и напряжение. Это приводит к уменьшению напряжения и на выходе детектора 9, Срабатывает компаратор 10, обусловив срабатывание порогового устройства 12, Пороговое устройство 12 в свою очередь включает нагрузку в свою линию питания ЛС 2, что обеспечивает увеличение тока в ней, Увеличенный ток в линии питания увеличивает падение напряжения на балластном сопротивлении 14, которое через делитель напряжения 16-18 вызывает срабатывание пускового устройств 19, которое и выдает сигнал "Много",Аналогично схема работает и при уменьшении проводимости, т.е. при увеличении сопротивления первичного преобразователя, но при этом формируется сигнал "Мало", по линии компаратор 11, пороговое 5 10 15 20 25 30 35 40 45 ) устройство 13, линия питания ЛС 2 и балластное сопротивление 15.Температурная поправка при изменении температуры контролируемой среды вносится датчиком 8.Формула изобретения Сигнализатор уровня электропроводности, содержащий первичный преобразователь, соединенный посредством многопроводной линии связи с функциональным преобразователем, подключенным к двухполярному и",точнику питания, причем первичный преобразователь содержит датчики электропроводности и температуры и детектор, а функциональный преобразователь содержит два пусковых устройства с исполнительными элементами, подключенные к соответствующим разно- полярным шинам питания и к нулевой шине, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и упрощения конструкции в первичный преобразователь введены генератор переменного напряжения, балластное сопротивление, два компаратора и два пороговых устройства, выходы которых являются симметричными выходами первичного преобразователя относительно нулевой шины, генератор через балластное сопротивление подсоединен к незаземленному электроду датчика электропроводности, этот же электрод через последовательно соединенные датчик температуры и детектор соединен с объединенными входами компараторов, к выходам которых подключены соответствующие пороговые устройства, линия связи выполнена трехпроводной, а симметричные входы функционального преобразователя через балластные сопротивления подключены к соответствующим разнополярным линиям источника питания, между симметричными входами функционального преобразователя установлен делитель напряжения из трех сопротивлений, причем вход первого пускового устройства подключен к точке соединения второго и третьего сопротивления делителя, а вход второго пускового устройства подключен к точке соединения первого и второго сопротивлений делителя,1627959 Составитель Ю, КоршуновТехред М,Моргентал Корректор А. Осауленко Редактор Н, Горват Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 336 Тираж 393 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
