Номер патента: 1476490

Опубликовано: 30.04.1989

Авторы: Брякалов, Запорожец, Захаров, Шептуха

МПК: G06F 17/27

Метки: выражений, запись, инверсную, перевода, польскую

...14, он поступаетна первую группу входов первого полусумматора и фиксируется в первом регистре-аккумуляторе 23 с помощью сиг"нала с шестого выхода блока 8 управления, прошедшего через второй элемент ИЛИ 17 и задержанного вторымэлементом 22 задержки,Если. очередная лексическая единица - операция, то сигнал с выходадешифратора 2 лексических единиц запускает блок 8 управления, а в блоках 4-7 начинается процесс выработкии сравнения приоритетов,По результату работы схемы 7 сравнения приоритетов лексических единиц операций,блок 8 управления организует либозапись через группу элементов И 11в магазинную память, либо чтениеиз нее лексических единиц с большимприоритетом. В режиме чтения лексическая единица - операция, записывается через группы...

Номер патента: 1363195

Опубликовано: 30.12.1987

Авторы: Брякалов, Хатунцев

МПК: G06F 7/58

Метки: моделирования, случайных, событий

...элементов И , 11 . Появление импульса на выходе датчика совпадает по времени с прямоугольным импульсом, поступающим на первый вход одного из элементов И 1. Следовательно, на выходе этого элемента И 11, т,е. на 3.-ом (х = 1,2к) выходе устройства появляется импульс (фиг.4 з), характеризующий наступление соответствующего события А; с вероятностью Р, (1, к).Вероятность появления импульса на -ом ( = 1,к) выходе устройства в общем случае равнас 1.Г 1; Т, 1;Т Т иоТаким образом, вероятности наступления событий А,А Асоответствует статическим вероятностям наступления событий32 3.кр р 2 ри э 2 и ээ к и Импульсы (фиг.4 е) с выхода датчика 4 случайных временных интервалов, определяющие осуществление испытаний, поступают на вход счетчика 8 общего...

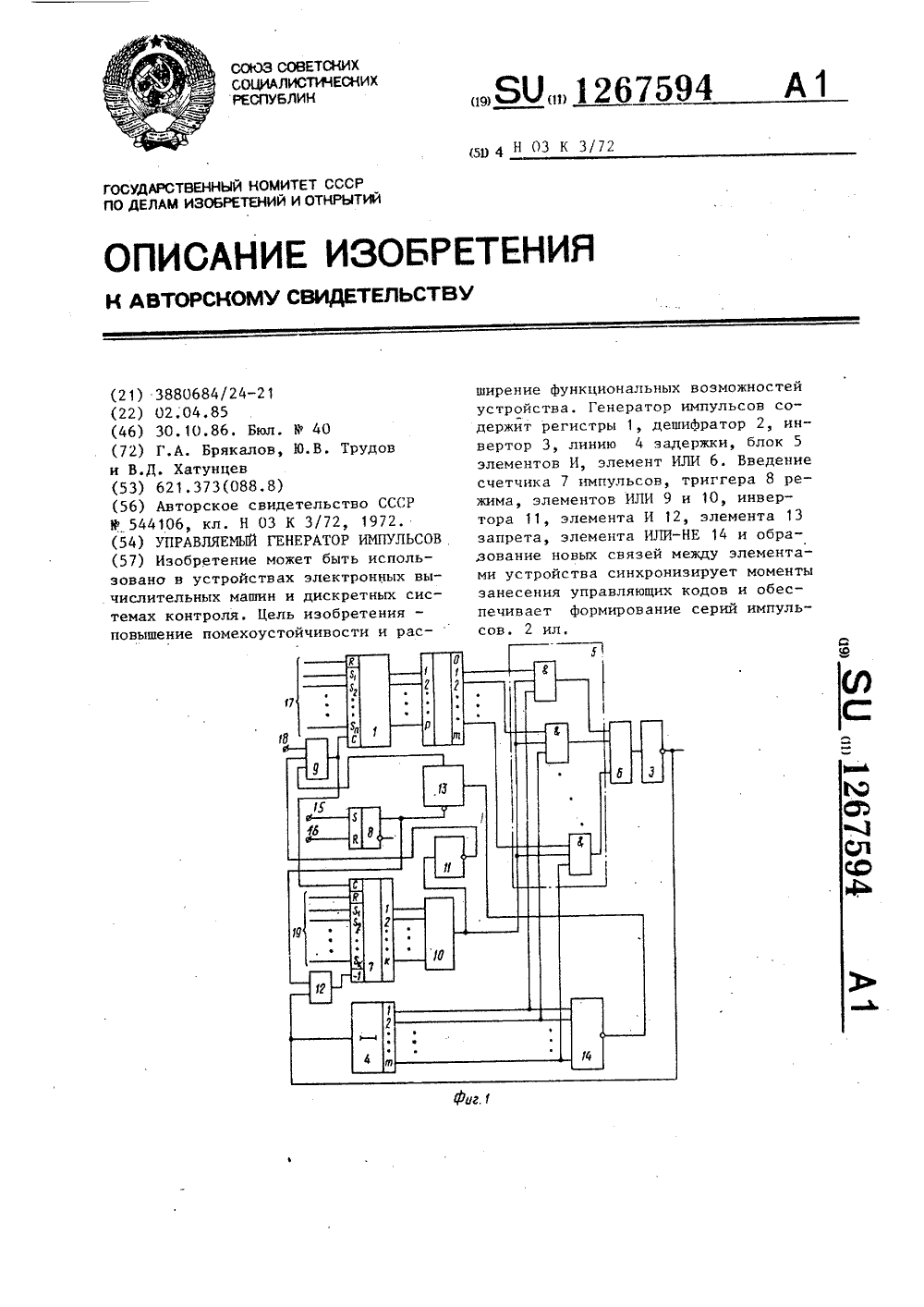

Номер патента: 1267594

Опубликовано: 30.10.1986

Авторы: Брякалов, Трудов, Хатунцев

МПК: H03K 3/72

Метки: генератор, импульсов, управляемый

...и так далее. Таким образом, устройство будет генерировать импульсы с периодом следования Т, = 2 ТлПри необходимости генерировать импульсы с другим периодом следования, например Т в регистр 1 следует занести такой код, чтобы оказался возбужденным второй выход дешифратора 2 (фиг. 2 6 ). Для устоичивой работы устройства необходимо, чтобы занесение кода в регистр 1 выполнялось в момент времени, когда на всех выходах линии задержки 4 присутствует низкий потенциал. Этот момент фиксируется элементом ИЛИ-НЕ 14, на выходе которого формируется положительный перепад напряжения, поступающий на прямой вход элемента запрета 13. На инверсный вход элемента запрета 13 в это время поступает низкий потенциал с прямого выхода триггера 8. Разрешающий...

Номер патента: 1130879

Опубликовано: 23.12.1984

Авторы: Брякалов, Булгаков, Захаров, Калмыков, Ковалев

МПК: G06F 17/27

Метки: выражений, запись, инверсную, перевода, польскую

...10,в выходной регистр20 ЗО 35 40 45 0 55 7 113единиц, блок 3 магазинной памяти,дешифратор 4 кодов операций входныхвыражений, схему 5 сравнения приоритетов, блок 6 микропрограммногоуправления, блок 7 элементов ИЛИ,коммутатор 8, выходной регистр 9,блок 10 контроля.В состав блока магазинной памятивходят третий 11, второй 12 и .первый13 коммутаторы, магазинная память14 хранения приоритетов лексическихединиц и магазинная память 15 хранения лексических единиц.В состав блока микропрограммногоуправления входят регистр 16 адреса микрокоманд, счетчик 17, дешифратор 18 адреса микрокоманд, дешифратор 19.адреса команд, блок 20 памятимикрокоманд, генератор 21 тактовыхимпульсов, триггер 22, группа элементов И 23 и элемент И 24,Блок 10 контроля...

Номер патента: 1124318

Опубликовано: 15.11.1984

Авторы: Брякалов, Захаров, Ковалев, Кустов, Песчанский

МПК: G06F 15/173

Метки: графов, моделирования

...31,триггер 32, счетчик 33 числа связей,первый и второй блоки 34 и 35 индикации. В состав блока 2 управления входят (фиг, 3) запоминающее устройство 36, дешифратор 37, счетчик 38 циклов, генератор 39 тактовых импульсов и элемент 40 задержки.Устройство работает следующим образом.Посредством полюсов 11, 15 и 12, 14 модели вершин коимутируются междусобой в соответствии со структуройисследуемого графа. Регистр 3 сдвига, регистр 5 номера вершины графа,регистры 26, 27 и 28, сумматоры 29,счетчики 33 числа связей, счетчик 38 5циклов обнуляются, триггеры 32 всехмоделей вершин устанавливаются внулевое состояние. На регистры 27заносятся коды весов каждой вершины исследуемого графа, а в счетчик 1038 циклов - код адреса, обеспечивающего выборку из...

Номер патента: 991437

Опубликовано: 23.01.1983

Авторы: Брякалов, Захаров, Калмыков, Ковалев

МПК: G06F 17/27

Метки: выражений, запись, инверсную, перевода, польскую

...не должна быть отрицательной а в конце преобразования каждого выражения равняться опас единице.Реверсивный двоичный счетчик 16 используется для суммирования весов лексических единиц с учетом их знаков, элемент ИЛИ 17 обеспечивает поступление сигналов на суммирующий вход счетчика, а элемент ИЛИ 1855 на вычитающий. Элемент 19 задержки предназначен для получения временной задержки сигнала, соответствующего лексической единице "конец выраже 37 ь ния". С помощью этого сигнала осуществляется установка реверсивногосчетчика в нулевое состояние. Значение текущей суммы на выходе реверсивного счетчика контролируется с по"мощью элемента И 20, а суммы, получаемой в конце преобразования исходного выражения - с помощью элеУмента дешифратора 21...

Номер патента: 890403

Опубликовано: 15.12.1981

Авторы: Брякалов, Захаров, Калмыков, Ковалев

МПК: G06F 17/27

Метки: выражений, запись, инверсную, перевода, польскую

...приоритетов.Блок 8 управления блокирует записьочередной лексической единицы вовходной регистр 1. Лексические еди"ннцы - операции со входного регистра 1, а нз магазинной памяти 3 черезрегистр 4 поступают соответственнона дешифраторы 6 и 5, где определяются их приоритеты,По результату работы схемы 7 сравнения приоритетов лексических еди- "ниц-операций блок 8 управления организует либо запись через группу элементов И 11 в магазинную память, либо чтение из нее лексических единицс большим приоритетом, В режиме чтения лексическая единица-операция записывается через группы элементов И 12и ИЛИ 9 в выходной регистр 4, послечего производится разблокировка входного регистра 1Когда во входном регистре 1 нахо"дится правая скобка, блок 8...

Номер патента: 498712

Опубликовано: 05.01.1976

Автор: Брякалов

МПК: H03H 7/32

Метки: задержки, сигналов, управляемой

...2 и ем С,где- необходимое время задержки;х. и С - величины индуктивности и емкости звена линии задержки;т - число звеньев линии,Код, соответствующий определенному времени задержки, подается из программного блока 5 на триггеры и-разрядного регистра 6 и устанавливает их в единичное состояние. Дешифратор 7 преобразует код слова, находящийся в регистре, в управляющий сигнал на одном из своих выходов. Управляющий сигнал подается на один из входов соответствующей схемы И, на другой вход которой с общей шины поступает входной сигнал устройства.Таким образом, в зависимости от кода, поступающего из программного блока, входной сигнал устройства подается в различные точки линии задержки, вследствие чего меняется число т работающих звеньев линии и...

Номер патента: 452003

Опубликовано: 30.11.1974

Автор: Брякалов

МПК: G06G 7/02

Метки: задержки, сигналов, управляемой

...цепью уравнения, и упрощение устройства,сштабйыми го соединеН одами) .элементов 3 Емкосличины обратн ния, приложенн Код, соотве времени задер 5 подается на танавливая их гнет велич ния на выходе сумматора 7 и, следова тельно, емкость звеньев и время запер цнии. 2 з осится к области автоельной техники.ство для управлении , содержащее линию заьях, а также блок управ- в себя программный дный триггерный регистр элемента 3 зависит от вего (запирающего) напряжеого к нему.гствуюший определенномужки, из программного блока триггеры регистра 6, усв единичное состояние, изу управляющего напряжеПределы изменения времени задержки/определяются параметрами 1 ц Сзвеньев иих числом, а также пределами измененияуправляющепо напряжения, которое...

Номер патента: 138806

Опубликовано: 01.01.1961

Авторы: Брякалов, Коган, Неворотин

МПК: B31B 49/04

Метки: заклеивания, клеем, конвертов, намазывания, например, фотобумагой

...формный барабан 7. Для комплектования конвертов в пачки имеется приспособление, выполненное в виде приемной решетки 9, с монтированным около нее отбойным роликом 10. Горизонтальный транспортер 11, расположенный под решеткой 9, выводит из устройства скомплектова - ные пачки конвертов.Работа устройства осуществляется следующим ооразом.Конверты с вложенной в них фотобумагой ставятся вертикально в загрузочный бункер 1, Кулачковый транспортер 2 непрерывно перемешает конверты к расположенному перпендикулярно (относительно него) транспортеру 12. С транспортера 2 конверты подхватываются роликами и поодиночке направляются к клеевой ванне 3, где клеевые валики 4 наносят клеевое пятно на клапан конверта в определенном месте независимо от...

Номер патента: 37414

Опубликовано: 30.06.1934

Автор: Брякалов

МПК: A23N 15/00, B26D 7/01

Метки: капусты, шинкования

...диска 8, эксцентрично закрепленного на валу 9. Бал 9 связан ременной передачей 77 с валиком 79, на котором помещена фигурная шайба 20. На эту шайбу опирается ролик 27, свяванный со стержнем 23 квадратного сечения, который установлен с возможностью вертикального перемещения в направляющих стойки 24, прикрепленной к доске 7. К стержню 23 присоединенапланка 25, на которую опирается ролик26, сидящий на конце рычага 30, жестко связанного с поворотной крышкой 27 загрузочного бункера 3. Рычаг 30, кроме того, соединен пружинами 29 с непо 1554;Вращением рукоятки маховика 76 ящик 3 приводится в возвратно-поступательное движение. Одновременно с этим вращающаяся фигурная шайба 20 приводит в движение в вертикальном направлении ролик 26, вследствие...

Номер патента: 36194

Опубликовано: 30.04.1934

Автор: Брякалов

МПК: B62D 55/20

Метки: гусеничной, гусеничных, звено, ленты, повозок

...продвигают звено 21 обратно вправо, так что его цапфа 4 войдет вся в ушко 6, цапфа 11 всецело ляжет на среднее ушко 12, а высунувшийся конец цапфы 1 войдет обратно в ушко 3 и, таким образом, эга цапфа будет находиться одной половиной по длине в отверстии 2 ушка 3, а другой половиной будет лежать в щели 9 ушка, Наконец, звено 21 отгибают, поворачивая на цапфах направо вниз по фиг. 7, и соединение готово фиг. 8), Разъединиться звенья сами не могут, потому что во время работы они ,никогда не становятся в такое положе. ние, в каком были при сборке, а даженаоборот - на ведущих и на направляющих колесах они будут сгибаться в обратную сторону. Предмет изобретения. 1, Звено гусеничной ленты для гусеничных повозок, отличающееся тем, что с одной...

Номер патента: 35797

Опубликовано: 30.04.1934

Автор: Брякалов

МПК: B21D 19/04, B21D 43/11, B21D 43/28 ...

Метки: ленточного, металла, перечными, пластин, полосами, радиаторных, скрученными, спирально, станок

...укреплена скоба 80, В кронштейне 81, укрепленном на конце кор.пуса, поставлена катушка 82, вращающаяся на осях 83, прижимаемых пружиною 84. Чтобы снять катушку для поста- новки нового мотка фольги, оттягиваюткнопки 85, оси выходят из стержня ка.тушки и она снимается, На кронштейне 8 б,привинченном к корпусу, на пальце поставлен рычаг 87, на конце в вилке которого установлен ролик 88. К рычагу привинчен нож 89. Рычаг 87 вместе с ножом 89 поднимается вверх под действиемпружины 90.Станок приводится в действие от мотора 2, якорь которого вращается вместес червяком 4, Последний передает вращение червячному колесу 5, а следовательно, и шестерне 10, насаженной .наэтом же валу 9. Шестерня 10 сцепляетсяс шестерней 71, укрепленной на оси...

Номер патента: 31220

Опубликовано: 31.07.1933

Автор: Брякалов

МПК: F04B 1/16

Метки: насос, центробежный
