Номер патента: 1151352

Опубликовано: 23.04.1985

Авторы: Боренко, Ворошилин, Горягин, Гоч, Кармазин, Кондратова, Курганов, Налча, Стец, Чернявский

МПК: B22D 7/06

Метки: изложница, сталеразливочная

...изображена изложница,продольный разрез, на фиг.2 - то же,вид сверху.Изложница имеет широкие грани 1,центральную вогнутую часть 2 со скосами 3, концевые прямолинейные участки 4, узкие грани 5. Скосы сопряжены с концевыми прямолинейными участками радиусом К.Длина концевых прямолинейныхучастков, расстояние между ними ирадиусы сопряжений выбраны на основании лабораторных исследований иойьггно-промьпцленных испытаний изложниц и прокатки слитков, Установлено,что при ребровых проходах слитковиз-за неравномерности деформации потолщине раската происходит повышенноеуширение приконтактных слоев, Максимум этого уширения находится на некотором расстоянии от кромки и смещен от контактной поверхности в сторону скоса. С учетом этого широкиеграни после...

Номер патента: 1091987

Опубликовано: 15.05.1984

Авторы: Боренко, Борисов, Гаджи, Гизатулин, Кулик, Панасенко, Чернявский

МПК: B22D 7/06

Метки: защиты, изложниц, поддонов

...просушивают при 373-1000 К до полного удаления влаги.оПри температуре просушивания менее 373 К иэ огнеупорного слоя неполностью удаляется влага, и огнеупорный слой во время разливки стали разрушается в результате выделения влаги при резком повышении температуры. Температура просушивания более 1000 К приводит к возникновению пузырей, разрушению огнеупорного слоя.Толщина огенупорного слоя дина- сового мертеля или шамотного порошка, наносимого на поддон, должна быть в пределах 0,5-5 мм. Толщина моцолитного огнеупорного слоя менее 0,125% не обеспечивает достаточно надежной защиты поддонов от приваривания слитков; при толщине огнеупорного монолитного слоя более 1,25% возможны отрывы отдельных кусков моналитного огнеупорного слоя и...

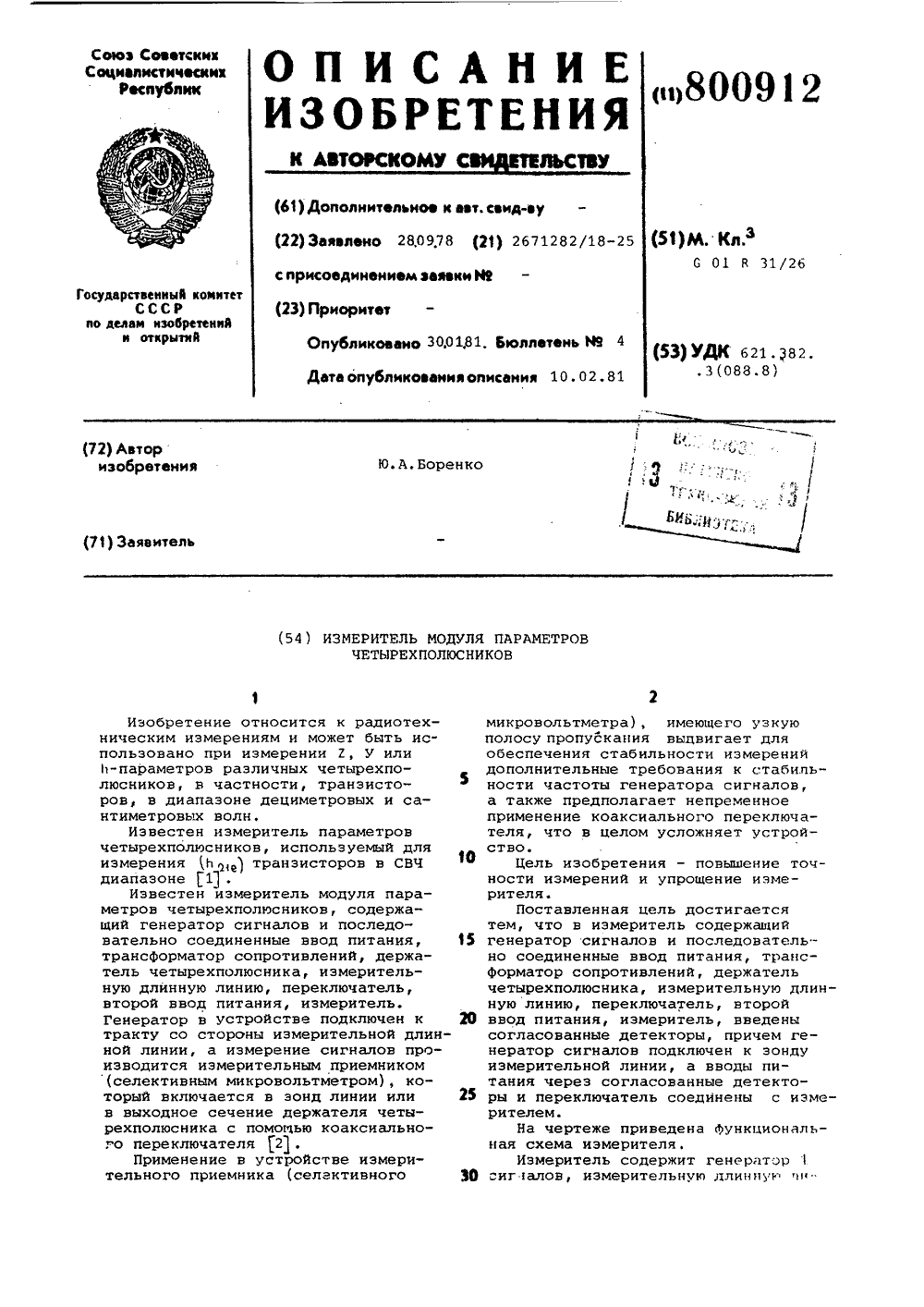

Номер патента: 800912

Опубликовано: 30.01.1981

Автор: Боренко

МПК: G01R 31/26

Метки: измеритель, модуля, параметров, четырех-полюсников

...через из мерительную линию 2 и ввод питания 7 с входом согласованного детектора 8. Выходное сечение держателя 4 соединено через трансформатор 5 сопротивлений и ввод питания б с входом детектора 9, Выходы детекторов 8 и 9 соединены через переключатель 10 типа тумблер с измерителем 11 отношений напряжений.Устройство работает следующим образом.Перед началом измерений трансформатор 5 сопротивлений настраивается таким образом, чтобы в выходном сечении держателя 4 обеспечивались условия холостого хода или короткого замыкания. Например, для измерения параметра (6,) замыкающий зонд трансформатора устанавливается на расстоянии, кратном /2 от выходного сечения четырехполюсника. Зонд 3 измерительной линии 2 устанавливается на расстоянии (2 п+1)/4...

Номер патента: 638879

Опубликовано: 25.12.1978

Авторы: Бигма, Бойко, Боренко, Дзиомко, Крейнгольд, Островская, Пантелеймонова, Сосенкова

МПК: G01N 21/24

Метки: никеля, фотометрического

...в воде в качестве среды используют водно-спиртовой или водно-ацетоновый растворы в соотно- ЫЕНИИ аЦЯТОНс (ИЛИ СПИРТа) П БОДЬ.80-50:20-50 Об.Ъ. Оптимальная Об-. ласть рН взаимодействия 1 5-Ди-,2- -карбоксиметоксифенил)-3-фенилформазана с никелям 4.75-8,00, создаваемая ацетатным буферным раствором. Состав комплекса Определяется мето- ЛОМ ИЗОМОЛЯРгЫХ СЕРИЙ И МетОДСМ1нась 21 я ни я, соотношяни я Н 1111 ял я и ряагянта 1:1. Закон Вугяра-Ламбярта ВЕра Собл;БДНЯТСЯ При СОД р 1(".111 И ИКЕ-. ля От 0,25 ДО 40 мкг в 25 мл. МЯЯР 1- мально открываемое количество никеля составляет 0,01 мкг/мл. Иэ кривых насыщени 51 рассчитаны условныя э,а 11 я.,- ния мол 5(рнь 1 х кОЗ("фипия 1 тОБ по 1 ашян 1 я реагента Е: - -- 30 и комплекса Е "к, = 2, 7...

Номер патента: 371535

Опубликовано: 01.01.1973

Авторы: Боренко, Сушенцов, Теректьев

МПК: G01R 31/26, H01L 21/66

Метки: нестабильноёшейштглз, обратных, перехрдсш1блиагй, полупроводниковых, токов

...точности ири раздельном контроле дрейфовой и релаксационной составляющих обратного тока пере.; одов. ния непосредственно соединены с блоком принятия решения.На чертеже представлена блок. схема устройства.5 Устройство содержит блок 1 задания режима на испытуемом переходе с токосъемным элементом, соединенный с усилителем 2, выход которого соединен с входами блока т скользящего усреднения, блока 4 выделения релакса ций и блокад задания весовой функции; входыблоков 3 и 4 подключены к двум выходам блока б, а выход блока 3 соединен с входамп блока б памяти, блока 7 принятия решения и блока 4, выход которого подключен к входам бло ков б и 7.Контроль нестабильности обратного токаперехода осуществляется следующим образом.Измеряемый сигнал...

Номер патента: 356600

Опубликовано: 01.01.1972

Авторы: Боренко, Новиков, Сокол, Сушенц

МПК: G01R 31/26

Метки: коэффициента, передачи, статического, транзистора

...а к входу нуль.;органа, соединенного с синхронизатором, подключено суммарное сопротивление в цепи базы испытуемого транзистора. На чертеже приведена олок-схема предлагаемого устройства,Оно состоит из генератора 1 прямоугольных импульсов тока, задающего ток эмиттера испытуемого транзистора, управляющего синхронизатором 2 нуль-органа 3, к входу которого подключено суммарное сопротивление 4 в цепи базы и сопротивления 5 в цепи коллектора, счетчика б импульсов, управляющего ключами 7 ь 727 и источника коллекторного напряжения 8, Клеммы 9 - 11 служат для подключения соответственно эмиттера, коллектора и базы испытуемого транзистораа.Устройство работает следующим образом.Генератор 1 генерирует импульсы, которые поступают в эмиттер...
