Измеритель модуля параметров четырех-полюсников

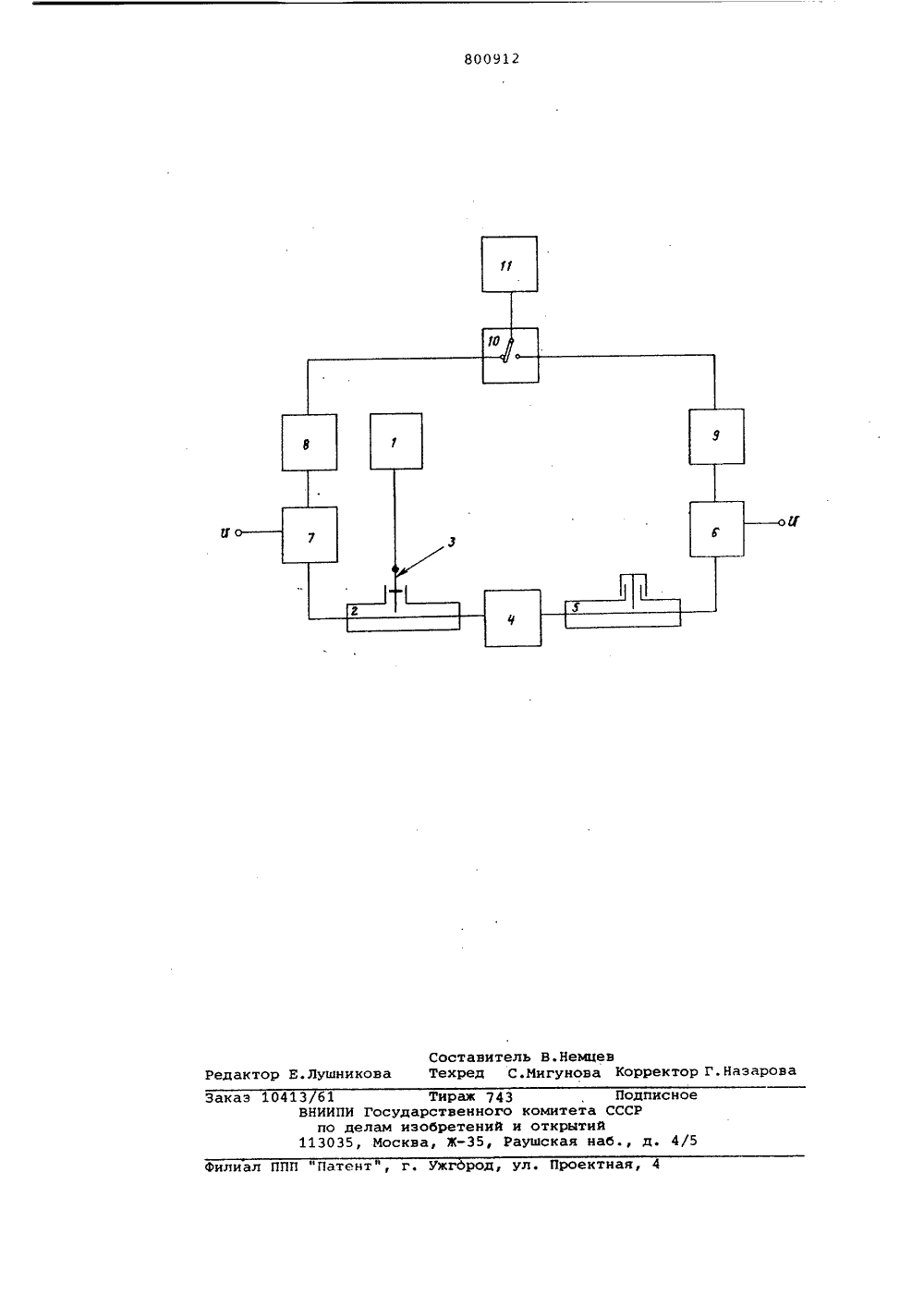

Союз Советскин Социалистичккиа Рклублик(22) Заявлено 28,09,78 (21) 2671282/18-25с присоединением заявки Йй(51)М. Кл.з С 01 В 31/26 Государственный комнтет СССР но делам нзобретеннй и открытнй(54) ИЗМЕРИТЕЛЬ МОДУЛЯ ПАРАМЕТРОВ ЧЕТЫРЕХПОЛЮСНИКОВИзобретение относится к радиотехническим измерениям и может быть использовано при измерении 2, У или 11-параметров различных четырехполюсников, в частности, транзисторов, в диапазоне дециметровых и сантиметровых волн.Известен измеритель параметров четырехполюсников, используемый для измерения Ь ,е) транзисторов в СВЧ диапазоне (1 .Известен измеритель модуля параметров четырехполюсников, содержащий генератор сигналов и последовательно соединенные ввод питания, трансформатор сопротивлений, держатель четырехполюсника, измерительную длинную линию, переключатель, второй ввод питания, измеритель. Генератор в устройстве подключен к тракту со стороны измерительной длинной линии, а измерение сигналов производится измерительным приемником (селективным микровольтметром), который включается в зонд линии или в выходное сечение держателя четырехполюсника с помощью коаксиального переключателя 2 .Применение в устройстве измерительного приемника (селективного микровольтметра), имеющего узкуюполосу пропускания выдвигает дляобеспечения стабильности измеренийдополнительные требования к стабильности частоты генератора сигналов,а также предполагает непременноеприменение коаксиального переключателя, что в целом усложняет устройство.Цель изобретения - повышение точности измерений и упрощение измерителя.Поставленная цель достигаетсятем, что в измеритель содержащий 1 генератор сигналов и последовательно соединенные ввод питания, трансформатор сопротивлений, держательчетырехполюсника, измерительную длинную линию, переключатель, второй 20 ввод питания, измеритель, введенысогласованные детекторы, причем генератор сигналов подключен к зондуизмерительной линии, а вводы питания через согласованные детекто% ры и переключатель соединены с измерителем.На чертеже приведена Функциональная схема измерителя.Измеритель содержит генератор 30 сиг алов, измерительную ллинну чн 80091225 ЗО 35 40 нию 2 с зондом 3, держатель четырехполюсников 4, трансформатор 5 сопротивлений, вводы питания б и 7, согласованные детекторы 8 и 9, переключатель 10 и измеритель 11 отношений напряжений. Выход генератора 1 соединен с зондом 3. Входное сечение держателя 4 соединено через из мерительную линию 2 и ввод питания 7 с входом согласованного детектора 8. Выходное сечение держателя 4 соединено через трансформатор 5 сопротивлений и ввод питания б с входом детектора 9, Выходы детекторов 8 и 9 соединены через переключатель 10 типа тумблер с измерителем 11 отношений напряжений.Устройство работает следующим образом.Перед началом измерений трансформатор 5 сопротивлений настраивается таким образом, чтобы в выходном сечении держателя 4 обеспечивались условия холостого хода или короткого замыкания. Например, для измерения параметра (6,) замыкающий зонд трансформатора устанавливается на расстоянии, кратном /2 от выходного сечения четырехполюсника. Зонд 3 измерительной линии 2 устанавливается на расстоянии (2 п+1)/4 от входного сечения держателя 4 при измерении сигналов, пропорцйональных току, протекающему через это сечение, и на расстоянии, кратном Ъ /2 - при измерении сигналов, пропорциональных напряжению, падающему в этом сечении, Так при измерении 6, / зонд 3 линии 2 устанавливается на расстоянии, пропорциональном (2 п+1) % /4. В зонд 3 линии 2 поступает модулированный меандром СВЧ сигнал, который подается во входное сечение исследуемого четырехполюсника, установленного в держателе 4, Сигнал, пропорциональный току (или напряжению) в этом сечении, проходит через ввод питания 7 и детектируется детектором 8. Сигнал, прошедший через исследуемый четырехполюсник, из держателя 4 поступает через трансформатор 5 и ввод питания б на детектор 9. Вводы питания б и 7 выполнены . как развязывающие фильтры. Продетектированные сигналы с детекторов 8 и 9 поступают поочередно через переключатель 10 на измеритель 11 отношений напряжений, на котором производится отсчет измеряемого параметра.Включение генератора в зонд измерительной длинной линии позволяет проводить измерения параметров четырехполюсников на уровнях мощности, не превышающих 1 мкВт, что с одной стороны не нарушает условий малосигнальности при измерении параметров маломощных устройств, а с другой стороны позволяет проводить детектирование сигналов без предварительного усиления и преобразования на высокой частоте. формула изобретения Измеритель модуля параметров четырехполюсников, например Е, У, Ь-параметров, содержащий генератор сигналов и последовательно соединенныеввод питания, трансформатор сопротивлений, держатель четырехполюсника,измерительную длинную линию, переключатель, второй ввод питания,измеритель, о т л и ч а ю щ и йс я тем, что, с целью упрощенияконструкции и повышения точности измерения, содержит согласованные детекторы, причем генератор сигналовподключен к зонду измерительной линии, а вводы питания через согласованные детекторы и переключательсоединены с измерителем.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР9 595685, кл. О 01 й 31/26, 1976.2. "Электронная промышленность",1976, Р 3, с, 67 (прототип).800912 Составитель В.Немцевдактор Е.Лушникова Техред С.мигунова Корректор Г.Назаро аказ илиал ППП "Патент", г. Ужгброд, ул, Проектная,413 61 ВНИИПИ Гос по делам 113035, МоТираж 743 арственного коми зобретений и отк ва, Ж, Раушск Подписноеета СССРытийя наб., д. 4/5
