Баржин

Номер патента: 1193539

Опубликовано: 23.11.1985

Авторы: Баржин, Виноградов, Заикин, Зеленский

МПК: G01N 21/00

Метки: измеритель, мощности, проходящей, свч

...ППП "11 атент", г.ужгород, ул.Проектная, 4 Изобретение относится к техникеизмерений на СВЧ.Цель изобретения - повышение точности и расширение пределов измеряемых мощностей,На чертеже приведена структурнаяэлектрическая схема измерителя проходящей мощности СВЧ,Измеритель проходящей мощностиСВЧ содержит отрезок 1 прямоугольного волновода, чувствительный элемент2 в виде образца из активного нелинейного диэлектрика, первый 3 и второй 4 измерительные зонды, термокомпенсирующий фазосдвигающий элемент 5,, фазовый детектор 6, индиктор 7.Измеритель проходящей мощностиСВЧ работает следующим образом.СВЧ энергия подается на вход отрезка 1 грямоугольного волновода.Поскольку материал, из которого выполнен чувствительный элемент 2, имеет довольно...

Номер патента: 1192100

Опубликовано: 15.11.1985

Авторы: Баржин, Венгер, Ермак, Шевчук

МПК: H03B 5/08

Метки: генератор, перестраиваемый

...ЬГ-контур 3, первый резистор 4, дополнгнтельный транзистор 5, второй резистор 6, первый конденсатор 7, второй конденсатор 8.Перестраиваемый генератор работает сле дующим образом.При подаче напряжения питания генератор начинает генерировать колебания. Включение первого и второго транзисторови 2 обеспечивает неинвертирующее усиление (первый транзистор включен по схеме с обшей базой, а второй транзистор 2 - по схеме с общим коллектором).База второго транзистора 2 по постоянному току соединена с шиной питания, поэтому коллекторный переход не заперт, его дб сопротивление мало и на работу перестраиваемого генератора оказывает влияние не барьерная, а диффузионная емкость второго транзистора 2. Так как эмиттеры первого и второго...

Номер патента: 1190215

Опубликовано: 07.11.1985

Авторы: Баржин, Воробьева, Колесник, Малов, Симонов, Скульский

МПК: G01L 1/16

Метки: пьезодатчик

...электрод 4(3 ), а с другой - два изо;гированных один от другого электрода 6 и 7 (10 и 11), один из которых - электрод 6 (10 ),подключается к автогенератору , а другой электрод 7(11 ), к частотомеру 3. По частоте колебаний, фиксируемой часто. томером 3, судят о величине измеряемого давления.При изменении давления изменяется частота настройки резонатора 2 и частота автогенератора . Эти изменения частоты Фиксируются частотомером 3. Выбранная схема нагружения (приложение измеряемого давления по диаметральной линии пьезоэлемента вдоль "электрической" оси Х ) позволяет получить максимальную тензочувствительность. Это объясняется с помощью нелинейной теории упругости,В результате точечного нагружения в объеме пьезоэлемента возникает...

Номер патента: 1190210

Опубликовано: 07.11.1985

Авторы: Баржин, Колпаков, Милькевич, Сычев

МПК: G01K 7/32, G01L 1/16

Метки: давления, пьезоэлектрический, температуры

...5 и 6 УЛЗ крепятся на эвукопроводе в направлениях максимумовлепестков диаграммы направленности излучающего преобразователя 4,Материал звукопровада УЛЗ 3 должен обеспечивать высокую чувствительность величины задержки 7, обес - печиваемой линией 3, к изменениям контролируемых давления Р и температуры Т, постоянство этих коэффициентов чувствительности в диапазонах изменения Р и Т и анизотропию свойств звукопровада в направлениях максимумов лепестков диаграммы направленности излучающего преобразователя 4. Всем этим требованиям в наибольшей степени соответствуютзвукопроводы, изготавливаемые из температурно-чувствительного монокристаллического кварца 1,С-среза, которые обладают постоянным температурным коэффициентам задержки ва всем...

Номер патента: 1187098

Опубликовано: 23.10.1985

Авторы: Баржин, Колесник, Лымарь

МПК: G01R 25/00

Метки: выходом, фазометр, частотным

...с выходом опорногогенератора 24,Устройство работает следующимобразом.На входы согласующих блоков 1 и 2подают опорный и информационный сигнал с текущими фазами Я + Ч, и Я + Ч 1 соответственно, которые затем поступают на первые входы одно- полосных модуляторов 3 и 4. На второй вход однополосного модулятора 3 с выхода гетерЬдина 5 поступает колебание с текущей фазойя. НаЭ выходе однополосного модулятора 3 выделяется колебание с текущей фазой (Я - Ю)+ 9, - Я, и поступает на первый вход однополосногомодулятора 6, С второго выхода гете 1187098В этом случае, если(1=.Ып, где И = О, 1, 2, , то выполняется условие баланса фаз, и в кольцевом соединении существуют автоколебания при достаточно большом значении коэффициента усиления усилителя...

Номер патента: 1186976

Опубликовано: 23.10.1985

Авторы: Баржин, Василенко, Колесник, Скульский

МПК: G01L 9/08

Метки: давления, датчик

...включен между первым основным электродом 4 и дополнительным электродом 6 пьезорезонатора 3, Однополостые балансные смеси- тели 12 и 13 включены последовательно в кольцевое соединение с усилителем 14На выходе однополосных балансных смесителей выделяется одна полоса с помощью Фильтров или фазовымметодом. К усилителю 14 подключенизмеритель 15 частоты, Управляемыйфазовращатель 16 включен между первым основным электродом 4 пьезорезонатора 3 и вторым входом смесителя 12. Второй вход смесителя 13 подключен к дополнительному электроду6 пьезорезонатора 3. Датчик содержиткорпус с силопередающим элементом,который точечными контактами скреп/лен с пьезорезонатором 3 , Электрическая ось Х пьезорезонатора 3 поверонута на 40 относительно диаметральной...

Номер патента: 1177695

Опубликовано: 07.09.1985

Авторы: Баржин, Василенко, Колесник, Полтарушников, Скульский

МПК: G01L 9/08

Метки: давления, датчик

...чем пьезорезонатора 2. При таком выполнении желобка 7 и его креплении 50 к телу оболочки упругого элемента 1 при приложении давления радиус кривизны желобка 7 не будет уменьшаться.Упругий элемент 1 образован по верхностями Е и Ь (фиг.2). Поверхность Е представляет собой торообразную оболочку, образованную движени ем дуги АА , так что центр окружнос 1ти 0 движется по эллипсу Эо, поверхности н являются частями эллиптических параболоидов. Поверхности Е и Ь сопрягаются (фиг,2) по эллипсам Э таким образом, что в месте сопряжения имеют общую касательную, Выбор материала и геометрических размеров обечаек обеспечивает работу упругого элемента 1 в упругой безгистерезисной зоне (эквивалентные напряжения в любой точке оболочки при этом должны...

Номер патента: 1170298

Опубликовано: 30.07.1985

Авторы: Баржин, Василенко, Колесник, Скульский, Сорокопут

МПК: G01L 9/08

Метки: давления, датчик

...кварцевых резонатора АТ-среза,Каждый из них представляет собой(фиг. 2) линзовый пьезоэлемент,в центральной части которого нанесены электроды, выполненные в виде 50замочной скважины", называемымиосновными. Кромки же пьезоэлементаохватывают два электрода в видесегментов, которые названы дополнительными электродами. Кроме того, 55кварцевый резонатор 2 установлен всилочувствительном элементе такимобразом, что угол между направлением 98 2прикладываемого к нему усилия и электрической осью Х Резонатора 2 равен 40 ОДатчик давления работает следующим образом.При номинальном давлении автогенератор 1, в частотнозадающую цепь которого включен кварцевый резонатор 2, подвергающийся давлению, своими дополнительными электродами 3 и 4 генерирует...

Номер патента: 1169135

Опубликовано: 23.07.1985

Авторы: Баржин, Шмалий

МПК: H03B 5/32, H03C 3/04

Метки: кварцевый, модулятор, частотный

...2,магнитострикционные стержни 3,держатель 4, обмотки 5 подмагничивания, автогенератор 6, фильтр 7 20нижних частот, амплитудный детектор 8, усилитель 9, варикап 10.Кварцевый частотный модулятор ра"ботает следующим образом.Напряжение УИ,Я ) модулирующего 25сигнала, поступая на вход управления частотой автогенератора 6, осуществляет модуляцию частоты путемвоздействия, например, на варикап10 колебательной системы автогенератора 6, При подаче напряженияБ(С, Я ) через усилитель 9 на обмотки 5 подмагничивания в переменноммагнитном поле обмоток 5 в силупроявления магнитострикционногоэффекта происходит измененче длинмагнитострикционных стержней 3, врезультате на пьезокварцевую пластину 1 передаются сжимающе-растягивающие усилия, что приводит...

Номер патента: 1167452

Опубликовано: 15.07.1985

Авторы: Баржин, Шмалий

МПК: G01L 1/10

Метки: датчик, силы

...выполнены дна взаимно перпендикулярных паза, плоскостикоторь 1 х проходят через вертикальные оси симметрии датчика, причем ширина пазов в 1,2-3,7 раэ меньшс диаметра пьезокнарценых резона торов.На фиг, 1 показана конструкциядатчика с 11 лы на фиг, 2 - сечениевнутреннего кольца с установленным н ем пьезокварценьгм резонаторомдля двух крайних значений углов10 и 60 ; на фиг 3 - зависимостикоэффициента силочунствительно тиК для резонаторов АТ-среза; нафиг, ч - варианты установки пьезокварценых резонаторов на внутренних выно перпендикулярными пазами.Датчик силы состоит из внутреннего цилиндрического упругого кольца 1, на ннутреннкх выступах 2 которого параллельно один другому и симметрично по Отношению к Горизонтяльной оси симмегрик...

Номер патента: 1164563

Опубликовано: 30.06.1985

Авторы: Баржин, Колпаков, Милькевич, Сычев

МПК: G01L 1/16

Метки: датчик, дифференциальный, пьезоэлектрический, силы

...Р. Кроме того, электро" ды 7 пьеэореэонаторов подключены.кавтогенераторам 8 и 9, которые нагружены йа входы смесителя 10, связанного через фильтр нижних частот 11 с выходом 12 устройства, а пружина поджатия снабжена устройством регулировки поджатия, содержащим винт 13и шарик 14.Дифференциальный пьезоэлектрический датчик статической силы работаетследующим образом,Как видно из эпюры действующих вконструкции датчика сил (фиг. 2),при равенстве нулю измеряемой статической силы Р состояние -пьезорезонатором 1 и 2 предлагаемого датжка полностью определяется выборомсилы поджатия Р, под пружины 4, задаваемой винтом 13 посредством шарика 14, и соотношением длин плеч/ 1 рычага-прокладки 5, связывающей пьеэорезонаторы 1 и 2 на свободных концах,...

Номер патента: 1159149

Опубликовано: 30.05.1985

Авторы: Баржин, Василенко, Колесник, Коропец

МПК: H03B 5/32

Метки: акустических, волнах, генератор, задержки, линии, перестраиваемый, поверхностных

...источников высокочастотных коле бан ий, предп азн аче нных для различных радиотехнических систем.Целью изобретения является расширение диапазона перестройки и повы. шение стабильности выходных колеба О ний.На чертеже представлена структур.ная электрическая схема перестраиваемого генератора на линии задержки на поверхностных акустических волнах.15I )Перестраиваемый генератор на линии задержки на поверхностных акустических волнах (ПАВ) содержит линию 1 задержки на ПАВ, входной встречно- штыревой преобразователь (ВШП) 2, 2 О первый выходной ВШП 3, второй выходной ВШП 4, дополнительный фазовраща.тель 5, второй управляемы фазовращатель 6, первый управляемый фазовращатель 7, сумматор 8, блок 9 управ ления и усилитель 10Перестраиваемый...

Номер патента: 1138756

Опубликовано: 07.02.1985

Авторы: Баржин, Колпаков, Писарев, Шевелев, Яремчук

МПК: G01R 23/10

Метки: датчиков, информации, многопараметровых, цифровое, частотных

...к формирователю 45 временных интервалов, выходы которого связаны с управляющими входами блока ключей, а выходы блока ключей соединены с суммирующими и вычитающими входами реверсивных счетчиков,введе ны распределитель импульсов и и блоков синхронизации, первые входы которых соединены с выходом опорного генератора, вторые входы подключены к выходам распределителя импульсов, а 55 выходы связаны с информационными входами блока ключей, при этом выход опорного генератора подключен к входу 6 2распределителя импульсов, а входамиустройства являются третьи входы блоков синхронизации,На чертеже показана функциональнаясхема цифрового устройства обработкиинформации многопараметровых частотных датчиков.Устройство содержит опорный генератор 1,...

Номер патента: 1137408

Опубликовано: 30.01.1985

Авторы: Баржин, Колесник, Лымарь

МПК: G01R 25/00

Метки: выходом, фазометр, частотным

...первые входы первого и второгооднополосных модуляторови 2 поступают опорный и информационный сигналы с текущими фазами Я Яи И 1 ф соответственно. При прохождении входных цепей модуляторовсо стороны первых входов оба капебания приобретают дополнительный паразитный фазовый сдвиг Иэ и И "эльгул лГДЕ Э И Э 22 - эквивалентныевремена задержки цепей первых входовмодуляторов.На вторые входы этих модуляторовпоступает колебание с выхода первогоуправляемого по частоте генератора 3с текущей фазой И гЧгВо входных цепях однополосныхмодуляторов это колебание ;олучаетдополнительный фазовый набегИ2для опорного канала (в первом модуляторе 1) и я с для информационногоканала (во втором модуляторе 2), гдегЪ лЭ 2 И Э 22 - ЭКВИВаЛеятНЫЕ ВрЕМЕНазадержки цепей...

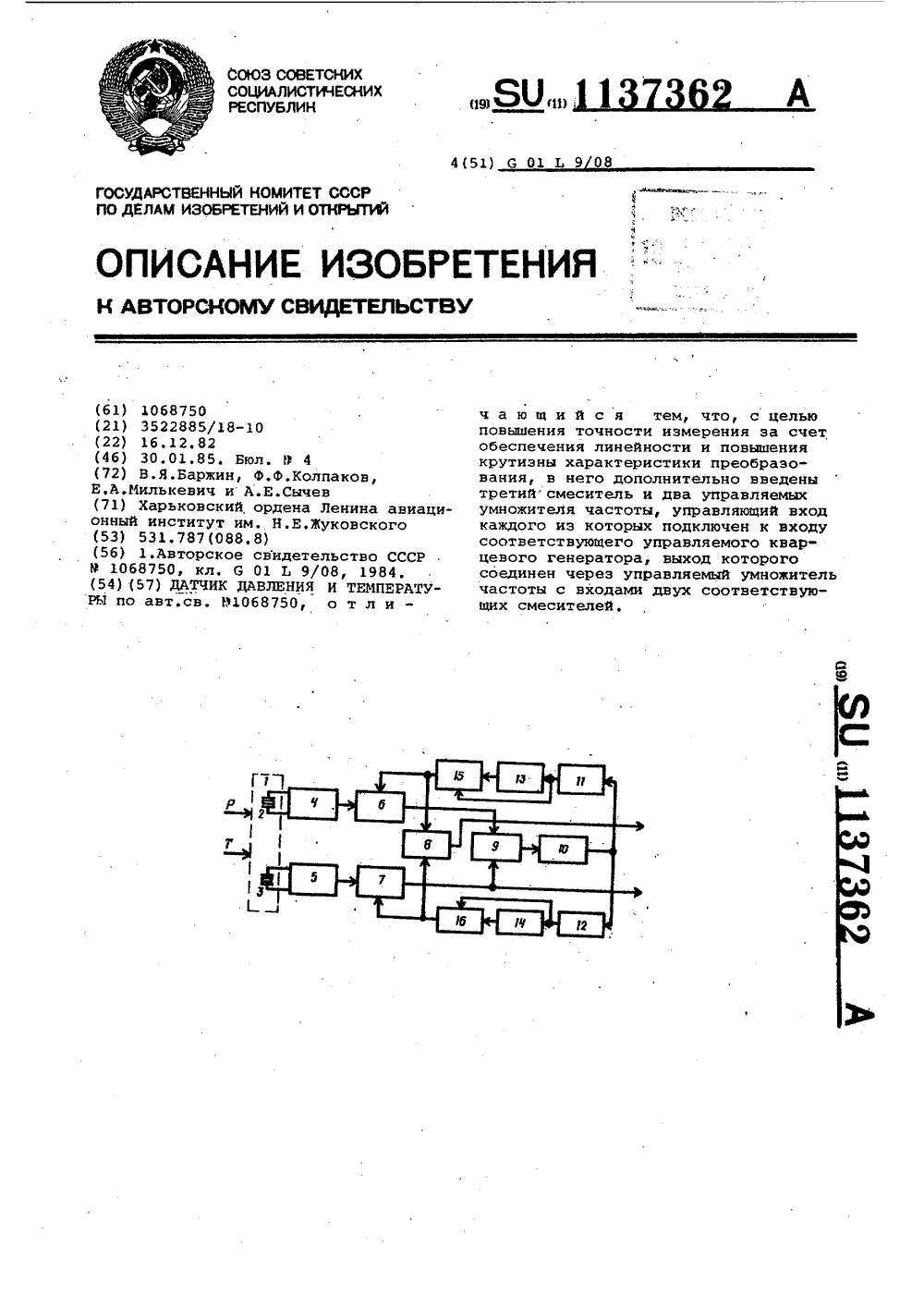

Номер патента: 1137362

Опубликовано: 30.01.1985

Авторы: Баржин, Колпаков, Милькевич, Сычев

МПК: G01L 9/08

Метки: давления, датчик, температуры

...соединен через управляемый умно.житель частоты с входами двух соответствчощих смесителей.На чертеже представлена блоксхема датчика давления и температуРые 55Датчик давления и температурысодержит первичный преобразователь1 с двумя пьезореэонаторами 2 и 3,расположенными на упругом элементеиподключенными к двум автогенера Оторам 4 и 5, три смесителя 6,7 и 8,последовательно соединенные фазовыйдетектор 9 и фильтр 10 низкой частоты, нагруженный на усилители 11и 12, подключенные к управляющим . 65 Чвходам управляемых кварцевых генераторов 13 и 14 и управляемых умножителей 15 и 16 частоты, причем вхо".ды умножителей 15 и 16 частотысвязаныс выходами управляемыхкварцевых генераторов 13 и 14,выход первого умножителя 15 подключен ко второму входу...

Номер патента: 1136300

Опубликовано: 23.01.1985

Авторы: Баржин, Колесник, Коропец

МПК: H03B 5/32

Метки: акустических, волнах, генератор, задержки, линии, перестраиваемый, поверхностных

...потенциометрического трехполюсника, а вторые электрические выходы первого и второго однонаправленных акустических ответвителей подключены к другому входу регулируемого потенциометрического трехполюсника, первые акустические выходы первого и второго однонацравленных акустических ответвителей подключены к акустическим входам соответственно первого и второго выходных акустоэлектронных преобразователей, вторые акустические выходы первого и второго однонаправленных акустических ответвителей подключены к акустическим входам соответственно третьего и четвертого выходных акустоэлектронных преобразователей, электрические выходы которых подключены к соответствующим входам третьего сумматора, электрические выходы первого и второго...

Номер патента: 1136084

Опубликовано: 23.01.1985

Авторы: Баржин, Колпаков, Милькевич, Пашков

МПК: G01P 15/09

Метки: акселерометр, дифференциальный, пьезоэлектрический, угловой

...иоды,1, 2, 1, а две другие, обозначенные Ь, - колебаниям моды 1, 1, 2. Как видно, зоны деформации колебаний этих двух мод не перекрываются, хотя и существуют в общей пьезоэлектрической среде. Кроме того, варьируя радиусом сферы и толщиной пьезоэлемента пьезорезонатора 8, удается создать такую конструкг : резонатора, в которой не только о.сутствует акустическая связь между зонами деформации колебаний мод 1, 2, 1 и 1, 1, 2, но и осуществляется полная акустическая развязка зон колебаний с элементами крепления пьезорезонатора 8 к корпусу 1 с элементами крепления к40 этому пьеэорезонатору консолей 4 и 5 с инерционнцми массами 2 и 3, Необходимым и достаточным условием для этого является наличие между краем зоны деформации и...

Номер патента: 1126911

Опубликовано: 30.11.1984

Авторы: Баржин, Зеленский, Пономарев, Шведов

МПК: G01S 3/78

Метки: пеленгатор

...принимаемого сигнала, коррелятор, выход которого 45 соединен с блоком регистрации пеленга, причем каждый из каналов обра-ботки принимаемого сигнала содержит антенный блок из Н приемных элементов 3Ы резонансных усилителей, И линий задержки и сумматор, каждый из И приемных элементов соединен с входомсоответствующего резонансного усилителя, выход каждой из М линий задержсиподключен к соответствующемувходу сумматора, а.выходы сумматоровпервого и второго каналов обработкипринимаемого сигнала подключенысоответственно к первому и второму входам коррелятора, введены блокпрямого преобразования фурье, последовательно соединенные блох формирования коэффициентов пересчета амплитуцных флуктуаций в фазовые, перемножиталь, блок обратного...

Номер патента: 1117466

Опубликовано: 07.10.1984

Авторы: Баржин, Обуховский, Шевелев, Шмалий

МПК: G01L 1/16

Метки: кварцевый, силочувствительный, элемент

...схемыобработки информации в виде фильтров 7, сумматоров 8, генератора 9 исмесителя 10,Кварцевый силочувствительный элемент работает следующим образом.В исходном состоянии кварцевыепластины 1 разделены прокладками 2,причем прокладка 2 на свободном незакрепленном конце кварцевого силочувствительного элемента жестко соединена с нижней по фиг,1 кварцевойпластиной 1 и не имеет жесткого соединения с верхней пластиной 1.Исходя из требований к чувствительности с учетом тензочувствительности и массочувствительности, рассчитывается величина .смещения зубцовэлектродов, после чего производитсяконсольное закрепление пластин 1.Электроды 3 подключаются к многочастотному автогенератору 6, на выходекоторого имеются сигналы с частотами 1,и 1 В...

Номер патента: 1116520

Опубликовано: 30.09.1984

Авторы: Баржин, Исаенко, Прокимов, Солодовник, Удачин

МПК: H03B 5/32

Метки: генератор, кварцевый

...схема предложенногокварцевого генератора, на фиг. 2его эквивапентная схема в областиверхних частот.Кварцевый генератор (фиг.1) со-.держит первый транзистор 1, первыйрезистор 2, второй резистор 3, первый конденсатор 4, второй конденсатор 5, третий резистор 6, второйтранзистор 7, кварцевый резонатор 8,четвертый резистор 9.На эквивалентной схеме кварцевогогенератора (фиг.2) обозначено: первый каскад 10, второй каскад 11,Ьщ- индуктивная компонента выходного сопротивления второго каскада11, К - частотнозависимая отрица-,тельная вещественная компонентавходного сопротивления второго каскада 11.Кварцевый генератор работает следующим образом,В общем случае коэффициент усиления по напряжению первого каскада10 Кц незначительно...

Номер патента: 1107258

Опубликовано: 07.08.1984

Авторы: Баржин, Венгер, Гаврилова, Жилин

МПК: H03B 7/14

Метки: генератор, свч

...полосковый проводник, кпервому концу которого присоединенвывод полупроводникового диода, ивыходной полосковый проводник, к 35первому концу которого присоединенанагрузка, при этом вторые концыполоскового проводника расположеныпараллельно один другому и междуними на подложке из диэлектрическогоматериала установлен диэлектрический 4 Орезонатор, введен дополнительныйполосковый проводник, который присо-,единен к вторым концам полосковогои выходного полоскового прокодников,причем суммарная длина полоскового, 45выходного полоскового и дополнительного полоскового проводников от местарасположения диэлектрического резонатора выбрана равной нечетному числу полуволн. 50На чертеже изображен генераторСВЧ.Генератор СВЧ содержит полупроводниковый диод...

Номер патента: 1107257

Опубликовано: 07.08.1984

Авторы: Баржин, Венгер, Мисевра, Хоменко

МПК: H03B 7/14

Метки: генератор, свч

...СВЧ, содержащий полупроводниковый активный элемент, согласующие цепи и цепь питания, включающую последовательно соединенныефильтр и резистор. Цепь питанияподключена к источнику питания,параллельно которому подключенблокировочный конденсатор 121,Недсстатком известного генератораявляется наличие паразитных колебаний в элементах фильтра цепи питания.Целью изобретения является повышение устойчивости к возбуждениюпаразитных колебаний,Поставленная цель достигаетсятем, что в генераторе СВЧ, содержащем полупроводниковый активный элемент, согласующие цепи и цепь питания, включающую последовательно соединенные фильтр и резистор, фильтрвыполнен в виде цепочки из двух соединенных параллельно. отрезков линий,длины которых различаются на половину...

Номер патента: 1107255

Опубликовано: 07.08.1984

Авторы: Баржин, Василенко, Колесник, Сорокопут

МПК: H03B 5/32

Метки: авто-генератор, двухтактный, кварцевый

...шине питания иобщей шине, конденсатор и г 1 -электродный кварцевый резонатор, первый ивторой электроды которого соединеныс базами соответственно первого ивторого транзисторов, а третий электрод которого подключен к общей шине.Двухтактный кварцевый автогенераторсодержит второй конденсатор, при этомконденсаторы и транзисторы включенытак, что образуют симметричный мультивибратор 2.35Однако в известном двухтактномкварцевом автогенераторе невозможнополучить колебания с основной и удвоенной частотами.Цель изобретения - получение сигнала с удвоенной частотой.Цель достигается тем, что в двухгактный кварцевый автогенератор, содержащий первый и второй транзисторы,базы и эмиттеры которых через соответствующие резисторы подключены соответственно к...

Номер патента: 1107254

Опубликовано: 07.08.1984

Авторы: Баржин, Василенко, Колесник, Сорокопут

МПК: H03B 5/32

Метки: генератор, кварцевый

...истоки которых объединены и черезгенератор тока подключены к общейшине, а стоки которых через соответственно первый и второй резисторыподключены к шине питания, кварцевый резонатор, первый и второй электроды которого подключены к стокам соответственно первого и второго полевых транзисторов, третий и чет 3 О вертый резисторы, первые выводы которых подключены к общей шине (Л 2), Вторые выводы третьего и четвертого резисторов подключены к затворам соответственно первого и второго полевых транзисторов Г 21. 35Известный кварцевый генератор имеет низкую кратковременную стабильность частоты, определяемую его добротностью.Цель изобретения - повьшение кратковременной стабильности частоты.Цель достигается тем, что в кварцевый генератор,...

Номер патента: 1107253

Опубликовано: 07.08.1984

Авторы: Баржин, Солодовник, Удачин, Шевелев

МПК: H03B 5/32

Метки: генератор, кварцевый, частотно-модулированный

...моде либо на двух интенсивных ангармонических модах.При этом имеется практическая возможность получать как требуемый разнос частот между .основным и ближайшим ангармоническим либо двумя ангармоническими резонансами кварцевого резонатора, так и требуемые добротности основного и ангармонических резонансов путем изменения геометрии пьезоэлемента и электродов кварцевого резонатора, а также имеется возможность раздельной подстройки указанных частот путем допыления материала электродов или снятием части его.+ ГГ . (1) ания наиболь- г ления ко шей по в Гр испо устройст резонанс вблизи ч тнои частот чине ра и в известном йС -контур 5, оторого лежит ьэуется, кае, нагрузочая частота нияизкоЗО тоты 1 р 1. Для ранзистора комбинационГР...

Номер патента: 1103091

Опубликовано: 15.07.1984

Авторы: Баржин, Колпаков, Шевелев, Шмалий

МПК: G01K 7/32

Метки: измерительный, частотный

...соединен спервыми входами дополнительных смесителей, вторые входы которых черезпервый и второй дополнительные преобразователи частоты соответственноподключены к выходам первого и второго автогенераторов, а выходы подключены ко входам первого и второго преобразователей частоты соответственно.На чертеже представлена структурная схема частотного измерительногопреобразователя.Преобразователь содержит двухпараметровый частотный датчик 1 с пьезокварцевыми резонаторами 2-4, подключенными к первому, второму и третьему автогенераторам 5-7 соответственно, дополнительные преобразователичастоты 8 и 9, первый и второй преобразователи частоты 10 и 11, дополнительные смесители 12 и 13, первый,второй и третий смесители 14-16, делитель частоты 17,...

Номер патента: 1099292

Опубликовано: 23.06.1984

Авторы: Абрамов, Баржин, Крутофалов, Яременко

МПК: G01R 33/02

Метки: магнитного, поля

...На чертеже представлена функцио.нальная схема устройства.Пьезокварцевая пластина 1 с напыленными на основные поверхности возбуждающими электродами 2 и 3 слегка зажата между двумя ферромагнитными магнитострикционными стержнями 4 и 5.55 Стержни удерживаются с помощью держателя, состоящего из трех последовательно соединенных частей 6 - 8, части 6 и 8 идентичны и выполнены из материала, не обладающего магнитострикционным эффектом, а часть 7 жестко закреплена между частями 6 и 8 и выполнена из магнитострикционного материала со знаком продольной магнитострикции, противоположным знаку продольной магнитострикции ферромагнитных стержней 4 и 5. Возбуждающие электроды соединены со схемой кварцевого автогенератора 9, обеспечивающего...

Номер патента: 1096758

Опубликовано: 07.06.1984

Авторы: Баржин, Зеленский, Солодовник, Удачин, Шувалов

МПК: H03H 9/54

Метки: многоэлектродный, пьезоэлектрический, резонатор

...- повышение избирательности на гармониках основнойрезонансной частоты.Поставленная цель достигается тем,что в многоэлектродном пьезоэлектрическом резонаторе, содержащем пьезоэлектрическую подложку, по обе стороны которой размещены перекрывающиесяактивные электроды, перекрывающиесяпассивные электроды, замкнутые черезторец пьезоподложки, которые размещены симметрично относительно оси, проходящей через центры активных электродов, под одним иэ пассивных электро"дов выполнена выемка в пьезоподложкесимметрично относительно оси, проходящей через центры пассивных электродов.На чертеже представлена конструкция многоэлектродного пьезоэлектрического резонатора,Многоэлектродный пьезоэлектрический резонатор содержит пьезоэлектрическую...

Номер патента: 1092438

Опубликовано: 15.05.1984

Авторы: Баржин, Крутофалов, Петров, Рондин, Яременко

МПК: G01R 33/02

Метки: магнитных, полей

...с усилите- З 5 лем 7. Пьезоэлемент 2 слегка зажатмежду двумя магнитострикционными стержнями 8, соединенными между собой с помощью держателя в виде скобы 9.40На магнитострикционных стержнях 8 намотаны обмотки 10, подключенные к выходу усилителя 7. Индикатор 11 соединен с выходом усилителя 7.Устройство работает следующим образом.При отсуствии магнитного поля сигнал автогенератора 1 с частотой, равной частоте последовательного резо 50 нанса пьезоэлемента 2, подается на возбуждающие электроды 3 и 4 и возбуждает в пьезоэлементе сдвиговые колебания. Напряжения 0.1 и Б 2 с возбуждающего электрода 3 и дополнительного электрода 5 подаются на вхо 55 ды фазового детектора 6. При этом сдвиг фаз между напряжениями 11 и Боравен 90 , и на выходе...

Номер патента: 1091302

Опубликовано: 07.05.1984

Авторы: Баржин, Воробьева, Прокимов, Солодовник, Удачин

МПК: H03B 5/32

Метки: генератор, кварцевый

...каждая изкоторых имеет коэффициент передачименьше единицы,Первая цепь положительной обратной связи акустическая и образованапьезотрансгггорматором 2, вторая -электрическая и содержит полосовочФильтр, образованный последовательным ЬС-контуром 4 и резистором 3, атакже кварцевый резонатор, образованный первым и вторым электродами пьезотрансформатора 7.Первая и вторая цепи положитель 15ной обратной связи включены по входу пагзаллельцо, а по выходу последовательно, Поэтому козгггфипиент усиления К разомкнутой цепи положительной обратной связи определяется изсоотцонеция20К = К)ы 1+ К 1 оз ) (11где к ( ш) - коэЖАиггиецт передачипервой цепи положительной обратной связи;К (103) - коэффициент передачи2второй пепи положительной обратной...
