Бакум

Номер патента: 1643036

Опубликовано: 23.04.1991

Автор: Бакум

МПК: B01D 9/04

Метки: бакума, кристаллизационная

...каналы в гидратной массе поднимается в верхнюю частьколонны, заносится в плавитель и добитьсяпроцесс очистки очень трудно. Необходимоудалить сбившуюся в комки гидратную массу и вновь организовать формирование устойчивого и непрерывного гидратногопоршня без образования комков и сгустков.По мере накопления гидратов в колоннепроисходит формирование медленно подталкиваемого рассолом и новыми кристаллами вверх пористого гидратного поршня,Экран 22 постепенно опускают в исходноеположение, а пластины 20 смещают однаотносительно другой, увеличивая размерпроходного сечения щелей до оптимальногозначения, зависящего от размеров кристаллов, но так как вязкость фильтрующего рассола с ростом концентрации его растет, атакже накапливается масса...

Номер патента: 1641463

Опубликовано: 15.04.1991

Авторы: Бакум, Богомолов, Гридасов, Заика, Козаченко

МПК: B07B 1/10

Метки: разделения, семенных, смесей

...приемники 10, 11, 12, Смесь из питателя 9 поступает на БЛ 1, Короткие частицы проходят в отверстия и по БЛ 4 скатываются в приемник 10. Длинные семена нижним концом упираются в БЛ 4 и перемещаются в приемник 11. Семена, не прошедшие в отверстия БЛ 1, поступают в приемник 11. Семена, застрявшие в отверстиях БЛ 1, выталкиваются очистителем 7 и поступают в приемник 12. 2 ил,лоток 8, питатель 9 и приемники 10 - 12 продуктов разделения, Верхняя ветвь ленты 4 параллельна верхней ветви ленты 1;Устройство работает следующим образом.Семенная смесь из питателя 9 поступает на движущуюся бесконечную ленту 1, при этом короткие частицы проходят в отверстия делительной поверхности и по ограничителю, который устанавливается под делительной...

Номер патента: 1639777

Опубликовано: 07.04.1991

Авторы: Бакум, Богомолов, Гридасов, Завгородний, Заика, Любезный

МПК: B07B 1/52

Метки: семян

...барабан 2, контактирующий ссеменами, полый скребок 3 на внутреннейповерхности цилиндра и установленныйпод ним очистительный элемент 4 (загрузочное устройство и приемники продуктов разделения не показаны).Способ очистки осуществляют следующим образом,Исходную смесь подают на перфорированную поверхность 1. При ее вращениичастицы смеси осуществляют сложное пространственное движение с составляющимивдоль оси поверхностями 1 и по ее окружности. Мел кая фракция семя н и роходит сквозьотверстия, образуя проходовый поток.Крупная фракция перемещается в осевомнаправлении по поверхности 1, образуясходовый поток, Такое движение смеси осуществляется за счет подбора зернового материала или дополнительно за счет тяжестипри наклонном положении...

Номер патента: 1615492

Опубликовано: 23.12.1990

Автор: Бакум

МПК: F25B 15/00

Метки: холодильная

...4, в нагретый рассол насосом 6 подают в накопитель 7 гидратной суспензии, где, контактируя с гидратами, он охлаждается в результате плавления гидратов с образованием рас;сола и жидкого хладагента. Смесь двух ;жидкостей стекает в нижнюю часть накопителя 7 за фильтровальную перегородку 8, откуда ее направляют в емкость 9, в которой производят разделение двух несмешиваемых жидкостей друг от друга, Часть жидкого хладагента и рассола в строго дозиро ванном отношении для обеспечения постоянного коэффициента орошения выводят из разделитепьной емкости 9 через вентили 11 и 10. Рассол по трубопроводу с вентилем 10 направляют в кристаллизатор 4, где смешивают с хладагентом и образуют гидраты, отводя теплоту гидратообразования посредством...

Номер патента: 1615491

Опубликовано: 23.12.1990

Автор: Бакум

МПК: F25B 15/00

Метки: охлаждения, продукта

...гидратов, где при - 257 К и давлении 85 кПа образуют гидраты и направляют их через емкость 5 в одну из секций, работающих в режиме заполнения, например секцию 11, которая находится при параметрах (температуре 257 К и давлении 150 кПа для обеспечения устойчивой циркуляции рассола через накапливаемую гидратную массу), отличных от параметров, поддерживаемых в секции, в которой проводят разложение гидратов, например секции 9. На трубопроводе подачи 50 55 Для примера рассмотрена работа установки при использовании в качестве гидратообразующего агента изобутана и раствора МаС с концентрацией -20 О.В кристаллизаторе 4 при контактировании гидратообразующего агента и рассола при -257 К и давлении -85 кПа образуются гидраты, Теплоту...

Номер патента: 1614861

Опубликовано: 23.12.1990

Авторы: Бакум, Гудым, Заика, Космовский, Некипелов, Шептур

МПК: B07B 13/00

Метки: вибрационный, очиститель, семян

...поверхности 6. Если в исходном материале преобладает фракция плоских, более шероховатых семян, то угол наклона дополнительной поверхности 10 устанавливается большим угла наклона фрикционцой поверхности 6, а поверхность 10 с загрузочным устройством 8 устанавливаются 10 ближе к верхнему обрезу поверхности 6.Такая установка центральной площадки1 предварительного разделения позволяет не только рассредотачивать материал, поступающий из питающего лотка 7, а и выделить из исходного материала основную часть преобладающего компонента и сразу направить его в соответствующий приемник 20 и 18 продуктов разделения. Этим самым уменьшается нагрузка на фрикционную поверхность, что позволяет увеличить ироизводи тельность сепаратора,Остальная часть...

Номер патента: 1612098

Опубликовано: 07.12.1990

Автор: Бакум

МПК: F01K 13/00

Метки: выработки, работы, тепловой, электроэнергии, энергоустановки

...а затем парынаправляют в конденсатор 18, где конденсируют их, сбрасывая теплоту конденсациив окружающую среду, после чего сконден ,сировавшийся хладагент дросселируют н направляют вновь в теплообменник 19. Для привода холодильной машины 12 часть природного газа направляют в газовую турбину 4, на выходе из которой газ имеетдавление, соответствующее давлению смесигаза и воздуха, сжатого в нагнетателе 40,подаваемой в котлоагрегат 2 на сжигание, Газ из турбины 4 направляют в теплообменник 20, встроенный в кристаллизатор 13, для отвода теплоты кристаллизации гидратов, после чего производят довыращивание кристаллов, отводя теплоту гид, ратообразования теплообменником 19. Смесь воды н гидратов выводят нз кристаллнзатора 13 и подают в одну...

Номер патента: 1611464

Опубликовано: 07.12.1990

Авторы: Бакум, Заика, Любезный

МПК: B07B 1/46

Метки: решето

...семенной смеси иони определяют установку дополнительной: рамки 9 с наклоном к просеивающей поверхности 1 (с подъемам по направлению движения материала по просеивающейповерхности 1). Струны 10 закреплены надополнительной рамке.9 над продольнымиперемычками 3 с шагом, равным шагу рядовотверстий просеивающей поверхности 1,Кроме этого, дополнительная рамка 9 припомощи регулировочных винтов б закреплена на рамке 4 таким образом, что струны 10расположены над серединой продольныхперемычек 3 просеивающей поверхности 1.Для обеспечения полного схода с просеивающей поверхности сходовой фракции (крупных семян) дополнительная рамка 9 сострунами 10 на 30 - 40 мм длиннее рамки 4просеивающей поверхности 1,Подготовка решета к работе заключаетсяя...

Номер патента: 1601686

Опубликовано: 23.10.1990

Авторы: Бакум, Крашевский, Савостьянов

МПК: H02H 5/12

Метки: защиты, изолированной, нейтралью, прикосновении, сети, фазе, человека

...изоляции фаэ относительно земли,емкость фаэ относительно земли.Разложение переходного процесса в виде ряда Фурье может быть записано в следующем виде:Я(,р) +, С эдп(п ьЭ+а,+ у - -") - згп(+- -) еаь 5С = а - Ь КИ И 1 Ь.ал= агсТ 8 -Ь2а = - ХЦ к (и)созк и Ц 10к:2 "фЪ = - , П (Ыг.) з 1 п и Я, г.,и ш ки - номер рассматриваемой гармоники.По приведенным зависимостям дляноминальных параметров сети определяются эталонные значения амплитудно-частотной характеристики переходного процесса при прикосновении человека к фазному проводу, которыехранятся в блоке 11 задания эталонных значений номинальных параметровсети,При изменении значений параметровсети, которые измеряются блоком 7(фиг.2) и преобразуются в дискретный вид блоком 8, они поступают...

Номер патента: 1585321

Опубликовано: 15.08.1990

Автор: Бакум

МПК: C12G 1/02

Метки: концентрированных, линия, напитков, производства

...по обычной известной схеме от органических примесей, затем компрессором 4 сжимают и направляют в сборник-накопитель 5, откуда по трубопроводу 6 выводят потребителю, предварительно производя ее сжижение, либо закачивая в баллоны под высоким давлением. Частично насыщенный дноксидом углерода на питок, крепостью 127. спирта естественного брожения, после завершения процесса брожения направляют в резервуар 7 на осветление, после чего подают насосом 8 под давлением 3,0 мПа в 50 кристаллизатор 9, где контактируют его с углекислотой, подаваемой из сборника-накопителя 5. по трубопроводу с вентилем 12 и, перемешивая перемешивающим устройством 11, охлаждают до 269 К (на 1-2 градуса ниже равновесной температуры образования гидра,тов углекислоты в...

Номер патента: 1585295

Опубликовано: 15.08.1990

Автор: Бакум

МПК: C02F 1/22

Метки: вод, разделения, соленых

...отмывают кристаллы льда от рассола высокой концентрации до концентрации, соответствующей концентрации рассола в кристаллизаторе 1 (от Я .20 до585295 5 1 89,26 М), ;)та часть рассола вместе с кристаллами льда, разрыхленными скрепером 28, попадает и накопитель 26, откуда с кристаллами льда направляется в кристаллизатор 1, на довыраирвание кристаллов, образованных ц дополнительном кристаллиэаторе (известно, что размеры кристал-.ловльда, образованных в дополнительном кристаллизаторе, составляют,ч 50-100 мкм, в то время как в основном кристаллизаторе при образованииих из раствора промежуточного солесодержания они обычно составляют150-300 мкм и выше)Жидкий агент из днища 31 разделителя б по трубопроводу 33 и из ресивера 12 по...

Номер патента: 1579903

Опубликовано: 23.07.1990

Автор: Бакум

МПК: C02F 1/22

Метки: вод, кристаллизационный, минерализованных, опреснения

...7, откуда рассол(соленая вода 1 делится на два потока: один - по трубопроводу 20 рециркулирует в кристаллизатор 1, а другой - насосом 33, компенсирующим потери давления на участки смеситель - нижняя часть промывочной колонны, фильтрующая сетка 7 - карман 6, подают в смеситель 4. В верхнюю часть колонны насосом 15 подают опреснению воду, которая вытесняет рассол из гидратного поршня в промывочной колонне, производя отмывку кристаллов от расссльной пленки, Небольшая часть опресненной воды (по массе 5107 от массь кристаллов) теряетсяпри промывке, попадая через фильтрующую сетку 7 в карман 6, понижая концентрацию соленой воды, рециркулирующей в кристаллкзатор 1 и смеси- тель 4, до л 8,937. солей, Основная часть опресненной воды вместе с...

Номер патента: 1575988

Опубликовано: 07.07.1990

Авторы: Бакум, Заика, Калиниченко, Никитин, Попов, Юдицкий

МПК: A01C 7/16

Метки: аппарат, высевающий

...конуса 2. Такимо разом, активная поверхность конуса 2 в начале рассредоточения действует на семена в меньшей мере. На нижерасположенных участках, ближе кодну 7-образного желоба, коническая4 пове хнА ср ость конуса 2 имеет участ окс высокими фрикционными свойствамиа противоположно ему на воронкеучасток Б с низкими фрикционнымисвойствами. Поэтому на этом участке50 идет интенсивный отбор семян и формирование их в слой в один рядок подну Ч-образного желоба. Высеваю йщий аппарат содержит корпу1, внутри которого установлен вращающийся распределительный конус 2,вращение которого производится черезпередачу 3. Внутри корпуса 1 надраспределительным конусом 2 свободноустановлены поярусно конусообразныеворонки 4 - 6, меньшие отверстиякоторых...

Номер патента: 1561996

Опубликовано: 07.05.1990

Автор: Бакум

МПК: B01D 9/02

Метки: кристаллизационного, модуль, опреснителя

...колонны 4. Боковая стенка 22 правой секции колонны 4, смежная с плавителем10, имеет меньшую высоту по сравнениюс другой стенкой этой же секции,ФУстановка работает следующим образом. В кристаллизаторах 5 и б при контакте соленого раствора с холодильным агентом образуются кристаллыльда или газогидратов, Кристаллы отделяются в отстойнике 13 и дополнительном отстойнике 14 от жидкогоагента и избытков рассола, рециркулирующих в кристаллизатор 5 из отстойника 13 и в дополнительный кристаллизатор 6 из дополнительного отстойника 14, Из зоны дополнительногоотстойника 14, в которой скапливаются отделенный от агента рассол икристаллы льда (либо гидратов), частьрассола через трубопровод с Фильтром(не показан), препятствующим попаданию кристаллов...

Номер патента: 1559256

Опубликовано: 23.04.1990

Авторы: Бакум, Гряник, Ляшенко, Никитин

МПК: G01M 13/04

Метки: зазора, подшипниках, радиального, роторов

...радиального зазора в подшипнике от собственной частоты маятниковых колебаний.На корпусе подшипниковой опоры 1, имеющей вал 2 ротора 3, находится вибродатчик 4. На валу 2 также установлена подвижная часть 5 датчика 6 частоты вращения вала ротора 3.Вибродатчик 4 соединен с входом усилителя 7, выход которого со н с регистрирующим устройством 8, датно для определения радиала в подшипниках роторов.етения - повышение точнос ы вращения ротора - с врующего устройства 8.уществляется следующимшипниковой опоры 1 возникает реэонайс маятниковых колебаний. В этот момент фиксируют частоту вращения нала 2.Зависимость величины радиального зазора в подшипнике, как функция частоты собственных маятниковых колеба" ний подшипниковой опоры, определяется...

Номер патента: 1553197

Опубликовано: 30.03.1990

Авторы: Бакум, Заика, Космовский, Некипелов

МПК: B07B 1/06

Метки: вибросепаратора, дисковое, решето

...я ИО решету 1 и разделяется на лве фракции Гходовая фракция, перемепзясь О рс шету 1, встречает делительную планку 20 и выводится из машины через нцгрузоцный лоток 22. Проходоная фракция, просыпаясь через отверстия 3 решета 1, 1 О, уп;)с г и;( скзтный конус 21 и через Вц,ру333 й лоток 23 выводится из сепара тора.1 ри настройке преллагаемого вибросепар;(торд лля рдзделения материала, отлицзкц пся от прелыдуцего материала гео 15метрическими размерами (толщиной). изменяется ширина продолговатых отверстий 4 поворотом основной просеивающей поверхности 2 вокруг центрирующей втулки 5 относительно дополнительной просеивающей поверхности 3. Для этого отпускаются зажимы 12, приподымается верхняя обечайка 11, снимается просеивающая поверхность 2 со...

Номер патента: 1542638

Опубликовано: 15.02.1990

Авторы: Бакум, Гудым, Заика, Шептур

МПК: B07B 13/00

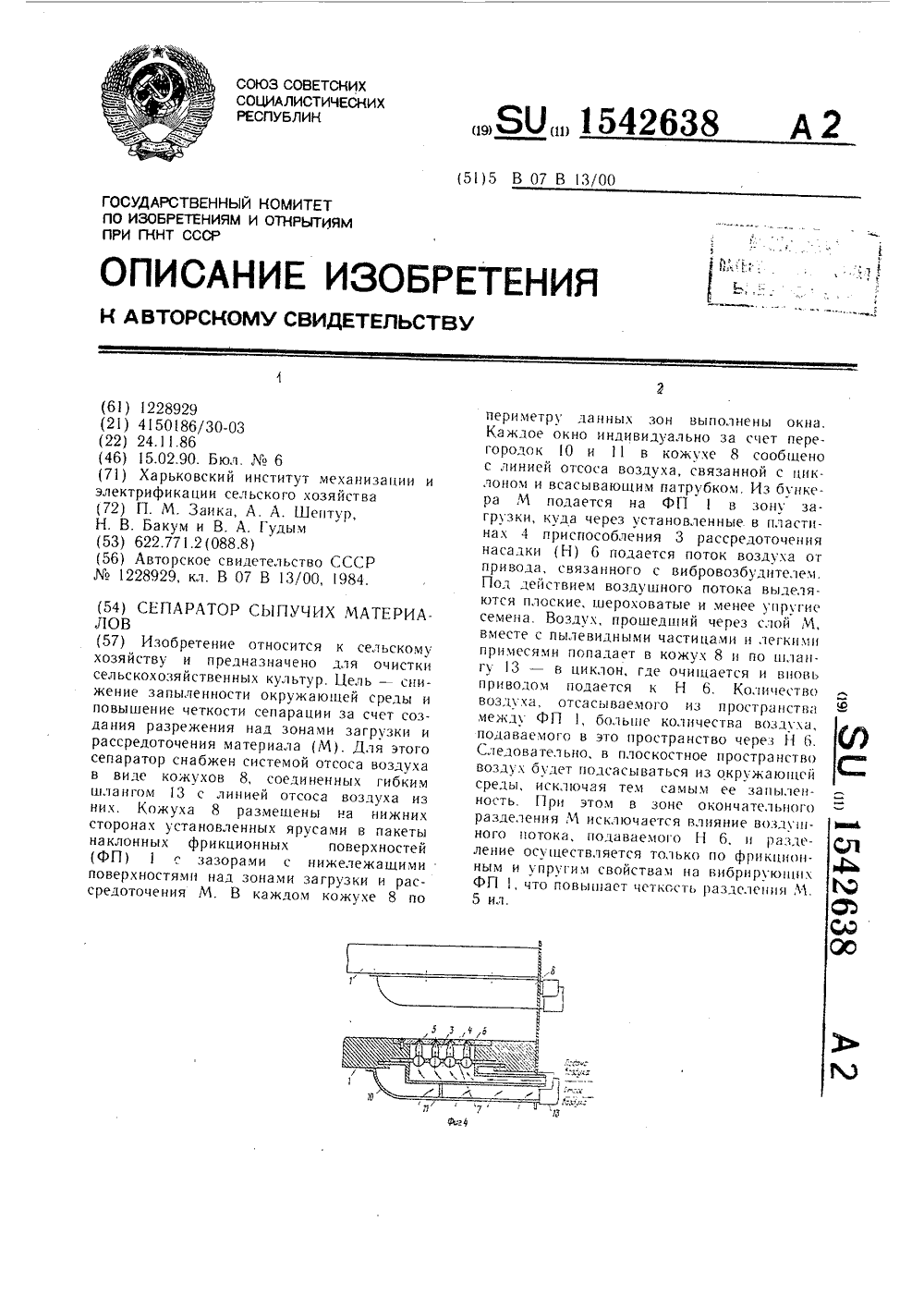

Метки: сепаратор, сыпучих

...9, боковых 1 О и 11 и центральной 12 перегородок, разделяющих кожух на секции. Кожух 8 соединен гибким шлангом 13 с линией отсоса воздуха, связанной с циклоном 14 и всасывающим патрубком 5. Кожух 8 для отсоса запыленного воздуха закрепляется на нижней стороне выше расположенной фрикционной поверхности 1 пакета 2 (фиг. 4).Между пакетами 2 фрикционных поверхностей установлено загрузочное приспособление - бункер 16, Пакеты установлены на раме 7, связанной с вибровозбудителем 18. Последний через передаточные механизмы 19 и 20 связан с приводом 21. По периметру фри кционных поверхностей установлены приемники продуктов 22 разделения. Фрикционные неперфорированные поверхности 1 при помощи механизмов регулировки - продольного 23 и...

Номер патента: 1537983

Опубликовано: 23.01.1990

Автор: Бакум

МПК: F25B 15/00

Метки: холодильная

...5, накопителя Ь гаэогидратной суспензии, снабженного фильтровальной перегородкой 7,емкости 8, соединенной через регулирующие вентили 9 и 10 с кристаллизатором 1, вентиля 11 и дополнительного 20насоса 12 охладителя 1, который трубспроводом 13 соединен с накопителем 6.Установка работает следующим образом,Охлаждаемый продукт, например сжатый воздух направляют в охладитель1, в котором охлаждают его холоднымрассолом до треЬуемой точки росы, азатем выводят потреЬителю, предварительно отделив от него выпавшую влагу. Нагретый рассол по трубопроводу13 подают в накопитель Ь гидратнойсуспензии, где, контактируя с гидратами, он охлаждается в результатеплавления гидратов с образованием рассола и жидкого агента. Смесь двух жидкостей стекает в...

Номер патента: 1535834

Опубликовано: 15.01.1990

Автор: Бакум

МПК: C02F 1/22

Метки: воды, минерализованной, опреснения

...сеткой 6 начинает Формироваться пористый гидратный поршень, в котором промывают гидраты от поверхностной рассольной пленки путем противоточной Фильтрации пресной промывочной воды, подаваемой насосом 22. Промытые кристаллы гидратов продвигаются в верхнюю часть промывочной колонны, где сбрасываются в накопитель 7, в котором перемешиваются с опресненной водой, необходимой для дальнейшего гидротранспорта рис 1 аллогидратов, Из накопителя 7 гидратов гидраты вместе с водой гидротранспортом подают н плавитель 8 через трубопровод с вентилем 11. При этом открывают вентиль 13Вода через Фильтр 14 и трубопровод с вентилем 13 циркулирует в разделитель 12, а гидрать. задерживаются Фильтром 14 и накапчиваются в плавителе 8. Послеполного...

Номер патента: 1534193

Опубликовано: 07.01.1990

Автор: Бакум

МПК: F01K 13/00

Метки: газе, природном, работы, установки, энергетическая, энергетической

...в котором отводяттеплоту перегрева, нагревая частьконденсата, сжимаемого насосом 14 иподаваемого в котел 4, При этом температура паров хладагента понижается,а затем пары направляют в конденса.тор 34, где конденсируют, сбрасываятеплоту конденсации в окружающуюсреду, после чего скоНденсировавшийся хладагент дросселируют через ре 5 1гулирующий вентиль 35 и направляютвновь в ТО 31. За привод 36 холодильной машины 32 направляют частьприродного газа. На выходе из привода 36 имеет давление, соответствующее давлению газа, подаваемого в котел 4 на сжигание, Охлажденный прирасширении в приводе 36 газ направляют в дополнительный ТО 30, встроенный в зону 28 зарождения (образования зародышей кристаллов) газовыхгидратов, для отвода теплоты зарождения...

Номер патента: 1532094

Опубликовано: 30.12.1989

Авторы: Бакум, Гудым, Заика, Космовский, Мельник, Некинелов, Овчинникова

МПК: B07B 13/00

Метки: вибрационный, семян, сепаратор, фрикционный

...рычага 17 шарнирнона втулках 19 закреплено в боковыхстенках корпуса 16 питателя 15 ижестко связано с соответствующейнаправляющей пластиной 20, размещенной в корпусе 16 питателя 15. Нижняя 30направляющая пластина 20 выполненав виде набора прутков 21, Второеплечо 22 каждого рычага 17 установлено с внешней стороны корпуса 16питателя 15. На консольных концахплечей 22 рычагов 17 установлены с 35 возможностью относительного перемещения противовесы 23, которые фиксируются на плечах 22 с помощьюфиксирующего устройства 24 (стопорный винт, упирающийся в плечо 22),40 Направляющие пластины 20 своей нижней частью расположены в питающих окнах 25, выполненных в стенке корпуса 16 питателя 15 со стороны верхнего края сепарируюших поверхностей 1. Под...

Номер патента: 1531888

Опубликовано: 30.12.1989

Авторы: Аветисян, Бакум, Богомолов, Никитин, Попов

МПК: A01C 7/04

Метки: аппарат, высевающий

...аппарат содержит корпус 1, внутри которого установлен распределительный конус 2, вращение которого производится через передачу 3. Внутри корпуса 1 над распределительным конусом 2 закреплены поярусно конусообразные воронки 4 - 8, меньшие отверстия которых обращены вниз и сопряжены с зазором с конической поверхностью распределительного конуса 2.На воронках в зоне сопряжения их с распределительным конусом 2 выполнены отверстия 9 и О, которые расположены так, что отверстие воронки нижнего яруса смещено относительно отверстия смежной воронки верхнего яруса в сторону, противо. положную вращению распределительного конуса 2, на ширину отверстия, при этом стверстия смежных воронок разделены между собой установленными в вертикальной...

Номер патента: 1527397

Опубликовано: 07.12.1989

Автор: Бакум

МПК: E04F 15/18, E04H 5/10, F24D 11/00 ...

Метки: грунта, обогрева, полом, холодильника

...и незначительная часть не образовдвцсйся гцлрдты .)е кокипяцей жидкости в случде, если часть качер хслодильника была о) ключена, соответственно тепловая нд рузкд значительно снижена и проскок лсгкокипящей жидкости на выходе из трубопровода 1 возможен) проходит через перфорацию и фильтрующую сетку стакана 11 и направляется церез вецгиль 14 в накопитель 5, а гилраты ндкапливдк)т внутри с)дканд 11. Одновременно с заполнением качеры 8 через вентиль 19 при закрытом вентиле 20 заполняют камеру 9 отработаннойчцкрали:иванной волой, котордя всегда имеется нд рагютающих холодильниках, напри. чер прц продувке в градирнях системы ох.джлеция (учитывая необходимость защиты окру жаюсцей среды, вола продувки сожнд подвергаться обессоливанию, на что...

Номер патента: 1507235

Опубликовано: 15.09.1989

Авторы: Бакум, Доценко, Морозов, Никитин

МПК: A01C 7/20

Метки: посева, сошник, узкорядного

...расположенных вблизи шек 5, перемешаясь по ним вверх, переваливаются через нижнюю кромку 9 выреза и осыпаются на расположенные на дне борозды семена. Выполнение выреза Ъ-образой формы с вершиной 7 в передней части сошника позволяет просыпаться внутрь сначала более мелким частицам почвы (через вырез нозле вершины 7) и препятствовать просыпанию растительных остатков, что обеспечивает засыпку семян более влажной почвой и лучший контакт с цей. Расположение вешин 7 вырезов Ъ- образной формы на линии 8 перехода криво. линейной лсбовой понер 1 сности 4 в плоские женные нд дне семена, укрывая их. Выполнение вырезов л-образной формы позволяет осыпаться вовнутрь сошника снацала более мелким частицам почвы через вырез возле вершин 7 и...

Номер патента: 1480896

Опубликовано: 23.05.1989

Авторы: Бакум, Бортников, Заика, Лукьяненко, Шафоростов

МПК: B07B 13/00

Метки: вибросепаратор, фрикционный

...под углом Ы в продольном и угломв поперечном направлении. Дека 1 опирается через пружины 2 на раму. К деке крепится вибровозбудитель 3 с направленными прямолинейными колебаниями под углом Е с направлением подъема деки 1. Над декой 1 закреплена рама 4, в которой смонтирована дополнительная криволинейная отражательная поверхность 5, обращенная вогнутой стороной к деке 1 Величина зазора И между декой .1 и поверх.ностью 5 меняется винтовым приспособлением 6. Центр кривизны О (фиг.3) расположен на одной оси ЛН с выпускным отверстием загрузочного приспособления 7. Вокруг деки расположены приемники 8 - 1 О, продуктов разделения, Поперечная ось симметрии обозначена К 11 Фрикционный вибросепаратор работает следующим образом,Деке 1...

Номер патента: 1471972

Опубликовано: 15.04.1989

Авторы: Бакум, Богомолов, Заика, Никитин

МПК: A01C 7/16

Метки: аппарат, высевающий

...высева семян с различными физико- механическими свойствами и универсальности аппарата,Иа чертеже изображена схема высевающего аппарата. Высевающий аппарат содержит корпус 1, внутри которого установлен конус 2, который вращается через передачу 3, внутри корпуса 1 над конусом 2 закреплены поярусно конусообразные воронки 4, 5 и 6, которые сопряжены с конической поверхностью конуса 2. В конусообразных воронках всех ярусов выполнены высевные отверстия 7. Подача. семян к высевающему аппарату осуществляется из бункера 8 через заслонку 9. Под высевными отверстиями воронки 6 нижнего яруса размещена приемная воронка 10 семяпровода. Внутренняя поверхность конусообразных воронок 4, 5 и 6 и боковая поверхность вертикально установленного...

Номер патента: 1469259

Опубликовано: 30.03.1989

Автор: Бакум

МПК: F25B 15/02

Метки: производства, холода

...17 с насосом 12, Выход из охлаж" дающей батареи 3 имеет патрубок с вентилем 18, концентратор 2 раствора снабжен патрубком 19, а реактор 4 гидратов - патрубком 20, причем батарея 3 имеет успокоитель 21Установка работает следующим образом.Для примера рассмотрена работа с использованием в качестве гидратообразующей органической жидкости К, а в качестве соли - хлористого натрия. В реакторе 4 гидратов смешивают фреон Ки воду при давлении 230 кПа и охлаждают до температуры около 281 К, прокачивая охлаждающую жидкость через теплообменник 5. В результате этого образуется гидратная суспензия, состоящая из воды и гидратов, которую насосом 11 подают через отделитель 6, где производят отделение гидратов от воды, в генератор 1 холода, в...

Номер патента: 1469258

Опубликовано: 30.03.1989

Автор: Бакум

МПК: F25B 15/02

Метки: производства, холода

...разложении разбавляет раствор, всле концентрация его уменьша образный. агент из генера двигаясь противотоком к по внутренней трубе 11, через перфорацию из межк ских пустот гидратов вод ное пространство отделит кости, направляется чере 12 в реактор 5 гидратов, иэ нижней части отделит кости через трубопровод 13 рециркулирует вода. П ление газообразного аг 20-70 кПа по отношению к межтрубном пространстве таточно для достижения у тельного осушающего зффе навлнвается соотношением вентилей 12 и 14, через образный агент рециркули тор 5 гидратов, Перфора ней трубы 11 заканчивает стоянии 2-4 диаметра тру вводимого в генератор 1 того, чтобы обеспечить п для газовой Фазы в межтр странстве отделителя 10 так как отсутствие ее пр тому, что...

Номер патента: 1461534

Опубликовано: 28.02.1989

Авторы: Бакум, Гудым, Заика, Космовский, Некипелов

МПК: B07B 13/00

Метки: виброфрикционный, сепаратор

...боковая стенка 25 лотка рассредоточения облицована демпфируюшим Материалом 26 (фиг, 4), Днища 27 лотков 4 облицованы фрикционным материалом 28 и выполнены расширяющимися в направ.ении схода семян на сепарирующие поверхности 1. Днища 27 лотков 24 имеют косые срезы 29 и расположены над сепарирующими поверхностями . Угол, образованный обрезом днища лотка 24 со стороны схода семян на сепарируюшую поверхность 1 и боковой стенкой 25 лотка 24 рассредоточения, облицованной демпфирующим материалом 26, определяется из выражения 0(а(л/2. Для сбора продуктов разделения в виброфрикционном сепараторе имеется восемь приемников 30 и емкостей 31.Виброфрикционный сепаратор работает следующим образом,Семенной материал из бункера 19 через переходник 20...
