Бакум
Способ компрессии гидратообразующих газов
Номер патента: 931956
Опубликовано: 30.05.1982
Авторы: Бакум, Смирнов
МПК: F04B 37/12
Метки: газов, гидратообразующих, компрессии
...давления в крис-таллизаторе 1 и секции 5 через уравнительный трубопровод 20,Одновременно с заполнением гидратами секции 5, в секции 6 производят плавление гидратов. и сжатый гаэвыводят через вентиль 30 и трубопро-,вод 35 потребителю Теплоту, необхо димую для разложения гидратов, подводят с горячей водой, циркулирующейпо контуру 37. При этом предварительно перекрывают краны 49, 43,24, 57 и 14, К этому моменту времени плавление гидратов в секции 7окончено, и подача горячей воды вконтур 38 прекращена. Вентиль 31 икраны 25, 44, 50 и 58 закрыты. Открыты кран 15 и кран 16 секции 8,которая подготовлена к плавлениюгидратов. Часть газа иэ секции 7 пропускают в секцию 8 до тех пор, пока давление в обеих зонах не выравняется, после чего...
Вибрационный сепаратор
Номер патента: 917868
Опубликовано: 07.04.1982
Авторы: Бакум, Жмай, Заика, Просняк
МПК: B07B 13/00
Метки: вибрационный, сепаратор
...навеличину 1/3 - 2/3 от ее нижнего продольного края,На фиг. 1 изображена конструктивная схема вибрационного сепаратора;на фиг. 2 - взаиморасположение фрикционной поверхности и вибратора.Вибрационный сепаратор включаетнаклонную в двух взаимно перпендикулярных направлениях фрикционнуюнеперфорированную сепарирующую поверхность 1, вибратор 2, установленный в направлении уклона сепарирующей поверхности 1 под углом меньшеЛ/2 к продольной ее оси как в вертикальной (), так и в горизонтальной() плоскости. Питающее устройство3 расположено у верхнего поперечногокрая сепарирующей поверхности 1 навеличину 1/3 - 2/3 от ее нижнегопродольного края. Для отбора продуктов разделения имеются приемники ч,Продольный угол наклона рабочей поверхности к...
Зерноочистительно-сортировальная машина
Номер патента: 882651
Опубликовано: 23.11.1981
Авторы: Бакум, Богомолов, Завгородний, Заика, Пугачев
МПК: B07B 1/40
Метки: зерноочистительно-сортировальная
...включает цилиндрический роторс вертикальным пазом 2, тарелку 3, крышку с разбрасывающим диском 4, разделительное кольцо 5, корпус 6 с днищем 7, 20 шкив 8; Корпус соединен с ползунами 9,которые перемещаются во втулках О. К днищу корпуса крепится шатун 1 вибратора 12,Внутренняя поверхность рабочегоцилиндра оснащена шипами-рыхлителями1 Э расположенными по многозаходной винтовой поверхности, В нижней части роторснабжен дополнительным, разгрузочным устройством 14 для.отбора тяжелой фракции.Продукты разделения поступают в разгрузочные лотки 15 - 17,Процесс разделения семян протекает следующим образом.Зерновая смесь поступает на разбрасывающий диск 4 и сбрасывается на внутреннюю поверхность ротора 1. Под действиемвлияния центробежных...
Сепаратор семенных смесей
Номер патента: 882475
Опубликовано: 23.11.1981
Авторы: Бакум, Бутенко, Жмай, Заика, Медведев, Просняк
МПК: A01F 12/44
Метки: семенных, сепаратор, смесей
...приемники 4 продуктов разделения. По раз.делительной поверхности 1 выполнены продолговатые ячейки 5 под углом до 45 к прото дольной оси сепаратора. Продольный утавнаклона рабочей поверхности к горизонту регулируется механизмом 6, поперечный - механизмом 7. При помощи этих механизмов рабочая поверхность крепится к вибростолу 8, который устанавливается. на пружины Зх упругой подвески 9, симметрично расположенные на опорной плите 10 станины 11, .Вибратор 2 приводится в движение от злект.родвигателя 12 переменного тока через ре. мениую передачу 3, промежуточную передачу 14 и упругую муфту 15,Сепаратор работает следующим образом, Питающее устройство 3 подает исходную семенную смесь на наклонную фрикционную разделительную поверхность 1. Г 1 од...
Фрикционный вибрационный сепаратор
Номер патента: 869855
Опубликовано: 07.10.1981
Авторы: Арзуманова, Бакум, Жмай, Заика, Лин, Мазнев, Просняк, Смирнов
МПК: B07B 13/00
Метки: вибрационный, сепаратор, фрикционный
...фрикционного вибросепаратора; на фиг. 2 - схема рабочего органа фрикционного вибросепаратора; на фиг. 3 - технологический процесс разделения семенной смеси на секции вибродеки.Фрикционный вибросепаратор включает воронкообразную сепарирующую поверхность 1, привод с вибратором 2, сообщающим последней пространственные колебания; питающие приспособления 3, приемники 4 - 7 продуктов разделения.Сепарирующая поверхность 1 разделена на секции 8, каждая из которых вместе загрузки исходной смеси выполнена вогнутой, причем вогнутость уменьшается в направлении движения обрабатываемого материала, монотонно переходя в выпуклость. Сепарирующая поверхность укреплена на вибростоле 9 при помощи косынок 10.Вибростол 9 установлен на пружинах 11,...
Способ разделения зернистой смеси
Номер патента: 848091
Опубликовано: 23.07.1981
Авторы: Бакум, Евсеева, Завгородний, Заика, Ткач
МПК: B07B 7/00
Метки: зернистой, разделения, смеси
...частицы противоположной ейфракции, т.е. осуществляется толькочастичное разделение,Особенно нежелательно это явлениев сельскохозяйственном производствепри подготовке семенного материала,где зачастую установлены нормы, недопускающие наличия хотя бы одногозерна сорных растений. Полное жеразделение смеси рассматриваемымспособом можно получить лишь при наличии отчетливой границы между фракциями, что по условиям технологического процесса принципиально невозможно.Цель изобретения - повышение качества разделения "месей.Поставленная цель достигаетсятем, что согласно способу разделениязернистой смеси по удельному весу путем динамического сжижения смеси иперемещения ее по рабочей поверхности с последующим расслоением делительным...
Устройство для подачи семян спредварительной очисткой
Номер патента: 822929
Опубликовано: 23.04.1981
Авторы: Бакум, Заика, Лин, Смирнов
МПК: B07B 9/00
Метки: очисткой, подачи, семян, спредварительной
...над решетчатым скатом помещенаэластичная поверхность. Семена при этом дви-жутся по скату, накрытие сверху свободнолежащей на них эластичной поверхностью.На чертеже изображено, устройство дляподачи семян с предварительной очисткой,Устройство имеет бункерсемян с за.движкой 2, расположенный под ним решетчатый скат 3, воздушную камеру 4, разделенную перегородкой 5 с клапанами б иа двечасти. Между решетчатым скатом и перегородкой помещены поршни 7, установленныес возможностью возвратно-поступательногодвижения. За решетчатым, скатом установ.лено приспособление для разгрузки готовыхпродуктов 8, а над решетчатым скатом сво.бодно помещена эластичная. поверхность 9.Устройство работает следующим образом,Семена из бункера 1 поступают на...
Вибрационная зерноочистительнаямашина
Номер патента: 820725
Опубликовано: 15.04.1981
Авторы: Бакум, Заика, Трофимченко
МПК: A01F 12/44
Метки: вибрационная, зерноочистительнаямашина
...4 и 5 и скатные доски 6 и 7. Кроме того, каждый решетный стан имеет выгрузные лотки 8 для фракций, полученных о при разделении зерновой смеси. Решетныестаны 2 выполнены прямоугольными. Они расположены вокруг вибратора 9, который приводится в движение электродвигателем 10, таким образом, что вибратор 9 расположен на пересечении продольных осей прямоугольных решетных станов 2, Выше вибратора 9 установлено загрузочное устройство 11.Техническое обслуживание машины производится следующим образом.20 Проверяется работа загрузочного устройства 1 1, вибратора 9 и двигателя 10. Выполнение сепарирующего органа в виде нескольких прямоугольных решетных станов обеспечивает беспрепятственный доступ к820725 Формула изобретения итель В. ДяченЛ....
Вибросепаратор для разделения сыпучихматериалов
Номер патента: 806164
Опубликовано: 23.02.1981
МПК: B07B 13/11
Метки: вибросепаратор, разделения, сыпучихматериалов
...1, затем - менееупругие, более шероховатые и болееплоские.Наличие рифлений, выполненных ступенчатой формы с увеличивающимся углом поверхности ступеней в направлении движения материала, упорядочивает движение зерен .в месте загрузки,исключает встречное движение их, темсамые, сокращая взаимные соударениязерен и трение между ними, и поэтомуповьзяает эффективность сепарации посравнению с известник. 15Ф 7 рмула изобретения,Вибросепаратор для разделения сыпучих материалов по их упругости,форме и коэфФициенту трения, содер"жащий наклонную в двух взаимно перпендикулярных плоскостях рабочую деку с рифлениями, о т л и ч а ю щ и -й с я тем, что, с целью повяаенияэффективности сепарации путем макси"мального уменьшения соударений.между зернами и...
Способ компрессии гидратообра-зующих газов
Номер патента: 802604
Опубликовано: 07.02.1981
Авторы: Бакум, Смирнов
МПК: F04B 37/12
Метки: газов, гидратообра-зующих, компрессии
...под действием силы тяжести и ее 35 стока через фильтрующую перегородку 11, патрубок с краном 48 и трубопровод 21. При заполнении секции 5 закрывают вентиль 29, кран 13 и открывают кран 23, обеспечивая таким ф) путем выравнивание давления в кристаллиэаторе 1 и секции 5 через уравнительный трубопровод 20.Одновременно с заполнением гидра- тами секции 5 в секции 6 проводят плавление гидратов и сжатый газ выводят через вентиль 30 и трубопровод 35 потребителю. Теплоту, необходимую для разложения гидратов, подводятс горячей водой, циркулирующей по контуру 37. При этом предварительно перекрывают краны 49, 43, 24 и 14. Е этому моменту времени плавление гидратов в секции 7 окончено и подача горячей воды в контур 38 прекращена. Вентиль 31 и...

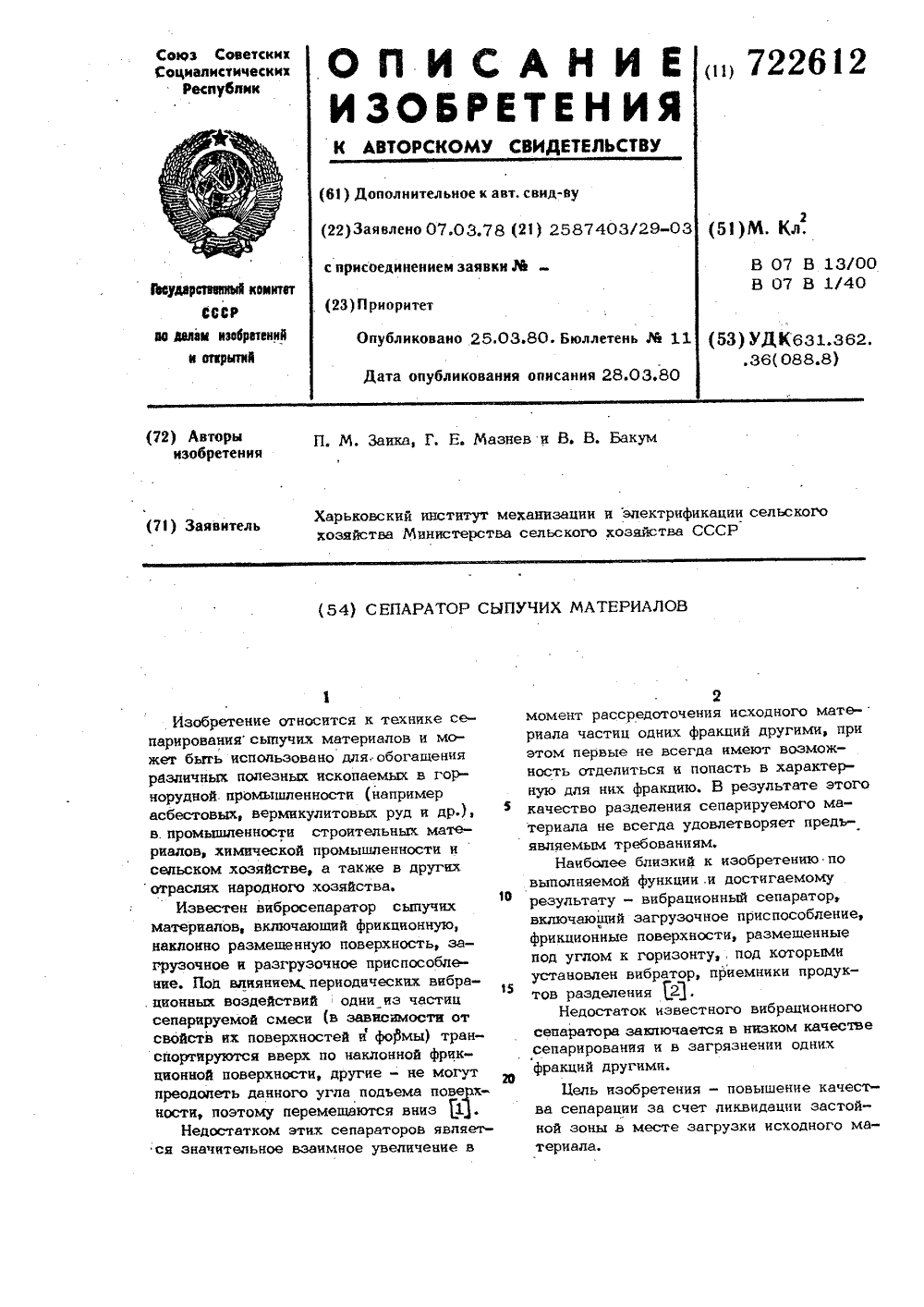

Сепаратор сыпучих материалов
Номер патента: 722612
Опубликовано: 25.03.1980
МПК: B07B 13/00
...изображен сепаратор для разделения сыпучих материалов, общий вид; на фиг. 2 - зависимость предельного угла подъема от изменения коэффициента трения.Сепаратор сыпучих смесей состоит из секций 1 вибродек 2 с ярусно установленными наклонными фрикционными сепарирующими поверхностями, причем каждая сепарирующая поверхность разделена на зоны 3 и 4 с различной шероховатостью. Выходные окна 5 питающего устройства 6 установлены на границе раздела зон, при этом первой в направлении подъема рабочей поверхности расположена зона с большей шероховатостью. Деки 2 соединены в вертикальные секции 1 посредством тарированных по высоте втулок 7 и закреплены на несущей раме 8, которая установлена на упругой подвеске из витых пружин сжатия 9,...
Способ сеперации сыпучих материалов
Номер патента: 713620
Опубликовано: 05.02.1980
МПК: B07B 13/00
...комплексу физико-механических свойств.Цель достигается за счет того, чтонаклонной фрикционной поверхности дополнительно сообщают поступательное движение вдоль ее образующей,На чертеже схематично изображеноустройство,для осуществления способа.Способ осуществляется следующим 10образом,Сепарирующей наклонно й фрикционной поверхности сообщают колебательныевоздействия, направленные под острымуглом к образующей сепарируюшей поверх ности, и поступательное движение вдольее образующей. На сепарирующую поверхность подается исходная смесь, котораяв результате воздействий последней разделяетсн по комплексу физико-механических свойств и форме.П р и м е р.Сепарирующая фрикционная поверхность наклонена в двух взаимноперпендикулярных плоскостях,Процесс...
Вибрационный сепаратор для разделения сыпучих материалов
Номер патента: 710664
Опубликовано: 25.01.1980
МПК: B07B 13/00
Метки: вибрационный, разделения, сепаратор, сыпучих
...на наружной поверхности бесконечного полотна, огибающего барабана,Вибрационный сепаратор состоитиэ наклонной в двух взаимно перпендикулярных плоскостях рабочей поверхности 1, выполненной из отдельныхпластин 2,которые могут быть закреплены на цепях 3, при этом барабаны снабжены зубчатыми венцами 4, или на наружной поверхности. бесконечного полотна 5, огибающего барабаны 6 и 7,Рабочая поверхность 1 установлена на раме 8 посредством упругой плоскости в виде пружин сжатия 9, Для придания жесткости рабочей поверхности 1 имеются направляющие 10, которые расположены по ее краям. Оба конца пластин 2 имеют кронштейны 11, кото,рые перемещаются между направляющими 10. К раме 8 жестко крепится вибратор 12 направленного действия...
Вибрационная машина для очистки и сортирования зерна
Номер патента: 698682
Опубликовано: 25.11.1979
МПК: B07B 13/00
Метки: вибрационная, зерна, сортирования
...в виде вибратора 4 сообщающего последней дуговые колебания, например, в виде дебаланса двухвального вибратора с горизонтальным рас положением валов, последнего.Рабочая поверхность укреплена посредством косынок 5 на вибростоле 6, Иибростол смонтирован на пружинах 7, установленных с равным расстоянием одна от другой по окружности на опорной плите 8 станины 9.Еад разделяющей поверхностью установлено питающее устройство в виде воронки 10, снабженной горизонтальным вращающимся диском 11, Для приема продуктов разделения предусмотрены приемники 12 и 13, Вибратор 4 приводится в движение от электродвигателя 14 через вибратор оборотов 15.Вибрационная машина для очистки и сортирования семян работает следующим образом.В питающее устройство в...
Вибросепаратор сыпучих материалов
Номер патента: 596298
Опубликовано: 05.03.1978
МПК: B07B 13/11
Метки: вибросепаратор, сыпучих
...повЬрхностями выполнен большим высотыподбрасывания обрабатываемой смеси.На чертеже схематично изображен предлагаемый вибросепаратор. Он состоит из ра бочей сепарируюшей поверхности 1 наклоннойв двух взаимно перпендикулярных плоскостях, и установленной над ней дополнительнойповерхностью 2. Последняя соединена срабочей поверхностью жестко и удалена 20 от нее на высоту, большую, чем высотаподбрасывания частиц обрабатываемого материала.Рабочая поверхность 1 установлена наупругой подвеске, состоящей из витых ци линдрических пружин сжатия 3. К рабочей596298 поверхности 1 прикреплен вибратор 4 направленного действия, например дебалансный,Йля подачи исходной смеси служит загрузочное устройство 5, а также приемникипродуктов раздейения,5Во...
Цифровой синтезатор функций
Номер патента: 590730
Опубликовано: 30.01.1978
Авторы: Бакум, Барбаш, Воробьев, Островский, Фильштинский
МПК: G06F 17/10
Метки: синтезатор, функций, цифровой
...вводят в блок б управления, а коэффициенты, совпадающие с биноминальными коэффициентами и равные 1, 4, б, 4 в соответствии с порядком их записи в уравнении, записывают во входную часть блока 2.Рассмотрим частный случай синтезирования полинома четвертой степени Я 4(1) =А 41" + АР А,Р+ А,1+ Ао который является решением Ц 1 =24 и 4 А 4,где 1.= Я + 4) - 4 (1 + 3) 6 (1 + 2) - 4 (1 1) +(1),( - 4) = 256 А 4 - 64 А з 16 А - 4 А 1+ АО( - 3) = 81 А 4 - 27 А., + 9 А- ЗА, + Ао, ( - 2) = 16 А- 8 А,. + 4 А, - 2 А, + АЗдесь и далее будем полагать й= 1 дляпростоты записи,В данном примере значения функции найдены в точках - 4, - 3, - 2, - 1, предшествующих заданной, с тем, чтобы искомые значения полинома начинались с 1(0), хотя такое ограничение не...
Устройство для определения коэффициента трения семян
Номер патента: 573739
Опубликовано: 25.09.1977
МПК: G01N 19/02
Метки: коэффициента, семян, трения
...ветвью полотнастановлена рамка с продольными направля-ющими стержн окружности,На чертеже изоб усР фройство дпя определ ениясемян,Оно состоит из бесконечного наклонногок горизонтальной плоскости полотна 1, обхватывающего ведущий 2 и ведомый 3 барабаны, которые установлены на раме 4. Надверхней ветвью полотна установлена рамка5 с продольными направляющими стержнями6, изогнутыми по дуге окружности. Рамка5 при помощи кронштейнов 7 и винтовогомеханизма 8 крепится к раме 4, Между стержнями 6, имеющими градуировку 9, образуются секции полотна, которые могут иметь различную шероховатость.Ведущий барабан 2 приводится в движенивот электродвигателя 10 через упругую муфту 1 1, редуктор 1 2 и клиноременную переда-. Устройство работает следующим...
Устройство для сортирования зерна
Номер патента: 563198
Опубликовано: 30.06.1977
МПК: B07B 13/00
Метки: зерна, сортирования
...10 деиствия, который получает вращение отэлектродвигателя О через вариатор оооротов О. (.;епариручощая поыерхность 1 установлена наклонно, причем как В продольном направлении 1 на угол с), так и в поперечном направ ленни 1 на угол Я, Йыполнена сепарирующаяповерхность может Оыть плоскоп, тода углы а и 1 постоянны. Над сепариру.ющей поверхностью 1 эквидистантно еи установлена отражательная поверхность (, которая облицова О на фрикционным материалом и прикрепленапосредством втулок 8 и сепарирующеи по.ыерхности . Ыиоратор 4 смонтирован с возможностью совершения угловых колебаний.11 итающее у строиство 9 у становлено таким 25 образом, что его входное отверстие распложено между сепарирующей 1 и отражательной 7 поверхностями.Устройство...
Вибрационный сепаратор сыпучих материалов
Номер патента: 543434
Опубликовано: 25.01.1977
МПК: B07B 1/28
Метки: вибрационный, сепаратор, сыпучих
...дтя аемом устройстве установлены под уг омдруг к другу.На чертеже изображен вибряционный сепаратор сыпучих материалов,Сепаратор имеет пакет наклонных дек 1,механизм 2 регулировки угла наклона. Ксекции жестко крепится вибратор 8 направленного действия который установлен так,что линия действия возмущающих усилий,создаваемых его дебалансами, составляетострый угол с направлениел псдьемя рябо.чей поверхности. Деки установлены так, чтоугол наклона каждой вышеустацовленной де-ки выполнен меньшим угла наклоня цнжестановленной. Между деками 1 предуслотены лотки 4, которые жестко соединены сеподвижным основациел с.пяратора для подачи обрабатываемого латериала, гхопяше 543434го с верхнего края каждой вышеустановленной деки на нижеустановленную....
Вибрационный сепаратор
Номер патента: 536853
Опубликовано: 30.11.1976
МПК: B07B 1/40
Метки: вибрационный, сепаратор
...1 имеется зазор для отвода разделенных фракций.Вибродеки 1 установлены таким образом, что угол наклона каждой вышележащей деки выполнен меньшим угла наклона нижеустановленной (а(а 2(а,). Причем верхний край каждого отделения вышележащей вибродеки установлен над соответствующим отделением нижележащей вибродеки в зоне, отстоящей от верхнего края отделения вибродеки на 1/4 - 3/4 его длины. Под нижним краем каждого отделения вибродеки установлены приемники 3 продуктов разделения, которые сблокированы в самостоятельные секции для каждой вибродеки, Питатель 4 расположен над каждым отделением верхней вибродеки в зоне, отстоящей от верхнего края отделения на 1/4 - 3/4 его длины.Вибродеки 1 установлены на упругой подвеске, состоящей из...
Вибросепаратор для очистки семян от примесей
Номер патента: 526400
Опубликовано: 30.08.1976
МПК: B07B 1/40
Метки: вибросепаратор, примесей, семян
...устройства 2).Устройство работает следующим образом.Разделяемый продукт подается из загрузочного лотка на дополнительную поверхность и за подъема часорость и высотапрежней завиебаний вибрируастоту и амплиповерхности, адарного импульмомент ее соудавоздействоватьицы. Как бы инчая поверхность,падения частицыявляется сущеых сепараторов.процесса сепараеблющейся пласовлена дополнина,3На фиг. 1 изображена принципиальная конструктивная схема предлагаемого вибросепаратора; на фиг. 2 приведен разрез по А - А на фиг. 1; на фиг, 3 показана схема движения частиц различных фракций в предлагаемом вибросепараторе.Рабочая фрикционная наклонная пластина 1 установлена на витых цилиндрических пружинах сжатия 2. К рабочей пластине жестко крепится...
Способ получения алюмогидридов щелочных металлов
Номер патента: 521221
Опубликовано: 15.07.1976
Авторы: Бакум, Дымова, Ерешко, Мирсаидов
МПК: C01B 6/24
Метки: алюмогидридов, металлов, щелочных
...продукт обрабатывают тетрагидрофураном дляудаления примеси алюмогидрида натрия изатем извлекают соответствующий МЕ МНэкстракцией диметиловым эфиром диэтиленгликоля5 Замена активных металлов (калия, рубидия и цезия) смесью металлическогонатрия с соответствующим хлоридом обеспечивает возможность получения алюмогидридов чистотой более 99,5% и снижает пи 20 рофорность процесса, Способ не сопряженс потерями органического растворителя привьпцелачивании продукта из послереакционной массы.ее И дади ое,5212 Составитель С, БакумРедактор Е. Хориие ТехредМ. Ликовит Корректор Н, ЗолотоеакеиЗаказ 4899/543 Тираж 630 ПоддиоиоеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретенич и открытий113035, Москва, Ж, Раушская набии д,...
Способ выделения алюмогидрида калия из растворов в диглиме
Номер патента: 512991
Опубликовано: 05.05.1976
МПК: C01B 6/34
Метки: алюмогидрида, выделения, диглиме, калия, растворов
...ходном веществе прим ме ВИН 4-диглим- толу реакций, сопровождаю ра окрашенных пленок является необходим несольватированно л нежел," тельных химически шихся выделением из раствоПоэтому содержание основ этои падкиемом про.аьи)аничк му ржание основн кте составляе у добавляют л на каждые го в ет 9 ых препаратах не превыг П щества. равнени 0 Й способ)вн) пособа состоит в повыш ю с известным преллагаеь учать более чистые процук створов ал диглимовых ри выше).у способу дляалия последний ляет и ков б орош Пр елого цвета,м е р. С 200 мл перегнашюг и атрием диглима добан;)вот 30 ) полученияосаждают,чески стого алюмог ата но ецио;ства в получаша 4 вес.%.Цель предлагаемогочистоты выделяемого имогидрата калия (до 98Согласно предлагаем(22)...
Способ создания гиперзвукового потока
Номер патента: 358632
Опубликовано: 01.01.1972
Авторы: Бакум, Кислых, Сидельников, Царегородцев, Шестаков
МПК: G01M 9/00
Метки: гиперзвукового, потока, создания
...то, что он не обеопечивает получения режимов с заданным законом изменения параметров потока по времени на выходе из сопла установки, например периодическим законом, постоянством параметров по времени и т, л.; во-вторых, то, что он не обеспечивает варьирования величины температуры газового 1 потока при заданном составе исходной смеси газов в стволе установки, а также не обеопечивает защиту стенок камеры и горла сопла от возлействия кислорода,при создании азом.спериментом в камере высокогоразмещают порошкообразный уг1 мер сажу, величина твердых358632 бретения дме Составитель Г, КричевскийТехред 3, Тараненко едактор В. Левятов орректоры: Л. Новожиловаи Т, Гревцова 2 Изд, Ие 1660 Тираж 406 Подписн Комитета по делам изобретений и открытий при...
Устройство для снятия штучного груза с крюков подвесного цепного конвейера
Номер патента: 175873
Опубликовано: 01.01.1965
МПК: B65G 17/36
Метки: груза, конвейера, крюков, подвесного, снятия, цепного, штучного
...укрепленных на этих звездочках роликов, взаимодействующих с планкой.На фиг. 1 и 2 изображено описываемое устройство в двух проекциях.Под цепным подвесным конвейером 1 с крюками 2 на штангах 3 подвешена направляющая 4 с отогнутым вниз концом 5. На двух звездочках б, находящихся в зацеплении с цепью конвейера, эксцентрично расположены ролики 7, взаимодействующие с планкой 8, соединенной со штангами. Штанги заключены в направляющие трубки 9.Устройство работает следующим образом.Штучный груз, например ящики 10, подвешенные на крюках 2, конвейером 1 подается к устройству. При движении цепи конвейера звездочки б,находящиеся с ней в зацеплении, совершаютвращательное движение; при этом ролики 7,периодически воздействуя на планку 8,...
