B65G 3/04 — в бункерах и подобных контейнерах

Номер патента: 948785

Опубликовано: 07.08.1982

Авторы: Осипов, Сунгатуллина

МПК: B65G 3/04

Метки: сыпучих, хранилище

...(вид спереди); н30 хранилище, вид сзади, 948785Хранилище содержит установленную с возможностью перемещаться раму 1 и прикрепленную к раме 1 по всему периметру пневмооболочку 2,. к нижней части которой прикреплена снабженная катками 3 жесткая полоса 4. В средней части рамы 1 размещен вал 5 с жестко закрепленным на нем барабаном 6. На валу 5 намотаны тросы 7, В нижней части рамы 1 закреплены пружины растяжения 8, связанные со свободными, концами тросов 7. На барабане 6 закреплен .рос 9, свободЪый конец которого огибает блок 10; установленный в верхней части передви;",ной рамы, и соединяет барабан 6 с жесткой полосой 4 пневмооболочки 2 через жесткую распорную планку 11 и гибкую металлическую решетку 12.Пневмооболочка 2 содержит...

Номер патента: 950618

Опубликовано: 15.08.1982

Авторы: Варсанофьев, Зернов, Некрасов, Петров, Поплавский, Серегин

МПК: B65G 3/04

Метки: бункер, вибрационный

...по высоте бункера,На одной из вертикально подвешенных секций жестко закреплен желоб10, выполненный расширяющимся по длине и соединенный упругим элементомуплотнителем 11 с транспортным пневмотрубопроводом 12. На противоположной секции жестко закреплена однимБа рнирное креплениетины, расп оложенной в желение частей пласволяет снизв желобе 10, поззить нагрузку наПредлагаемоое иэоб етна пластин. выполненияр ение за счетя гибкой пластин щей секции сины, соединяюс переменным п чением,.позноо высоте се ность выгрузноляет повыси ть эффектинзки материала и работы путеми надежностьснижения наг гибкую пластинурузок на лобе.ину, расположенную н жеФормула изобретения 1. Вибрационный б9 821320 о т л и ч аункер по авт,,св.тем, чтоающий сяс целью...

Номер патента: 967878

Опубликовано: 23.10.1982

Авторы: Боткачик, Зыкин, Кшнякин, Малачевский

МПК: B65G 3/04

Метки: бункер, пылевидных

...размещенных на противоположных стенках,корпуса, причем пружина установленас воэможностью регулирования посредством винта.На чертеже схематично изображен.общий вид бункера, разрез.Бункер для пылевидных материаловсостоит иэ корпуса 1 с конусообразной воронкой 2. Внутри корпуса расположен блок 3 параллельных пластин,.подвешенный иа опоре 4, расположен-.,ной в верхней части корпуса, анабоковых противоположных стенках установлены электромагнит 5 и регулируе.- мая посредством винта 6 пружина, 7.Конусообразная воронка 2 имеет выходное отверстие 8, регулируемое ЗО штоком .9, установленным подвижно в967878 формула изобретения о оставитель Г.Мальшкехред"С.Мигунова Корректор А.ференц аккор Л. Гратил сное 7 По комитета СССР и открытий кая наб.,...

Номер патента: 969613

Опубликовано: 30.10.1982

Автор: Манпиль

МПК: B65G 3/04

Метки: бункер

...валах 13 смонтированы дваодинаковых узла салазок, каждый из 5которых включает ось шарнира 3 и дванаправляющих кронштейна 16 с ползунами 17, Бсе ползуны установлены нанесущих валах с возможностью свободного скольжения по ним, посредстном 10винтов 18 и 19,Шиберный затвор на роликах движется по двум направляющим, которые поддержинаются стойками 20, Его размерыпозволяют перекрыть наибольшее возможное выпускное отверстие бункера.Крайние пластины снабжены рукоятками 21,Устройство работает слецующимобразом.20Предварительно ослабляют болтыкрепления кронштейнов 14, стопорные винты узлов салазок и гайкии винты крепления пластин 4.При однонременном вращении рукояток винтов 18 и 19 ползуны перемещаются по направляющим кронштейнов 16 вместе с...

Номер патента: 975508

Опубликовано: 23.11.1982

Авторы: Вишневецкая, Дунаевская, Капитанов, Матанцев, Медведева, Мягкая, Тризно, Тынтеров

МПК: B65G 3/04

Метки: бункер, мелкодисперсных, слеживающихся

...наклонныхстенок, и узел разгрузки, защитноепокрытие выполнено из графитопластовых плиток, а в зоне защитного покрытия установлен датчик уровня,связанный с узлом разгрузки,2 о Нафиг, 1 изображен бункер, вертикальный разрезВВ на Фиг, 2 - разрезА-А на фиг, 1,Бункер для мелкодисперсных слеживающихся материалов содержит вер975508 Формула изобретения 3тикальные 1, и наклонные 2 стенки,защитное покрытие 3, закрепленныена внутренней стороне наклонныхстенок 2, и узел 4 разгрузки,Защитное покрытие 3, выполненноеиз графитопластовых плиток, крепится к наклонным стенкам 2 с помощью,например, арзамит-замазки,В зоне защитного покрытия 3 вовнутренней полости бункера установлен датчик 5 уровня, связанный с узлом 4 разгрузки управляющими цепями,Для...

Номер патента: 992349

Опубликовано: 30.01.1983

Авторы: Кравцов, Ракша, Соснушкин, Тихомиров, Трояновский

МПК: B65G 3/04

Метки: перегрузки, сыпучих

...затвора, что соответствует верхнему положению ролика 12 в направляющей 11. Далее цикл работы устройства повторяется в той же последовательности.Использование предлагаемого устройства позволяет сохранить качество закладываемого на длительное хранение продукта, автоматизировать процесс перегрузки и дозирования, а также повысить надежность работы устройства. Формула изобретения 201. Устройство для перегрузки сыпучихматериалов, содержащее бункер, расположенные под ним загрузочный механизм иэластичный рукав, приемную воронку с разгрузочным отверстием и затвором и меха 25низм вертикального перемещения воронки,отличающееся тем, что, с целью повышениянадежности работы, оно снабжено по крайней мере одной замкнутой направляющей,жестко...

Номер патента: 1009928

Опубликовано: 07.04.1983

Авторы: Акимов, Воронин, Захарченко, Тарасенко, Чернецкий, Чернушевич

МПК: B65G 3/04

Метки: контейнер, перегрузки, сыпучих

...высвобождают выдвижныеи расположенныходними своимиконцами в части опор.закрепленных накорпусе кронштейнах,аЗатем грузоподъемное устройствозатвор связан с корпусомпосредством З 5 начинает подъем траверсы 8 вверх.направляющих, расположенных внутри При этом телескопические стойки выднего. вигаются, выбирается зазор междуНа фиг. 1 изображено устройство, кронштейнами 9 и упорами тяг и начиобщий вид; на фиг. 2 - разрез А-А нается подъем корпуса 1 контейнеРа,на фиг. 1; на фиг. 3 - фиксаторы те При этом за счет наличия большеголескопических стоек; на фиг, 4 - раэ- свободного хода штанги 3 затвор 2остается неподвижным, Между корпусомрез Б.-Б на фиг, 3.1 и затвором 2 образуется кольцеваяКонтейнер состоит иэ корпуса 1,ф 3 щель - контейнер...

Номер патента: 1009929

Опубликовано: 07.04.1983

Авторы: Шихер, Юсим

МПК: B65G 3/04

Метки: герметичной, емкости, солей, хранения

...10. Отбираемый раствор по трубопроводу 11 направляется к потребителю, а часть - по трубопроводу 12ф к смесителю 13, к которому по трубопроводу 14 подается растворитель.Высота столба раствора под уровнемнерастворенной соли регулируется датчиком уровня 15, регулятором 16, ис 25 полнительным механизмом 17 и регулирующим органом 18. Для, измерения количества отбираемого раствора служат датчик расхода 19 и вторичный прибор 20. Система регулирования цирку 30 лирующего раствора состоит из датчикарасхода 21, регулятора 22, исполнительного механизма 23 и регулирующего органа 24. Линия всасывания с помощью вентиля 25 подключается к ли 35 нии 26 вакуумной системы.При этом растворитель и часть отобраиного раствора соли подают под давлением...

Номер патента: 1011469

Опубликовано: 15.04.1983

Автор: Ржавинский

МПК: B65G 3/04

Метки: бункере, сыпучих, хранения

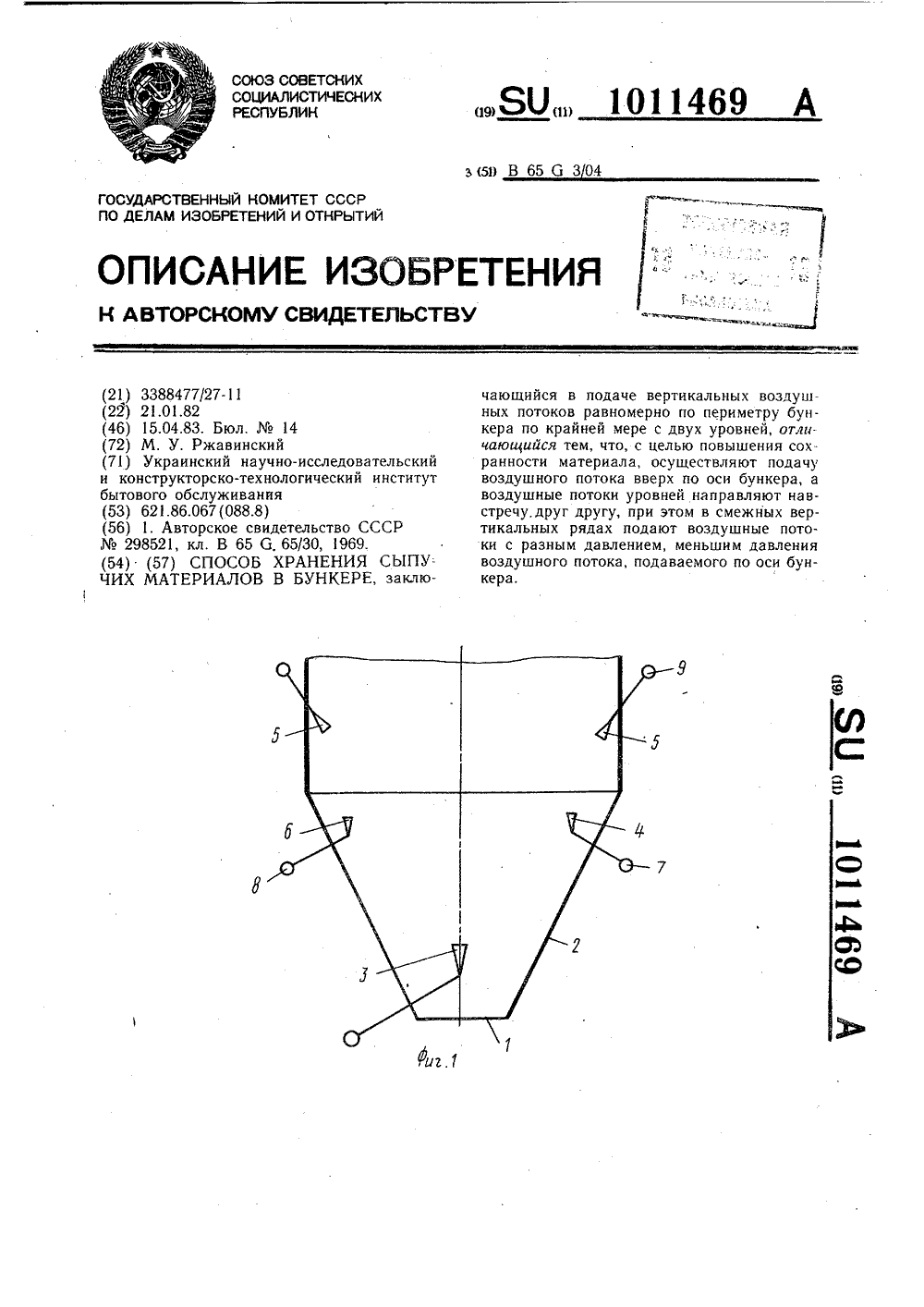

...бункере, заключающемуся в подаче вертикальных воздушных потоков равномерно по периметру бункера, по крайней мере с двух уровней, осуществляют подачу воз.душного потока вверх по оси бункера, а воздушные потоки уровней направляют навстречу друг другу, при этом в смежных вертикальных рядах подают воздушные потоки с разным давлением, меньшим давления воздушного потока, подаваемого по оси бункера,На фиг. 1 изображено устройство, дляреализации предложенного способа, общийвид; на фиг. 2 - то же, вид сверху. Над выпускным отверстием 1 бункера 2 расположено сопло 3, направленное вертикально вверх по оси бункера. В месте перехода вертикальных стенок бункера в наклонные установлен комплекс сопел, состоящий из двух уровней так, что нижний ряд 4...

Номер патента: 1036629

Опубликовано: 23.08.1983

Авторы: Блинов, Сваровский, Тугушев, Яковлев

МПК: B65G 3/04

Метки: бункер-перегружатель, сыпучих

...и дышло, закрепленное на корпусе бункера 11.Недостатком известного устройства является трудоемкость процесса переводабункера в транспортное положение.Цель изобретения - повышение удобства обслуживания.Цель достигается тем, что в бункереперегружателе, содержащем шарнирно закрепленный на несущей колесной раме корпус, привод его поворота и дышло, закрепленное на корпусе бункера, колеса установлены на общей оси, при этом бункер-перегружатель снабжен рычагами, жестко закрепленными одними своими концами наупомянутой оси, другими - шарнирно закрепленной на оси одним концом стойкойи упором, установленным на бункере с воз, можностью взаимодействия со свободнымконцом стойки.На фиг. 1 изображен бункер-перегружатель, общий вид,; на фиг. 2 -...

Номер патента: 1036630

Опубликовано: 23.08.1983

Авторы: Левшин, Манпиль

МПК: B65G 3/04

Метки: бункер, грузов, легкоповреждаемых

...в пазах 11, выполненных в нижней части боковых стенок 2, между пазами барабанов. Жесткость пружин подобрана такой, чтобы обеспечить по мере заполнения бункера постепенный отвод нажимных барабанов 6. Регулирование поджатия пружин осуществляется изменением рабочей длины тягового троса 7, например, при помощи регулировочной гайки, в которую запасован его конец.Бункер работает следующим образом.В незаполненном бункере грузонесущее полотно 4 вследствие воздействия на него нажимных барабанов 6, связанных посредством тяговых тросов 7 с пружинными механизмами 8, деформируется, образуя ступенчатую поверхность со стороны зоны загрузки, при этом все барабаны находятся в своих крайних верхних положениях, Такая форма поверхности полотна...

Номер патента: 1039824

Опубликовано: 07.09.1983

Автор: Захаров

МПК: B65G 3/04

Метки: бункер, сыпучих

...расположенный в нижней части корпуса затвор и размещенную на внутренней поверхности корпуса и соединенную с последним эластичную оболочку, вертикальные стенки корпуса установлены с зазором по отношению к наклонным стенкам, при этом бункер снабжен расположенной в горизонтальной плоскости по периметру корпуса и на уровне указанного зазора эластичной трубой, сообщенной с источником рабочей среды и связанной с эластичной оболочкой.На чертеже изображен бункер, общий вид,Бункер содержит корпус 1 прямоугольной формы, включающий вертикальные верхние и наклонные нижние стенки, плоский затвор 2 и кривошипный механизм 3. На наклонных стенках корпуса установлены вибраторы 4. Между вертикальными и наклонными стенками корпуса 1 выполнен зазор....

Номер патента: 1041437

Опубликовано: 15.09.1983

Авторы: Краюшкин, Скориков, Шашков, Шуртыгин

МПК: B65G 3/04

Метки: склад, сыпучих

...устройства являются большие энергозатраты на транспортирование материала при выгрузке.Цель изобретения - снижение энергозатрат.Цель достигается тем, что складдля сыпучих материалов, содержащий цилиндрический корпус с центральным разгрузочным отверстием и радиально расположенные коробы с перфорированными стенками, соединенные кольцевым каналом с источником сжатого воздуха, снабжен дополнительным кольцевым каналом, расположенным над основным каналом и разделенным лежащими на продолжении коробов перегородками, образующими с последними секторы, при этом в каждом секторе расположен клапан, соединяющий дополнительный канал с основным, а коробы выполнены с уменьшающейся от центра к периферии сектора длиной.На фиг, 1 схематически...

Номер патента: 1047787

Опубликовано: 15.10.1983

Авторы: Вулихман, Лях, Мозольков, Олех, Орлов, Шихер, Юсим

МПК: B65G 3/04

Метки: солей, хранения

...соли, лежащей в основании вышерасположенного насадка 4, при этом происходит растворение соли и повышение концентрации раствора. Поднимаясь вверх по каналу, раствор поступает в верхнюю часть емкости 1, откуда выводится через патрубок 6.Особенностью предлагаемого устрой- ства являются постоянные размеры камер размыва при постоянном напоре и температуре растворителя, так как в камеру размыва на место растворенных кристаллов соли непрерывно поступают новые кристаллы из верхних слоев нерастворенной соли.Гидравлическое сопротивление канала между насадками практически не зависит от высоты столба нерастворенной соли, что позволяет применять емкости с большим отношением высоты к площади поперечного сечения. 10477871Изобретение...

Номер патента: 1055699

Опубликовано: 23.11.1983

Авторы: Вулихман, Лях, Мозольков, Олех, Орлов, Шихер, Юсим

МПК: B65G 3/04

Метки: солей, хранения

...время хранить соль без обогрева, так как при подаче раствогрителя на замерзший слой соли растворение ее будет проходить в начальный момент за счет протекания растворителя по поверхности, а затем по мере оттаивания и за счет нерколяции. 1 О 15 20 25 30 По предлагаемому способу хранения соль в виде суспензии загружается в емкость, при этом кристаллы соли осаждаются, а раствор отбирается из всей массы соли и используется для ее гидротранспорта. Загрузку емкости ведут до образования заданного слоя соли, затем закрывают загрузочный и всасываюший патрубки. После этого можно длительно хранить соль в емкости, установленной на открытом воздухе при различных температурах без изменения качества соли, Для растворения соли растворитель...

Номер патента: 1065305

Опубликовано: 07.01.1984

Авторы: Ларин, Савченко, Щербаков

МПК: B65G 3/04

Метки: бункер, сыпучих

...конуса, расположенного нижним основанием на крестовине и выполненного с разрезом по образующей, края которого расположены относительно друг друга внахлест, а механизм перемещения запорного органа включает в себя размещенный на верхнем основании усеченного конуса полый конус, поворотный вал с фиксатором его положения и закрепленный внутри полого конуса вертикальный подпружиненный шток, нижний конец которого размещен в отверстии крестовины и связан посредством гиркого элемента с поворотным валом.На фиг, 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Бункер содержит корпус, секция 1 которого с вибратором 2 подвешена к секции 3 посредством упругого элемента 4 через резинометаллические шарниры 5 и соединена с ней...

Номер патента: 1081082

Опубликовано: 23.03.1984

Авторы: Козлов, Кузнецов, Тростин, Штыпуляк

МПК: B65G 3/04

Метки: склад, сыпучих

...тем, что склад сыпучих материалов, содержащий цилиндри. инский корпус, разделенный радиальными герсгоролкамп на отсеки, покрытие с центральным загрузочным отверстием, под которым разме,цен приемный лоток, загрузочное и разгрузочное устройства и установленцу 1 о в центр корпуса полую колонну, ца которой смоцгцрован распределительный конвейер и механизм его поворота, включающий кольцевую направляющую, закрепленную ца покрытии, и скрепер, смонтированный па конвейере, снабжен поворотной рамой, закрепленной ца полой колонне и шарнирно связанной с рамой распределительного конвейера, опорной рамой, шарнирно связанной с поворотной рамой и расположенной с противоположной стороны относительно распрелелительцого конвейера стойками, шарцирцо...

Номер патента: 1092108

Опубликовано: 15.05.1984

Авторы: Наумов, Яковлев

МПК: B65G 3/04

Метки: бункер, сыпучих

...включающий раму 2, укрепленный на нем вертикально установленный рассекатель 3, элементы 4 крепления рамы 2 и стенки корпуса 1, укрепленные в амортизаторах 5 в коническом днице под прямым углом к его образуюШей. Рассекатель 3 состоит из трубчатого каркаса 6, обтянутого упругим материалом 7. К нижней части рассекателя 3 прикреплены пластины 8, жестко закрепленные под углом к оси бункера. Центр тяжести Ц системы рама 2 - рассекатель 3 находится ниже горизонтальной оси крепления амортизаторов 5. Бункер снабжен пневматическим пульсатором 9, установленным на одном из элементов 4. При этом элементы 4 имеют трубчатую форму, а пневмопульсатор 9 сообщен через них с рамой 2 сводообрушителя и трубчатым каркасом 6 рассекателя. Рама 2 по...

Номер патента: 1108055

Опубликовано: 15.08.1984

Авторы: Козлов, Коростелев, Тростин, Штыпуляк

МПК: B65G 3/04

Метки: склад, сыпучих

...с механизмом его поворота, включающим в себя направляющую с С-образной поверхностью, закрепленную на лотке, установленную в центре корпуса полую колонну, на которой смонтирован с возможностью поворота относительно нее распределительный транспортер со скрепером, и загрузочное устройства, механизм поворота лотКа дополнительно содержит опорную раму, закрепленную на раме.транспортера, и установленный на опорной раме электромагнит, имеющий С-образную поверхность, вогнутая часть которой обращена в сторону выпуклой 0 части поверхности направляющей, при этом направляющая выполнена из магнитопроводного материала.На фиг. 1 изображен склад, общий вид 1 на фиг. 2 - узел 1 иа фиг. 1 на фиг. 3 " то же, вид сверху.Склад сыпучих материалов содержит...

Номер патента: 1123958

Опубликовано: 15.11.1984

Авторы: Морозова, Феликсов

МПК: B65G 3/04

Метки: бункер, легкоповреждаемых, предметов

...снабжен шарнирноукрепленными на осях лотками, образующими в корпусе горизонтальныеряды, каждый лоток снабжен противовесом, а оси лотков расположены вшахматном порядке.На фиг, 1 изображен бункер длялегкоповреждаемых предметов; нафиг. 2 - вид А на фиг. .БункеР содержит корпус 1, разгрузочные окна 2, оси 3, на которыхзакреплены обрезиненные лотки 4,ограничители повороталотков 5, закрепленные на концах осей 3 рычагиб с противовесами 7, рассекатели 8для придания направления перемещения предметов, ограничители 9 поворота рассекателей 8.Вместо, противовесов в конструкциибункера для лотков и рассекателейможет быть использован другой механизм, например сердечник, связанный 5 0 15 20 25 30 35 40 45 с соленоидом, что позволяет осуществлять...

Номер патента: 1141047

Опубликовано: 23.02.1985

Авторы: Наумов, Яковлев

МПК: B65G 3/04

Метки: бункер, сыпучих

...бункера в месте контакта. На раме 2 по ее периметру вертикально расположены стрежни 10.Устройство работает следующим образом.5 10 15 та. При этом часть кинетической энергии истекаемого продукта преобразуется в энергию разрушения свода.При этом необходимо отметить, что всясистема рама 2 - рассекатель 3 находится в нестабильном состоянии, так как центр тяжести системы Ц находится ниже горизонтальной оси крепления рамы 2 к стенке корпуса . При оседании пласта продукта по одну из сторон от рассекателя 3 по все му объему рассекатель отклоняется на максимально установленный угол У, при этом ограничители 9 упираются своей нижней частью в корпус 1, За счет упругой деформации амортизаторов 4 и крутящего момента от веса обрушителя положение...

Номер патента: 1191373

Опубликовано: 15.11.1985

Авторы: Лях, Мозольков, Шихер

МПК: B65G 3/04, B65G 53/30

Метки: перегрузки, сыпучих

...показана схема устройства.Способ осуществляется следующим образом.Сыпучий материал загружается в видесуспензии в емкость, внутри которой установлены жалюзийные решетки. Загрузкуматериала ведут непрерывно: во время которой твердая фаза суспензии осаждается,а жидкую фазу отбирают и используютдля гидротранспорта материала. При этом 20формируется столб соли. Для образованиястолба соли уширенным основанием жалюзийные решетки устанавливаются над днищем емкости с зазором, величина которогоопределяет высоту .уширенной части. Отбор жидкой фазы из столба соли вызываетего гидроуплотнение, в результате чегосилы сцепления между кристаллами значительно возрастают и усилия от горизонтального распора материала становятсяпрактически равным нулю....

Номер патента: 1207906

Опубликовано: 30.01.1986

Авторы: Верич, Чекрыгин

МПК: B65G 3/04

Метки: склад, сыпучих

...на фиг 2 - то же вид сверху; на фиг. 3 - узел 1 на фиг, 1; на фиг. 4 - сечение А-А на фиг. 3; на фиг. 5 - разрез Б-Б на фиг, 2; на фиг. 6 - узел 11 на фиг. 1.Склад состоит из цилиндрического корпуса 1, загрузочного устройстваФ содержащего трубопроводы 2, опущенные до днища, количество которых зависит от числа мельниц, изогнутых желобов 3, примыкающих к центральной колонне 4 и аэрируемому днищу 5, имеющему коническую форму с уклоном в сторону центра силоса, Разгрузочное устройство включает отверстия 6) выполненные в верхней части корпуса 1, кольцевую сборную камеру 7, охватывающую наружную поверхность корпуса 1 и имеющую аэрируемое наклонное днище 8 и пневмонасос 9. На днище 5 силоса размещаются аэроплиты 10, объединенные...

Номер патента: 1209526

Опубликовано: 07.02.1986

Авторы: Буренков, Пушкарев, Шаблевский, Штыпуляк

МПК: B65G 3/04, B65G 53/04

Метки: бункеров, загрузки, материалом, сыпучим

...работает следующим образом. При включении вентилятора 9 воздух нагнетается в полость 8. Давление воздуха в полости 8 возрастает. В полости над тележкой 7 давление остается равным атмосферномувследствие того, что она сообщенас окружающим пространством через от.крытый клапан 11. Разность давлений в полости 8 и в полости над тележкой 7 приводит к возникновениюусилия на тележку 7, которая движется к верхней части шахты 1 черезпредохранительные упоры 10, которыеутапливаются при наезде колес 34тележки 7, а затеи после проходатележки 7 возвращаются в исходноеположение,Каждая иэ тележек 7 проходит следующий цикл работы: загрузка в шахте 3, подъем в шахте 1 и перемещение в требуемое место разгрузки вшахте 2; разгрузка и передвижениепо отсеку 4;...

Номер патента: 1221079

Опубликовано: 30.03.1986

Автор: Козлов

МПК: B65G 3/04

Метки: склад, сыпучих

...при трехсекционном складе; на фиг. 6 - то же, при шестисекционном складе,Склад сыпучих материалов содержит цилиндрический корпус 1, разделенный радиальными перегородками 2, покрытие 3 с центральным загрузочным отверстием 4, под которым размещен приемный лоток 5, установленный с возможностью вращения на полой колонне 6, причем на последней смонтированы распределительный транспортер 7, скрепер 8 и двуплечие рычаги 9 с приводом 10 (например, соленоидом). Лоток 5 имеет направляющую 11 и граненую втулку 12, а транспортер 7 - электромагнит 13. Склад имеет загрузочное устройство 14,Склад эксплуатируется следующим образом.С загрузочного устройства 14 материал через отверстие 4 и лоток 5 поступает на транспортер 7 и далее - в нужный сектор...

Номер патента: 1224220

Опубликовано: 15.04.1986

Авторы: Лях, Шихер

МПК: B65G 3/04

Метки: солей, хранения

...патрубком 4. Внутри емкости 1 закреплены жалюзийные решетки 5, выполненные из трапециевидных пластин 6 с отогнутыми боковыми сторонами и с пазами 7 на верхней кромке. Пластины 6 образуют систему каналов 8 для протекания раствора соли. Устройство содержит также 20 насос 9 для откачивания раствора соли. Контур регулирования уровня раствора соли в емкости 1 состоит из датчика 10, регулятора 11 и регулируемого вентиля 12. Контур регулирования количества подаваемого растворителя состоит из датчика расхода 13, 25 регулятора 14 и регулирующего вентиля 15. Устройство содержит также датчик сигнализации верхнего уровня соли 16.Устройство работает следующим образом.Соль в виде суспензии загружается в устройство через загрузочный люк 2,...

Номер патента: 1224221

Опубликовано: 15.04.1986

Авторы: Лях, Шихер

МПК: B65G 3/04

Метки: солей, хранения

...из стоек 14, скрепленных фланцами 15. Устройство содержит также насос 16 для откачки раствора. Контур регулирования уровня раствора соли в емкости 1 состоит из датчика 17, регулятора 8 и регулирующего вентиля 19. Контур регулирования количества подаваемого растворителя состоит из датчика 20 расхода, регулятора 21 и регулирующего вентиля 22, кроме того, содержит датчик 23 сигнализации верхнего уровня соли.Устройство работает следующим образом.Соль в виде суспензии загружается в уст ройство через загрузочный люк 2, расположенный на емкости 1. При этом кристаллы соли оседают, а раствор по системе каналов 12 поступает в корпус и через патрубок 4 откачивается насосом 16. Так как верхняя кромка нижележащего витка ленты находится над...

Номер патента: 1230929

Опубликовано: 15.05.1986

Авторы: Бикбау, Булатов, Ким, Колесниченко, Маков, Малышева

МПК: B65D 88/72, B65G 3/04

Метки: емкость, разгрузки, сыпучего, хранения

...3 с разгрузочными патрубками 4, пневмокамерные насосы 5, рыхлитель 6, электротельфер 7, патрубок подвода сжатого воздуха 8, перфорированную трубу 9 с патрубком 10 подвода горючей смеси, продувочную свечу 11. Для, вытеснения воздуха из объема перфорированной трубы на патрубке 10 установлена свеча 12 зажиганий с запальным устройством 13.,Перфорированная труба 9 заключена в полость плас" тин 14, закрепленных ка шарнире 15.Диаметр корпуса 1 - 0; диаметр трубы 9 - й; ее длина - Ь; длина пластиМи 14 в . . При этом д составляет 0,01-0,02 О, а .В - 0,2 -0,8: 1,.Силосная башня эксплуатируется,: с)мдуюпим образом.СЫпучий материал засыпают в объем полого корпуса 1, Для предотвращения ележивания материала на днище башни через аэрационные патрубки 2...

Номер патента: 1261855

Опубликовано: 07.10.1986

Авторы: Коноплин, Павлов, Тройнин, Умецкий

МПК: B65G 3/04

Метки: бункер, сыпучих

...усовершенствованием изобретения по авт. св.903257.Цель изобретения - повышение эффективности выгрузки материала. На фиг.1 изображен бункер, общий вид; на фиг 2 - разрез А - А на фиг 1; на фиг.3 - разрез Б - Б на фиг.2. Бункер содержит корпус 1 с поворот. ными створками 2 и 3 и привод 4 их перемещения, Л,ве противостоящие стенки корпуса 1 выполнены в виде транспортерных лент 5, размещенных на верхнем 6 и нижнем т барабанах. Ось нижнего барабана 7 кажзой транспортерной ленты 5 соединена через обгонную муфту 8 со смежной створкой 2 или 3 дна бункера. Створки 2 и 3 выполнены с возможностью поворота вокруг оси нижнего барабана 7 под действием привода 4, например, в виде гидроцилиндра. Обгонная муфта 8 представляет собой укрепленный к...

Номер патента: 1274986

Опубликовано: 07.12.1986

Авторы: Галай, Железняков

МПК: B65G 3/04, B65G 65/34

Метки: бункер, выгрузки, грузов, сыпучих, хранения

...отверстиями, выполненной из упругого материала, которая,взаимодействуя с надувной камерой, перемещается, плотно прилегая по наружной стенкекорпуса бункера, расположенной под углом квертикальной оси, до совмещения своих отверстий с разгрузочными отверстиями в корпусе.На фиг.1 показан бункер, продольноесечение; на фиг.2 - узелна фиг. 1; нафиг.3вид А на фиг.2.Бункер состоит из корпуса 1 с расположенным внутри конусом-рассекателем 2, надувной кольцевой камеры 3, манжеты 4.Устройство работает следующим образом.В нормальном состоянии (в камере давление воздуха атмосферное) манжета 4 находится в нижнем положении, отверстия 5 в 25манжете и отверстия 6 в стенке корпуса несовпадают. При подаче сжатого воздуха в камеру 3 последняя воздействует на...
