Способ хранения сыпучих материалов в бункере
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1011469
Автор: Ржавинский
Текст

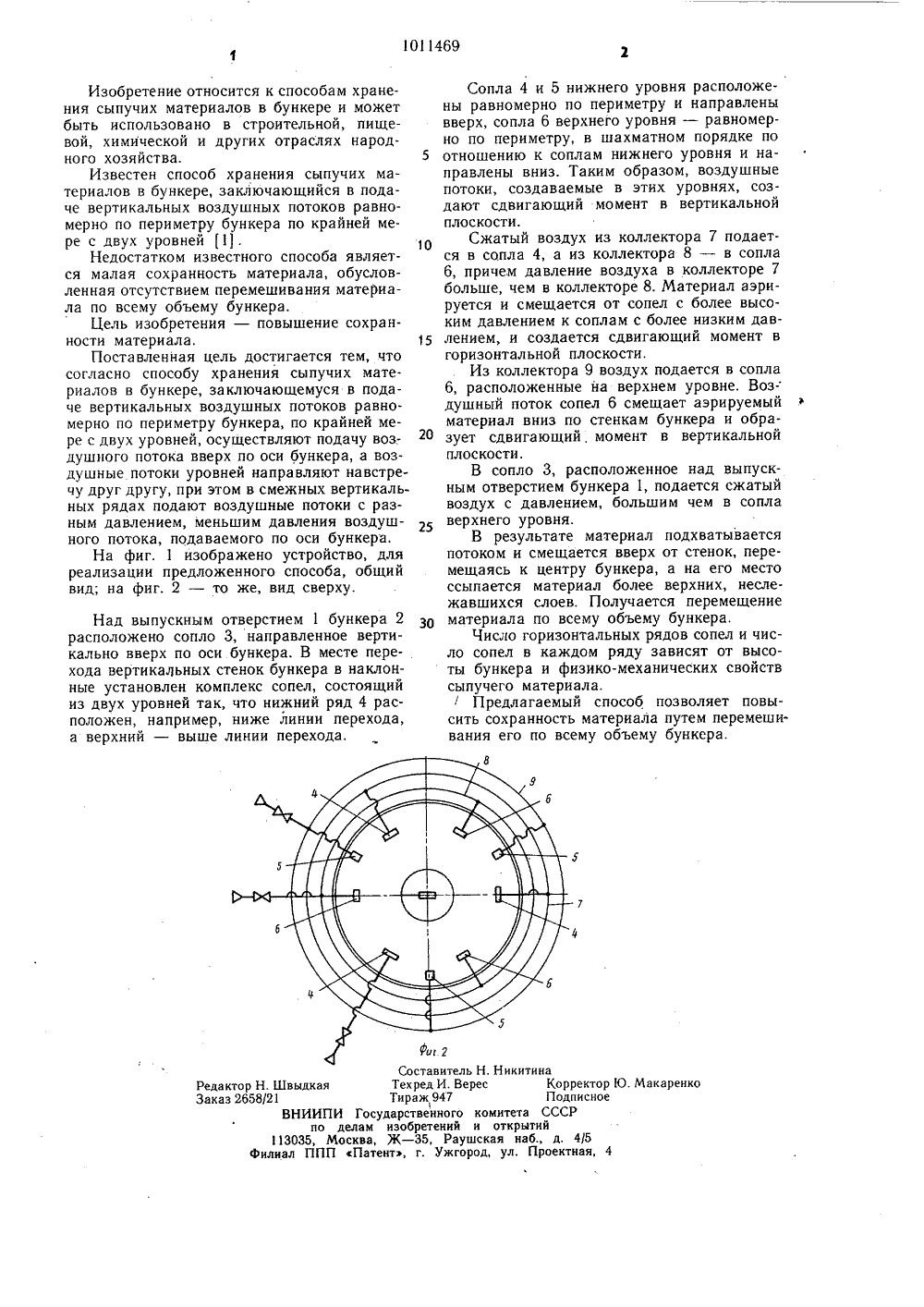

Фиг, 7 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) (57) СПОСОБ ХРАНЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ В БУНКЕРЕ, заклюЯО 1011469 А чающийся в подаче вертикальных воздушных потоков равномерно по периметру бункера по крайней мере с двух уровней, отлц. чающийся тем, что, с целью повышения сохранности материала, осуществляют подачу воздушного потока вверх по оси бункера, а воздушные потоки уровней направляют навстречу,друг другу, при этом в смежных вертикальных рядах подают воздушные потоки с разным давлением, меньшим давления воздушного потока, подаваемого по оси бункера.1011469 Составитель Н. Никитина Редактор Н. Швыдкая Техред И. Верес Корректор Ю.Макаренко Заказ 2658/21 Тираж 94 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Изобретение относится к способам хранения сыпучих материалов в бункере и можетбыть использовано в строительной, пищевой, химической и других отраслях народного хозяйства. 5Известен способ хранения сыпучих материалов в бункере, заключающийся в подаче вертикальных воздушных потоков равномерно по периметру бункера по крайней мере с двух уровней 1,10Недостатком известного способа является малая сохранность материала, обусловленная отсутствием перемешивания материала по всему объему бункера.Цель изобретения - повышение сохранности материала, 15Поставленная цель достигается тем, чтосогласно способу хранения сыпучих материалов в бункере, заключающемуся в подаче вертикальных воздушных потоков равномерно по периметру бункера, по крайней мере с двух уровней, осуществляют подачу воз.душного потока вверх по оси бункера, а воздушные потоки уровней направляют навстречу друг другу, при этом в смежных вертикальных рядах подают воздушные потоки с разным давлением, меньшим давления воздушного потока, подаваемого по оси бункера,На фиг. 1 изображено устройство, дляреализации предложенного способа, общийвид; на фиг. 2 - то же, вид сверху. Над выпускным отверстием 1 бункера 2 расположено сопло 3, направленное вертикально вверх по оси бункера. В месте перехода вертикальных стенок бункера в наклонные установлен комплекс сопел, состоящий из двух уровней так, что нижний ряд 4 расположен, например, ниже линии перехода, а верхний - выше линии перехода,Сопла 4 и 5 нижнего уровня расположены равномерно по периметру и направленывверх, сопла 6 верхнего уровня - равномерно по периметру, в шахматном порядке поотношению к соплам нижнего уровня и направлены вниз. Таким образом, воздушныепотоки, создаваемые в этих уровнях, создают сдвигающий момент в вертикальнойплоскости.Сжатый воздух из коллектора 7 подается в сопла 4, а из коллектора 8 - в сопла6, причем давление воздуха в коллекторе 7больше, чем в коллекторе 8. Материал аэрируется и смещается от сопел с более высоким давлением к соплам с более низким давлением, и создается сдвигающий момент вгоризонтальной плоскости,Из коллектора 9 воздух подается в сопла6, расположенные на верхнем уровне. Воз-душный поток сопел 6 смещает аэрируемыйматериал вниз по стенкам бункера и образует сдвигающий, момент в вертикальнойплоскости.В сопло 3, расположенное над выпускным отверстием бункера 1, подается сжатыйвоздух с давлением, большим чем в соплаверхнего уровня.В результате материал подхватываетсяпотоком и смещается вверх от стенок, перемещаясь к центру бункера, а на его местоссыпается материал более верхних, неслежавшихся слоев. Получается перемещениематериала по всему объему бункера.Число горизонтальных рядов сопел и число сопел в каждом ряду зависят от высоты бункера и физико-механических свойствсыпучего материала,Предлагаемый способ позволяет повысить сохранность материала путем перемешивания его по всему объему бункера.
СмотретьЗаявка
3388477, 21.01.1982
УКРАИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ БЫТОВОГО ОБСЛУЖИВАНИЯ
РЖАВИНСКИЙ МАРК УШЕРОВИЧ
МПК / Метки
МПК: B65G 3/04
Метки: бункере, сыпучих, хранения
Опубликовано: 15.04.1983
Код ссылки
<a href="https://patents.su/2-1011469-sposob-khraneniya-sypuchikh-materialov-v-bunkere.html" target="_blank" rel="follow" title="База патентов СССР">Способ хранения сыпучих материалов в бункере</a>
