B41J — Пишущие машины; прочие устройства, печатающие последовательно отдельными знаками или буквами, т.е. без использования печатной формы; исправление типографских ошибок

Номер патента: 1279853

Опубликовано: 30.12.1986

Авторы: Астафьева, Варжапетян, Лапин, Меткин, Филин, Филина

МПК: B41J 1/30

Метки: печатающее

...6 торможения литеронесущего вала. Блок торможения прекращает вращательное движение литеронесущего вала 1. Затем литеронесущий вал 1 (вместе с блоком 6 торможения и ударным молоточком 3) перемещается вдоль своей оси, ударяет покрасящей ленте 11 и бумаге 10, прижимая их к бумагоопорному валу 9.При этом на бумаге получается элемент изображения в виде отрезка прямой. В то время, когда блок 6 торможения прекращает вращательное движение литаронесущего вала 1, втулка 7продолжает вращаться, при этом упругие элементы 8 сжимаются. По окончании печати ударный молоточек 3 возвращается в исходное положение, литеронесущий вал 1 при этом также перемещается вдоль своей оси в исходноеположение а блок 6 торможения перестает препятствовать...

Номер патента: 1286437

Опубликовано: 30.01.1987

Автор: Мельник

МПК: B41J 25/08

Метки: клавиатуры, механизм, переключения, регистра, электрической

...переключения регистра электрической клавиатуры,Цель изобретения - упрощение конструкции и повышение надежности работы механизма.На чертеже изображен механизм переключения регистра электрической клавиатуры, общий вид.Механизм регистра электрической клавиатуры содержит два клавишных переключателя 1 регистра и один блокирующий клавишный переключатель 2, расположенные на панели 3. Клавишные переключатели 1 имеют выключающие толкатели 4, которые могут взаимодействовать с выступами 5 управляющих элементов 6, выполненных в виде втулок, расположенных на осях переключателей 1 и связанных между собой тягой 7. Блокирующийся клавишный переключатель 2 имеет включающий толкатель 8 с зубом, а поворотный элемент 6 поджат пружиной 9.Механизм регистра...

Номер патента: 1288097

Опубликовано: 07.02.1987

Авторы: Алешина, Костомаров, Плахов, Уланов

МПК: B41J 29/08

Метки: механизм, печатающий

...знакоформирующими элементами 2, блок ударных элементов 3 с ударными элементами 4.Литероноситель 1 заключен к кожух 5, на котором со стороны ударных элементов 4 закреплено средство для понижения уровня шума 6, выполненное из тонкой полимерной пленки.Между полимерной пленкой 6 и блоком ударных элементов 3 расположены красящая лента 7 и носитель информации 8.Печатающий механизм работает следующим образом.При вращении цилиндрического литероносителя 1 ударные элементы 4 наносят удары с высокой частотой через красящую ленту 7, носитель информации 8 и полимерную пленку 6 по наружной поверхности выпуклых знакоформирующих элементов 2, ,расположенных на образующей поверхности цилиндрцческого литероносителя 1.При этом носитель информации 8...

Номер патента: 1303439

Опубликовано: 15.04.1987

Авторы: Ейке, Хартмут

МПК: B41J 33/22

Метки: лентопередвижной, механизм

...элементы, вид сверху; на фиг. 2 - разрез Л-Л на фиг, 1.На пластине 1, расположенной на непоказанном на чертеже каркасе гитсрнй каретки, винтами 3 укреплен шаговый двигатель 2. Шпилькой 4 на полом валу .двигателя 2.1 закреплено зубчатое колесо 5. На насадке 5.1 зубчатого колеса 5, с кочтровкой посредством шайбы 7 и пружинного стопор- ного кольца 8, с похощью винтов 9 укреплено зубчатое колесо 6 с центрированием по буртику колпака 10. Колпак 10 имеет шлиц 10.1, в котором направляется поводок 11, цилиндрический выступ 11,1 которого перемещается по оси в полом валу двигателя 2.1 под действием пружины сжатия 12. Гетлевая пружина 13 навешена своим загибом 13.1 в отверстие 6.1 зубчатого колеса 6 и соединяет это колесо с колесом 5....

Номер патента: 1306732

Опубликовано: 30.04.1987

Авторы: Данилин, Питерский, Смолич

МПК: B41J 29/44

Метки: индикации, печатных, строк, формирования

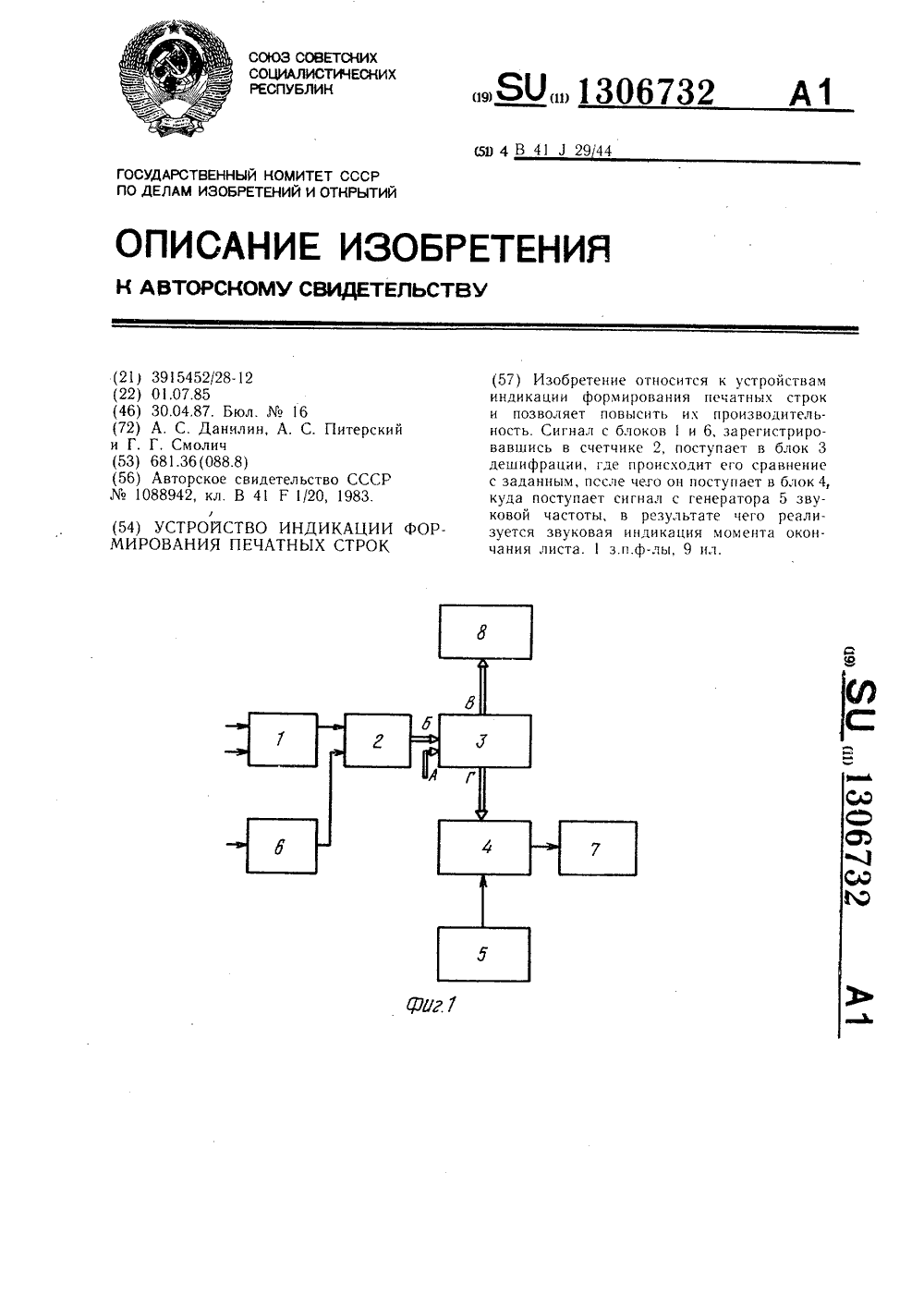

...и 25. На выходе блока формируется звуковой сигнал, частота которого устанавливается движком резистора 25 при наладке.Блок 6 (фиг. 7) содержит второй и третий элементы И - НЕ 26 и 27, ключ 28, выход которого соединен с общей шиной, а также первый и второй резисторы 29 и 30, первые выводы которых объединены и подключены к одному из полюсов источника питания (второй его полюс соединен с общей шиной), при этом первые входы элементов И - НЕ 26 и 27 подключены соответственно к вторым выводам резисторов 29 и 30, вторые их входы соединены (перекрестно) соответственно с выходами элемента И - НЕ 27 и элемента И - НЕ 26, а выход последнего является выходом блока 6. Управление ключом 28 осуществляется оператором. Блок 6 выдает управляющий5 О 15 20...

Номер патента: 1306733

Опубликовано: 30.04.1987

Авторы: Беленовский, Кожухов, Лорман, Шабас

МПК: B41J 11/26

Метки: бумаги, механизм, перемещения, печатающем, устройстве

...Направляющая 30 крепится к стенке 7 неподвижно, направляющая 29 при помощи ручки 32, установленной на оси 33, может принимать два устойчивых положения: штыри 5 рычагов 23 расположены цаловерхостьк 25 звена 18 или пол этой поверхостькх Пружина 34 фикс.ирует направляющую 29 в этих лвух положеиях.5Мехаизм отверстиями звездочки 2 и втулки 9 устанавливается соответственно на приволной вал 35 ц поддерживаюций вал 36 печатающего устройства. Звездочка 2 находится в зацеплении с приводным валом 35 с возможностью перемещения вдоль него, 10 например, при помощи шлицевого соединения.Механизм перемещения бумаги в печатакццем устройстве работает следующим об) азом.Для установки бумаги в устройство необходимо открыть крышку 6, повернуть ручку 32...

Номер патента: 1313733

Опубликовано: 30.05.1987

Авторы: Розуменко, Устьянцев

МПК: B41J 1/32

Метки: пишущая

...тиражировать набранную последовательность знаков (отдельные знаки, слова, предложения, текст и пр.) в блоке 9 установки числа тиражей устанавливается число, соответствующее требуемому числу тиражей, после чего запускается схема 10 пуска тиражирования, например, нажимается кнопка в этой схеме. При этом по сигналу с выхода блока 9 установки числа тиражей, поступающему на установочный вход блока 7 адреса считывания, происходит установка кода, например нулевого, адреса считывания, соответствующего первому знаку в тиражируемой последовательности знаков. Так как коды на выходах блока 6 адреса записи и блока 7 адреса считывания становятся различными, то на выходе схемы 8 сравнения формируется сигнал, поступаюгций на вход блока 11...

Номер патента: 1313735

Опубликовано: 30.05.1987

Авторы: Архипов, Рындыч, Сотников, Угнивенко

МПК: B41J 9/38

Метки: молоточками, печатающими

...через элементИЛИ 9 на управляющий вход бло 1 а 2 ключей. На время действия импульса ключи вблоке 2, на входы которых подан сигнал 1с входов устройства, открываются и коммутируют напряжение источника питания 1 наподключенные к их выходам обмотки 3 печатающих молоточков. Длительность импульса 1 г первого одновибратора 5 выбрана такой, что при номинальном напряжении источника питания 1 токи в обмотках3 печатающих молоточков к моменту окончания импульса достигают некоторого максимального значения 1 к По заднему фронту импульса первого одновибратора 5 навыходе второго одновибратора 6 формируется импульс длительностью 12. На времядействия импульса 12 ранее открытые ключив блоке 2 закрываются сигналом О, поступающим с выхода элемента ИЛИ...

Номер патента: 1326457

Опубликовано: 30.07.1987

Авторы: Мельник, Ярушкевич

МПК: B41J 29/36, B41J 35/23

Метки: корректирующей, красящей, ленты, перемещения, подъема

...пружинами 8 и 9 и входя 1 цие в зацепление с храповыми колесами 10 и 11, перемещающими соответственно красящую 12 и корректирующую 13 ленты.Кулачок 3 взаимодействует с коромыслом 14, шарнирно установленным на валу 5, и рычагом 15, имеющим два плеча, кестко закрепленные на валу 5.Коромысло 14 и рычаг 15 осуществляют подъем лентоводителей 6, 17 с красящей и корректирующей лентами соответственно. Пружины 18 и 19 обеспечивают постоянный контакт коромысла 14 и рычага 15 с кулачком 3.Устройство работает следующим образом.Перед моментом печати поворот кулачков 2 и 3 обеспечивает поворот коромысел 4 и 14 относительно вала по часовой стрелке. Коромысло 4 перемешает собачку 6 вправо на один зуб храпового колеса 10 и растягивает пружину 8,...

Номер патента: 1339036

Опубликовано: 23.09.1987

Авторы: Гринберг, Ларин, Новиков, Якиревич

МПК: B41J 1/00

Метки: механизм, печатающий

...посредством собачки 8 включения, за- ложение.крепленной шарнирно на приводной рамке 5, Перемещение собачки 8 включе- Ф о р м у л а и з о б р е т е н и я ния регулируется упором 9.Блок электромагнитов 10 служитдля управления работой кинематических цепей печатающих механизмов, аэлектромагнит 11 - для управления со 35бачкой включения 8 и муфтой 7.Механизм работает следующим оби разом.При подаче сигнала на печать одновременно срабатывают электроманит40 11 и определенный электромагнит из блока 10. Этот магнит поворачивает рабочую соба ку 4, вводя ее в зону зацепления с рамкой 5, Одновременно с этим электромагнит 11 вводит собач 45 ку 8 включения в зацепление с постоянно вращающейся муфтой 7, соединеццой с электродвигателем....

Номер патента: 1339037

Опубликовано: 23.09.1987

Авторы: Абрамова, Борисов, Вахатов, Сафина

МПК: B41J 19/92

Метки: механизм, печатающего, строкоразрядный, устройства

...г. Ужгород, ул, Проектная, 4 И обретение относитя к оргтехнике и ьожет быть ипользазано в печатающих утройтвах.1 ель ичобретения - иовьпцеце надеж 6 ности работы механи ма и снижение уровня шума.На чертеже изображен строкоразрядый механизм печатающего устройства, разрез. 10Механизм содержит неподвижную несущую ось 1, на которой в подшипниках 2 установлен опорный вал 3, выполненьв из немагнитного материала. Наружная поверхность опорного вала 3 выполнена в виде чередующихся колец выполненных из немагнитного материала, и колец 5, выполненных иэ магнитного материала. На оси 1 установлена стальная втулка 6, на которой жестко 0 закреплен каркас 7 соленоида 8, На торцовой поверхности каркаса 7 посредством колец 9 и 10 закреплена...

Номер патента: 1341049

Опубликовано: 30.09.1987

Авторы: Кордобовский, Судариков

МПК: B41J 1/46

Метки: печатающее

...СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к оргтехнике и может быть использовано в печатающих устройствах с лепестковымилитероносителями,Целью изобретения является обеспечение повышения удобства пользования печатающим устройством,На чертеже изображено печатающееустройство, общий вид.Устройство содержит лепестководисковый литероноситель 1, литероноситель в виде чаши иэ лепестков 2,печатающий электромагнит 3 и бумагоопорный вал с носителем 4 информации.Устройство работает следующим образом. При необходимости отпечатать символ, находящийся на одном из литероносителей 1 или 2, последний начинает вращаться...

Номер патента: 1341051

Опубликовано: 30.09.1987

Автор: Тарханов

МПК: B41J 35/00

Метки: оригинала, считывания

...корпус 1 соригиналодержателем 2, экраном 3,оптическую систему, состоящую иэпроекционного объектива 4 и зеркал5,6,7, конденсора 8 и осветительнойлампы 9, автоматическую систему управления с ножной трехпоэиционнойпедалью 10 переключения. Устройствоустановлено над пишущей машиной 11или рядом с ней, Экран 3 установленмежду бумагоопорным валом 12 и клавиатурой 13,Устройство работает следующимобразом.В оригиналодержатель 2 закладывается лист оригинала, включаются осветительная лампа 9 и автоматичес-.кая система, с помощью которой оператор, манипулируя трехпоэиционнойножной педалью 10 переключении, осуществляет перемещение оригиналодержателя построчно, Для повышенияудобства пользования может применять"ся непрозрачная рамка...

Номер патента: 1344629

Опубликовано: 15.10.1987

Авторы: Архипов, Рындыч, Сотников, Угнивенко

МПК: B41J 5/00

Метки: блок, молоточками, печатающем, печатающими, устройстве

...узла 2 синхронизации поступаетсигнал О. При этом на выходе формирователя 6 импульсов устанавливается сигнал 1. 30В начальный момент времени 1 о очередного процесса печати (фиг. 2) на входы соответствующих ключей 3 узла 2 поступают сигналы О для их включения.Одновременно с первого управляющеговыхода узла 2 синхронизации сигналом 1запускается одновибратор 12, переключающий выход формирователя 6 импульсов вО, а с второго управляющего выходаузла 2 сигналом О открывается ключ 7.При открывании ключа 7 и ключей 3 напряжение источника 1 питания поступает 40на соответствующие обмотки 4 печатающихмолоточков и через них начинают проходить токи, увеличиваясь с течением времени. Длительность импульса 11 одновибратора 12 выбрана такой, что...

Номер патента: 1348223

Опубликовано: 30.10.1987

Авторы: Имамалиев, Селиванова

МПК: B41J 1/00

Метки: печати

...На фиг,3 блок 2 печати расположен внутри полого бумагоопорчого вала. Печатание в гаком варианте производится на листе, установленном на внутренней поверхности полого вала 3,Во втором варианте выполнения 1 фиг,ч бумагоопорншй вал 3 установлен с возможностью вращательного дви жения вокруг своей оси, а блок 2 печати установлен с возможностью поступательного движения вдоль оси бумагоопорного вала. На фи .5 иэображена схема варианта с полым валом 3, внутри когорога установлен блок 2 печати.В третьем вариан"е выполнения ( фиг.Ь) бумагоопорный вал 3 установлен с возможностью поступательного движения вдоль своей оси, а блок 2 печати - с воэможностью вращательного движения вокруг оси вала 3, На фиг.7 показан вариант с полым валом 3, внутри...

Номер патента: 1348224

Опубликовано: 30.10.1987

Авторы: Архипов, Рындыч, Сотников, Угнивенко

МПК: B41J 9/38

Метки: молоточками, печатающими

...входе,обеспечивающим открывание транзисторов 32 и 33. Диод 9 предназначен длязамыкания цепи тока обмоток 4 печатающих молоточков при их отключенииот источника 1 питания,Устройство работает следующимобразом.В исходном состоянии с выходовблока 2 управления печатью поступа24 з 13482ют сигналы "1", При этом ключ 8 закрыт, генераторы 3 тока выключены,и обмотки 4 печатающих молоточковобесточены.В начальный момент времениоочередного процесса печати (фиг.2)на входы соответствующих генераторов3 тока с блока 2 управления печатьюпоступают сигналы О для их вклю Очения. Одновременно на вход ключа 8с управляющего выхода блока 2 управления поступает сигнал "О, открывающий ключ 8, напряжение источника 1питания поступает на обмотки 4 печатающих...

Номер патента: 1348225

Опубликовано: 30.10.1987

Авторы: Воищев, Ковтунов, Таранченко

МПК: B41J 25/08

Метки: перемещения, пишущей, регистра

...1111 элемент 7 к нижней плоскости бяокирующего упора 1 О.При этом кинематически связанный сзубчатым кулачком 2 регистр, одц 11 миз элементов которого является сегментоноситепь 15 с кронштейном 14,перемещается в нижнее положение, поз -воляющее производить печать заглдвного символа, расположенного в верхней части литерной колодки, и тяга 13 занимает в пазу 11 также нижнее положение (проти 11 площадки А ),В момент пецати заглавного символа, двигаясь влево под действием рычага 12 печатающего 11 еханизмд, тлгд 15 20 5 30.35 40 45 50 55 13 перемещает блокирующий упор 10 и тем самым блокирует стопорный элемент 7, который нместе с кулачком 2 повоорачивается на 180 и ноз вращается к стопорному упору 8, т,е, в исходное положение....

Номер патента: 1348226

Опубликовано: 30.10.1987

Авторы: Иконников, Сергеев, Харламов, Холодков

МПК: B41J 29/00

Метки: ввода, информации, пюпитр, эвм

...24управления "Нач,уст, При этом каретка 4 с линейкой 6 устанавливаетсяпод первой строкой носителя информации. В этом положении пюпитр с носителем информации готов к вводу информации в ЭВМ. Ввод информации вЭВМ осуществляется следующим образом,Оператор после ввода на экран дисплеяпоследнего знака в строке нажимаеткнопку 25 управления "Уст.строки",При этом блок 7 управления формируетсигнал, под управлением которогоэлектродвигатель 10 перемещает линейку 6 под следующую строку. Вводпоследующих строк осуществляется аналогично. После ввода на экран дисплея последнего знака в последнейстроке оператор вводит информациюв ЭВМ и нажимает кнопку 26 управления "Уст.страницы . При этом блок 7управления формирует сигнал, под управлением которого...

Номер патента: 1348227

Опубликовано: 30.10.1987

Авторы: Кезрашвили, Филимонов

МПК: B41J 33/44

Метки: ленточного, механизм, подачи, реверсивной

...в;тсль вдлд б, ведущую полумуфту, 10, закретпяецтг, ю ца валу 6,шарики 11, размещетцпге в отверстияхполумуфты 10, вегтомуто полумуфту2, Озакреплетттута цд и;естерце 5, В по.тумуфте 12 по ц; сй;т ттттте окружности ди -дметрд, рдвтгот о;цтдметру окружттосттт,нд которой рдсполст тетгы отверстия цодшарики, в ведуптей цслумуфте 1 О просверлецы коцичегктте отверстя, сопртткасаютПеся .тежлу гобой гттептцимт;тттдметрами, 1 солтт ге ство готтте ских отверстий должцо быть кратным колчествушариков ц ведуптей по:тумуфте 10, Навтулке 9 вьтпотгтгетг ьоттт тетой выступ 13дпя ее фиксдцитг посредством Ьксатора 14.Между кдт ушк,т .тт 1 рдгттоложеттд т.рдсяцтал летта 15,35Г 1 ехднтзьт работает следующим образом,момент сопротивления вращению на левой...

Номер патента: 1357251

Опубликовано: 07.12.1987

Автор: Куштанин

МПК: B41J 5/08

Метки: клавиатура, оптоэлектронная

...и поворачивают на 90. Каждый ряд клавишей 26 зафиксирован от выпадания планками 27. Оси клавиш 26 и штоков 23 и 24 совпадают, Между клавишами 26 и прерывателями 12 излучения проложены несколько слоев пленки 28, которая по контуру лежит на опорной рамке 29, закрепленной в корпусе 19. В рамке 29 установлена резиновая прокладка 30, к которой пленка 28 прижата рамкой 31.В корпусе 19 размещен электронный блок, осуществляющий модуляцию электрических сигналов и коммутацию каналов (не показан).Прерыватель 12 излучения представляет собой широкую пружинную ленту, свободный конец которой фигурными вырезами разделен на отдельные полоски по числу каналов клавиатуры.Точки контакта клавишей 26 с полосками прерывателя 12 излучения (фиг. 4) находятся...

Номер патента: 1357252

Опубликовано: 07.12.1987

Автор: Меньшиков

МПК: B41J 5/08

Метки: дискретной, информации, набора

...в окнах 15 корпуса 14, соединяющих пазы 13.Клавиша с подшипником 3 и его направляющими удерживается в верхнем положении возвратным механизмом, выполненным в виде шарового фиксатора 16, свободно установленного в корпусе 17 и прижимаемого пружиной 18 к середине седлообразной боковой поверхности клавиши 1, фиксируя ее по оси на середине подшипника, т.е. в том положении, когда зазоры между ее торцами и внутренними стенками корпуса 14 равны.Подшипник 3 и шаровой фиксатор установлены с возможностью вертикального перемещения, клавиша 1 - с возможностью вертикального перемещения и вращения вокруг своей оси.Устройство работает следующим образом.В свободном положении без нажатия клавиши 1 возвратный механизм удерживает ее вместе с...

Номер патента: 1359160

Опубликовано: 15.12.1987

Автор: Редников

МПК: B41J 35/26

Метки: печатающее

...сжатии красящей ленты из нее выделяется краска, часть которой остается на бумаге в виде отпечатка знака, изображенного на шрифтовой поверхности литеры. Проникнув на максимальную глубину в оумагоопорный вал, ли 10 5 20 25 30 35 40 45 50 55тера 4 останавливается вместе с ударником 6 под воздействием сил реакции, возникаюших при сжатии литерой бумагоопорного. вала 1, бумаги 2 и красящей ленты 7. Частично под воздействием сил реакции, а в основном принудительно (от пружины или срабатывания возвратного электромагнита) ударник 6 быстро возвращается в исходное состояние, выходя из диска вращения литероносителя 3 до момента касания его следующей врашаюшейся литерой. В то же время заторможенная литера 4 под воздействием сил реакции и (частично)...

Номер патента: 1362664

Опубликовано: 30.12.1987

Авторы: Борисюк, Зелен

МПК: B41J 5/12

Метки: клавиатура

...нафиг.2 - символ в трех проекциях.Клавиатура состоит из клавиши 1Г-образных упругих элементов 2 сопорными выступами 3, армированногосимвола 4 с контактными поверхностями 5 и платы 6 с неподвижными контактными элементами.Символ 4 клавиатуры изготавливается методом штамповки (вытяжки) изтокопроводящего материала, напримерлатуни, покрытой никелем.Клавиатура работает следующим образом.При приложении усилия к клавише 1,опирающейся на плату 6 опорными выступами 3, происходит прогибание упругих элементов 2 и замыкание неподвижных контактных элементов платы 6контактными поверхностями 5 символа4, Для избежания дребезга клавиша 1 64 2находится в клавиатуре в подпруженном состоянии.Лицевую поверхность клавиши пок" рывают бесцветным лаком с целью...

Номер патента: 1384406

Опубликовано: 30.03.1988

Автор: Сопина

МПК: B41J 29/00

Метки: машинах, оригинала, пишущих, считывания

...5, взаимодействующий с кареткой пишущей машины посредством блокотросовой передачи 6,На бумагопроводящем валу 3 установлено храповое колесо 7, взаимодействующее с клавишей 8 посредствомрычага 9 и собачки 10,Бумагопроводящий вал 3 кинематически связан с бумагоопорным валом11, закрепленным на каретке пишущеймашины посредством винта 12, установ"ленного на диске 13, На основании 1корпуса пишущей машины установленлистодержатель 14.На клавиатуре 15 пишущей машиныустановлена клавиша 16 табуляторапишущей машины, взаимодействующая сзнакоуказателем 5 посредством рычага 17 и собачки 18, на подкатнике 4установлен полеуказатель 19. 844062Устройство работает следующимобразом,Лист оригинала закладываетсяв бумагопроводящий вал 3. При нажатии...

Номер патента: 1391952

Опубликовано: 30.04.1988

Авторы: Архипов, Рындыч, Сотников, Угнивенко

МПК: B41J 9/38

Метки: молоточками, печатающими

...в из 1391952делии, в которое входит предлагаемое устройство. Величина напряжения вспомогательного источника +Е должна бьггь несколько меньше суммы величины напряжения источника 1 питания и напряжения стабилизации стабилитрона 33. В случае отсутствия вспомогатель" ного источника питания диод 35 в блоке может бьггь исключен. 10При значении сигнала "О" на входе блока ограничения ЭДС самоиндукции 8 транзисторы 31 и 32 открыты и находятся в режиме насыщения, а при значении сигнала "1" .трав.зистор 31 закрыт и через транзистор 32 будет протекать ток, если напряжение, приложенное к выходам блока ограничения ЭДС самоиндукции 8, несколько больше, чем напряжение стабилизации стабилит О рона 33.Устройство работает следующим образом.В исходном...

Номер патента: 1406005

Опубликовано: 30.06.1988

Авторы: Малета, Татаринов, Эльберт

МПК: B41J 1/30

Метки: печатающее

...колесо 3 привода фальцированной бумаги 4 соединено с индуктивным датчиком синхронизатором, который состоит из диамагнитного дис О ка 5 с впрессованными в него магнитопроводящими пластинами 6, замыкающими при вращении магнитопровод 7. Катушка 8, в которой наводится импульс напряжения при изменении взаимного 35 положения пластин 6 и магнитопровода 7,соединена с согласующим устройст-: вом 9,выход которого соединен с одгим из входов буферного запоминающего устройства (БЗУ). 4 О Второй вход БЗУ 1 О соединен с электромагнитами молоточков 2. Между фальцированной бумагой 4 и молоточком 2 расположена красящая 45лента 11. Печатающее устройство с матричнымшрифтоносителем работает следующимобразом.Зубчатое колесо 3 перемещает...

Номер патента: 1406006

Опубликовано: 30.06.1988

Авторы: Бахмутский, Бондаренко

МПК: B41J 1/32

Метки: клавиатурного, набора

...установленных;в немпри первичной печати межстрочныхинтервалов и горизонтальных шаговпечати. Это обеспечивает попаданиевторично запечатываемых контрольныхзнаков на знаки оригинала, что присовпадении знаков приводит к совпадению их контуров и совмещению цветов. Если контрольные знаки не совпадают с исходными (что происходит приошибочном наборе), то вследствие не"совпадения их.контуров возникает чрасхождение цветов, что легко выявляется при визуальном контроле (появление контрольного, красного цвета нафоне черного литер оригинала). Сличение знаков оригинала и контрольныхзнаков происходит в одной позиции печати,что исключает ошибки позиционирования, пропуски из-за невнимательностиили мышечной усталости, тем самым,повьппается эффективность...

Номер патента: 1406008

Опубликовано: 30.06.1988

Авторы: Вайсман, Вербук, Колокольников

МПК: B41J 3/32

Метки: блок, печати, пишущей, слепых

...матрицу 4 к бумаге и корпусу 1 печатной головки, пуансоны 2входят в углубление 5 матрицы 4, та Оким образом Формируется знак,Режим 2, Подается управляющий сигнал на электромагнит 6, вследствие чего появляется магнитное поле на полюсных наконечниках 7, при взаимодействии которого. с полем постоянного магнита 8 матрицы 4 к печатной головке 1 прижимается лист бумаги(на чертеже не показана), после чего выдвигаются пуансоны 2.Режим 3. В этом режиме пуансоны 2 и матрица 4 одновременно движутся навстречу один другому, По окончании Формирования знака во всех трех режимах пуансоны 2 выходят из углублений 5 матрицы 4, опускаются и становятся заподлицо корпуса 1 печатной головки, а на электромагнит 6 подается электрический сигнал...

Номер патента: 1406009

Опубликовано: 30.06.1988

Авторы: Борисов, Бочков, Вахатов, Исмагилова

МПК: B41J 9/00

Метки: печатающее

...пластинчатых пружин 5. Пружины 5 прикреплены к корпусу 1, имеют скошенные выступы 6 и удерживаются за счет упругих свойств материала. Обратная (нерабочая ) сторона ударного наконечника 404 расположена перед рабочей поверхностью одновременно нескольких печатающих элементов 3. На опорномбарабане 7 размещены литеры 8.Печатающее устройство работает следующим образом.При подаче электрического импульса в плоскую катушку печатающего элемента 3 последний выталкивается из магнитного поля, создаваемого50 постоянными магнитами 2. При этом ударный наконечник 4 перемещается в направлении к барабану - литероносителю и осуществляет оттиск символа на бумаге. В зависимости от площади поверхности символа один ударный наконечник 4 может приводиться в...

Номер патента: 1410016

Опубликовано: 15.07.1988

Авторы: Петров, Соломатов

МПК: B41J 5/10, G06F 3/023

Метки: коммутационная, панель

...электроды 2 в видепараллельных полос металлиэации (например, фольги) на плате 1,:проходящих по всей ее длине; диэлектрическая прокладка 3 (полимерная пленка,бумага и т.д.) толщиной 0,2"1 мм,снабженная окнами 4 в местах замыкае мых контактов; проволочные струны 5,являющиеся подвижными электродамиконтактов; защитная диэлектрическаяплейка 6; символьные площадки 7 с нанесенными на них цифрами, буквами или 30другими знаками контактов; секции 8электропроводящей рамки, представляю"щие .собой слой металлизации (напри"мер, фольги) по краям платы основания 1; лампы 9 подсветки; крепежныеотверстия 10.ГКоммутационная панель работает .следующим образом.Концы струн 5 закреплены в прорезях цлаты 1, например, пайкой. Набор струн одной полосы...
