Устройство индикации формирования печатных строк

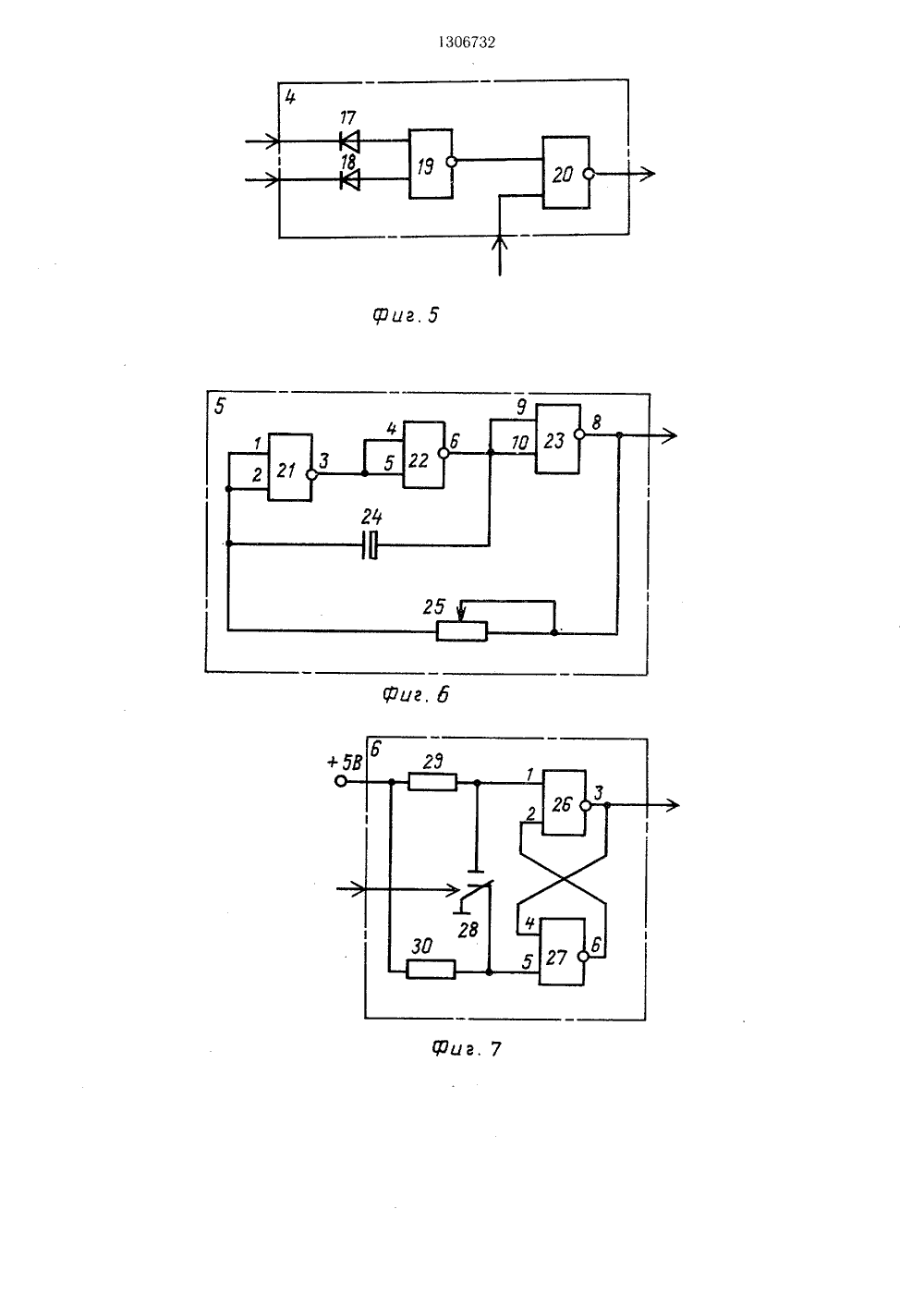

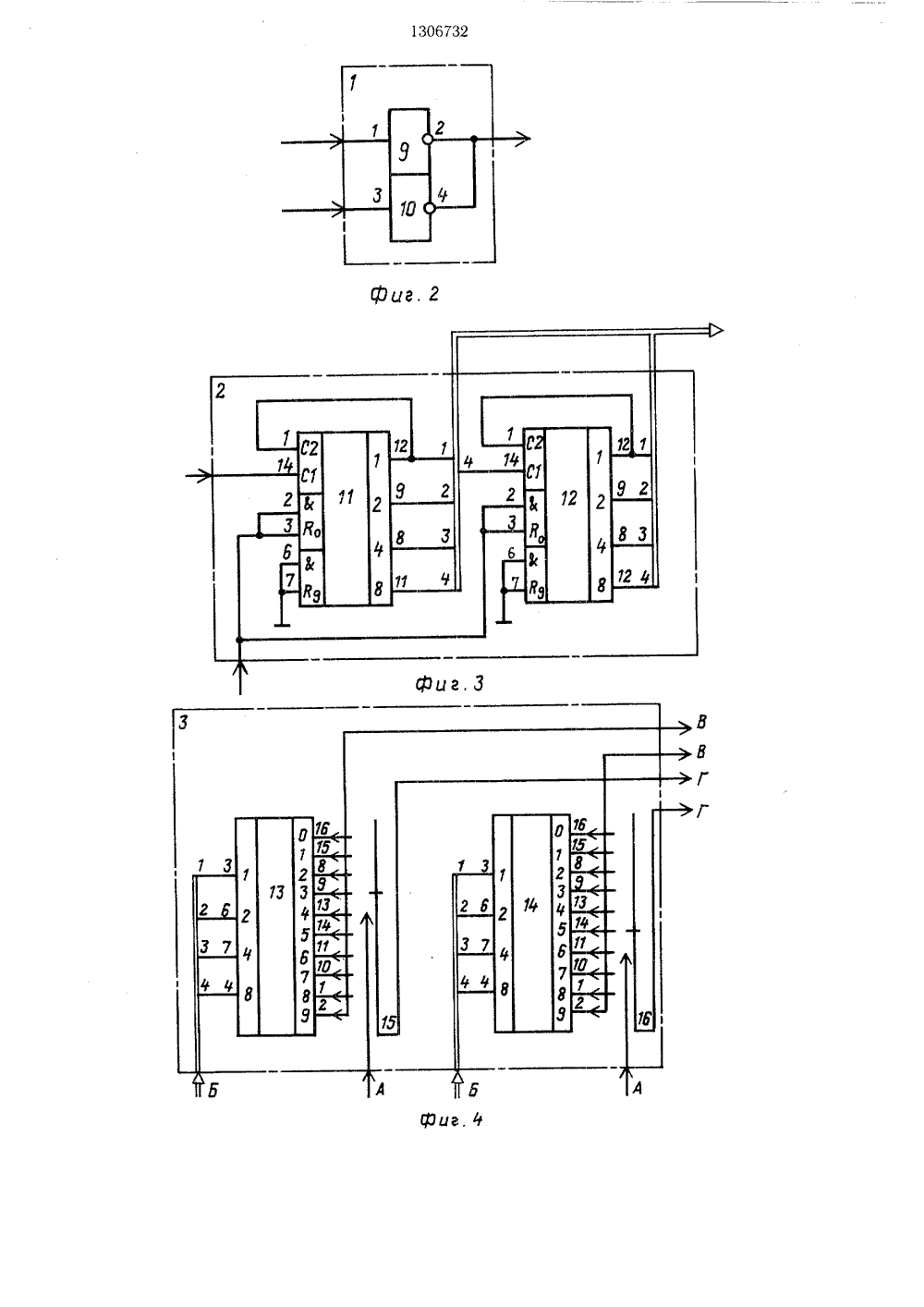

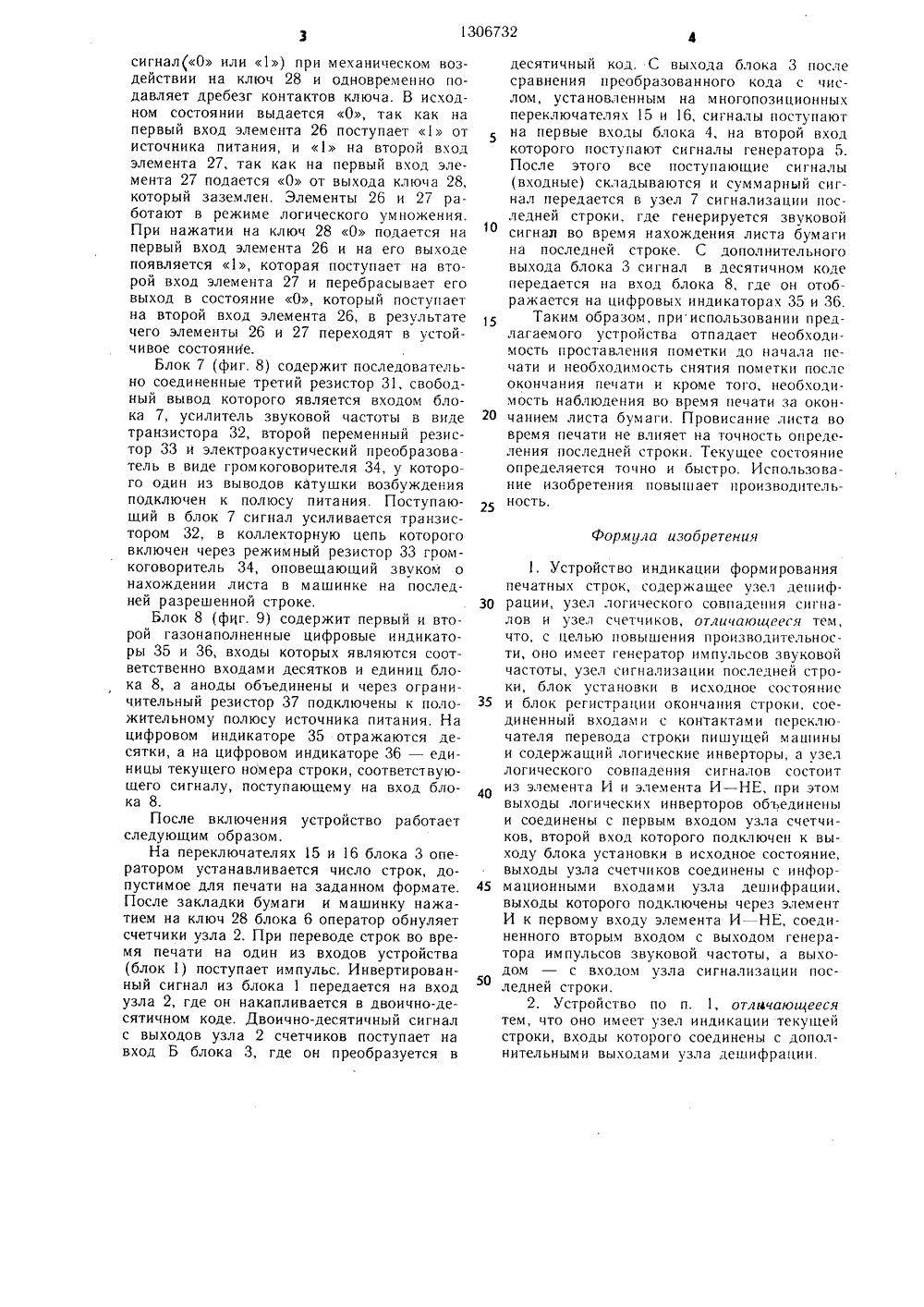

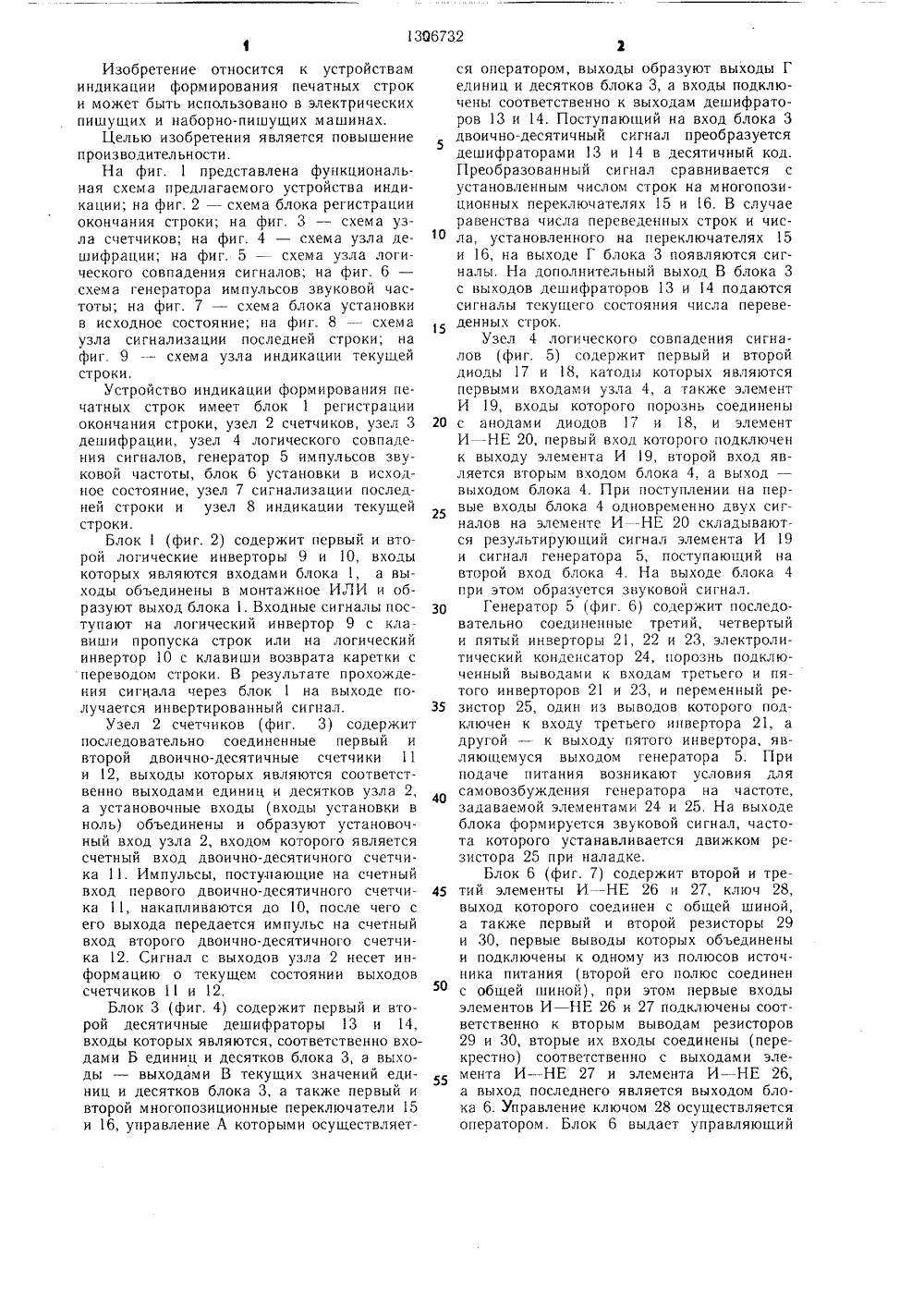

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК юЯОао 1 306 1 в 4 В 41294 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ С 8 ИДЕТЕЛЬСТВУ С. Питерский ьство ССС/20, 1983. ДИКАЦИИ 1 Х СТРОК О ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение относится к устройствам индикации формирования печатных строк и позволяет повысить их производительность. Сигнал с блокови 6, зарегистрировавшись в счетчике 2, поступает в блок 3 дешифрации, где происходит его сравнение с заданным, пссле чего он поступает в блок 4, куда поступает сигнал с генератора 5 звуковой частоты, в результате чего реализуется звуковая индикация момента окончания листа. 1 з.п.ф-лы, 9 ил.Изобретение относится к устройствам индикации формирования печатных строк и может быть использовано в электрических пишущих и наборно-пишущих машинах.Целью изобретения является повышение производительности.На фиг. 1 представлена функциональная схема предлагаемого устройства индикации; на фиг, 2 - схема блока регистрации окончания строки; на фиг. 3 - схема узла счетчиков; на фиг. 4 - схема узла дешифрации; на фиг. 5 - схема узла логического совпадения сигналов; на фиг. 6 - схема генератора импульсов звуковой частоты; на фиг. 7 - схема блока установки в исходное состояние; на фиг. 8 - схема узла сигнализации последней строки; на фиг. 9 - схема узла индикации текущей строки.Устройство индикации формирования печатных строк имеет блок 1 регистрации окончания строки, узел 2 счетчиков, узел 3 дешифрации, узел 4 логического совпадения сигналов, генератор 5 импульсов звуковой частоты, блок 6 установки в исходное состояние, узел 7 сигнализации последней строки и узел 8 индикации текущей строки.Блок(фиг. 2) содержит первый и второй логические инверторы 9 и 10, входы которых являются входами блока 1, а выходы объединены в монтажное ИЛИ и образуют выход блока 1. Входные сигналы поступают на логический инвертор 9 с клавиши пропуска строк или на логический инвертор 10 с клавиши возврата каретки с переводом строки, В результате прохождения сигнала через блок 1 на выходе получается инвертированный сигнал.Узел 2 счетчиков (фиг. 3) содержит последовательно соединенные первый и второй двоично-десятичные счетчики 11 и 12, выходы которых являются соответственно выходами единиц и десятков узла 2, а установочные входы (входы установки в ноль) объединены и образуют установочный вход узла 2, входом которого является счетный вход двоично-десятичного счетчика 11. Импульсы, поступающие на счетный вход первого двоично-десятичного счетчика 11, накапливаются до 10, после чего с его выхода передается импульс на счетный вход второго двоично-десятичного счетчика 12. Сигнал с выходов узла 2 несет информацию о текущем состоянии выходов счетчиков 11 и 12.Блок 3 (фиг. 4) содержит первый и второй десятичные дешифраторы 13 и 14, входы которых являются, соответственно входами Б единиц и десятков блока 3, а выходы - выходами В текущих значений единиц и десятков блока 3, а также первый и второй многопозиционные переключатели 15 и 16, управление А которыми осуществляет 5 1 О 15 20 25 30 35 40 4 50 55 ся оператором, выходы образуют выходы Г единиц и десятков блока 3, а входы подключены соответственно к выходам дешифраторов 13 и 14. Поступающий на вход блока 3 двоично-десятичный сигнал преобразуется дешифраторами 13 и 14 в десятичный код. Преобразованный сигнал сравнивается с установленным числом строк на многопозиционных переключателях 15 и 16. В случае равенства числа переведенных строк и числа, установленного на переключателях 15 и 16, на выходе Г блока 3 появляются сигналы. На дополнительный выход В блока 3 с выходов дешифраторов 13 и 14 подаются сигналы текущего состояния числа переведенных строк,Узел 4 логического совпадения сигналов (фиг. 5) содержит первый и второй диоды 17 и 8, катоды которых являются первыми входами узла 4, а также элемент И 19, входы которого порознь соединены с анодами диодов 17 и 18, и элемент И - НЕ 20, первый вход которого подключен к выходу элемента И 19, второй вход является вторым входом блока 4, а выход - выходом блока 4. При поступлении на первые входы блока 4 одновременно двух сигналов на элементе И - -НЕ 20 складываются результирующий сигнал элемента И 19 и сигнал генератора 5, поступающий на второй вход блока 4. На выходе блока 4 при этом образуется звуковой сигнал.Генератор 5 (фиг. 6) содержит последовательно соединенные третий, четвертый и пятый инверторы 21, 22 и 23, электролитический конденсатор 24, порознь подключенный выводами к входам третьего и пятого инверторов 21 и 23, и переменный резистор 25, один из выводов которого подключен к входу третьего инвертора 21, а другой - к выходу пятого инвертора, являющемуся выходом генератора 5. При подаче питания возникают условия для самовозбуждения генератора на частоте, задаваемой элементами 24 и 25. На выходе блока формируется звуковой сигнал, частота которого устанавливается движком резистора 25 при наладке.Блок 6 (фиг. 7) содержит второй и третий элементы И - НЕ 26 и 27, ключ 28, выход которого соединен с общей шиной, а также первый и второй резисторы 29 и 30, первые выводы которых объединены и подключены к одному из полюсов источника питания (второй его полюс соединен с общей шиной), при этом первые входы элементов И - НЕ 26 и 27 подключены соответственно к вторым выводам резисторов 29 и 30, вторые их входы соединены (перекрестно) соответственно с выходами элемента И - НЕ 27 и элемента И - НЕ 26, а выход последнего является выходом блока 6. Управление ключом 28 осуществляется оператором. Блок 6 выдает управляющий5 О 15 20 25 Формула изобретения 30 35 40 45 50 сигнал(0 или 1) при механическом воздействии на ключ 28 и одновременно подавляет дребезг контактов ключа, В исходном состоянии выдается О, так как на первый вход элемента 26 поступает 1 от источника питания, и 1 на второй вход элемента 27, так как на первый вход элемента 27 подается О от выхода ключа 28, который заземлен. Элементы 26 и 27 работают в режиме логического умножения. При нажатии на ключ 28 О подается на первый вход элемента 26 и на его выходе появляется 1, которая поступает на второй вход элемента 27 и перебрасывает его выход в состояние О, который поступает на второй вход элемента 26, в результате чего элементы 26 и 27 переходят в устойч и вое состояние.Блок 7 (фиг. 8) содержит последовательно соединенные третий резистор 31, свободный вывод которого является входом блока 7, усилитель звуковой частоты в виде транзистора 32, второй переменный резистор 33 и электроакустический преобразователь в виде громкоговорителя 34, у которого один из выводов катушки возбуждения подключен к полюсу питания. Поступающий в блок 7 сигнал усиливается транзистором 32, в коллекторную цепь которого включен через режимный резистор 33 громкоговоритель 34, оповещающий звуком о нахождении листа в машинке на последней разрешенной строке.Блок 8 (фиг. 9) содержит первый и второй газона пол ненные цифровые индикаторы 35 и 36, входы которых являются соответственно входами десятков и единиц блока 8, а аноды объединены и через ограничительный резистор 37 подключены к положительному полюсу источника питания. На цифровом индикаторе 35 отражаются десятки, а на цифровом индикаторе 36 - единицы текущего номера строки, соответствующего сигналу, поступающему на вход блока 8.После включения устройство работает следующим образом.На переключателях 15 и 16 блока 3 оператором устанавливается число строк, допустимое для печати на заданном формате. После закладки бумаги и машинку нажатием на ключ 28 блока 6 оператор обнуляет счетчики узла 2. При переводе строк во время печати на один из входов устройства (блок 1) поступает импульс. Инвертированный сигнал из блока 1 передается на вход узла 2, где он накапливается в двоично-десятичном коде, Двоично-десятичный сигнал с выходов узла 2 счетчиков поступает на вход Б блока 3, где он преобразуется в десятичный код. С выхода блока 3 после сравнения преобразованного кода с числом, установленным на многопозиционных переключателях 15 и 16, сигналы поступают на первые входы блока 4, на второй вход которого поступают сигналы генератора 5. После этого все поступающие сигналы (входные) складываются и суммарный сигнал передается в узел 7 сигнализации последней строки, где генерируется звуковой сигнал во время нахождения листа бумаги на последней строке. С дополнительного выхода блока 3 сигнал в десятичном коде передается на вход блока 8, где он отображается на цифровых индикаторах 35 и 36.Таким образом, прииспользовании предлагаемого устройства отпадает необходимость проставления пометки до начала печати и необходимость снятия пометки после окончания печати и кроме того, необходимость наблюдения во время печати за окончанием листа бумаги. Провисание листа во время печати не влияет на точность определения последней строки. Текущее состояние определяется точно и быстро. Использование изобретения повьцпает производительность. 1. Устройство индикации формирования печатнь 1 х строк, содержащее узел дешифрации, узел логического совпадения сигналов и узел счетчиков, отличающееся тем, что, с целью повышения производительности, оно имеет генератор импульсов звуковой частоты, узел сигнализации последней строки, блок установки в исходное состояние и блок регистрации окончания строки, соединенный входами с контактами переключателя перевода строки пишущей машины и содержащий логические инверторы, а узел логического совпадения сигналов состоит из элемента И и элемента И - НЕ, при этом выходы логических инверторов объединены и соединены с первым входом узла счетчиков, второй вход которого подключен к выходу блока установки в исходное состояние, выходы узла счетчиков соединены с информационными входами узла дешифрации, выходы которого подключены через элемент И к первому входу элемента И - НЕ, соединенного вторым входом с выходом генератора импульсов звуковой частоты, а выходом - с входом узла сигнализации последней строки.2. Устройство по п. 1, отличающееся тем, что оно имеет узел индикации текущей строки, входы которого соединены с дополнительными выходами узла дешифрации.Ре За ВН актор А. Лежни нааз 352/2ИИПИ Государственного3035, Москоизводственно.полиграф Составитель С. Алек Техред И. Верес Тираж 349комитета СССР по дела, Ж - 35, Раушскаяческое предприятие, г. сановКорректор М. ШарошиПодписноем изобретений и открытийнаб., д. 4/5Ужгород, ул. Проектная, 4
