B41J — Пишущие машины; прочие устройства, печатающие последовательно отдельными знаками или буквами, т.е. без использования печатной формы; исправление типографских ошибок

Номер патента: 17272

Опубликовано: 30.09.1930

Автор: Шолохов

МПК: B41J 29/20

Метки: машинах, пишущих, прибор, работы, учета

...а нижняя ризонтальными указывают напечатаннуюстрока совпала бы снижней горизонталь- долю целой страницы, при чем числоной линией на целлюлоидной пластинке с левой стороны вертикальной линии со-(подписи во внимание не принимаются), ответствует напечатанной странице приРазмеры работ определяются автомадвух интервалах между строками, а а йра-, тически по цифрам, стоящим на точке вой стороны в п одном интервале междупересечения вертикальной линии, совпастрбками, , дающей с левой стороной текста, с гори зонтальной линией, совпадающей с первой строкой работы (заголовок во внимание не принимается),В случае, если учитываемая работа своим левым краем не доходит до какой- либо вертикальной линии, а приходится между двумя вертикальными...

Номер патента: 17273

Опубликовано: 30.09.1930

Авторы: Козлов, Корзихин

МПК: B41J 29/20

Метки: пишущей, счетчик

...12,и,при опускании вала и вместе с ним клавиши, продвигается вперед и, захватывая за зубец зубчатов колесо 4,переводит его и счетный диск, после чего вновь становится иа изгиб 11 пластины. Вторая собачка 13 укрепляется своим основанием 14 на оси 15 ленточного механизма и при нажатии каждой клавиши переводит на зубец по ходу часовой стрелки храновик 6, укрепленный на оси 5, на кото.рую насажено колесо 4, передающее вращение счетному диску. Третья собачка 16 укрепляется своим основанием.17 на вертикальном поводке обратного хода 18. При возвращении поводка обратного хода из рабочего положения, т.-е.прп его опускании, отросток 19, укрепленный ва основании 17, нажимает на рычаг 20 и помощью укрепленной на оси последнего собачки 21...

Номер патента: 17274

Опубликовано: 30.09.1930

Автор: Лещинский

МПК: B41J 29/22

Метки: машине, отпечатанных, пишущей, работе, строк, указатель, числа

...ация наверх.Указатеивки лис для/ разасти. олезен также при печатании мет патен Указ атри раб ктеризующ ты, прикре с левой с боте вмест значениям ответствен 1 ипография 11 ервой;Артели Советский 11 ечатппи, 1 г 1 оховая, 40. Предлагаемый указатель числа отпечатанных строк при работе на пишущей машине состоит из бумажйой или иной эластичной ленты любой ширины (толщины и длины), на которую нанесены деления в сантиметрах и расстояния между строками (интервалы), сообразно системе и шрифту машины,Пользование предлагаемым указателем следующее. Лента укрепляется к верхнему краю листа с левой стороны, При работе лента движется вместе; с бумагой и показывает количество напечатанных строк и число свободных, так как нумеых строк при работе наашине....

Номер патента: 17275

Опубликовано: 30.09.1930

Автор: Бреннер

МПК: B41J 29/22

Метки: машинах, пишущих, строк, счетчик

...первого, варианта,средний ряд в второ и внутреннийряд в третье варианту, Таким образомпри переписке с одним пропуском(2.й вариант) рейка б устанавливаетсяна окошко 2 и счет строк производитсяпо среднему ряду цифр. На диске гв каждом ряду нанесено 80 цифр, таккак максимальное количество строк написчем листе нормального формата составляет 76 - 78 строк, Диск д (фиг. 4)имеет по периферии прямоугольнуюзубчатую нарезку на 80 зубцов, На задней стороне диска д (фиг, 5) расположенрычаг е, имеющий свободное вращениена оси и и закрвплявмый пружиннойголовкои ручки м (фиг. 8 и 9) междулюбыми двумя зубцами (фиг, 5). Рычаг еснабжен выступом н (фиг. 8 и 9), предназначенным для под ьема в нужныймомент сигнача с (фиг. 6), монтированногона внутренней...

Номер патента: 18775

Опубликовано: 31.01.1931

Автор: Ласкер

МПК: B26F 1/02, B41J 5/52

Метки: карточек, перфорации, статистических

...с собачкой 48 иплечом 38, что достигается совместнымдействием штифта 51 и наклонной части: щели 52. Рейка 50 соединена сережкой 54 с верхним плечом углового рычага 55,качающегося на штифте 56 и имеющего , на другом плече дуговую щель 57 (фиг. 1, , 3, 4 и 10), в которую входит штифт 58,прикрепленный к неподвижной части ма шины. На штифте 56 качается еще рычаг 59, снабженный дуговой щелью 57 а (фиг, 10) совпадающей с дуговой щелью 57углового рычага 55, верхнее плечо ко-торого пружиной 60 соединяется с верх" ней выступающей частью рычага 59, причем расположенный на последнем штифт 61служит упором для рычага 55, так чторычаг 59 и угловой рычаг 55 нормальнодвижутся, как одно целое. Здесь преду смотрено податливое соединение, так...

Номер патента: 18780

Опубликовано: 31.01.1931

Авторы: Бурковский, Дворецкий

МПК: B41J 29/08

Метки: глушитель, пишущей

...передней стенке д в месте соединения сектора 20, 21, 22 со стенкой 25 имеется продольная щель 43, служащая для продольного передвижения вместе с кареткой выступающего наружу рычага 44. Задняя стенка 30 верхней части Ж откидывается на петлях 31, Все стенки глушителя, за исключением застекленных мест, как показано толстыми линиями, покрыты войлоком, поглощающим звук при работе машинки, В верхней части Л на неподвижной перекладине 32 на шарнирах 33 помещен пюпитр А, закрепляемый впереди винтами 34. Этот пюпитр системой рычагов 35, 36, 37, 15 тяг 38, 39, 39 и валика 40 (фиг, 1 и 2) соединен с клавишным ударным механизмом Л, укое пленным на щеке машинки хомутом 41 с прижимным винтом 42.Сбоку глушитель снабжен маховичком ЗК (фиг,и 5) на...

Номер патента: 18781

Опубликовано: 31.01.1931

Автор: Чуканов

МПК: B41J 5/14

Метки: иост, клавишных, пишущей, рычагов, системы

...о соединен с верхним рычагом с, хомутиками с, и с. и с киопкой д. Стерженьявляется как бы основой, над которой движется в хомутике ся стержень е с хомутиками Ь, с, сз и с кнопкой И,Действует приспособление следующим образом: крючок и продевается в пространство(фиг, 10, 11) так, чтобы основной стерженьстал бы в одном горизонтальном направлении с рычагом В (фиг. 9). Поворотом рукоятки А в сторону плоскость крючка а разводит пружину бугеля а, и угловой рычаг и силою своей тяжести выпадает из него. Затем рукоятка А ставится в первоначальное положение; рычаг а 2 вытягивается при помощи крючка а, кнопка И нажимается и посылается вперед, при чем вместе с ней движутся хомутики сс и пирамидальный хомутик б, который надвигается на бугель й и...

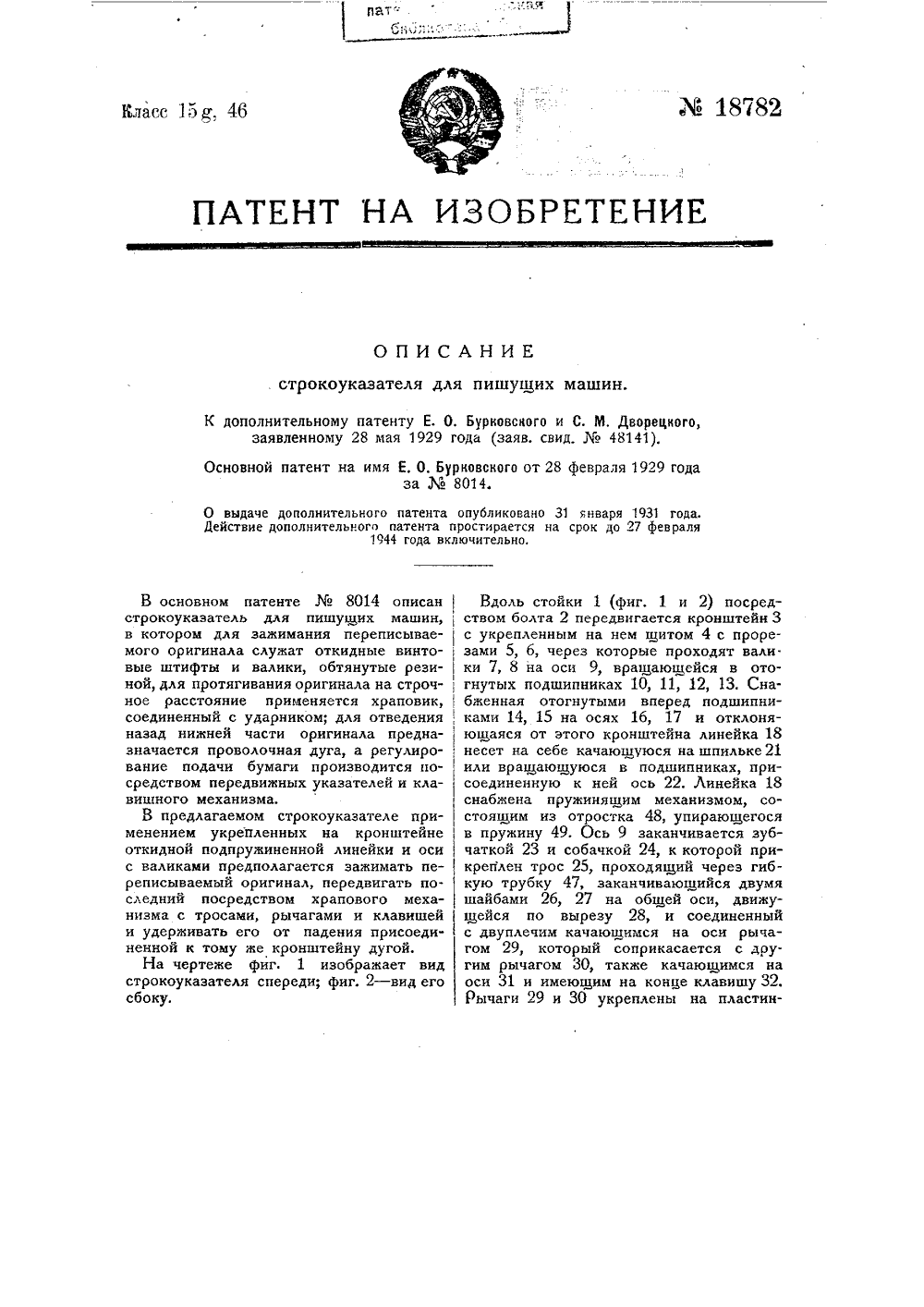

Номер патента: 18782

Опубликовано: 31.01.1931

Авторы: Бурковский, Дворецкий

МПК: B41J 29/00

Метки: видоизменение, строкоуказателя

...другим рычагом 30, также качающимся на оси 31 и имеющим на конце клавишу 32.Рычаги 29 и 30 укреплены на пластин- 2ке 33 е двумя ушками 34 и 35, служащими для упора ее в верхнюю и нижнюю часть боковой щеки рамы Зб пишущей машинки. На пластине 33 имеется отогнутая полочка 39 с нарезкой, в которую вставлен винт 38, упирающийся в такую же полочку 37 на рычажке 30, На кроц. штейне 3 в отверстие 40 введены концы изогнутой в виде дуги проволоки 41, служашей для предупреждения падения подлежащего переписке оригинала 42, пропущенного между валиками 7, 8, 19 и 20. Дуга 50, накинутая крючковидным концом на ось 9, другим своим концом удерживает дугу 41 в указанном на фиг. 2 положении. Маховичок 51 на оси 9 передвигает бумаги вручную; а дуга 43 с....

Номер патента: 19231

Опубликовано: 28.02.1931

Автор: Шлезингер

МПК: B41J 3/54

Метки: брайлевским, обыкновенным, письма, пишущая, шрифтом

...площадки а фиг. 1 и 2), на одной из половин которых помещаются рельефные литеры 2 и знаки 3 брайлевского шрифта для слепых, а на другой - гравированные литеры 1 для обычного письма, при чем последние наносятся в обращенном виде, Поэтому при печатании обычным шрифтом применяют переводную бумагу; которую подкладывают не как, обычйо, а слоем к обратной стороне лйста бумаги, где и получаются необходимые отпечатки букв и знаков. С целью включения в работу того или иного шрифта, площадки а перемещаются обычной регистровой клавишей. Для более сильной деформации и полной просечки бумаги рельефными знаками и литерами имеется ввиду замена валика из жестког ла валиком из мягкого элас териала, например кожи и установке площадки а на о...

Номер патента: 20659

Опубликовано: 31.05.1931

Автор: Матцев

МПК: B41J 1/22

Метки: пишущая

...с требуемой буквой назначается клавиша 27, сидящая на рычаге 28 и поворачивающаяся над дуговой пластинкой 7 в горизонтальной плоскости около оси 29, в то же время клавиша 27 может и опускаться вниз на шарнире 35. Прорезом 30 на конце рычага 28 последний прикреплен к шнуру 31, проходящему через два блока 32 и огибающему два раза блок 10. Таким образом, даже при небольшом поворачивании клавиши 27 вправо или влево повернется и блок 10, а вместе с ним и круги 12 с литерными стерженьками 15 и 17. Когда стрелка 33, прикрепленная к блоку 10, окажется на требуемых буквах, которые (а также и другие знаки) нанесены в два ряда в известном порядке на диске 34 лицевой стороны корпуса, нажимают или клавишей.27 на дугу 7, или прямо на дугу 5 того или...

Номер патента: 21173

Опубликовано: 31.07.1931

Автор: Кулаков

МПК: B41J 1/24

Метки: пишущая

...устанавливается свободно вращающаяся ко-донка 9 с прикрепленными к ней с помощью скоб 8 (фиг.1) трубками 7,внутри которых помещены подпружиненные литерные штифты б. Бумага Ь,предназначенная для печатания, огибаетвалик 1 и прижимается к нему роликами 2, 3; Валик 1 (фиг. 2) на одном изконцов снабжен делительной зубчаткой 5и диском 4, предназначенным для егоповорачивания. Колонка 9 вращаетсявручную, и после установки нужной литеры на его штифт б сверху нажимаетсярычаг 11, 12, при чем последний приводится в действие нажатием рычага 13, 14.Оба рычага поворотно установлены в раме 1 б, укрепленной на валиках 18, служаи щих направляющими для движен ретки 19. Последняя снабжена зу рейкой 22, с которой сцепляет стерня 20, жестко соединенная с...

Номер патента: 21174

Опубликовано: 31.07.1931

Автор: Изаксон

МПК: B41J 5/26

Метки: клавишное, машин, пишущих, пневматическое

...насадок 8, прикрепленных в наклонном положении посредством штифтиков 7 над клавишами 6 пишущей машины, снабженных обозначениями букв и др. знаков. Около машины устанавливают электродвигатель 1, приводящий в действие воздуходувку 2, от которой идет гибкий рукав 3 с загнутым наконечником 5. Работающий держит рукав 3 за рукоятку 4 и направляет навторекое евидетел евматического клавиш авторскому свидетельству ному 18 декабря Х 9 О выдаче авторского свиде на изобретение. а и И. Р. Изаксона, заявле. свид,60590)иковано 31 июля 1931 года. конечник 5 в ту или иную воронкооб разную насадку и таким образом про изводит давлением струи воздуха нажатие на соответствующую клавишу.П редмет из о бретен ия. Пневматическое клавишное приспособление для...

Номер патента: 21175

Опубликовано: 31.07.1931

Автор: Богаевский

МПК: B41J 7/02

Метки: пишущая

...на рычагах так, что их печатающая поверхность обращена вниз и обычно покоится на красочной подушке. Для того, чтобы сделать на бумаге оттиск литеры, последняя во времясвоего подъема должна повернуться печатающей стороной на 180,На схематическом чертеже фиг. 1 показывает вид сбоку соединения клавишного рычага с литерной колодкой в разрезе; фиг. 2 - вид сверху на то же соединение с частичным разрезом бумажного валика,От нажима на клавишный рычаг В при ударе по клавише А через посредство шпенька 5 опускается коленчатый рычаг Л, упираясь верхним своим концом в- гайку Ж, соединенную с промежуточным рычагом К, которая одновременно скользит по прорезу Р и ввинчивает в себя, подобно дрели, конец литерного рычага С, снабженного пологой резьбой...

Номер патента: 21176

Опубликовано: 31.07.1931

Автор: Панфилов

МПК: B41J 3/32

Метки: брайлевским, письма, слепыми, шрифтом

...7 барабана 3. Сверху к брусу б под планкой 4 барабана прикреплена планка 10 с направляющими окошками 11 для направления наощупь обжимки 1 на соответствующую точку буквы, Для пропуска бумаги при печатании между направляющей планкой 10 и планкой 4 служат щелевые вырезы 9 в брусе б.Печатание производится следующим образом. Бумагу заправляют через вырезы 9 бруса б между планками 4 и 10 и нажимают обжимку 1, после этого маховичком 8 поворачивают барабан 3 на одну шестую полного оборота, и так как бумага прижата между планками 10 и 4, то она и передвигается при этом на ширину между строками. Следующими нажимами обжимкой 1 печатается следующая строка и т. д.По второму варианту планки 4 (фиг. 2, 3, 4) с точечными выпуклостями 5 прикреплена к...

Номер патента: 22026

Опубликовано: 31.08.1931

Автор: Бурковский

МПК: B41J 29/42

Метки: пишущей, строкоуказатель

...устанавливаемая отгибами Зб на верхнем ребре поддержки 39 и упирающаясяв штифт кронштейна 2 откидывающейся на шарнире ножкой 31. Описанная доска в нижйей своей части имеет откидывающиеся на петлях поддержки 40, служащие для установки перепечатываемого оригинала.Подлежащий перепечатке оригинал укладывают на лист 32 (фиг. 3), при чемверхняя часть его подводится под прижимы 33, 33. Затем на установленном позади пишущей машинки пюпитре отводится линейка 6 и вводится лист 32 вместе с оригиналом таким образом, чтобы зубья зубчаток 12, 12 попали в отверстия 34, 34. Линейка 6, будучи отпущена, прижмет оригинал роликом 7, а также лист 32 - к зубчаткам. Подъем или спуск листа 32 с оригиналом на желаемую высоту производится вручную путем...

Номер патента: 22680

Опубликовано: 30.09.1931

Автор: Чупятов

МПК: B41J 29/00, B41J 29/02

Метки: пишущей, пюпитр

...в зависимости от высоты пишущей машины и удобства чтени оригинала при си тающего. При спи последний заклад частью под лине роной к доске; ко свешивается вни наклон К верх барашк ка 4 с ка б. ком 7имеющ назад, ощью план- араш- арашой 8, плени дает машинистке возможность сохранять при работе правильное положение корпуса.На схематическом чертеже фиг.1 изображает вид пюпитра сбоку; фиг. 2 - вид его спереди,Пюпитр состоит из основания 1 с двумя внутренними выдвижными ящиками 2 для хранения бумаг и пишущих лент. На основание 1, являющееся противовесом пюпитра, ставится пишущая машина. На поверхности основания, с боков и позади, имеются невысокие бортики 18, предупреждающие возможность падения пишущей машины. К задней части основания...

Номер патента: 22984

Опубликовано: 30.09.1931

Автор: Смирнов

МПК: B41J 33/44, G07G 1/00

Метки: автоматической, движения, кассах, контрольных, красящих, лент, направления, перемены, приборах

...дине же втулки 9 укреплена муфта 8.Вращение оси 14 - 15 через последовательное соединение с одной из двух конических шестерен 12 передает движение сматывания нли наматывания красящей ленте 7. Последняя при своем движении в любую сторону проходит через прорезы 1 двуплечих изогнутых рычагов 2, соединенных на оси 3 кройштейна б, находящегося в соединении с неподвижной доской 11, которая так же, как я кронштейны 13, имеет вырез для движения рычажков 2 по длине хода муфты 8. Для продвижения в соответствующую сторону оси 14 - 15 применены шарнирно соединенные нижними концами парные рычажки 4, связанные посредством вилок 4 с изогнутыми рычагами 2 и предназначенные для проталкивания муфты 8 в надлежащем направлении, путем отведения...

Номер патента: 23993

Опубликовано: 30.11.1931

Автор: Панфилов

МПК: B41J 3/32

Метки: брайлевским, письма, слепыми, шрифтом

...с двумя рядами выпуклостей и вогнутостей и направляющая пластинка с отверстиями.На схематическом чертеже фиг. 1 изображает приспособление в вертикальном разрезе; фиг. 2, 2, 3,3,4,4, 5,5 - детали приспособления сверху и в разрезе; фиг. 6 - вид второго варианта направляющей пластинки сверху и в разрезе.Приспособление для письма слепыми Брайлевским шрифтом состоит из пластинки 1 с двумя рядами выпуклостей и вогнутостей, расположенными в шахматном порядке и направляющей пластинки 2 с отверстиями 3, 4, также расположенными в шахматном порядке, Печатание производят на обоих сторонах листа, прк чем для работы с углубленными рядами служит обычно наколка, а для выпуклых обжимка, Кроме того, направляющую пластинку 5 делаютпередвижной по валикам...

Номер патента: 23994

Опубликовано: 30.11.1931

Автор: Сандомирский

МПК: B41J 23/32

Метки: пишущая, электрическая

...нажимаемых клавиш до нового, более сильного нажатия хотя бы на одну из составных клавиш по окончании комбинирования. Удар молоточком следует также при нажатии на клавишу 7, не поворачивающую колеса, так как и она соединяет шины 9 и 10.Печатающий механизм имеет следующее устройство. Два электромагнита 37 и 38 (фиг. 6, 17 и 18), укреплены на крышке литерного колеса один на другом. Их якори сидят на стержнях, проходящих через дуги электромагнитов и направляющие пластинки 50 у полюсов, Пружины, верхним концом прикрепляемые к стержням, оатягивают якори 40 и 41 от электромагнитов. Якорь 40 (главного, связанного с молоточком бородкой, лежит на якоре 41 (вспомогательного), который снабжен щетками 42. Этот якорь изображен отдельно на...

Номер патента: 23995

Опубликовано: 30.11.1931

Автор: Бурковский

МПК: B41J 29/42

Метки: машин, пишущих, стрелкоуказатель

...14, сцепляющийся с собачкой,15, соединенной с тягой 16, переходящей в регулирующий хомутик 17, снабженный резьбой; противоположныйконец валйка 18, входящий в отверстие рамки 4 имеет зубчатку 19, сцепленную с зубчатою поверхностью 12 барабана 10, На зубчатке 19 лежит качающаяся на оси предохранительная собачка 20. На пластинке 21 на стойках 22 и 23 укреплены рычажки 24, 25, с пружинками 38, 38, переходящие на конце в общую соединяющую их пластинку-клавишу 26. Эта по. следняя нижней своей частью соприкасается с роликом 27 на рычаге 28, закрепленном на вращающемся в стоечках 29, валике 30, на котором устанавливается прижимным болтиком рычаг 31 с тягой 32, соединяющейся с упомянутым ранее регулирующим хомутом 17. Конец валика 10 . введен...

Номер патента: 24412

Опубликовано: 31.12.1931

Автор: Хотимский

МПК: B41J 29/08

Метки: звукоглушитель, машин, пишущих

...крышкой,; прикрепленных к каретке и передвигаю-щихся вместе с последней, применена однаобщая крышкваемая на ни прикрываюреткой.На чертежней части звувнд его сбокна фиг. 1; ффиг. 5 - разЗвукоглушизнутри изолпосерединеклавиатуры.прикрепленн а такой же конструкции, наде. ижнюю часть звукоглушителя щая всю машину вместе с кае фиг. 1 изображает вид нижкоглушителя спереди; фиг. 2 - у; фиг. 3 - разрез по линии АВ иг. 4 - вид крышки сверху; рез по линии АВ на фнг. 4. итель 1 (фиг, 1 - 3) покрыт яционным слоем 2 и снабжен отверстием 3 для пропуска Вместо клапана с крышкой, ых к каретке машины и пе-редвигающихся вместе с последней (па. тент24791), применена одна обшая для всего звукоглушителя крышка 4 (фиг. 4 и 5) с выдвижной частью 8 и окном 5,...

Номер патента: 24413

Опубликовано: 31.12.1931

Автор: Юхтер

МПК: B41J 25/20

Метки: линовки, машине, пишущей

...заявленному 28 марта 193в. свид,85876),ано 31 декабря 1931 года. выдаче авторского свидетельства опубл ки б с делениями, по которойбумага карандашом, Эта же линжит и бумагодержателем. и линует йка б слу емого приспосо ишущей машин ь производител ражает приспошущей машине иг. 2 - деталь Щу в что, жки с де- слуПриспособление для линовкн щей машине, отличающееся вместо обычных роликов для бумаги, применена жесткая лин лениями, укрепленная на лапк жащая также бумагодержателе на п тем, поддер ейка б х с и(фиг. 2) ется прииз устай линейх роликов маги, предла 1), состояще пках с жест авторскому свидетельствуПосредством предлага бления для линовки на имеется в виду увеличит ность пишущей машины. На чертеже фиг. 1 из собление для линовки на в...

Номер патента: 24414

Опубликовано: 31.12.1931

Автор: Бурковский

МПК: B41J 29/42

Метки: машин, пишущих, строкоуказатель

...с и регулирующим его ход упорным винтом т. Клавиша р пружиной у надетой на ось п, оттягивается вверх, так,что собачка с не касается диска з. Под упорнымвинтом т находится полочка х.Снаружи клавишного устройства на осижзакреплен- рычаг ц с собачкой ч. . Аинейка ш имеет на концах упоры щ,не сдающие возможности ей прижаться к. щиту," оставляя лишь зазор для свободного прохода бумаги. А . Тодлежащий перепечатке оригинал приотклоненной линейке ш вводят в пюпитр и затем верх его прихватывают зажимом б.упирается в диск з и передвигает его,наматывая на себя по" жолобутрос я, который повернет сектор 2, а с ним и перепечатываемый документ б. При помощи винта т регулируют ход клавиши р, а следовательно, и подъем перепейатьтваемогоПередвижение...

Номер патента: 24791

Опубликовано: 31.12.1931

Автор: Хотимский

МПК: B41J 29/08

Метки: звукоглушитель, машин, пишущих

...движениях каретки в крайние положениябыть изготовлены из дерева или металла и укреплением на последней колпака,с прокладкой из звукопоглощающего мате- имеющего передвижную в пазах крышку, риаласо стеклом, а также снабжением ящика,и колпака звукопоглощающими проклад-, Пред мет изо брете н и я.ками, предполагается получить надежный .звукоглушитель для пишущих машин.,Звукоглушитель для пишущих машин,На чертеже изображен общий видзвуко-отличающийся тем, что он состоит из глушителя. ящика 1 для помещения в него машины,Предлагаемый звукоглушитель состоитснабженного д:ерцами и пластинками 7,7 из ящика 1, прикрытого укрепленным на , для заглушения шума при передвижениях каретке машины колпаком 2 с крышкой каретки в крайние положения, и колпака...

Номер патента: 24797

Опубликовано: 31.12.1931

Автор: Подлейший

МПК: B41J 1/22

Метки: колесом, литерным, пишущая

...одно целое с зубчатым колесом 24 и близ своей оси вращения подхватывается рычагом 33, который может качаться на станине 1. Нажимная кнопка (клавиша) 34 может качаться на оси 35, которая укреплена на плече Зб рычага 33, так что при нажиме на кнопку 34 конец рычага 33 поднимает литерное колесо 5. Для того, чтобы по желанию можно было ставить против валика лю,";ой из литерных рядов колеса 5, поднимая последнее соотвественно выше или ниже, качающаяся кнопка 34 удерживается в вертикальном положении пружиной 37. Рядом с кнопкой 34 на станине имеется выступ-упор 38, мимо которого кнопка 34 может проходить до самой станины 1 и даже быть совсем задвинутой там; тогда литерное колесо для пользования нижним рядом литер может быть поднято...

Номер патента: 24997

Опубликовано: 31.01.1932

Автор: Шейнкман

МПК: B41J 27/02, G07G 1/00

Метки: кассовых, печатания, прибор, чеков

...учета полученной за день суммы имеется суммирующий счетчик 18, который двигается вверх и вниз в прорезах пластинок 19, поворотных на оси 20, установленной в стойках 21 на корпусе 3. В нерабочем положении счетчик при помощи пружины 22 отодвинута от зубчатых реек 11, и его зубчатые колесики 23 не имеют сцепления с рейками 11. Лента 24, находящаяся на катушке 25, проходит через направляющий валик 26 между двумя валиками 27, затем по резиновой подушке 28 и под пружинным валиком 27 к передвигающему ее валику 30, Вали.ки 27, 27 и 30 и резиновая подушка 28 укреплены на пластинке 31, на которой также находится скрепленный с нею шарнирно нож 32, поднимаемый вверх пружиной. С пластинкой 31 скреплены стержни ЗЗ, проходящие через отверстия в...

Номер патента: 25170

Опубликовано: 29.02.1932

Автор: Сенькин

МПК: B41J 23/32

Метки: пишущая, электрическая

...диска 1 противпечатающего молоточка 5.Для опускания молоточка 5 предназна. чен электромагнит 4, включаемый в действие пружинкой 11 и контактными штифтами 12, 13. Для передвижения каретки предназначено приспособление, состоящее из храповика на бумажном валике и собачки б, укрепленной на стержне молоточка 5.Для красочной ленты предназначен валик 3. Постоянное вращение диска 1 достигают при помощи либо моторчика, либо граммофонного или тому подобногоИА. енькина, заявленному 25 март ир,М 85605).оликовано 29 февраля 1932 года. механизма, при чем с целью рави ного вращения диска - на оси его новлен центробежный регулятор 2, которого заключены в цилиндр 7.По другому варианту для оста диска 1 перед печатанием приме один коммутатор 17 и два кольц...

Номер патента: 25525

Опубликовано: 29.02.1932

Автор: Яблонский

МПК: B41J 25/20

Метки: линования, машинах, пишущих

...котором заключены три линовальных ролика К, Я и Л с расположенными между ними красочным резервуаром М с крышкой, регулируемой винтом Е, Один из роликов предназначен для линовки одной линии, второй - для линовки двойной и третий - для линовки пунктиром, Для установки против бумажного валика В того или иного из линовальных роликов служит подпружиненная кнопка 3, предназначенная для разъединения корпуса Н со шпонкой И.Для установки в рабочее положение одного из роликов правой рукой берут приспособление за рукоятку А и оправкой Г накладывают его на буквоводитель Б таким образом, чтобы ролик опирался на валик В. Проведя кареткой ,пишущей машины влево или вправо, - получают две сплошных смежных линии Желая провести одну сплошную линию, нужно...

Номер патента: 25956

Опубликовано: 30.04.1932

Автор: Фролов

МПК: B41J 3/32

Метки: письма, пишущая, рельефного, слепых

...- 1, 2, 3, 4, 5, б, соединенных с шестью движками с иголками, каретки 8, в которую помещается рамка А со шпеньками 7, 7, зубчатой рейки 9 и собачки 10, управляемой особым рычагом с клавишей 11, служащих для перемещения рамки А в поперечном направлении, при чем для устранения ее произвольного перемещения в этом направлении предусмотрена защелка 12, идущая по зубцам верхнего угольника, Зубчатки 13 - 13 расположены на оси, лриводимой во вращение роликом 14, и предназначеныА. Б.для перемещения раМки А в продольном направлении. Бумага для письма закла-дывается в рамку А и по закреплении , с помощью шпеньков 7, 7, вместе с рам;, кой заправляется в каретку 8 через про резь между угольниками рамы машины.По использовании одной стороны бумаги....

Номер патента: 25957

Опубликовано: 30.04.1932

Автор: Фролов

МПК: B41J 3/32

Метки: письма, пишущая, рельефного, слепых

...различной ширины, В планках каретки 4 сделаны направляющие 24 и прорезы 24 для помещения и движения в них рамки А (фиг. б, 7), снабженной шпеньками Г для закрепления листа и. насечками Б, сдвинутыми относительно друг друга на расстояние а, равное половине расстояния между соседними строчками, с целью смещения письма подив гонали на обратной стороне; с тою же целью поля рамки сделаны различной ширины, Для регулирования продольного перемещения рамки А служит собачка 23, укрепленная к левой планке каретки 4 и входящая в насечки Б рамки А, а для движения каретки 4 в пеперечном направлейии к правой полке ее прикреплена пружина 2 Г, навивающаяся на ба.рабан 21, ось которого укреплена в передней части станины 1. В горизонтальной полке передней...
