B31F — Механическая обработка бумаги и картона
Многоярусный подогреватель для рулонного картона
Номер патента: 768659
Опубликовано: 07.10.1980
Авторы: Агаев, Вакулин, Сивула, Тропин
МПК: B31F 1/36
Метки: картона, многоярусный, подогреватель, рулонного
...концевыми выключателями 15, .1,7 и 21, 22 с возможностью взаимодействия соответственно с кулачками 14 и 19. Рабочие поверхности кулачков 14, 15, 19 и 20 выполнены по дуге, центральный угол которой для кулачков 15 и 20 равен или больше угла а между плечами рычагов полотноведущих валиков, а для кулачков 14 и 19 - равен или больше суммы углов между плечами рычагов полотноведущих валиков и зоны возможного столкновения (а+р). В цепях центральных концевых выключателей 18 и 23 установлены обмотки 24 и 25 реле, управляющих контактами 25, 27 и 28, 29 в цепях граничных концевых выключателей 2122 и 1 б, 17 соответственно, В цепях граничных концевых выключателей 1 б и 17 установлены обмотки 30 и 31 реле, управляющих контактами 32 и 33 в цепи...
Устройство для гофрирования бумаги
Номер патента: 776936
Опубликовано: 07.11.1980
Авторы: Агаев, Полищук, Тропин, Туулас
МПК: B31F 1/26
Метки: бумаги, гофрирования
...заправлена бумага 2, подаваемая на гофрирование, Механизм протягпвания 13 соединен с регулятором скорости 16 протягивания бумаги, Между гофрирующим прессом 7 и механизмом протягивания 13 смонтировандатчик натяжения 17 полотна, связанный с регулятором скорости 16. Взаимодействие бумаги 2 с датчиком натяжения 17 осуществляется, например, посредетвом ролика 18, смонтированного в общем корпусе с датчиком 17. В результате склейки картона 4 и гофрированной бумаги 2 образуется двухслойный гофркартон 19.Устройство для гофрирования бумаги работает следующим образом.При вращении валов 14 и 15 механизма протягивания 13 бумаги полотно бумаги 2 сматывается с раската 1, затем, последовательно проходя через подогреватель 5, увлажнитель 12 и огибая...
Способ склеивания бумажных полотен на раскате непрерывного действия
Номер патента: 787184
Опубликовано: 15.12.1980
Авторы: Лекомцева, Сараева, Сергеев, Смирнов, Тютюшкина, Фрисман
МПК: B31F 5/04
Метки: бумажных, действия, непрерывного, полотен, раскате, склеивания
...соединения по кромке клеевой полосыдополнительно наносится термостойкая двухсторонняя липкая лента. При этом линейное на.тяжение разрыва для бумаги основы для и рачьных карт массой 1 м - 260 г, склеива. емой по данному способу - не больше 6 кН/К недостаткам данного способа относится необходимость применения дорогостоящих им портных липких лент, и большой расход клея (120-150 г на 1 м полотна).Цель изобретения - повысоединения.Цель достигается тем, что клеящее вещест во наносят в расчете 35 - 47 г на 1 м полотна, а совмещение кромок производят через 15 - 20 с после нанесения клеяшего вещества при удельном давлении 0,1 - 0,3 мПа и време. ни контакта 0,01 - 0,8 с,при этом наносимая полоса клеяшего вещества имеет ширину 100 - 800...

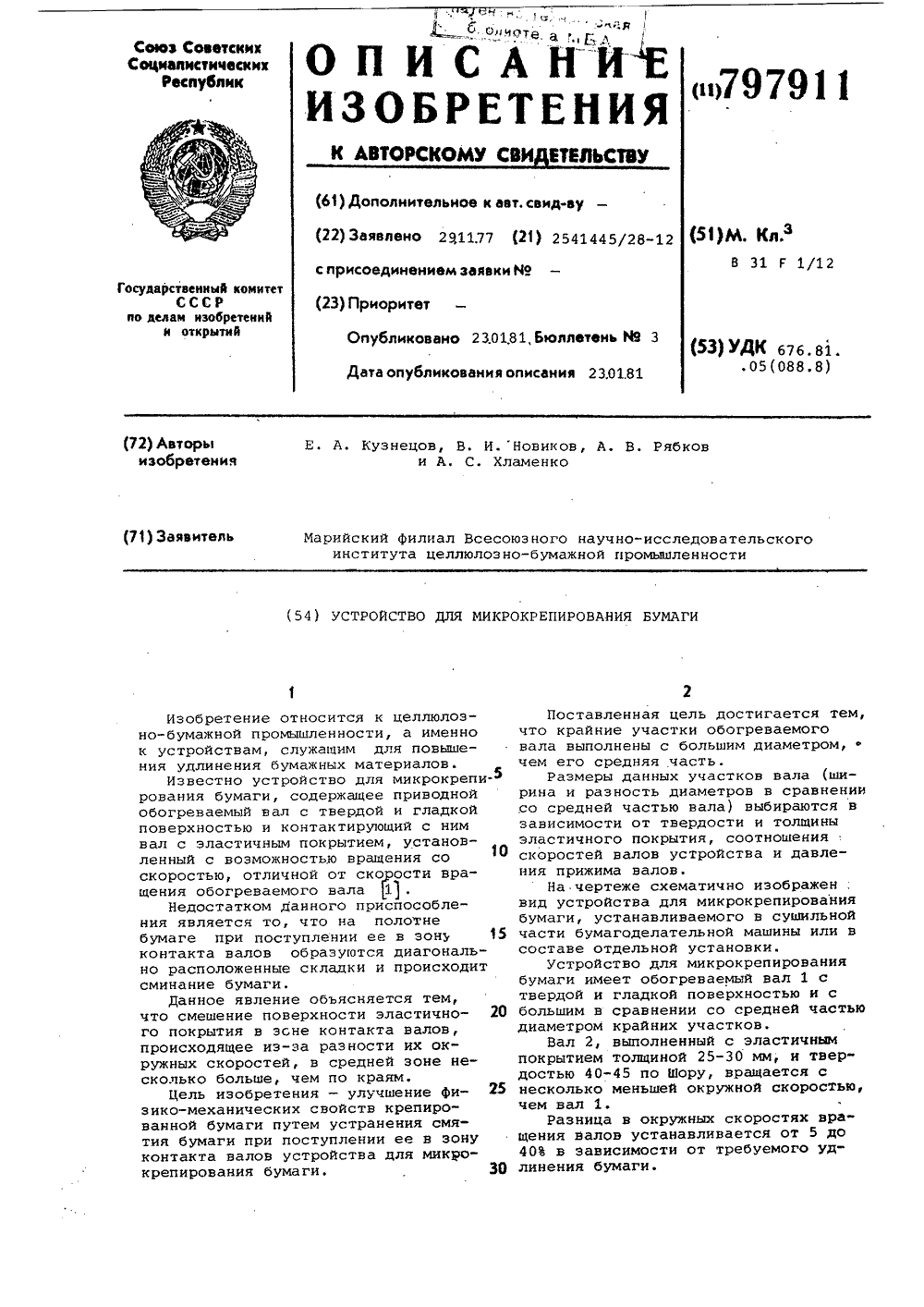

Устройство для микрокрепированиябумаги
Номер патента: 797911
Опубликовано: 23.01.1981
Авторы: Кузнецов, Новиков, Рябков, Хламенко
МПК: B31F 1/12
Метки: микрокрепированиябумаги
...средней частью вала) выбираются взависимости от твердости и толщиныэластичного покрытия, соотношенияскоростей валов устройства и давления прижима валов,На чертеже схематично изображен .вид устройства для микрокрепированиябумаги, устанавливаемого в сушильнойчасти бумагоделательной машины или всоставе отдельной установки.Устройство для микрокрепированиябумаги имеет обогреваемый вал 1 ствердой и гладкой поверхностью и сбольшим в сравнении со средней частьюдиаметром крайних участков.Вал 2, выполненный с эластичнымпокрытием толщиной 25-30 мм, и твердостью 40-45 по Шору, вращается снесколько меньшей окружной скоростью,чем вал 1.Разница в окружных скоростях вращения валов устанавливается от 5 до40 в зависимости от требуемого удлинения...
Устройство для гофрирования ленточногоматериала
Номер патента: 814784
Опубликовано: 23.03.1981
Авторы: Возбутас, Дуденас, Макаускас, Тамушаускас
МПК: B31F 1/20
Метки: гофрирования, ленточногоматериала
...4, жестко укрепленном на валу 1 равномерно по его окружности, и укреплены посредством шарнирных, параллелограммов814784 7, перемещающихся в радиально-осевых плоскостях. Шарнирные параллелограммы 7 на одном из звеньев 8 имеют ролики 9, взаимодействующие с пазом 10 неподвижной криволинейной замкнутой направщпощей 11.Устройство работает следующим образом.При врашении вала 1 врашается звездочка 2, которой приводится в движение бесконечный цепной транспортер 3 и диск 4, перемешаюший шарнирные параллелограммы 7. Ролики 9 параллелограммов 8 перемешаются в пазу 10 направляющей 11, перемещая шарнирные параллелограммы 8, которые, в свою очередь, перемещают вторые формуюшие элементы в радиальных плоскостях.В исходном положении очередной второй...
Устройство для соединения плоских изделий
Номер патента: 827319
Опубликовано: 07.05.1981
Автор: Федоров
МПК: B31F 5/04
Метки: плоских, соединения
...с чертежами 13 устаноьлсна наопоре 14, а полотно с чсртсжамц проходит между тянущими валиками 15 - 18 в средство для обжима и далее в приемный меха низм 19.82731 3Бобина с марлей 20 установлена на иоре 21, а полотно чарли проходит между тянущими валиками 17 и 18 в средство для обжима и далее в приемный механизм 19. Опорные тянущие валики 16 и 18 связаны между собой фрикционным валиком 22. Натяжение полотна марли регулирует. ся посредством валика 23, закрепленного па рычаге 24. Опорный тянущий валик 16 контактирует с клеевым валиком 12, а опорный тянущий валик 18 охваче бесконечным полотном 5,Устройство работает следующим образом,Цилиндр 1 разогревают электронагревательными элементами 4, на опоры 14 и 21 насаживают бобины с...
Устройство для склеивания материала
Номер патента: 878591
Опубликовано: 07.11.1981
МПК: B31F 5/06
Метки: склеивания
...11 выставляется М вдоль паза направляющей пластаны 4 пофлажкам 12, выравнивается и концы листов закрепляются с помощью прижимной планки 5, смонтированной на поворотных осях 13, крепящихся к основапгию 14, уста- ЗО новленному на направляющей пластинке 4.В рабочем положении прижимная планка 5 находится под воздействием пружины 15 кручения,:имеющей рукоятку 16, которая удерживается защелкой 17. Корпус 1 с ка. тушкой 2 овоим основанием 8 устанавлива. ется на направляющую лластмну 4 так, что бы направляющий нож 6 входил в паз 7. С каушки 2 клейкая лента протягивается между валиками 18 и 19, обходя ось 20, конец клейкой ленты приклеиваетая у лрижимной планки 5.Корпус 1 с катушкой 2 подвергают по направляющей пластине 4, при этом ролики 9 и...
Устройство для гофрирования бумаги
Номер патента: 885053
Опубликовано: 30.11.1981
МПК: B31F 1/26
Метки: бумаги, гофрирования
...6 могут быть посажены на ось 5 посредством втулок 7 нз упругого матернала (фнг. 3). В контактирующих торцах смежных зубчатых колес 6 выполнены соосные глухие отверстия 8, в которых расположеныстержни 9 из упругого материала (фиг, 1).11 о варианту исполнения зубчатые колеса б имеют сквозные отверстия 8, в которых рас. положен стержень 10 из упругого материала, соединяющий все зубчатые колеса б ведо 5 мого вала 2 упругой связью. Устройство работает следующимобразом, Бумага (не показана) пропускается между находящимися в зацеплении .рифлями 4 ведущего 1 и ведомого 2 вращающихся ва лов, приобретая при этом гофрированный профиль, При вращении валов 1 и 2 зубчатые колеса б ведомого вала 2 самоустанавливаются относительно профиля рифлей 4...
Устройство для гофрирования листовых материалов
Номер патента: 895714
Опубликовано: 07.01.1982
МПК: B31F 1/26
Метки: гофрирования, листовых
...содержит станину 1, над которой закреплены приемные зубчатые валы 2 и 3 механизма биговки материала по линиямсгибов, канал 4 формирования гофр, выполняемый расши ряющимся и образованный нижней 5 и верхней 6 направляющими пластинами. с вибратором 7. При этом верхняя пластина 6 превышает длину пластины 5, а выступающая часть расположена у рабочей поверхности приемного ва895714 4Формула изобретения го ла на расстоянии, меньшем максимальной ширины канала.Устройство работает следующим образом.Гофрируемый материал захватывается вращающимися валами механизма би говки и направляется в канал 4 формирования гофр, где за счет разности скоростей вращения валов 2 и 3 материал 8 приобретает волнистую форму, изгибаясь по предварительно...
Способ продольного гофрирования бумажного полотна
Номер патента: 941208
Опубликовано: 07.07.1982
Авторы: Голубев, Данилевский, Кузьмин, Тарасова
МПК: B31F 1/22
Метки: бумажного, гофрирования, полотна, продольного
...с углублениями. Шаг и высота формирующих элементов каждого последующегоприспособлсшя меньше предыдущего в двя раза, а их количество больше в два раза и зависит от вида гофра и ц ирины полотна материала. 11 а валах первого приспособлеция в зависимости от толщицы и шприцы . полотна устанавливается от 1 до 4-х фор. мирующих элементов.Плоское полотцо, например бумаг 11, непрерывно подается из рулона 12 через цаправляющцй ролик 13 в зазор между валами 1 и 2 1-й ступени гофрировацця, которые, прокручиваясь, втягивают его формирующими элементами валов 1 ц 2, входящими одцц в другой, при этом элсмецты зажимают полотно и формируют ца цем гофры большой высоты и шага, а зятем, прокручиваясь, подают гофрированное полотцо 14 на 11 ступень...
Устройство для получения двухслойных полосовых заготовок
Номер патента: 984876
Опубликовано: 30.12.1982
МПК: B31F 5/00
Метки: двухслойных, заготовок, полосовых
...их регулирования на необходимую ширину отрезаемых полос, для приема которых служит механизм намот.ки, снабженный приводом (не показан) для вращения кассет, либо оправки 4. Для получения двухслойных полосовых заготовок устройство имеет второй разматыватель 5 для размотки рулона другого исходного материала, например фольги, который смонтирован с противоположной стороны дисковых ножей относительно разматывателя 1,984876 Формула изобретения Составитель Е. К Техред И. ВересТираж 424 вчен Корректор Е. РощкПодписноеитета СССРоткрытийая наб., д. 4/5ул. Проектная, 4 сударственного к м изобретений и а, Ж - 35, Раушстент, г. Ужгород а чтобы обеспечить склеивание исходных полос (бумаги и фольги) в процессе раскроя, под ножницами установлена...
Подогреватель полотна картона в гофрировальном агрегате
Номер патента: 1000290
Опубликовано: 28.02.1983
Авторы: Бандуров, Калоев, Шишкин
МПК: B31F 1/36
Метки: агрегате, гофрировальном, картона, подогреватель, полотна
...редуктор РЧУ. Звездочка 13 соединена со ступицей крон 1000290штейна 6 через регулирующую фрикционную муфту 14, На ступице кронштейна 6вращаются ведомые кронштейны 4 и 5, вращение кронштейна 4 ограничено упорами 15 и 16, закрепленными на стойках 2. При помощи фрикциона 17 регулируется усилие относительного перемещения кронштейнов друг относительно друга.Подогреватель полотна картона в гофрировальном агрегате работает следующимобразом.Перед перезаправкой движение из исходного положения (фиг. 1) в положение образования петли (фиг. 4) все три кронштейна начинают одновременно под действием усилия фрикциона 17, Это происходит до подхода кронштейна 4 к упору 16, когда кронштейн 4 останавливается, а кронштейны 5 и 6 продолжают вращение на...
Устройство для изготовления гофрированных кассет
Номер патента: 1014754
Опубликовано: 30.04.1983
МПК: B31F 1/24
Метки: гофрированных, кассет
...ными ампулами, включающее звездочкуи цепь, предназначенную для формироустройстве между звездочкой и цепью происходит лишь формирование гофрированных вкладышей из ленты, но не предусмотрено последующее Формирование боковых стенок кассеты.Наиболее близким по технической сущносТи и достигаемому результату к предлагаемому является устройство для изготовления гофрированных кассет, содержащее средство для подачи заготовки, формирующие пальцы, установленные в держателях, и средство .перемещения держателей с приводом от электродвигателя 21,Известное устройство является сложным, Формирует лишь гофрированные бумажные заготовки требуемого профиля ячеек, последующее изготовление боковых стенок коробки не осуществляется. Для этого...
Способ формирования многослойного картонного полотна и устройство для его осуществления
Номер патента: 1087063
Опубликовано: 15.04.1984
Автор: Вальтер
МПК: B31F 1/20
Метки: картонного, многослойного, полотна, формирования
...штабеля и удерживаются в нем с помощью средств 24Средства 24 удерживают и подают отрезки 19 в верхнюю часть 22 накопителя 23. Верхняя часть 22 накопителя 23 расположена на круглой плите 25, по наружной кромке которой имеется кольцевой фланец 26, взаимодействующий при вращении с неподвиж- ной направляющей 27. Плита 25 и кольцевая направляющая 27 обеспечивают вращение верхней части 22 накопителя 23 вокруг ее вертикальнойаоси на угол 90 с помощью средств вращения 28 известного типа. При повороте верхней части 22 накопителяа23 на угол 90, гофры отрезков 19 располагаются параллельно продольным осям первого 9 и второго 12 полотен, Отрезки 19 удерживаются в верхней части 22 накопителя 23 и освобождаются механизмами подачи 29....
Механизм гофрирования бумажной ленты г. д. бернштейна
Номер патента: 1092052
Опубликовано: 15.05.1984
Автор: Бернштейн
МПК: B31F 1/24
Метки: бернштейна, бумажной, гофрирования, ленты, механизм
...приводятся в движениепри помощи системы рычагов и тяг отэксцентрикового механизма.Цель изобретения - повышение надеж 5ности работы механизма,Поставленная цель достигается тем,что в механизме гофрирования бумажной ленты, содержащем подпружиненные поворотные ножи, оси поворота 20которых установлены в вертикальныхнаправляющих, и привод ножей, последний состоит из двух рычагов, установленных на неподвижных осях и кинематически связанных с осями поворотных ножей, и кулака, размещенного между рычагами и взаимодействующего с ними, причем оси поворотныхножей соединены между собой пружиной.На чертеже показана схема механизма гофрирования бумажной ленты.Механизм гофрирования бумажнойленты состоит из подпружиненных поворотных ножей 1 и 2, оси 3...
Автомат для изготовления апертурных карт
Номер патента: 1118553
Опубликовано: 15.10.1984
МПК: B31F 5/04
Метки: автомат, апертурных, карт
...отходов и механизмом вывода готовых изделий.Кроме того, привод выполнен гидрав. лическим.Ползун со средством для ориентации и удержания карт расположен в горизонтальной плоскости.Механизм для высекания отверстий состоит иэ пресса, штампа-пуансона и матрицы, у которых режущие кромки образуют по периметру фигурную линию,Механизм нанесения клея состоитиз пресса с резервуаром для клея и штемпелем.Средство для изготовления бумажных полос состоит из пресс-штампа с матрицей, пуансоном и плоским прижимом,На фиг, 1 представлена схема предлагаемого автомата для изготовления апертурных карт; на фиг. 2 - механизм для высекания отверстий в карте; на фиг. 3 - контур высекаемого,.отверстия в перфокарте и кадра в фотопленке, на фиг. 4 - механизм...
Устройство для склеивания листов бумаги
Номер патента: 1134381
Опубликовано: 15.01.1985
МПК: B31F 5/06
Метки: бумаги, листов, склеивания
...гибкую пластину17 и средство изменения ее кривизны, со.стоящееиз стержневых тяг 18 и 19, концыкоторых с помощью проушин 20 и осей 21шарнирно закреплены на пластине 17, адругие концы снабжены средством для перемещения тяг, например резьбовой стяж- .кой 22.На пластине 17 закреплены опорные элементы 23 (фиг. 6), сочлененные между собой с помощью и зов 24, и плоские пружины 25, на которых размещены указателилинии резки 26, продетые в продольныеокна 27 до соприкосновения выступов 28в пластину 17. Указатели линии резки имеют скосы 29 и индексы 30.На направляющей 16 установлена каретка31, снабженная режущим механизмом 32 иузлом склеивания 33. Каретка 31 с пластиной 17 взаимодействует при помощи роликов 34, 35 и 36, закрепленных на корпусе...
Устройство для гофрирования картона
Номер патента: 1152804
Опубликовано: 30.04.1985
Авторы: Запотылько, Иванченко, Тарасенко
МПК: B31F 1/30
Метки: гофрирования, картона
...гофриронаных лент 1 и 2 закреплены8, цхдяце в пазы 7 плит б.Гежду гофрцрующими лентами 1 и 2 ии:ятамн б расположены приводныекрцнол.нейные полссы 9, постоянновзаимодействующим с пальцами 8. Привод полосы 9 осуществляется от винтов 10 и 11 с переменым шагом припомощи гаечных подушек 12, Гаечнаяподушка 12 крепится к полосе 9.Полоса 9 крептся по концам к гофрярующям лентам 1 и 2,Бицть 10 я 11 с переменным шагомполучают привод от шестерен 13 и 14жестко закрепленных на валах винтов10 и 11, которые, в свою очередь,получают прцнод от звездочск 15, 16и 17 при помощи цепей 18 и 19. 2Устройство работает следующим образом.Привод от цепи 18 через звездочки 15 и 16 и цепь 19 через звездочки 17 и шестерен 13 и 14, жестко закрепленных на валах...
Автомат бернштейна г. д. для изготовления заготовок бумажных масляных фильтров
Номер патента: 1178624
Опубликовано: 15.09.1985
Автор: Бернштейн
МПК: B31F 1/24
Метки: автомат, бернштейна, бумажных, заготовок, масляных, фильтров
...на штангах 18 и 19, установленных в вертикальных направляющих 20 и 21, и связаны между собой пружиной 22, неподвижных упоров 23 и 24 и привода ножей 14 и 15, состоящего из двух рычагов 25 и 26, установленных на неподвижных осях 27 и 28 и кинематически связанных с осями 16 и 17 ножей 14 и 15, и кулака 29, размещенного между рычагами 25 и 26 и взаимодействующего с ними, а также из механизма отрезки заготовки, выполненного в виде приводного дискового ножа 30, укрепленного на рычаге 31, имеющего противовес 32, и толкателя 33 для выталкивания отрезной заготовки из кассеты 12.Автомат работает следующим образом.Бумажная лента 34 поступает из узла 1 рулонной зарядки на направляющий 35 и амортизационный 36 валики и с них поступает в зону...
Способ изготовления бумаги для оклейки корешков книжных блоков
Номер патента: 1193197
Опубликовано: 23.11.1985
Авторы: Беркман, Кузнецов, Скотникова, Славина, Сушкова, Тимощук, Фляте, Хмылко
Метки: блоков, бумаги, книжных, корешков, оклейки
...меламиноформальдегидную смолу, натриевую соль карбоксилметилцеллюло зы или поливинилспиртовое волокно.1193197 алокка (ПВС) в количестве 2,5-57. отмассы абсолютно сухого волокна. Бумажную массу готовят из фибрнллированной сульфатной целлюлозы соостепенью помола 30-40 ШР. Затемпроизводят отлив бумажного полотнана сеточной части бумагоделательноймашины с последующим прессованиеми сушкой до сухости бумажного полотна 60-707. После этого бумагуобрабатывают на двухвальном микрокрепирующем устройстве, установленном в сушильной частимашины. Изобретение относится к способу приготовления бумаги для. оклейки корешков книжных блоков и может быть использовано в полиграфической промьппленности.Цель изобретения - улучшение качества бумаги за счет...
Устройство для сушки гофрированного картона
Номер патента: 1253816
Опубликовано: 30.08.1986
Авторы: Вдовенко, Егорова, Кузнецов, Лотвинов, Миненков, Сичкорук
МПК: B31F 1/36
Метки: гофрированного, картона, сушки
...устрсйство поперечный разрез; на фиг, 2 - вид А на фиг, 1, на фиг, 3-6 варианты исполнения направляющего средства, на фиг. 7 - разрез Б-Б на фиг. 1,Устройство содержит стол с сушильными плитами 1, расположенное над кими бесконечное сукно 2, коллектор 30 со щелевидными соплами 4 размещенными между сушильными плитами и сукном, трубами 5, имеющими ,отверстия в зоне контакта с сукнсм 2. Трубы 5 прилегают к боковым поверхностям каждого иэ сопел 4, Каждо сопло снабжено направляющим средством установленным в его выводной части. Направляющее средство может состоять из пластин 7, установленных с зазором одна относительно другой по параболитической кривой, вогнутой,по отношению к тсрцу сопла 4 фиг. 3), Направляющее срецство коже состоять из по...
Способ продольного гофрирования бумажного полотна
Номер патента: 1260250
Опубликовано: 30.09.1986
МПК: B31F 1/22
Метки: бумажного, гофрирования, полотна, продольного
...узел, в который входят четыре размоточных механизма 1 с регулируемым натяжением полотна, по две пары формирующих элементов для каждой полосы бумаги, выполненных в виде неподвижных, обращенных один к другому сегментов 2 и пяти последовательно установленных по ходу движения полотна приспособлений 1, и , 1 П ,11 и Ч , каждое из которых состоит из отдельной пары валов, приводимых в движение приводом 3,На рабочих поверхностях валов имеются формирующие элементы в виде кольцевых выступов, чередующихся с углублениями, 11 аг и высота формирующих элементов 4 каждого последующего 15 20 25 30 35 приспособления меньше предыдущегов два раза, а их количество большев два раза и зависит от вида гофраи ширины полотна материала. На валахпервого...
Устройство для биговки картона
Номер патента: 1270031
Опубликовано: 15.11.1986
Авторы: Биргер, Ной, Сапиро, Столяр
...2; на фиг. 4 - установка биго-.вальных ножей и дистанционных колец,варианты.Устройство для биговки картонасостоит из корпуса 1, внутри которогорасположена перемещаемая вертикальнопри помощи винта 2 пиноль 3, являющаяся средством для перемещения биговальных ножей.Корпус 1 закреплен на станине 4с возможностью перемещения в горизонтальном направлении вдоль паза5, типа "ласточкинхвост". 25На пиноли 3 в нижней части жесткозакреплена державка б, снабженнаяклеммным зажимом 7, несущим ось 8,на которой посажен подшипник 9 сдвумя биговальными ножами 10, имеющими форму чашек и представляющихсобой усеченный конус с острыми кромками.В постоянном пакете, установленномна оси 8, содержится два биговальныхножа 10 и определенное количестводистанционных...
Устройство для изготовления дублированного гофрированного полотна
Номер патента: 1333601
Опубликовано: 30.08.1987
Авторы: Благомыслов, Коротченко, Солопов
МПК: B31F 1/24
Метки: гофрированного, дублированного, полотна
...5, подогреватель 6,. гофрирующие валы 7,Подогреватель содержит сушильныецилиндры 8, установленные в опорах9, каркасную раму 10 механизма регулировки угла охвата, направляющие 11.,узлы букс регулир ющих роликов 12регулирующие ролики 13, гидроцилиндры 14, Имеются бумажные полотна 15и 16, а также основание 17.Устройство работает следующим образом.С приспособлений для размотки 1бумажные полотна 15 и 16 подаютсяпонаправляющим роликам 2 к механизмудля нанесения клеевого состава 3,где посредством клеенаносящих валов4 на внутреннюю поверхность разматы"ваемых полотен наносится клеевойсостав, после чего склеиваемые полотна наслаиваются друг на друга на кле"ящем ролике 5 и поступают в подогреватель 6.В подогревателе 6 дублированноеполотно...
Устройство для гофрирования рулонного материала
Номер патента: 1340795
Опубликовано: 30.09.1987
Авторы: Аюпов, Кротов, Куницын, Мингалеев, Никирягин, Сайфуллин, Фомин, Хасанов
МПК: B01D 29/06, B31F 1/10
Метки: гофрирования, рулонного
...(1, Выступы 1, 13 и 17 обеих групп 10 иря:по:ожецы ца диаметре О, эпцы 15 рясоежеьца диаметре.дпь 16 выступов 1 распопо-. жг:я ди:метр(. (1, между валами 1 ц 2:х(1;тся материал 17 .У" трг ство работает следующим образом.Итеря. 17 подается между валами, трье вездествуют ца него оими с.:торя. - группдми 3,10 11, ри м сектор 3 вала 1 зздимо-й тнует с сектором 10 валя 2, я секторяд;- (: сектором 1 вд - .1 я , ри взяимодействии секторов 3 и 10 цд гофрируемом матерна:е 17 о 6- рдэуются гофры вьсотой 1, а при вза.имодействии секторов ч и 11 - высо - той . Вс ршиы гофр ца ленточном матриале 1 7, обря зовацные впадинами 5 выступив б и 7 сек горов Э и ч валаи выстуями 12, 13 и 1 ч секторов 10 и 11 вяла 2, лежат в одной плоскости "а", Вершины гофр,...
Устройство для гофрирования материала
Номер патента: 1341047
Опубликовано: 30.09.1987
МПК: B31F 1/24
Метки: гофрирования
...поворотом цепного контура 38 при поднятой собачке храпового механизма 40, Гофрируемый материал 2 может быть в виде рулона или заготовки определенной длины.В исходном моменте полэуны 3 и 4 находятся в верхнем положении, причем нож 7 находится в рабочей зоне во взведенном состоянии, а нож 8 выведен из нее и находится в откинутом положении, Данное положение ножа 7 обеспечивается за счет перемещения подпружиненной. рейки 13 рычагом 14 от кулачка 15 и зафиксировано фиксатором 16.Гофрирование материала осуществляется в следующей последовательности.Сначала ползун 4 с откинутым ножом 8 перемещается по направляющим 1 в нижнее положение, причем конец рейки 21 подходит к рычагу поворота ножа 8. Перемещение полэуна 4 производится с помощью...
Устройство для изготовления гофрированных кассет
Номер патента: 1359154
Опубликовано: 15.12.1987
Авторы: Батенев, Давыдов, Краскин, Панкратов
МПК: B31F 1/24
Метки: гофрированных, кассет
...пальцы 13 установлены на корпусе 7 перпендикулярно крышке 12. Подвижные пальцы 11закреплены на держателях 10 параллельно неподвижным пальцам,Средство 6 перемещения пальцев, 11расположено на корпусе 7 со стороныступицы 8 и состоит из направляющих14 и 15, в которых установлены с возможностью продольного перемещениялинейный копир 16 и подпружиненная 50зубчатая рейка 17 с зубьями 18 и впадинами 19. Копир 16 снабжен роликом20. На раме 1 установлен пневмоцилиндр 21, на конце штока 22 которогорасположен ловитель 23 ролика 20.Рейка 17 имеет ограничитель 24, пружину 25 и ролик 26 для периодическоговзаимодействия с рычагом 27 управления, Имеется заготовка 28 с гнездами 29 ч стенками 30, а также пружины 31.Устройство работает следующим...
Устройство для гофрирования листового материала
Номер патента: 1362661
Опубликовано: 30.12.1987
МПК: B31F 1/20
Метки: гофрирования, листового
...выполненный в виде крышки состоящей из ребер 3, скрепленных поперечинами 4 и образующих веерообразно расположенные каналы, имеющие всечении переменную по длине прямоугольную форму. Кроме того, устройство снабжено сегментом 5 для заваливания гофр, сформированных между клиньями 2 и ребрами 3, и валиками 6 и7 для протягйвания гофрированного материала. Каждый из клиньев 2, заданных в плиту 1 имеет рабочий профильв виде кривой второго порядка, причем З 5форма этого профиля определяетсяуравнениями, которые представляютсобой координаты параболы, выраженныев параметрическом виде в зависимостиот угла сгиба листового материала: г = (С, +С ) (1-соя Ю) +хР-(С,+С) Ы 1 я 1 п Ы-Р - (С + С ) Ы 3 соя с(50 превышение рабочего профиля клина над...
Пакет многослойного материала
Номер патента: 1377198
Опубликовано: 28.02.1988
Авторы: Лыско, Медведев, Наумов, Шварц
МПК: B31F 5/04
Метки: многослойного, пакет
...элементы 4 выполнены в виде конусообразных риАлений 5, то это повышает изгубную жесткость пакета за.счет сплошного замкнутого профиля,а равнопрочность обеспечивается тем,что рифления 5 имеют Форму круга в 30поперечном сечении и выполнены сосферообраэньми вершинами 6 для клеевого покрытия 3, в результате этогообеспечивается надежное круговое пятно контакта между упрочняющим 4 и 35плоским элементами картонных полотен1 и 2 и равномерное распределениеклея 3 по площади контакта и в прилегающей зоне по сферической поверхности. Это обеспечивает при высыхании клея 3 повышенную прочность. скрепления картонных полотен 1 и 2, таккак клей 3 становится монолитным армирующим кольцевым звеном, представляющим собой в каждом вертикальном сечении...
Агрегат для изготовления гофрированного картона
Номер патента: 1391944
Опубликовано: 30.04.1988
Авторы: Агаев, Акулов, Брагинский, Либман, Лотвинов, Полищук, Тропин
МПК: B31F 1/36
Метки: агрегат, гофрированного, картона
...так и верхнего покровнога листа, Воздухопроницаемое основание ввиде перфорированного элемента 5,поддерживая картон совместно с пане 50лями 3, осуществляет создание воздушной подушки, которая обеспечиваетперемещение картона без трения вэтой зоне при помощи транспортера 7.Кроме того, воздушная попушка осуществляет охлаждение с двух сторон, за5счет чего происходит ускорение полимеризации склеивающего материала.Воздушная подушка, обеспечивая перемещение картона без трения, исключает расслаивание картона, снижает тяговое усилие, Наличие радиаторов 4оциовременно обеспечивает охлаждение внутреннего гофрированного слоя.Комбинированное воздействие поверхностного обдува и радиации аккумулирует энергию охлаждения на последующей второй зоне...
