Устройство для микрокрепированиябумаги
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

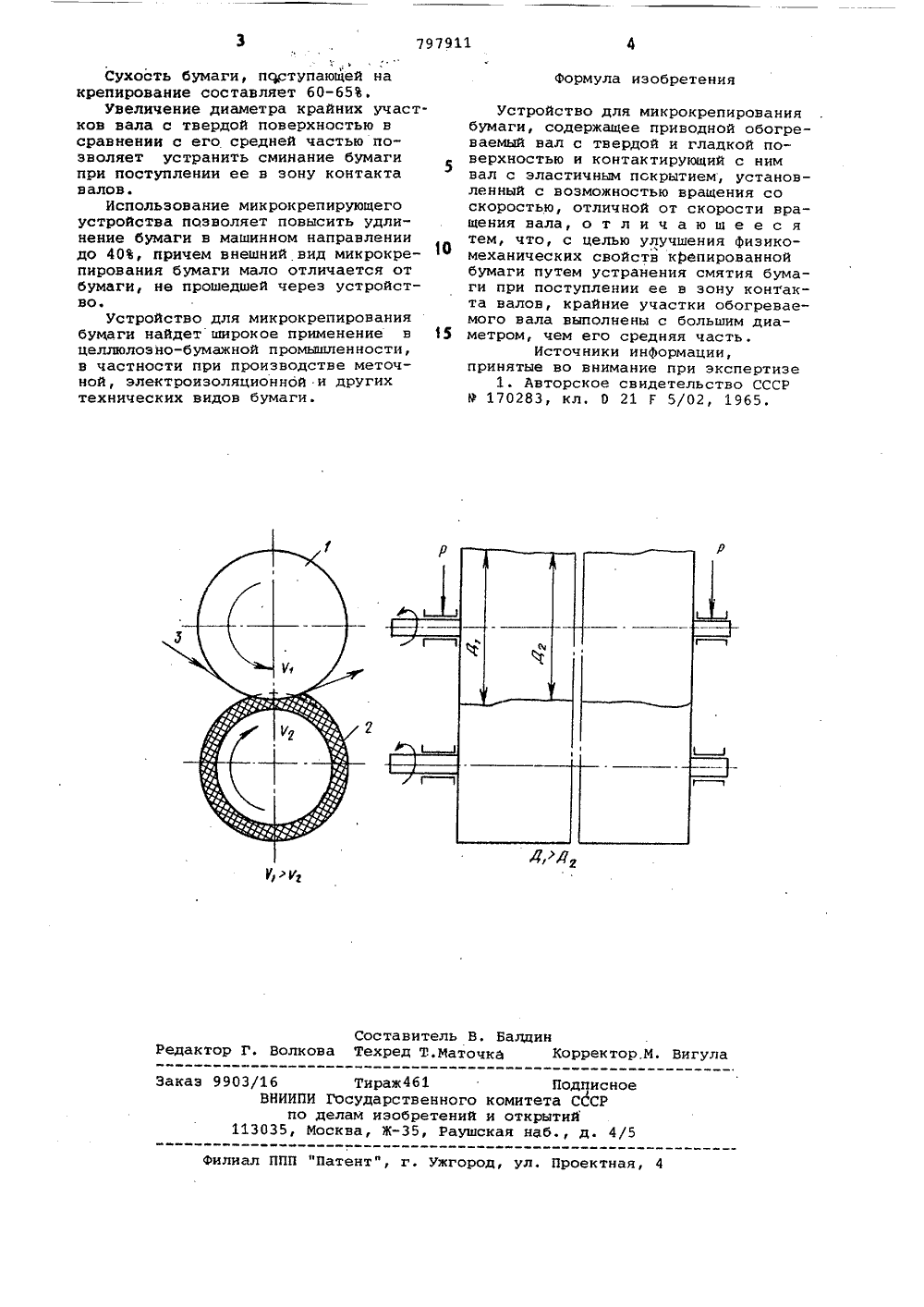

С А Н Й-Е ОП ИИЗОБРЕТЕНИЯ Сефэ Сфватскнх Сфцналнстнческнк Реслублнк(22) Заявлено 2 Я 11,77 (21) 2541445/28-12с присоединением заявки Йо(51 М Кл 3 В 31 Р 1/12 Государственный комитет СССР но делам изобретений н открытий(71) Заявитель Марийский филиал Всесоюзного научно-исследовательского института целлюлозно-бумажной промышленности(54) УСТРОИСТВО ДЛЯ МИКРОКРЕПИРОВАНИЯ БУМАГИ 25 Изобретение относится к целлюлозно-бумажной промышленности, а именно к устройствам, служащим для повышения удлинения бумажных материалов.Известно устройство для микрокрепирования бумаги, содержащее приводной обогреваемый вал с твердой и гладкой поверхностью и контактирующий с ним вал с эластичным покрытием, установленный с возможностью вращения со скоростью, отличной от скоуости вращения обогреваемого вала 11 .Недостатком данного приспособления является то, что на полотне бумаге при поступлении ее в зонъ 15 контакта валов образуются диагонально расположенные складки и происходит сминание бумаги.Данное явление объясняется тем, что смешение поверхности эластично го покрытия в эсне контакта валов, происходящее иэ-за разности их окружных скоростей, в средней зоне несколько больше, чем по краям.Цель изобретения - улучшение физико-механических свойств крепированной бумаги путем устранения смятия бумаги при поступлении ее в зону контакта валов устройства для микрокрепирования бумаги. 30 Поставленная цель достигается тем,что крайние участки обогреваемоговала выполнены с большим диаметром,чем его средняя часть,Размеры данных участков вала (ширина и разность диаметров в сравнениисо средней частью вала) выбираются взависимости от твердости и толщиныэластичного покрытия, соотношенияскоростей валов устройства и давления прижима валов,На чертеже схематично изображен .вид устройства для микрокрепированиябумаги, устанавливаемого в сушильнойчасти бумагоделательной машины или всоставе отдельной установки.Устройство для микрокрепированиябумаги имеет обогреваемый вал 1 ствердой и гладкой поверхностью и сбольшим в сравнении со средней частьюдиаметром крайних участков.Вал 2, выполненный с эластичнымпокрытием толщиной 25-30 мм, и твердостью 40-45 по Шору, вращается снесколько меньшей окружной скоростью,чем вал 1.Разница в окружных скоростях вращения валов устанавливается от 5 до40 в зависимости от требуемого удлинения бумаги.797911 Формула изобретения Составитель В, БалдинВолкова Техред Тиаточка Корректор.М. Вигул едакт Тираж 461 Подписно ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/аказ 9903/16ВНИИ илиал ППП "Патент", г. Ужгород, ул. Проектная,Сухость бумаги, поступающей на крепирование составляет 60-65.Увеличение диаметра крайних участков вала с твердой поверхностью в сравнении с его средней частью позволяет устранить сминание бумаги при поступлении ее в зону контакта валов.Использование микрокрепирующего устройства позволяет повысить удлинение бумаги в машинном направлении до 40, причем внешний вид микрокрепирования бумаги мало отличается от бумаги, не прошедшей через устройство.Устройство для микрокрепирования бумаги найдет широкое применение в целлюлозно-бумажной промышленности, в частности при производстве меточной, электроизоляционной и других технических видов бумаги. Устройство для микрокрепированиябумаги, содержащее приводной обогреваемый вал с твердой и гладкой поверхностью и контактирующий с нимвал с эластичным покрытием, установленный с возможностью вращения соскоростью, отличной от скорости вращения вала, о т л и ч а ю щ е е с ятем, что, с целью улучшения Физикомеханических свойств крепированнойбумаги путем устранения смятия бумаги при поступлении ее в зону контакта валов, крайние участки обогреваемого вала выполнены с большим диа метром, чем его средняя часть.Источники инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 170283, кл. 0 21 Е 5/02, 1965.
СмотретьЗаявка
2541445, 09.11.1977
МАРИЙСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НА-УЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕ-НИЯ ЦЕЛЛЮЛОЗНО БУМАЖНОЙ ПРОМЫШ-ЛЕННОСТИ
КУЗНЕЦОВ ЕВГЕНИЙ АЛЕКСАНДРОВИЧ, НОВИКОВ ВЕНИАМИН ИВАНОВИЧ, РЯБКОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, ХЛАМЕНКО АЛЬБЕРТ СЕРГЕЕВИЧ
МПК / Метки
МПК: B31F 1/12
Метки: микрокрепированиябумаги
Опубликовано: 23.01.1981
Код ссылки
<a href="https://patents.su/2-797911-ustrojjstvo-dlya-mikrokrepirovaniyabumagi.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для микрокрепированиябумаги</a>
