B29H 5/10 — B29H 5/10

Номер патента: 456745

Опубликовано: 15.01.1975

Авторы: Крейцберг, Лопатин, Нетяга

МПК: B29H 5/10

Метки: кольцевых, невулканизованных, подачи

...разжимные патроны 10 и 11 с шарнирными захватами 12. Разводят захваты 12 кольцевыми цневмокамерами 13 через толкатели 14, а сводят - пружинами 15. В консоли размещены силовые цилиндры 16 и 17 с поршнями 18 и 19, штоки 20 и 21 которых соответственно связаны с направляющими втулками 8 и 9,Привод вращения патронов 10 и 11 выполнен в виде приводного фрикционного ролика 22, периодически взаимодействующего с обрезиненными роликами 23 и 24 направляющих втулок 8 и 9, и поджимается пневмоцилиндром 25, смонтированным на раме 26. Вращение фрикционному ролику 22 передается через цепную передачу 27 от электродвигателя 28, также установленного на раме 26. Для фиксирования вентиля камеры по шаблону имеется датчик 29.Устройство работает следующим...

Номер патента: 510382

Опубликовано: 15.04.1976

Авторы: Ионов, Прозоровский

МПК: B29H 5/10

Метки: герметизации, ездовой, камеры, процессе

...толкатель 12 отведен кулачком 10 в крайнее левое положение, съемное плечо в двуплечего рычага 6 также находится в крайнем положении, а запирающая головка 4 прижата к седлу 3,Сырая камера 17 находится на шаблоне питателя (на чертеже не показан), а торец стебля ее вентиля 18 - в его уплотнительном гнезде, через которое производится поддув камеры до заданного размера. Профиль шаблона питателя повторяет профиль пресс-формы 15. Конструкция уплотнительного гнезда питателяаналогична конструкции уплотнительного гнезда 16 пресс-формы 15. Цикл начинается с приближения шаблона 2 устройства для загрузки к шаблону питателя. При этом первым торца шаблона питателя касается кулачок 8 двуплечего рычага 6, последний поворачивается и отводит головку...

Номер патента: 524701

Опубликовано: 15.08.1976

Авторы: Ионов, Прозоровский

МПК: B29H 5/10

Метки: автокамер, вулканизации, герметизации, пресформе

...2 разведены.Сырую автокомеру 16 с приклеенным к46ней резиновым фланцем 17 и привулканиэованным к нему вентилем 18 загружают впресс-форму 15,загрузчикомприближаю-шимся к торцу раскрытой пресс-формы. Приразгрузке вентиль 18 входит в гнездо прессформы и через заходные скосы.7, в головку ф3, не задевая раздвинутых кулачков 2, Зосчет упругости резинового фланца 17, стремящегося выпрямиться нижшй торец вентиля 18 располагается выше уплотняюшейсферической поверхности герметиэируюшегоподпятнико а головки 3 (см. фиг. 3),После загрузки толкотель 19 загрузчика,нажимает но свободное плечо коромысла 14шарнирной распорки, поворачивая коромыслодо упора в толкотель 1 9 его второго пле- фбча. Прп этом обо рычага 13 и 14 шарнирной роспорки...

Номер патента: 531756

Опубликовано: 15.10.1976

Авторы: Ельцова, Казанцев

МПК: B29H 5/10

Метки: автокамер, вулканизации, пресс-форма

...на п нительный элемент вып ста 4,На фиг. 1 показана пр форма, продольный разрез рез по А - А на фиг. 1. Пресс-форма для вулканизации автокамер содержит полуформы 1, 2 и взаимодействующий с вентилем автокамеры механизм подачи сжатого воздуха в полость автокамеры, который имеет штуцер 3 и выполненный разъемным в продольном направлении, из двух частей 4, 5, корпус, в котором установлен уплотнптельный элемент 6 пз фторопласта 4. Части 4, 5 корпуса смонтированы на полуформах 1, 2 с помощью винтов 7. Работа пресс-формы осуществляется следу- ющим образом,Заготовка автокамеры 8 помещается в одну из полуформ, например, в полуформу 1, при этом вентиль 9 устанавливается в части 4 корпуса механизма подачи сжатого воздуха в полость а...

Номер патента: 401109

Опубликовано: 25.10.1976

Авторы: Баденков, Барабанов, Журавлев, Иванов, Казанцев, Кеперша, Кравцов, Павлов, Полетаев, Соколов

МПК: B29H 5/10

Метки: вулканизатор, многопозиционный

...12, Промежуточные вулканизационные элементы 6 также с помощью роликов 8 установлены на направляющей 9 станины 1, На корпусах 12 имеются ролики 15, упираюб шиеся в направляющую 16 станины и предназначенные для предотвращения перекоса при закрывании байонетных затворов. В кор- пусах 12 закреплены правые 17 и левые 11 полуформы. Между каждой парой полуформ 11 и 17 по их внутреннему диаметру расположена регулируемая опора, состоящая из клиновых секторов 18, регулировочных винтов 19, опор 20 и опорного кольца 21, объединяющего клиновые ф секторы и имеющего пазы для прохода ре гулировочных винтов. Опоры 20 установлень в пазах правой полуформы 17.Чашеобразный корпус 22 крайнего вулканизационного элемента 5 неподвижно ус" 2 С тановлен на станине...

Номер патента: 633745

Опубликовано: 25.11.1978

Авторы: Баденков, Ионов, Казанцев, Кеперша

МПК: B29H 5/10

Метки: вулканизации, камер, пневматических, шин

...с крайним левым.вулканизационным элементом 1. Байонетный затвор 2сочленяет левую полуФорму 10 и вулканиэационный элеМент 1,В автокамеру подается воздух, впаровые камеры левой полуФормы 10 ивулканиэационного элемента 1 - пар,По окончании цикла вулканиэации байонетный затвор 2, соединяющий 5 крайний левый вулканиэационный элемент 1 и следущщий за ним, размыкает эти элементы. Гидроцилнндр 8 отодвигает левую полуФорму 10 и крайний левый вулканизационный элемент 1, На 20 крайний левый вулканизационный элемент 1 навешивается заготовка. Гидроцклиндр 8 перемещает левую полу- Форму вместе с левым крайним вулканизационным элементом 1 в первоначаль-, ное положение до соприкосновения левого крайнего вулканизационного элемента 1 со...

Номер патента: 680902

Опубликовано: 25.08.1979

Авторы: Ермошин, Иванов, Камзолов, Полетаев, Размолодин, Соколов, Щадин

МПК: B29H 5/10

Метки: вулканизатор, многопозиционный

...на станине 24. Подвижные секции 2 и 4 корпуса снабжены опорными роликами 25 и поддерживающими роликами 26. С помощью опорных роликов 25 секции установлены на направляющих 27 станины 24 с возможностью перемещения по ней. Поддерживающие рслики 26, взаимодействующие с направляющими 28 станины 2.4, служатдля поддерживания секций 24 корпусав заданном положении относительностанины 24 вулканизатора. Вулканизатор оборудован подвижным переэарядчиком 29 пресс-Форм 1. Секции 2,3, 4 корпуса ил";вот теплоиэопяцию 30. ,Перед вулканиэацией проводится монтаж секций корпуса с пресс-Формами 1. На станине 24 вулканизатора с помощью опорных 25 и поддерживающих 26 роликов монтируется крайняя секция 2 корпуса с установленной в ней полуформой 18. Часть 5...

Номер патента: 735423

Опубликовано: 25.05.1980

Авторы: Ермошин, Камзолов, Размолодин

МПК: B29H 5/10

Метки: вулканизации, камеры, пресс-форма

...фиг. 1 изображена предлагаемая пресс-форма в исходном положении, продольный частичный разрез; на фиг. 2 - то же, в рабочем положении; на фиг. 3 разрез А - А на фиг. 2,Пресс-форма для вулканизации камеры содержит неподвижно и подвижно установленные полуформы 1, 2. В неподвижно установленной полуформе выполнен радиальный паз 3 для вентиля заготовки камеры. Соосно с отверстием для вентиля установлены штуцер 4 линии подачи воздуха в полость заготовки камеры и подпружиненная в радиальном направлении коническая головка 5, воздействующая на вентиль.В пресс-форме имеется ограничитель поперечного смещения вентиля заготовки камеры, который выполнен в виде ролика 6 с вогнутой рабочей поверхность а, радиус кривизны которой соответствует...

Номер патента: 821189

Опубликовано: 15.04.1981

Авторы: Виноградов, Захарченко, Лотоцкий, Рафальский, Чуприна

МПК: B29H 5/10

Метки: вулканиза-ционного, заготовкамиавтокамер, питания, поддутыми, пресса

...посадки заготовок автокамер.Захватывающий орган 7 выполнен ввиде захватов 11, шарнирно связанныходними концами с центральным стаканом 6, имеющих на свободных концахполки 12 и привод 13 для разведениязахватов 11, установленный в центральном стакане б по его оси.В наружном кольцевом элементе 850выполнены прорези д для прохода полок 12 захватов 11, а на центральном стакане б в соответствии с расположением прорезей д закреплены сухари 14 с рабочей поверхностью е, соответ-ствующей конфигурации вырезанных участков наружного элемента 8.Направляющая 3 поворачивается спомощью гидроцнлнндра 15, воздействием зубчатой рейки 1 б на зубчатое 60 колесо 17. Стакан б перемещается от гидроцилиндра 18 по направляющим 19.Устройство работает следующим...

Номер патента: 861093

Опубликовано: 07.09.1981

Авторы: Нуриев, Щадин

МПК: B29H 5/10

Метки: вулканизатор, ездовых, камер

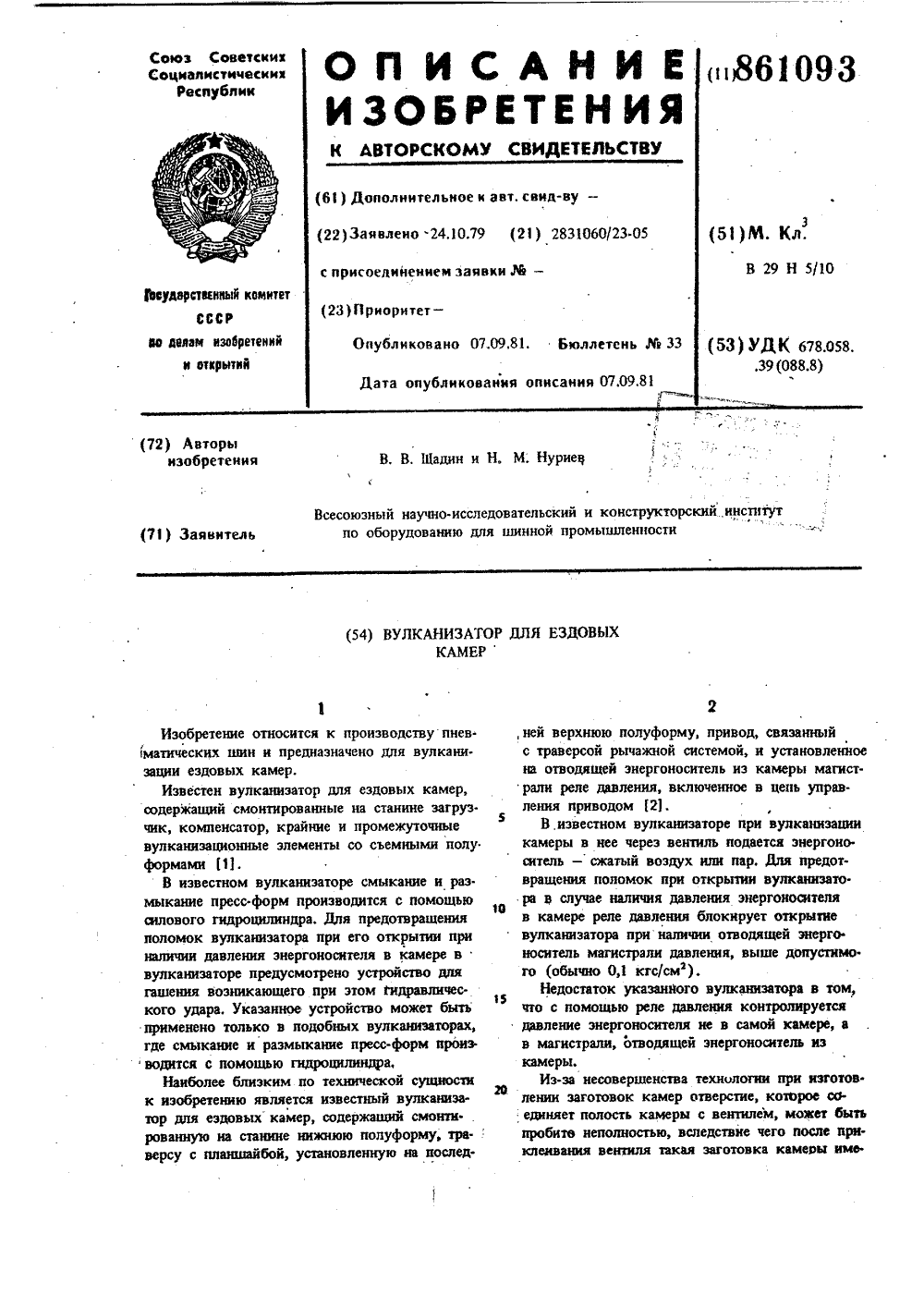

...горячийэнергоноситель.Цель изобретения - предотвращение поломки вулканизатора и повышение безопасностиего обслуживания,23Для достижения поставленной цели в вулканизаторе для ездовых камер, содержащем смонти 1 ованную на станине нижнюю полуформу,траверсу с планшайбой, установленную на последней верхнюю полуформу, привод, связанныйс траверсой рычажной системой, и установленное на отводящей энергоноситель из камерымагистрали реле давления, включенное в цепьуправления приводом, на плоскости разъема верхней полуформы установлены режущие элементы,а в нижней полуформе в соответствии с расноложением режущих элементов выполнены пазыдля размещения лезвий режущих элементов присмыкании полуформ.На фиг. 1 изображен описываемый вулкани.затор с...

Номер патента: 880782

Опубликовано: 15.11.1981

Авторы: Казанцев, Черенков, Шкрум

МПК: B29H 5/10

Метки: автокамер, вулканизации, пресс-форма

...иэ корпуса, выполненного разъемным в продольном направлении из двух час4Предложенная пресс-форма для вулканизацин автокамер позволяет вулканизовать камеры грузовых, тракторных и других шин, вентиль которых не имеет обрезинки, и предотвратить утечки воздуха между ме таллическим вентилем и механизмом подачи сжатого воздуха в камеру. Вследствие этого становится возможной вулканизация камер без дефектов (недопрессовка камер, губка под пяткой вентиля), связанных с утечкой воздуха из камеры. Кроме того, фиксация вентиля за счет его обжима уплотнительными элементами исключает дефекты (складка у пятки вентиля и вмятина вентиля), связанные с вдавливанием вентиля в камеру.15 формула изобретения1,Пресс-форма для вулканизации автокамер по авт....

Номер патента: 297256

Опубликовано: 07.06.1982

Авторы: Баденков, Казанцев, Кеперша

МПК: B29H 5/10

Метки: вулканизаторов, ездовых, загрузки, камеры, полуформы

...подсоединения вентиля камеры к воздушной или паровой магистрали на полуформе установлен золотник, обеспечивающий герметизацию вентиля камеры и подачу воздуха или пара внутрь камеры. лон Зо маГосударственный комитет (23) Приоритет ходном положении (см. фиг. 2) шаб выведен из зазора между полуфор 2. На шаблон навешивается сырая3автокамера 1, При включении электродвигатель 15 вращает винт 13, каретка 12 перемещается вдоль направляющей 16. Электродвигатель отключается, когда каретка останавливается у платформы 2, в которую 5 необходимо загрузить сырую автокамеру. Цилиндр 16 поворота направляющей через рейку 17 и шестерню 18 разворачивает направляющую 14 вместе с кареткой, штангой 11, полой осью 5 и шаблоном 3 с авто камерой 1 в зазор...
