B29H 19/06 — B29H 19/06

Номер патента: 509462

Опубликовано: 05.04.1976

Авторы: Голиков, Колхир, Поляков, Чуксин

МПК: B29H 19/06

Метки: регенерации, резины

...установлен на траверсе 13, а шток 17 связан с приемной камерой 14, цилиндрическиенаправляюшие 6 в средней части имеют резьбу, на 25 которую навернуты упорные гайки 18, на резьбовую часть штока 17 навернута упорнаягайка 19.В приемной камере 14 установлены опрыскиватели 20, служащие для охлаждения выходящего регенерата резины.Кольцевой рабочий зазор на конусных участках фиксируется контрольным механизмом (на чертежах не показан). 35Устройство для регенерации резины ра - ботает следующим образом.Исходный материал в виде измельченнойвулканизованной резиновой крошки в смеси с реагентами загружают в корпус 2, 40 где его захватывают червяки 1, тцательно перемешивают и продвигают разделенным на два потока в кольцевой рабочий зазор...

Номер патента: 606737

Опубликовано: 15.05.1978

Авторы: Баронский, Голиков, Кобызева, Круглов, Петрова

МПК: B29H 19/06

Метки: измельчения, отходов, резиновых

...7, в зазор между дисками.Другой конец вала 24 направляющими шпоиками28 и 29 сопряжен с валом 30, установленным в 20подшипниках 31 стакана 32, Вращение вала 30осуществляется от электродвигателя 33 посредством клиноременной передачи (не показана).Для изменения зазора между дисками 10 и11 перемещением пиноли 26 на одном конце ее 2имеется резьба, на которую навинчено червячноеколесо 34. Перемещение червячного колеса 34ограничено в осевом направлении буртом стакана32 и опорной поверхностью станины 9. Для приведения во вращение червячного колеса 34 служит 30червяк 35 с закрепленным на нем маховичком 36.На подвижном диске укреплены лопатки 37,предназначенные для вывода материала из кожу.ха 18.Неподвижный диск 10 имеет центральное за....

Номер патента: 680907

Опубликовано: 25.08.1979

Авторы: Баронский, Голиков, Кобызева, Круглов

МПК: B29H 19/06

Метки: вулканизованной, измельчения, резины

...поверхностью б имеют значения меньше 90Для загрузки обрабатываемым материалом в корпусе 1 смонтирован бункер 10.Устройство работает следующим образом. Обрабатываемяй материал (вулканизованную резину, например реэинокордные полосы, вырезанные из шин)подают в загрузочный бункер 10.Попадая на вращающиеся навстречу друг Оцругу валки 2. и 3 с наборами дисков4, он прижимается к дискам 4 барабаном 9, вращающимся в направлении,способствующем продвижению материала в зону резания между валками. 15При этом для лучшего продвиженияматериала линейная скорость. на образующей цилиндрической поверхностибарабана 9 задана большей, чем линейные скорости образующих поверхностейб дисков 4.Прижатый к дискам барабаном 9 материал благодаря наличию на...

Номер патента: 730600

Опубликовано: 30.04.1980

Авторы: Гордиенко, Колхир, Красильников, Кузьмичева, Морозенко, Проволоцкий, Складоновский, Чумак

МПК: B29H 19/06

Метки: измельчения, резины, утильной

...содержит установленчый на раме 1 захватный орган 2 в виде установленных в корпусе 3 приводных сопряженных зубчатых шестерен 4 и 5 и направляющей б. б Зчбчатые шестернями 4 н 5 установлены с межцентровым расстоянием А, большим суммы радиусов Й 1 и Й их окружностей выступов зубьев, т. е. зубчатые шестерни 4 н 5 установлены без зацепления. Для увеличения объема между зубьями шестерен шестерни 4 и 5 выполнены с разными модулями, причем модуль одной из шестерен выбран в пределах 0,5 - 0,95 модуля второй,На раме 1 установлена также измельчи Ь тельная головка 7, состоящая из корпуса 8, крышки 9 и режущего органа, выполненного в виде набора шлифовальных кругов 10, которые приводятся во вращение от индивидуального привода (па чертеже не пока...

Номер патента: 568240

Опубликовано: 07.10.1980

Авторы: Голиков, Козодаев, Муратов, Смирнов

МПК: B29H 19/06

Метки: измельчения, покрышек

...выполненный в виде установленной на направляющих 11 2 подвижной каретки 12, расположенной между рольгангами 13 и 14, которые имеют ограничительные подпружиненные шеки 15 для центрирования покрышки при приеме ее на каретку 12. ЭОРольганги 13 и 14 соединены с роль- гангом 16, также имеющим ограничительные шеки 17, настраиваемые на определенный типоразмер покрьпцки. Ропьганг 16 можно настраивать под углом с помощью поворотной рамки 18, что обеспечивает подачу покрышки на каретку под действием ее собственного веса.Каретка 12 выполнена в виде корпуса 19, подвижной ппиты 20 и снабжена центрирующими роликами 21, смонтированными на плите 20, Плита 20 с центрирую-шими роликами 21 имеет возможность вертикального перемещения от силового цилиндра...

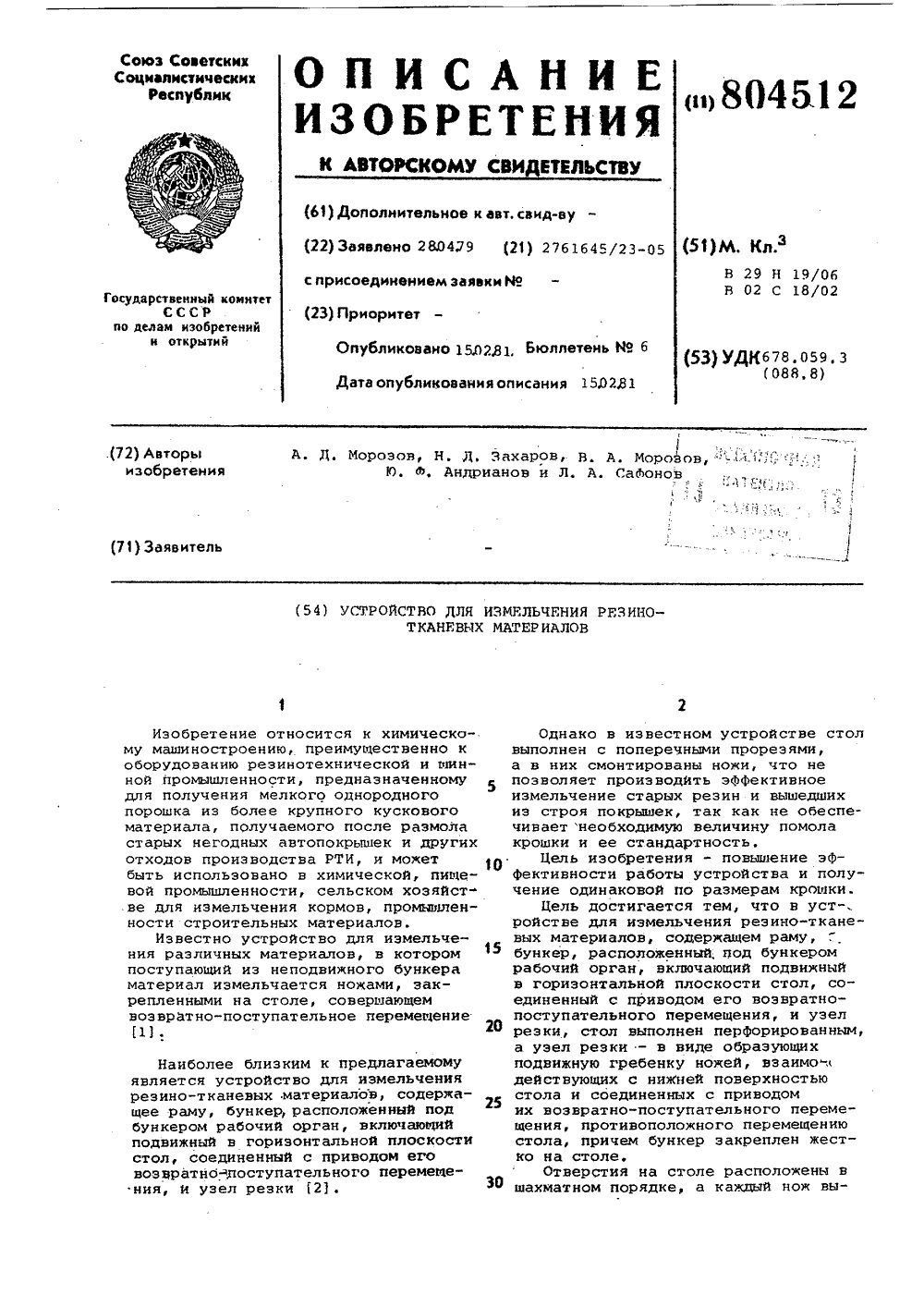

Номер патента: 804512

Опубликовано: 15.02.1981

Авторы: Андрианов, Захаров, Морозов, Сафонов

МПК: B29H 19/06

Метки: измельчения, резинотканевых

...движение поотношению к столу 3, Гребенка 7 ножейукреплена н салазках 8 и приводитсян движение шатунно-кривошипной системой 9 от клиноременной передачи 10и мотора 11, Бункер 12 второй стадииизмельчения расположен на подвижномстоле 13, укрепленном в салазках 14с возможностью ноэнратно-поступательного движения от шатунно-кривошипной системы 15 и мотора 1 б. Стол13 имеет сквозные калиброванные отверстия, расположенные в шахматномпорядке, диаметром не более 4 мм.Под столом 13 расположены Ч.-образныеножи, собранные в гребенку 17 с шагом не более 10 мм и углом реза 30Гребенка 17 ножей укреплена в салазках 18 и приводится в движение посредством шатунно-кривошипной системы 19 от мотора 11, Под второй стадией измельчения...

Номер патента: 812594

Опубликовано: 15.03.1981

Авторы: Гордиенко, Колхир, Красильников, Морозенко, Проволоцкий, Складоновский, Смирнов

МПК: B29H 19/06

Метки: измельчения, резиновыхизделий

...предварительно напряженные .тела требуют меньшей энергии для их разрушения. К движущейся поступательно или вращающейся покрыаке под водят пористый абразивный круг, перекрывающий по ширине измельчаемое иэделие. Вращающийся абразивный круг срезает слой: резины, который превращается в стружку и удаляется из зоны резания Чтобы не возникали высокие температуры в зоне резания, не происходило. заклинивание и эалипание стружки, а также обеспечивалось оперативное удаление стружки иэ зоны резания, в зону контакта круга с изделием через поры круга подают воду под давлением 2-4 кгс/см , например через полый вал в центр круга, откуда вода центробежными силами будет устремляться через поры круга к его периферии. Скорость круга выбирают в пределах...

Номер патента: 844369

Опубликовано: 07.07.1981

Авторы: Молоков, Обыденников, Сафонов

МПК: B29H 19/06

Метки: измельчения, изношенныхпокрышек

...Подшипники переднего валка имеют регулировку величины рабочего за. зора между валками 1 и 2. Привод валков осуществляется от электродвигателя (на чертежах не показан) через шестерню 3 редуктора и шестерню 4 заднего валка 2,Передача вращения от заднего 2 валка к переднему 1 производится через шестерни 5 иРабочие поверхности валков образованы набором сменных сегментных вставок 7, установленных по периметру валков в продольных пазах корпусов 8 и связанных с последними по типу соединения 9 ласточкин хвост. По концам валков вставки 7 зафиксированы разрезными кольцами 10, прикрепленными к валкам болтами (на чертежах не показаны).Рабочая поверхность сегментных вставок выполнена рифленой с расположенной под углом а = 5 - 15 к продольной оси...

Номер патента: 870182

Опубликовано: 07.10.1981

Автор: Морозов

МПК: B29H 19/06

Метки: измельчения, резинотканевых

...переЭта цель достигается тем, что устройство для измельчения резино-тканевых материалов, содержащее корпус с бункером и горловиной для загрузки, расположенный под бункером в корпусе рабочий орган, включающий перфорированный стол и взаимодействующий с его, нижней поверхностью узел резки, снабжено расположенным над столом ворошителем плунжерного типа, ири этом стол жестко закреплен в корпусе, а узел резки выполнен в виде поворотного от привода плавающего диска с ножами.При этом ножи диска расположены под углом 20 к плоскости реза. Крооме того, диск выполнен подпружиненным к столу. 15На фиг.1 показан общий вид устройства 1 на фиг.2 - диск с ножами, разрез сбоку спицы с ножом.Устройство имеет корпус 1, бункер 2, на котором монтируется привод...

Номер патента: 925670

Опубликовано: 07.05.1982

Авторы: Гордиенко, Колхир, Морозенко, Проволоцкий

МПК: B29H 19/06

Метки: измельчения, изношенных, резиновых

...установлено, что время измельчения при номинальной скорости подачи зависит от толщины измельчаемого материала. Чем толще резина, тем больше частота импульсов и меньше время номинальное. В каждом отдельнэм случае параметры обработки подбираются при разработке технологического процесса измельчения. Номинальная скорость при заданной толщине также устанавливается заранее. В процессе опробывания предложенного способа установлено, что при ширине полосы 300 мм номинальная скорость подачи ее на абразивный круг в зависимости от толщины будет 65Толщина полосы, ММ Скорость подачи, м/мин 10 10 20 30 40 50-60 70-80 2,590-100 2Приведенный ряд установлен экспериментально, при этом измерялись перегрузки электродвигателя привода инструмента и...

Номер патента: 1006269

Опубликовано: 23.03.1983

Авторы: Баронский, Голиков, Поляков, Чуксин, Щербаков

МПК: B29H 19/06

Метки: измельчения, покрышек

...того, машина снабжена дополнительными верхним и нижним прижимными валками, ножом для распускания покрышки и роторным режущим устройством, установленными диаметрально противоположно относительно механизма зажима покрышки.При этом центрирующие элементы механизма зажима покрышки выполнены в виде рычагов и установлены на плите шарнирно, а другими концами шарнирно соединены со штоком силового цилиндра, причем плита закреплена на корпусе силового цилиндра с возможностью вращения относительно последнего.На фиг. 1 изображена схема предлагаемой машины, общий вид; на фиг. 2 - то же, вид сверху; на фиг, 3 - рабочее положение прижимных валков с ножом для распускания покрышки; на фиг. 4 - сечение А-А на фиг. 3; на фиг. 5 - вид Б на фиг, 4;10 на фиг....

Номер патента: 1034922

Опубликовано: 15.08.1983

Авторы: Бабенко, Бондаренко, Веркин, Назаренко

МПК: B29H 19/06

Метки: автопокрышек, изношенных, переработки

...когда энергия ударапримерно вдвое меньше по сравнениюс рекомендуемой:для разрушения недеформированных покрышек. В противномже случае разрушается и хордовыйкаркас. Струшивание резины с дефор-,мированной покрышки осуществляетсягораздо быстрее, чем полное дробление охлажденной, но не деформированной покрышки,Таким образом, предлагаемый способ является менее энергоемким, более производительным и позволяет15 получать при разрушении покрышкидо 80-90 резины, практически незасоренной волокнами корда, а такжесохранить тканевый и металлокордыв виде неразрушенного каркаса. На20 каркасе остаются кусочки резины,практическй потерявшие связь с кордом зависящие на отдельных нитях).Для удаления потерявший жесткостькаркас пропускают через вальцы...

Номер патента: 1130494

Опубликовано: 23.12.1984

Авторы: Зверев, Кискин, Кузнецова, Левченко, Нагорный, Прохоров, Раченков, Шик

МПК: B29H 19/06

Метки: композиция, эластичных

...+ 15 С; 280+5 С; 36515 С.Химический состав смолообраэного отхода производства фталевого ангидрида: С = 82,807.; 0 = 13107; Н = = 4,07.Примеры составов предлагаемой и известной композиций для получения эластичного материала приведены в табл. 1.Физико-механические свойства материала иэ предлагаемой композиции (.примеры 1-5) в сравнении со свойствами материала из известной .компо зицин приведены в табл, 2,Как показывают результаты испытаний образцов материалов по примерам 2-4 коэффициент их теплового старения на 0,1-0,2 выше по сравнению с известной композицией. Время же начала подвулканизации данных образцов на 8-15 мин (или в 1,5-1,9 раза) больше, чем у образца из известной композиции. При этом показатель твердости образцов по примерам...
