B21H 1/12 — колец для шариковых или роликовых подшипников

Номер патента: 1025476

Опубликовано: 30.06.1983

Авторы: Барт, Вейзе, Гюнтер, Заган, Мюллер, Хершнер, Хирт

МПК: B21H 1/12

Метки: автомобилей, больших, венцов, колец, поворотных, подшипников, преимущественно, прицепов, шариковых

...протягиванииисходного материала или при металлорежущем производстве.С этой целью согласно способу з 0 изготовления больших колец шарикоподшипников преимущественно для поворотных венцов прицепов автомобилей, при котором горячей прокаткойиз прутковой стали получают профилированные элементы, имеющие полкии шаровую канавку для шаровой цепи,соединяющей верхнее и нижнее кольцаповоротного венца геометрическимзамыканием, затем эти элементы 40 изгибэют В кОльцО и свариВают Встыкпри прокатке получают профиль, укоторого свободные концы полок 5и 7 расположены сначала в одной плоскости коаксиально, и полки напротив 45 внутреннего радиуса б образуют совместную точку пересечения и располоежны. под углом, близким к прямому,а после. изгибания в кольцо...

Номер патента: 459025

Опубликовано: 23.08.1985

Авторы: Богоявленский, Лапин

МПК: B21H 1/12

Метки: закрытой, колец, раскатки

...при ее раскатке и повышения точности кольца, заготовкуперед раскаткой запрессовывают внутрьобоймы.Редактор Л.Утехина Техред И.Асталощ Корректор А.Тяско Заказ 5769/3 Тираж 647 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г,Ужгород, ул.Проектная, 4 1 45902Изобретение относится к обработке металлов давлением и может быть использовано при раскатке кольцевых заготовок.Известен способ закрытой раскатки колец, йри котором кольцевую заготовку загружают в обойму свободно (с зазором), после чего осуществляют раскатку.Однако при таком способе в начале 1 О раскатки кольцевая заготовка может отклоняться под некоторым углом 5 2к плоскости вращения обоймы, в...

Номер патента: 1299699

Опубликовано: 30.03.1987

Авторы: Буркин, Григорьян, Киргизов, Контер, Коросташевский, Осокин

МПК: B21H 1/12, B21K 1/04

Метки: колец, подшипников, радиально-упорных

...разъемное, заготовка,на которой выкатывается желоб, идетна два полукольца, Глубина окончательного желоба Ь = 33 мм; радиусР = 9 мм,Заготовки изготавливали с предварительным формированием желоба методом токарной обработки по известному и предлагаемому способу с различной Ь (см, таблицу). Режим низкотемпературной термомеханическойобработки (НТМО) заготовок: предварительный подогрев до 850 С, нагрев0до 1080 С, посадка на оправку, подостуживание до 600-500 С, выкатка желоба роликами в машине МВ, охлаждение на воздухе до температурыцеха, низкотемпературная обработка(-70 С, 1 ч), отпуск при 60 С,Результаты измерения твердости и коробления представлены в таблице,Коробление выражалось волокнисто" стью на внутреннем диаметре и развалом торцов....

Номер патента: 1733171

Опубликовано: 15.05.1992

Авторы: Костюк, Тоннэ

МПК: B21H 1/06, B21H 1/12, B23P 23/04 ...

Метки: колец, шарикоподшипников

...нижний ролик 36 опускается в проточку упора 20 и прилегает к ее скосу ), надежно фиксируя осевое положение упора, а следовательно, связанный с ним сепаратор с валками 18 и палец 27 шарнира коромысла 23,Дальнейшее перемещение продольного суппорта вместе с внутренним плунжером 21 сопровождается вращением коромысла 23 вокруг неподвижно зафиксированного среднего его шарнира и, как следствие, синхронным встречным перемещением наружного плунжера 22 со скоростью,.равной скорости плунжера 21. Последнее обстоятельство объясняется равенством плеч коромысла и расположением параллельных осей его шарниров в одной плоскости, т.е, расположением центров шарниров на одной прямой линии, при котором проекции противоположно направленных векторов...

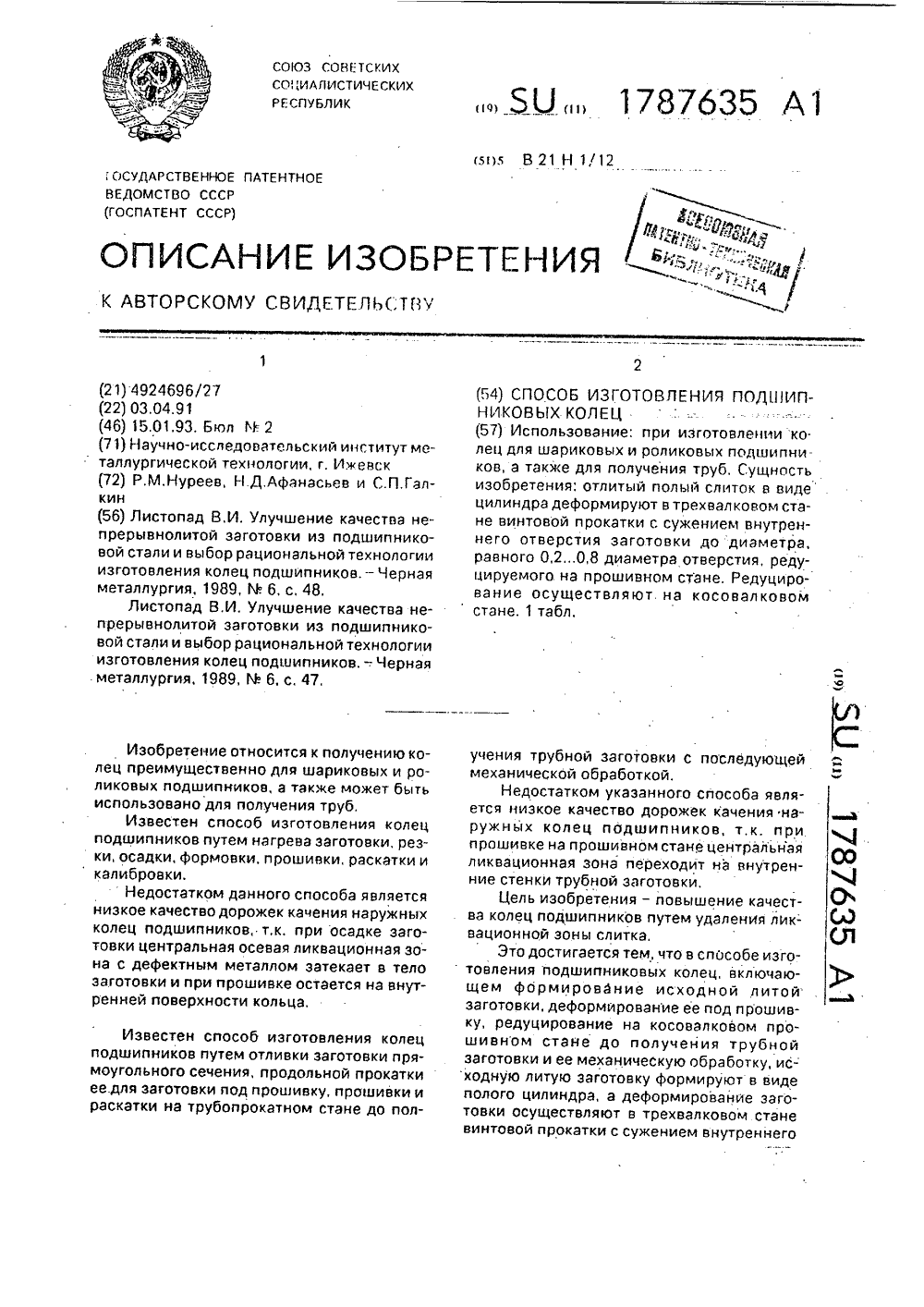

Номер патента: 1787635

Опубликовано: 15.01.1993

Авторы: Афанасьев, Галкин, Нуреев

МПК: B21H 1/12

Метки: колец, подшипниковых

...стенку заготовки между валком и прошивном и одновременно прогладить внутреннюю поверхность получаемой трубной заготовки.Для определения оптимального сужения внутреннего отверстия перед операцией редуцирования на прошивном стане были продеформированы пять заготовок с различным диаметром внутреннего отверстия, Результаты приведены в таблице.Результаты правки показывают, что при соотношении диаметров отверстия после деформирования на трехвалковом стане винтовой прокатки к диаметру отверстия после деформирования на прошивном стане менее 0,2 приводит к образованию дефектов в виде плен и вдавленной окалины, т,к. удаление окалины при прокатке на трехвалковом стане затруднительно из-за малого диаметра отверстия, При соотношении этих диаметров...

Номер патента: 1797510

Опубликовано: 23.02.1993

Автор: Процив

МПК: B21H 1/00, B21H 1/12

Метки: заготовок, кольцевых, профилированных

...при изготовлении заданного количества кольцевых заготовок,Сущность изобретения заключается в том. что при разработке чертежа кольцевой заготовки с торцевыми буртами, ориентированными внутрь ее, толщину исходного листа (т), необходимого для ее изготовления, определяют по соотношению:0 - дЛ - -+ а,где Ь - высота бурта кольцевойзаготовки,мм;0 - внутренний диаметр кольцевой заготовки, мм;5 Д 1 - величина выступания бурта внутрьзаготовки, мм;а - припуск на толщину листа, обеспечивающий формообразование бурта безскладок в угловой зоне; оптимальное(доста"0 точное) значение а = 0,51,0 мм.Предлагаемое соотношение найдено изследующих соображений,Рассмотрим фиг,2, Очевидно, чтодефекты типа складок в угловой внутренней зоне"5 (в области точки О)...

Номер патента: 1803240

Опубликовано: 23.03.1993

Автор: Костюк

МПК: B21H 1/12

Метки: колец, прокатки, шарикоподшипников

...заготовки подводится предварительный крутящий мо 15 мент, величина которого определяетсяхарактеристикой силовых пружин 29, причем плоскость симметрии заготовки совпадает с плоскостью симметрии роликов.Реактивное усилие переднего ролика 820 (фиг. 2) передается с помощью заднего поршня 9 матрице 5 через подшипники 40 ибарабан 3,После прекращения перемещения переднего поршня 8 вследствие упирания про 25 межуточнаго диска 27 в перегородкубарабана, давление в межпоршневом пространстве возрастает, что является сигналом для реверсирования приводногоцилиндра 54 (фиг, 1).30 Пиноль 61 вместе с захватной головкой53 возвращается в исходное положение.При этом скос пиноли прекращает воздействие нэ ролик 64, благодаря чему скобы52 под действием сжатых...

Номер патента: 1821279

Опубликовано: 15.06.1993

Авторы: Зайцев, Сивякова, Хурин

МПК: B21H 1/06, B21H 1/12

Метки: закрытых, калибрах, колец, прокатки

...прокатка внутренних колец роликоподшипников марки 926 10 ГОСТ 83 28-75, имеющих внутренний диаметр 50 мм, ширину 40 мм. Заготовку получали иэ трубы с внутренним диаметром 49 мм, изготовленной из стали ШХ. Шир. ну заготовки, равную В 1, определили по приведенной в заявке формуле. После нагрева в беэокислительной среде расплава соли до температуры пластического состояния сталй ШХ; равной 1050 С, заготовку помещают в устройство прокатки, которое выполнено в виде трех симметричных внешних валков, перемещаемых в радиальном направлении гидроцилиндрами, и одного внутреннего стационарного валка. При этом форма и размерные характеристики валков соответствовали конструктивным параметрам кольца подшипника с учетом припуска на...

Номер патента: 1827894

Опубликовано: 20.09.2005

Авторы: Бутаров, Вербовой, Панин

МПК: B21H 1/06, B21H 1/12

Метки: заготовок, кольцевых, фланцевых

Способ получения фланцевых кольцевых заготовок из малопластичных материалов в одной паре вращающихся и сближающихся между собой валков путем раскатки исходной заготовки прямоугольного поперечного сечения с перемещением металла в радиальном и тангенциальном направлениях при вдавливании профильного валка со стороны фланцев, отличающийся тем, что, с целью расширения технологических возможностей, раскатку заготовки осуществляют до формообразования фланцев, ширину которых определяют по зависимости: где b2 - ширина фланцев при внешнем расположении фланцев;b1 - ширина фланцев при...
