B21C 47/16 — размотка

Номер патента: 804061

Опубликовано: 15.02.1981

Авторы: Дядищев, Сергеенков

МПК: B21C 47/16

Метки: перемотки, проволоки

...обеспечить безобрывную нескручивающуюся перемотку тончайшей проволоки и позволяет решить проблему транспортирования проволоки с постоян ной скоростью диаметром менее 15 мк вагрегатах электротравления, электрополировки и термообработки микропроволоки.Годовой эффект от внедрения одного 4-ниточного агрегата составляет 100 тыс. руб. Формула изобретения 50 ностью взаимодействия с поверхностями размоточной и намоточной катушек,На фиг. 1 показана принципиальная схема устройства для перемотки проволоки (вариант 1); на фиг. 2 - предлагаемое устройство, вид в плане (вариант 1); на фиг. 3 принципиальная схема устройства для перемотки проволоки (вариант 2); на фиг. 4 -предлагаемое устройство, вид в плане (вариант 2),Устройство для перемотки...

Номер патента: 841698

Опубликовано: 30.06.1981

Авторы: Виноградов, Клочкова, Когос

МПК: B21C 47/16

Метки: ленты, перемотки

...на плите 14 смонтированы ролик 15, вал 16, датчик 17 положения кромки ленты и правильная машина 18. Ролик установлен в направляющих 19 параллельно оси барабана разматывателя и кинематически связан с валом, смонтированным в подшипниковых корпусах 20 горизонтально и перпендикулярно осибарабана раэматывателя. На валу закреплены два рычага, которые расположены в одной плоскости и раннонапранлены. Рычаг 21 вэаимо,цейстнует со стержнем 22, закрепленным на разматынателе, а рычаг 23 через ось 24 и кронштейн. 25 - с роликом. Отношение плеч а, а рычагов 21 и 23 прямо пропорциональйо отношению ходов, Д разматынателя и ролика и отношению расстояний от правильной машины до оси разматывателя и ролика. Датчик установлен с воэможностью...

Номер патента: 902895

Опубликовано: 07.02.1982

Авторы: Зориева, Литвиненко

МПК: B21C 47/16

Метки: разматывающее

...40 контактируют с выключателями 39 и поджимаются к ним и разматываемой ленте материала пружинами 41.Выключатели 32 и 39 электрически связаны с электромагнитами 29 и 30 и предназначены для включения или отключения того или иного электромагнита в зависимости от положения и наличия ленты в рулоннице. Устройство работает следующим образом.Рабочий, обслуживающий разматывающее устройство, с катушкой 4 материала подходит к рулоннице со стороны барабана 3 и становится на напольную площадку 7, которая под действием массы рабочего, преодолевая усилие пружин9, опускается и нажимает на педаль 6, связанную через тягу 5 с системой рычагов и разжимными элементами барабана 3 (на чертеже не показаны), При этом сектора барабана 3 сжимаются и катушка...

Номер патента: 961813

Опубликовано: 30.09.1982

Авторы: Куцепалов, Северилов

МПК: B21C 47/16

Метки: лент, разматывания

...постоянство межосевых расстояний между всеми шестью валками. Равенство межосевых расстояний всех валков и ограничение хода поддерживающих валков (фиг. 1) в вертикальной плоскости обеспечивают плотное прилегание их к поверхности рулона 5 при любом изменении радиуса рулона и повторяют все его изменения при вращении рулона вокруг своей оси. Привод устройства обеспечивает вращение четырех внутренних валков, связанных между собой цепной передачей 11 таким образом, что все валки вращаются в одну сторону. Оси всех валков расположены под углом 2 к горизонтальной плоскости основания, что обеспечивает прижатие разматываемого рулона 5 торцом всегда к одной базе 20 и способствует правильному и качественному раскрою рулона на ленты.Узел 7...

Номер патента: 984555

Опубликовано: 30.12.1982

Автор: Григорьев

МПК: B21C 47/16

Метки: проволоки, размотки

...содержит основание 1 с закрепленной на нем втулкой 2, на которой смонтирован тормозной элемент 3, Во втулку 2 на подшипниках 4 вставлена опорная втулка 5, имеющая кронштейны 6 и тормозной диск 7, Внутри опорной втулки 5 размещен стакан 8 с закрепленным на нем опорным диском 9 с пазами. Внутри стакана 8 расположен стержень 10, верхний конец котороговвинчен в стакан 8 и контрится гайкой 11, а нижний конец зажимается цангой 12, конусная часть которой взаимодействует с конусной втулкой 13, На стержень 10 установлена пружина сжатия 14, один конец которой упирается в утолщение стержня 10, адругой - в хвостовик цанги 12 через 40 шайбу 15.Конусная втулка 13 взаимодействует с ножным рычагом 16, закрепленным на оси 17. Механизм прижима и...

Номер патента: 994073

Опубликовано: 07.02.1983

Автор: Ильин

МПК: B21C 47/16

Метки: многошпиндельное, размоточное

...его конца, а кольцевая канавка второго снизу шкива 5 находилась на одной прямой лмнии со второй справа канавкой валика 7 и т.д., чтобы каждый следующий выше устанавливаемый вал 4 со шкивом 5 был смещен влево на ширину между канавками на цилиндрической поверхности упорного валика 7. Таким образом, нить перематываемого материала, раскатавшись с катушки 2, закрепленной на нижнем шпи- деле 1, будет огибать шкив 5, установленный на первом снизу вала 4, и проходить, через первую справа канавку на цилиндрической поверхности упорного валика 7; проходить под ролик первого справа грузика 9 и поступать на первую справа ка. навку на цилиндрической поверхности нж равляюшего валика 8, составляя одну прямую линию. С такой же последовательностью...

Номер патента: 1042836

Опубликовано: 23.09.1983

Авторы: Волков, Вострухов, Земченко, Кокорев, Кулешов, Сидоренко, Тыртов

МПК: B21C 47/16

Метки: двухпозиционный, поворотный, разматыватель

...конца 16 рулонаНедостатком известного разматы 6, смонтированные .на каретке 17, кователя является невысокая производи-. торая связана .компенсаторной пружи"тельность вследствие значительных за- ной 18 с корпусом 7,.трат времени при. переходе от размотки Разматыватель предназначен дляодного рулона к размотке другого ру- подачи. отогнутого конца 16 рулонов 6лона. 20 в тянущие валки 18 сната (не показан).Целью изобретения является повы- Раэматыватель работает следующимФшение производительности путем сокра- обръзом.щения времени при переходе от раз" , После установки рулона на бараЬанмотки одного рулона к размотке дру, рулон Фиксируют разжимом барабанагого. 25 при помощи цилиндра 19 и опускаютпри помощи цилиндра 9 корпус 7 доЦель...

Номер патента: 1029476

Опубликовано: 30.06.1985

Авторы: Кокорев, Кривой, Кулешов

МПК: B21C 47/16

Метки: ленты, размотки, рулона

...на угол,определяемый из,зависимостиТ(33 = -- Ы,г 1 угол наклона рулона;допустимый угол скручивания ленты, при котором возникающие в ленте напряжения не превьппают предел упругости материала ленты; требуемый угол разворота для перевода ленты из вертикального в горизонтальное положение;угол равный -- о12 Такое осуществление способа позволяет уменьшить величину угла скручивания ленты до допустимого прн развороте, ее из исходного вертикальногоположения в горизонтальное для подачи ее в линию трубоварочного стана, вследствие чего значительно уменьшается деформация ленты при размотке и, следовательно, повьппается качество изготавливаемых из ленты труб. На фиг. 1 изображен участок размотки ленты; на фиг. 2 - то же, план; на фиг. 3 - положение...

Номер патента: 1180104

Опубликовано: 23.09.1985

Авторы: Осарков, Первушин

МПК: B21C 47/16

Метки: диаметру, наружному, разматывающее, рулона, центрированием

...- повышение надежности за счет возможности самоустановки рулона на гибком элементе(ветвях).На Фиг.1 показано устройство,общий вид; на фиг.2 - вид А на фиг.1.Устройство содержит установленные 10параллельно в корпусе 1 вал 2 и ось3, смонтированные на валу 2 и оси 3барабаны, каждый в виде набора дисков 4, а также охватывающие диски 4ветви 5. 15Устройство содержит также натяжные устройства для ветвей 5, выполненные каждое в виде цилиндра 6 исочлененной с его штоком звездочки7. Рулон 8 устанавливается перед раз моткой на ветви 5.Вал 2 имеет привод 9. Диаметркрайних дисков 4 каждого набора больше диаметра средних дисков.Устройство работает следующим образом.При включении привода 9 рулон 8вращаясь разматывается и тянущие ролики 10...

Номер патента: 1209332

Опубликовано: 07.02.1986

Автор: Первушин

МПК: B21C 47/16

Метки: диаметру, наружному, разматывающее, рулона, центрированием

...рулона на гибкой элементе(ветвях),На фиг,1 показано устройство,общий вид; на фиг.2 - вид А на .жг.1.Устройство содержит установсенныепараллельно в корпусе 1 вал 2 и ось3, смонтированные на валу 2 и оси 3барабаны, каждый в виде набора дисков 4, а также охватывающие диски4 ветви 5 гибкого элемента.Устройство содержит также натяжные устройства для ветвей 5, выпопценные каждое в виде цилиндра 6, исочлененные с его штоком, звездочки7. Рулон 8 устанавливается передраэмоткой на ветви 5. Вал 2 имеетпривод 9. Крайние диски, смонтированные на валу 2, смещены к его пери 4 ерии относительно соответствующихкрайних дисков, смонтированных наоси 3Устройство работает следующимобразом,Поспе включения привода 9 рулон8, вращаясьразматывается и тянущие...

Номер патента: 1212645

Опубликовано: 23.02.1986

Авторы: Воробьев, Кигель, Шабалин

МПК: B21C 47/16

Метки: разматывания, рулонов

...надежности работы путем снабжения устройства разжимной оправкой для рулона.На фиг.1 изображен. бухтораэматыватель, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - бухторазматыватель с барабаном, смещенным отйосительно плоскости направляющих.Бухтораэматыватель содержит основание 1, снабженное направляющими 2, для удержания рулона от опрокидывания с пазами, приводной ро"лик 3, разжимную оправку 4, снабженную направляющими элементами 5,входящими в подвижное соединение спазом направляющих. Приводной ролик имеет ручной или механическийпривод 6. Раэжимная оправка фиксируется во внутреннем отверстий рулона с помощью разжимных кулачков 7.Лента 8 из бухты подается в оьрабатывающую машину 9, имеющую захватные валки 10.Бухторазматыватель...

Номер патента: 1214261

Опубликовано: 28.02.1986

Авторы: Аксенов, Болдырев, Бронников, Левкин, Маренников, Мосин, Тихоновский, Хейфец

МПК: B21C 47/16

Метки: размотки, рулонного

...шарнирно сочленен с рамой. Длина нижнего плеча рычага О равна расстоянию между осями 8 и 11.Привод качания коромысла 3 выполнен в виде двух соосно расположенных и установленных в общем корпусе силовых цилиндров 13 и 14 с изолированными полостями. Шток цилиндра 13 шарниром связан с коромыслом 3, а шток цилиндра 14 - с рамой 1. Направляющая проводка выполнена в виде планки 15, один конец которой посредством шарнира, ось которого соосна оси ролика 4 и скребка 5, связан с коромыслом 3, а другой конец снабжен соосно расположенными катками 16, установленными с возможностью взаимодействия с копиром 17, жестко смонтированными на раме 1. Длина рычага 7 меньше длины коромысла 3 на сумму радиусов роликов 4 и 6 и зазора 5-10 мм для свободного...

Номер патента: 1258554

Опубликовано: 23.09.1986

Авторы: Васильев, Корнев, Паршин, Трубенкова

МПК: B21C 47/16

Метки: проволоки, рулонах

...устройства (не показан),Рулон транспортируют и устанавливают в зоне размотки. Затем радиаль"но к рулону подводят штыри 3 (фиг, 6)которые входят в зазоры между витками последнего слоя 2, Между штырями3 к виткам последнего слоя подводятв течение 5 - 15 с электромагниты 4,смонтированные на рычаге 5, включаютток и отводят в течение 5 " 30 сдля отгибания конца 6 проволоки(фиг, 3 и 4).При подходе рычага 5 к одному изкрайних положений (фиг. 5) цереднимконцом б, притянутым к электромагниту, с помощью конечного выключатегя 7 подают сигнал-импульс на захват 258554 2тянущими роликами (нижним 8 и верхним 9).Сигналом-импульсом через системууправления подают команду на отводштырей 3, подвод нижнего ролика 8,вращение тянущих роликов 8 и...

Номер патента: 1263382

Опубликовано: 15.10.1986

Автор: Шамов

МПК: B21C 47/16

Метки: бунта, проволоки, размотки

...фиксациибунта, выполненный,в виде размещенных в 20радиальных пазах 13 ползушек 15 с пальцами 16 и рычажных пар в виде шарнирно сочлененных саблевидного рычага7 с отверстиями 18 в нем и скалки 19 со штырем 20.Каждая из скалок 19 шарнирно сочленена с соответствующей цапфой 6, а каждыйсаблевидный рычаг7 - с соответствующимпальцем 16. Каждый из штырей 20 смонтирован с возможностью установки в одномиз отверстий 18.Устройство содержит также узел прижима бунта, выполненный в виде установленного на ступице 14 кольца 2 с резьбовым отверстием 22, обода 23 и связывающих обод23 и кольцо 21 криволинейных спиц 24, атакже смонтированного в резьбовом отверстии 22 резьбового элемента 25 с установочным концом 26. В ступице 14 выполнен кольцевой паз 27...

Номер патента: 1274795

Опубликовано: 07.12.1986

Авторы: Девятко, Железнов, Пименов, Сокольских, Таболин

МПК: B21C 47/16

Метки: полосы, размотки, рулона

...к полосе тянущего усилия, при этом последнее изменяют прямо попорционально тяну 1 цемурадиусу рулона и обратно пропорционально толщине и текушей амплитуде неплоскостности разматываемой полось 1.Г 1 ри размотке полосы общая величинатянушего усилияТ= Т.= Т,где Т = - пЬ Вп - величина тянущего усилия на плоском участке полосы;в-Ь,Т = Ь+р(х) с 1 х - величина тянугцегоо усилия на неплоском участке посг - напряжение на плоском участкеполосы;Ь - толщина полосы;Ба - ширина полосы на плоском участке;В - ширина полосы;ц (х) - функция распределения тянугцихусилий по ширине полости на ее неплоских участках;ЙгОп= О+ О,где гг - напряжение от растяжения полосы на плоском участке;взРст - напряжение от распределения остаточной кривизны на плоском...

Номер патента: 1292864

Опубликовано: 28.02.1987

Авторы: Редькин, Тимохов, Устинов

МПК: B21C 47/16

Метки: задачи, конца, переднего, полосы, ролики, рулона, тянущие

...рычаги6 и 7 раэведецы для свободного прохождения конца полосы между их вертикальными стенками, а ролик 8 и рычагц 8 находятся в отведенном положении,После установки рулона 32 на опорныеролики 2 стол 1 поднимается до своего контакта с ножами 30. При этомгидроцилиндр ц 0 перемещает рычаг 9с роликом 8 до его контакта с рулоном 32. После этого рулон 32 поворачивается опорными роликами 2 по часовой стрелке до тех пор, пока пе"редний конец полосы не окажется между блажами 30 и роликом 8. Затем направление вращения рулона 32 меняется на противоположное, Конец полосыпо рычагам 27 и поверхностям 33 Ь-образных рычагов 6 и 7 подается в каретку 5. После выхода конца полосыиз каретки 5 на расстояние, доста-точное для задачи его в тянущие...

Номер патента: 1324704

Опубликовано: 23.07.1987

Авторы: Комаров, Махлис, Шадрин

МПК: B21C 47/16

Метки: волновода, прямоугольного, размотки

...в себя спицы 16, соединенные с помощью болтов 17 со ступицей 18, в которой смонтирована в подшипниках 9 скалка 5. Ступица 18 фиксируется в гнезде 4 зажим- ными гайками 20. На спице 16 образован паз 21, по которому в небольших пределах (для центровки бухты) перемепгается болт 22 упора-стяжки 23.Устройство работает следующим обра зом.При горизонтальной размотке волновода несущую раму 1 устанавливают на землю и отбрасывают опоры 3.С одной стороны кассеты снимают спицы 16 и укладывают бухту волновода так, чтобы ее внутренний диаметр охватывал упоры-стяжки 23, а затем устанавливают снятые спицы 16 на место.Собраннук) кассету устанавливают в гнездо 4 несущей рамы 1. Г ри этом конец 24 50 наружного витка волновода должен быть направлен в...

Номер патента: 1382529

Опубликовано: 23.03.1988

Автор: Емельянов

МПК: B21C 47/16

Метки: размагничивающее

...8, размещенного в последнемстакана 9 с фланцем 10 с опорнойповерхностью 11 для рулона 3 и сцентрирующим штырем 12, 25Основание 1 установлено ца фундаменте с наклоном упомянутой поверхности 11 Фланца 10 в сторону от Фундамента.На стойке 2 смонтированы цаправляющие ролики 13 для возможностей перемещения корпуса 7 вдоль стойки 2,Устройство работает следующим образом.Разматынающий рулон 3 устанавливают по внутреннему диаметру на центри-,рующий штырь 12, а по наружному диаметру - на опорные ролики 4, при этомблагодаря наклону опорной поверхности 11 Фланца 10 рулон 3 своим тор 40цом прижимается к поверхности 11. От электродвигателя 5 через редуктор 6 приводятся во вращение опорные ролики 4 и от них - рулон 3.В процессе...

Номер патента: 1389902

Опубликовано: 23.04.1988

Авторы: Белобров, Вахрамеев, Каретный, Коваленко, Костяков, Мазур, Погребняк, Тимошенко

МПК: B21C 47/16

Метки: горизонтальной, ложемент, рулонов, установки

...изобретения - повышение надежности.5На чертеже показан ложемент, общий вид.Ложемент содержит смонтированные на станине 1 боковые опоры, а также размещенную между последними центральную опору, которая выполнена в виде Т-образ 1 Г ного элемента с полкой 2 и направляющим штырем 3. Каждая боковая опора выполнена в виде площадки 4 с катком 5, В станине 1 выполнено гнездо 6 для размещения направляюшего штыря 3.Полка 2 шарнирно сочленена скалками 7 с площадками 4. Направляющий штырь 3 размещен в гнезде 6. Катки 5 опираются на горизонтальные участки 8 станины 1. Ложемент работает следующим образом.Рулоны 9 или 10 соответствующих диаметров устанавливаются на полку 2 центральной опоры, при этом последняя опускается вниз своим направляющим штырем 3...

Номер патента: 1391759

Опубликовано: 30.04.1988

Автор: Гуревич

МПК: B21C 47/16

Метки: длинномерного, натяжения

...работает следующим образом.Конец наматываемого материала 18 закрепляют на барабане 19. Затем магериал 18 пропускают между лентами 7 и зажимают Рго, прижимая часть 9 корпуса к чаги 10 через пружины 12. Вращаясь против часовой стрелки, барабан 19 натягивает материал 18.Одновременно благодаря упругим лентам 7 части 9 и 10 корпуса сдвигаются в сторону барабана 19, растягивая пружину 14. Лодтормаживание упругих лент 7 осуществляется при помощи диска 15, который воздействует на ось 5 с роликом 6, замедляя вращение последнего, т,е. дополнительно притормаживая намотку материала, препятствуя его деформации.Технико-экономический эффект от внедрения изобретения по сравнению . с базовым объектом обеспечиваетсяповышением качества...

Номер патента: 1440578

Опубликовано: 30.11.1988

Авторы: Атаманенко, Зинченко

МПК: B21C 47/16

Метки: перемотки, проволоки

...23 намоточной головки (не показана).Разматывание проволоки 24 с катушки 3 происходит за счет тягового усилия, возникающего на концах проволоки 24, закрепленной на шпуле 23, когда включается привод намоточной головки.Усилие натяжения проволоки, наматываемой на шпулю 23, определяется весом блока стабилизатора с роликом 9 и грузом 10, равно половине их веса при положении блока во взвешенном состоянии. Предварительное натяжение проволоки 24 осуществляется натяжением ленты на тормозном барабане 4, которое устанавливается усилием упругого элемента 5 при помощи винтовой тяги 21 и гайки 22.Для установки блока с роликом 9 и грузом 10 во взвешенном состоянии гайкой 18 регулируется усилие пружины 17 и соотьетственно усилие прижатия ленты к...

Номер патента: 1459754

Опубликовано: 23.02.1989

Автор: Якимов

МПК: B21C 47/16

Метки: длинномерного, размотки

...в виде установленной на основании 1 Ч-образной призмы 13, а привод захвата выполнен на поперечине 3 мотор-редуктора, 14 с полой рейкой 15, соединенной с последней плиты 16, размещенного на плите 16 приводного элемента 17, пропущенного сквозь полую, рейку 15 и соединенного с винтом упомянутой пары 4 вала 18, а также конической зубчатой передачи, шестерня 19 которой установлена на приводном элементе 17, а шестерня 20 - на валу 18.На стойках 2 смонтированы направ 45 ляющие элементы 21 для штанг 7.Устройство работает следующим образом.После установки катушки 4 на центрирующую призму 13 включают мотор-редуктор 14, рейка 15 опускает крестовый захват вниз до тех пор, покаштанги 7 не коснутся основания 1. При этом срабатывают конечные...

Номер патента: 1479160

Опубликовано: 15.05.1989

Авторы: Евгиненко, Цымбал

МПК: B21C 47/16

Метки: агрегат, задачи, конца, отгибки, переднего, полосы, разматывателя, технологический

...стол 21. Устройство работает следующим образом.На барабане разматывателя 17 устанавливается рулон 18. Все элементы устройства находятся в исходном, близком к вертикальному, положении (фиг. 7). Включается гидроцилиндр 15 поворота двуплечего рычага 6 со скребком 9, и последний поднимается в крайнее верхнее положение. Подъемный стол 21 загрузочного устройства поднимается до упора в рулон 18, гидро- цилиндр 13 поворота рамы 1 накладывает скребок 9 вместе с прижимным роликом О на рулон 18, а прижимной ролик 12 прижимает верхний виток рулона 18 при ггомоши пневмоцилиндра 16 (фиг. 2).Одновременным включением гидроцилиндра 14 подьема каретки 4 и гидроцилиндра 15 поворота двуплечего рычага 6 со скребком 9 производится отгибка переднего конца...

Номер патента: 1489876

Опубликовано: 30.06.1989

Авторы: Евтушенко, Иванов, Криклий, Левит, Шиловицкий

МПК: B21C 47/16

Метки: моталка, рулона, сдвоенная, широкополосного

...следующим образом.При намотке полосы корпуса 3 и 4 сведены (фиг,1), при этом барабаны76 .4 5 находятся в состыкованном положении и образуют рабочую поверхность на всю ширину полосы,После задачи и захлестывания переднего конца полосы включается привод вращения 16 барабанов 5 и производится намотка рулона 24, После окончания намотки привод вращения 16 отключается, включается силовой цилиндр 8, подвижный элемент 9 которого, проходя через отверстие в ступице 10, поднимает плиту 19 со штангами 18, которые перемещаются в направляющих 17. При этом поднимается стол 7, опирающийся штырями 20 на пружины 21, предварительно сжатые пильками 22. После соприкосновениярулоном 24 стола 7 движение последнего прекращается а плита 19 про" должает...

Номер патента: 1489877

Опубликовано: 30.06.1989

Авторы: Молотков, Мякинин

МПК: B21C 47/16

Метки: катушек, многошпиндельное, мотков, проволоки, размотки

...цилиндрическимгнездом 14 и охватывающего сектор13 сегмента 15, а также упругогоэлемента кручения 16, смонтированного 30с охватом штыря 9 и закрепленногоодним концом на раме 1, а другим -на секторе 13,Цилиндрическая поверхность 17 сег-,мента 15 очерчена из центра, эксцентрично расположенного относительногнезда 14, при этом сектор 13 смонтирован с охватом своим гнездом 14штыря 9,Сегмент 14 выполнен из износостойкого материала.Ось 8 и штырь 9 расположены вплоскости 18, перпендикулярной направлению перемещения. проволоки 7,Угол- это угол, образованныйплоскостью 18 и радиусом, проведен-.ным из центра вращения ролика 11 кточке 19 контакта проволоки 7 с роликом 11Угол Р - это угол, образованный 50плоскостью 18 и радиусом, проведенным из...

Номер патента: 1530280

Опубликовано: 23.12.1989

Авторы: Коломиец, Никитинский, Павликова, Семенюк, Яковуник

МПК: B21C 47/16

Метки: ленты, размотки, рулона

...сочленен с опорной рамой 5, аподвижный элемент 7 - с основаниемблок управления гидроцилиндром(не показан), установленный на основании 1 датчик 8 контроля положенияленты 9, связанный через системууправления с блоком управления гид-роцилиндром, упор 10 с размещеннымв нем датчиком 11 контроля положенияоснования 1, связанный с системойуправления, а также узел 12 правкиленты 9, установленный после ножниц13 и.шарнирно сочлененный шарниром14 с основанием 1.Привод валков 2 осуществляется отмотор-редуктора 15,Устройство работает следующим образом.Рулон 4 устанавливают на валки2 и 3, ленту 9 пропускают через узел12 правки и далее направляют в ножницы 13 и включают мотор-редуктор 15привода вращения валков 2. При отклонении ленты 9 от...

Номер патента: 1549631

Опубликовано: 15.03.1990

Автор: Дерягин

МПК: B21C 47/16

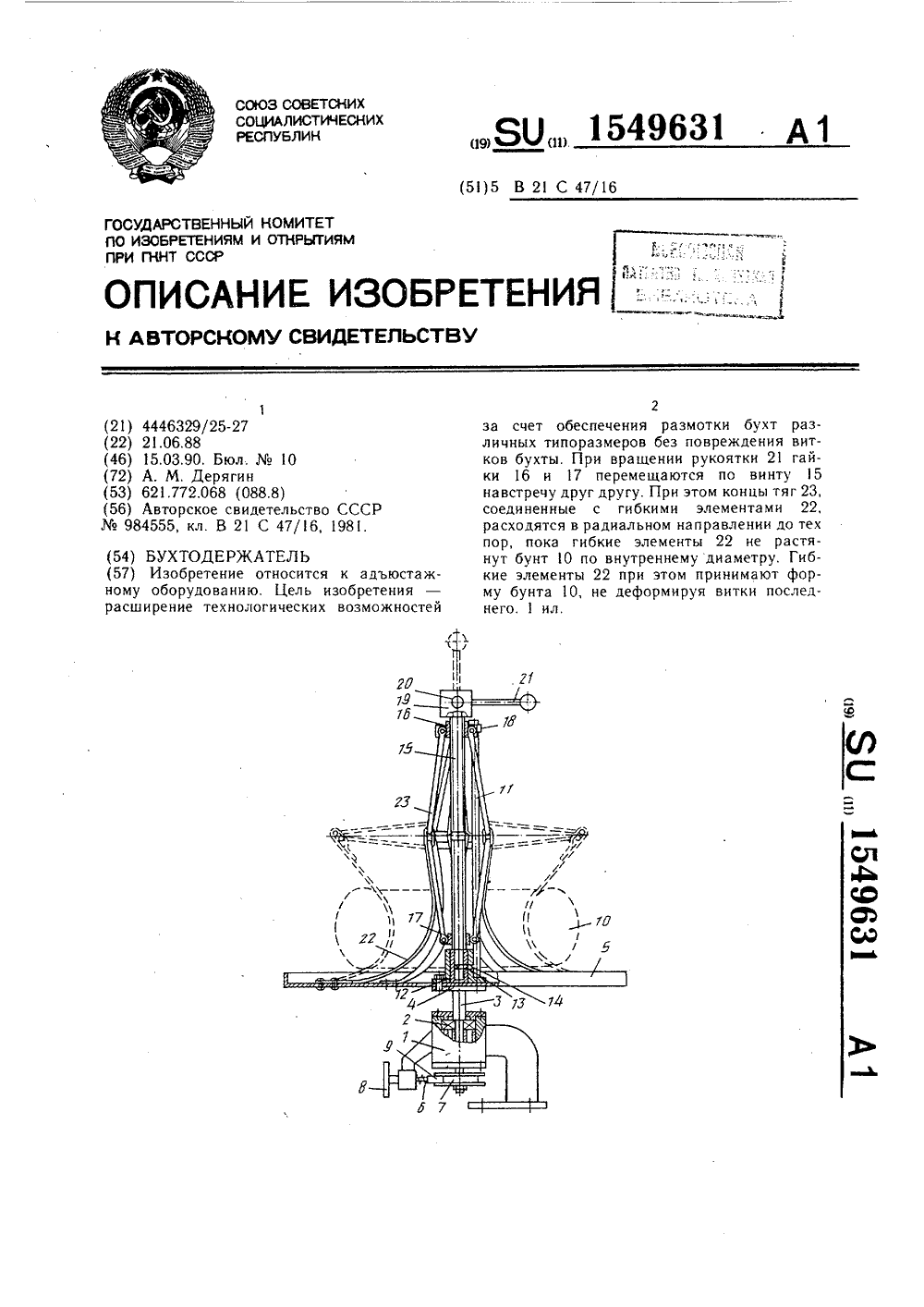

Метки: бухтодержатель

...направляющей штанги 11, опоры 12, размещенного в опоре 12 и зафиксированного в ней от осевого перемещения посредством шарика 12 и болта 14 винта 15 с резьбовыми нарезками разного направления на своих концах, сочлененных с последними гаек 16 и 17 с кольцами 18, охватывающими штангу 11, смонтированной в верхней части винта 15 колодки 9 с осью 20, шарнирно сочлененной с последней рукоятки 21, гибких элементов 22, закрепленных одними концами на столе 5, а также тяг 23, 30 шарнирно сочлененных каждая одним концом с гайкой 16 или 17. Тяги 23, сочлененные с гайками 16 и 17, соединены попарно другими своими концами посредством соответствующего конца гибкого элемента 22.Бухтодержатель работает следующим об разом.При вертикальном положении...

Номер патента: 1632553

Опубликовано: 07.03.1991

Автор: Никулин

МПК: B21C 47/16

Метки: длинномерного, моталка

...в корпусе 1 параллельно валу 2 штанги 8, смонтированного на корпусе 1 конечного выключателя 9, установленных на валу 2 ограничителей 10, а также размещенного на штанге 8 упора 11. На валу 2 выполнена нарезка, соответствующая резьбе во втулке 6. Редуктор 5 связан клиноременной передачей 12 с электродвигателем 13.Моталка работает следующим образом, При включении электродвигателя 13 через клиномеренную передачу 12, редуктор 5, червячное колесо 4 вращение передается на втулку 6 и далее через пружину 7 кручения на диски 3 рулонодержателя. Происходит намотка материала (ленты или проволоки), при этом закручивается пружина 7, одновременно происходитот резьбовой втулки 6 вращение вала 2, а также его осевое перемещение вдоль втулки 6....

Номер патента: 1667981

Опубликовано: 07.08.1991

Авторы: Кветко, Лямин, Тищенко

МПК: B21C 47/16

Метки: разматывающее

...рулона 5 каретка 9 смещается с опорным роликом 11 в левую сторону, растягивая упругие элементы 13, Каретка 9 перемещается до соответствующего упора 7. По мере раэмотки рулона 5 уменьшается также его масса, и под действием упругих элементов 13 каретка 9 перемещается вправо, что обеспечивает устойчивое положение рулона 5, 1 ил. ываемый рулон 5 устанавливают ролики 3 и 11 между ограничиольцами 4 и 12, Под действием на 5 каретка 9 смещается с опорм 11 в левую (по чертежу) стороивая упругие элементы 13.перемещается до соответствую. По мере размотки рулона 5, то 0 шения его наружного диаметра, я также его масса, и под дейстих элементов 13 каретка 9 пере- вправо, что обеспечивает 0 положение рулона 5, при изме ины рулона ограничительные ф...

Номер патента: 1722650

Опубликовано: 30.03.1992

Авторы: Коноплицкий, Решетуха, Синюк

МПК: B21C 47/16

Метки: проволоки, размотки

...компенсационной петли,В стакан-муфте 50 установлена с возможностью вращения планка стойки 51 с крышкой 52 и подкладкой 53, В планке стойки 51 выполнены секторная выемка 54 и сферическое гнездо для установки шарового пальца 55, соединенного с фланцем 56 штифтом 57, ограничивающим его движение. Аналогичное сферическое гнездо выполнено и в крышке 52 для сферического кольца 55.На сферическом кольце 55 установлен иротивовес 58 с контргайкой 59, Фланец 56 соединен с выполненной в виде фланца вилкой 60, имеющей направляющие окна 61, образованные пластинами 62 и роликами 63 и 64, размещенными на втулках 65 и 66 и соединенными осями 67.Между планками 62, втулками 66 и вилкой 60 размещены распорные втулки 68 и 69. Внутри вилки 60 на...
