B01J 1/00 — B01J 1/00
Диссоциатор аммиака
Номер патента: 728894
Опубликовано: 25.04.1980
Авторы: Вассерман, Коньков, Эстрин
МПК: B01J 1/00
Метки: аммиака, диссоциатор
...производительность и корро,зионностойкасть 21.Целью изобретения является повышение надежности и коррозионностойкости устройства,Это достигается тем, что выходной патрубок трубчатого реактора соединен с внутренним прс -транстъом электропечи. На чертеже изображен диссоциатор,продольный разрез.Диссоциатор содержит металлический кожух 1 с футеровкой 2, на которой установлены электронагревательные элементы 3. Напряжение на элемен-ты 3 подается через клеммы 4. В печи 5 расположен реактор, состоящий из нижнего и верхнего кольцевыхколлекторов 6, 7 и соединенных сними труб 8, заполненных катализатором.К нижнему коллектору приваренпатрубок 9, к верхнему коллектору -патрубок 10, через нижнюю часть реактора проходит, сообщающийся с...
Способ управления экзотермическим процессом
Номер патента: 735293
Опубликовано: 25.05.1980
Авторы: Коровина, Лобанов, Лукашин, Сахненко
МПК: B01J 1/00
Метки: процессом, экзотермическим
...в реакторе. По окончаниистадии дозирования реакционную массу ещенекоторое время выдерживают в реакторе, азатем выгружают, В качестве управляющеговоздействия по температуре реактора на стадиях загрузки, выдержки и выгрузки используют подачу хладагента, на стадии пускаподачу теплоносителя, а на стадии доэирования - подачу реагента,Значения коэффициентов передаточныхфункций Ю каналов управления для различных стадий рассчитывались для уравнениявида К сР(Т Р )( 1где К - коэффициент усиления;Т Т - постоянные времени, мин;ф 1С - время запаздывания, мин;Р - оператор Лапласа,20 25 50 35 40 45 50 55 4Динамические характеристики реактора на различных стадиях процесса существенно отличаются, а на стадии дозирования, кроме того,меняются по...
Аппарат для выделения полимеров из растворов
Номер патента: 735294
Опубликовано: 25.05.1980
Авторы: Иванников, Коноваленко, Косоренков, Мамедов, Молчанов, Назаров, Рязанцев, Чибуняев
МПК: B01J 1/00
Метки: аппарат, выделения, полимеров, растворов
...смеси с полимером, при этом патрубок вывода продукта из камеры направлен к периферии аппарата. Кроме того, камера суспендирования может иметь кольцеобразную формУ, а патрубок вывода может быть 15 щелевидным,На фиг, 1 изображен предлагаемыйаппарат, общий вид; на фиг. 2 дано сечение А - А на фиг. 1; на фиг. 3 изображена камера суспендирования, второй ,"ф вариант исполнения.Аппарат имеет корпус 1, штуцеры2, 3, 4, 5 и 6, перегородку 7, мешал-.ки 8, закрепленные на валу 9, переливную трубу 10, камеру 11 суспендирования с патрубком 12, соединенным с крошкообразователем, и с патрубком13 вывода продукта, направленным в сторону от мешалки. Патрубок 13 может быть выполнен щелевидным. В камере суспендирования выполнены отверстия 14....
Реактор для проведения газофазных реакций
Номер патента: 738650
Опубликовано: 05.06.1980
МПК: B01J 1/00
Метки: газофазных, проведения, реактор, реакций
...2714/б Тираж 809 Подписно П Патент, г, Ужгород, ул. Проектна Фил где су - половина угла разверткипучка ускоренных электронов;и - номер перегородки, считаяот центральной, угол установки которой равен 90 О;Б - число перегородок, считаяот центральной (общее число перегородок 211+1).Перегородки 8 обеспечивают организованное движение газофазных реагентов, а также играют роль вспомогательной поверхности теплообмена. Боковые поверхности аппарата снабЖены дойолнительной поверхностью 10 теплообмена. Для прямоугольной развертки пучка ускоренных электронов аппарат выполнен в виде усеченной 15 пирамиды;Реактор, работает следующим образом. Гаэофазные реагенты подаются в 2 О ре акционную камеру ап пар ат а через штуцер 2. Облучение гаэофазных...
Способ отвода тепла химической реакции из реакционной зоны аппарата с полным перемешиванием компонентов
Номер патента: 740269
Опубликовано: 15.06.1980
МПК: B01J 1/00
Метки: аппарата, зоны, компонентов, отвода, перемешиванием, полным, реакции, реакционной, тепла, химической
...для по дачи второго хладоагента в рубашку, а штуцер 8 для отвода второго хладо 35 агента из рубашки. Для подержания в аппарате постоянной температуры реакционной массы порядка 80 ОС по штуцеру 5 в змеевик 4 подается холодная вода с температурой 10 оС. Количество по40 даваемой воды таково, что она успевает нагреться, пройдя змеевик 4, йа 5 С.О Плодащь змеевика 4 .выбрана такой что им отводится основная часть теплоты реакции. Оставшееся меньшее количество45 тепла отводится через поверхность рубашки 3, в которую через штуцер 7 горячая вода подается при 75 С, авйходит при 77 С, Аппарат (фиг. 2) дополнительнооснабжен еще одной теплообменной поверх 50 ностью в виде змеевика 9 со штуцерами 10 и 11. В данном аппарате, где происходит...
Реактор для разложения углеводородов
Номер патента: 741928
Опубликовано: 25.06.1980
Авторы: Вишневецкий, Семкин
МПК: B01J 1/00
Метки: разложения, реактор, углеводородов
...через соединительные муфты 7 подключены к сменному регулируемому блоку 8 делителей. Сменный блок делителей напряжения включает собственно делители 9 напряжения, которые соединены между собой и с электродами 6 соединительными муфтами 7, и экранные кольца 10, выполненные 20 из латунных, медных или алюминиевых трубок.При подаче высокого напряжения черезвысоковольтный электрод 3 к электродам 6 происходит пробой межэлектродных про741928 Формула изобретения Составител ненова Техред К.Шу Тираж 809 ЦНИИПИ Государс по делам изоб 113035, Москва, Ж -нлиал ППП Патент, Н. Агеенкофрич Корректор МПодписноевенного комитета СССРретений и открытий35, Раушская наб., д. 45г. Ужгород, ул. Проектная. Шарош межутков, а следовательно, и разложение...
Реактор для газожидкостных процессов
Номер патента: 741929
Опубликовано: 25.06.1980
Авторы: Земенков, Панаев, Правдин, Соколов, Устюжанина
МПК: B01J 1/00
Метки: газожидкостных, процессов, реактор
...газовой фазы, которое выполнено в виде винтовых прорезей с вставленными в них вкладышами 8, выполненными по форме прорези из коррозионностойкого материала. Они необходимы для того, чтобы обеспечить ввод газовоздушной смеси в реакционную трубку, не нарушая гидродинамическую обстановку закрученного потока и сплошности смывания реакционной трубки пленкой жидкости. Размеры свободного сечения прохода втулок должны позволять ввод газовой фазы со скоростью около 6 мс, что не создает опасности срыва пленки потоком вводимого газа.Стыковка трубок секций осуществляется с помощью упругих соединительных дисков 4, отверстия которых расточены сверху фасками с таким расчетом, чтобы обеспечить свободное попадание в них трубок стыкуемой верхней...
Способ автоматической аварийной защиты химических процессов
Номер патента: 741930
Опубликовано: 25.06.1980
Авторы: Бондаренко, Иванов, Лукашин, Обновленский, Степных, Тюремнов
МПК: B01J 1/00
Метки: аварийной, автоматической, защиты, процессов, химических
...от величины ее отклонения и величины отклонения расхода конденсата, возвращаемого нз обратного холодильника, от заданных значений регулируют расход реагента. На чертеже изображена принципиальнаясхема реализации способа. Схема содержит реактор 1, рубашку 2, обратный холодильник 3, мецалку 4, клапан 5 подачи реагента, датчик 6 расхода конденсата растворителя, датчик 7 температуры, вторичные приборы 8 и 9, регулЪ- рующие блоки 10 и 11. Управление процессом ос ществляетсяследующим образом. На регулирующий блок от вторичного прибора 8 поступает сигнал о величине расхода конденсата растворителя из обратного холодильника 3. В соответствии с величиной отклонения расхода от заданной регулирующий блок 10 выдает управляющее воздействие...
Устройство для фракционирования фильтратов из листьев растений
Номер патента: 741934
Опубликовано: 25.06.1980
МПК: B01J 1/00
Метки: листьев, растений, фильтратов, фракционирования
...между листом, упорным диском и верхней частью воронки создается более простым способом, а именно тем, что на нижней и верхней частях разъемной воронки соответственно укреплены эластичные прокладки.На фиг. 1 изображен продольный разрез общего вида устройства; на фиг. 2 - упорный диск и эластичные прокладки на нижней части воронки, вид сверху.Предлагаемое устройство состоит из фильтровальной разъемной воронки верхней 1 и нижней 2 частей корпуса 3 со съемной крышкой 4, герметично соединяющейся с корпусом с помощью винтов (на фиг, не показаны) и прокладки 5. В нижнюю часть 2 воронки вмонтирован упорный диск 6 с вертикальными отверстиями. В пазах, окружащих упорный диск 6, укреплены эластичные прокладки 7, обеспечивающие герметичность...
Вихревой аппарат
Номер патента: 768448
Опубликовано: 07.10.1980
Авторы: Вьюшин, Короткова, Тутубалина
МПК: B01J 1/00
...15. Последняя снабжена патрубком 16 и имеет окна 17. Труба 14 установлена в корпусе 1 таким 15 образом, что окна 17 оказываются расположенными между полых лопастей 12 и 13,К нижним торцам лопастей 12 и 13 присоединена тарелка 18.Аппарат работает следующим образом.Инертный газ требуемой температуры(штриховые линии) по патрубку 16 поступает в рубашку 15 и через окна 17 в рубашке направляется в межлопастные каналы 19 тангенциального завихрителя. На выходе из этих каналов газ приобретает вращательно-поступательное (вихревое) движение. В рубашку 3 подается теплоноситель,Один из жидких реагентов (сплошныелинии) по патрубку 9 поступает в камеру768448 Составитель Г. Урусо ехред О, Павл едактор Т. Глазова аказ 1348/8 Изд,529 Тираж 705...
Реактор
Номер патента: 786861
Опубликовано: 07.12.1980
Авторы: Вильям, Джозеф, Лоуренс
МПК: B01J 1/00
Метки: реактор
...вращения, при которой последняя вращает платформу 19 и лопасти 16, причем скорость может легко регулироваться. Кроме того, кольцевая стенка 22 платформ 19 может быть снабжена спиральными звеньями 25, служащими для облегчения прохождения материала из удерживающей камеры 20 в выпускную камеру 21 через пространство 23.На всем протяжении работы реактора приводной двигатель 18 постоянно работает, чтобы обеспечить постоянное вращение вала 17, лопастей 16 и платформы 19, приводной двигатель 26 также постоянно работает для вращения вала 11, шнека 12 и элементов 13. Аналогично этому вал 27 постоянно приводится во вращение с помощью приводного устройства, чтобы вызвать постоянное чередование подачи и вращения уплотняющего шнека 28; привод"...
Установка для получения полиэтилена
Номер патента: 803961
Опубликовано: 15.02.1981
Авторы: Блинов, Золотов, Малышев, Федоров
МПК: B01J 1/00
Метки: полиэтилена
...полиэтилен. Далее смесь этилена и полиэтилена через клапан 4 с штоком 5 поступает в отделитель 6 высокого давления, продуктовый кла пан 7, в отделитель 8 низкого давления. В отделителях б и 8 высокого и низкого давления полученный полиэтилен отделяется от этилена, который возвращается на вход установки,Участки реактора протяженностью 50-150 м соединяются проводниками с общей шиной заземления, образуя общий контур, отводя таким образом возникающее в процессе получения полиэтилена статическое электричество.П р и м е р 1 (контрольный). Процесс полимеризации проводят в трубчатом реакторе диаметром 34 мм и длиной 350 м при температуре 7 200 С и давлении у 1000 ати. Отвод статического электричества производят от штока регулирующего...
Способ получения аэрозолей металлов
Номер патента: 814432
Опубликовано: 23.03.1981
МПК: B01J 1/00
...металла в реакционную среду в процессе его образования без соприкосновения с атмосферой.Дпя получения аэрозолей металлов используют установку типа ЛГ 3-10 а, мощностью 8 кВт, с частотой 400 кГц.Схема установки для осуществления способа приведена на чертеже.Индуктор 1 изготовлен иэ медной трубки диаметром 3 мм и имеет сверху два и-снизу три витка с противоположным направлением тока. Внутрь индуктора введена стеклянная трубка 2 диаметром 18 мм. Верхний кбнец трубки уплотнен резиновым уплотнением и закрыт металлической втулкой 3, через которую вводится аргон и алюминиевая проволока 4 диаметром 1,5 мм.После подачи аргойа и включения тока высокой частоты в индуктор вводили алюминиевую проволоку, на конце которой накапливался, а затем...
Способ автоматического управленияработой peaktopa непрерывного действия
Номер патента: 816531
Опубликовано: 30.03.1981
Авторы: Булгаков, Ганкин, Комаров, Левушкин, Рукин, Сотников, Степанов, Тыщенко, Уланов
МПК: B01J 1/00
Метки: peaktopa, действия, непрерывного, управленияработой
...реагента.На чертеже приведена принципиальная схема системы управления реактором.Реактор 1 снабжен змеевиком 2 и мешалкой 3. Стабилизация расхода нитрующего агента в реактор 1 осуществляется системой регулирования, состоящей из датчика расхода 4, регулятора 5 и регулирующего исполнительного механизма 6, Расход нитруемого агента фиксируется датчиком расхода 7. Расход хладоагента в змеевик 2 реактора 1 стабилизируется системой регулирования, включающей в се бя датчик расхода 8, регулятор 9 и регулирующий исполнительный механизм 10,Задание на регулятор 5 вырабатывает ся в функциональном блоке 11, входы которого подсоединены к датчику расхода 7 и к датчику киспотности 12. Задание на регулятор 9 вырабатывается в функциональном блоке...
Установка для приготовления вяжущихматериалов
Номер патента: 837389
Опубликовано: 15.06.1981
Автор: Белецкий
МПК: B01J 1/00
Метки: вяжущихматериалов, приготовления
...струйного насоса-диспергатора 6, в которую с этого времени начинает непрерывно подаваться также сжатый воздух. В диспергаторе 6 происходит интенсивное диспергирование смеси (окисляемое сырье и воздух), благодаря гидродинамическому и кавитационному на нее воздействию, и начинается окислительный процесс, который продолжается, притом интенсивно, все то время, пока смесь сырья с воздухом проходит свой путь в реакционной трубе 7 от диснергатора 6 до центробежного парогазоотделителя 8. В парогазоотделителе от смеси отделяется часть непрореагировавшего воздуха, пары и газы реакцииокисления, которые по газоводу 11 поступают в сепаратор (на чертеже не показан). В нем часть паров конденсируетсяа несконденсировавшаяся часть паров, газы и...

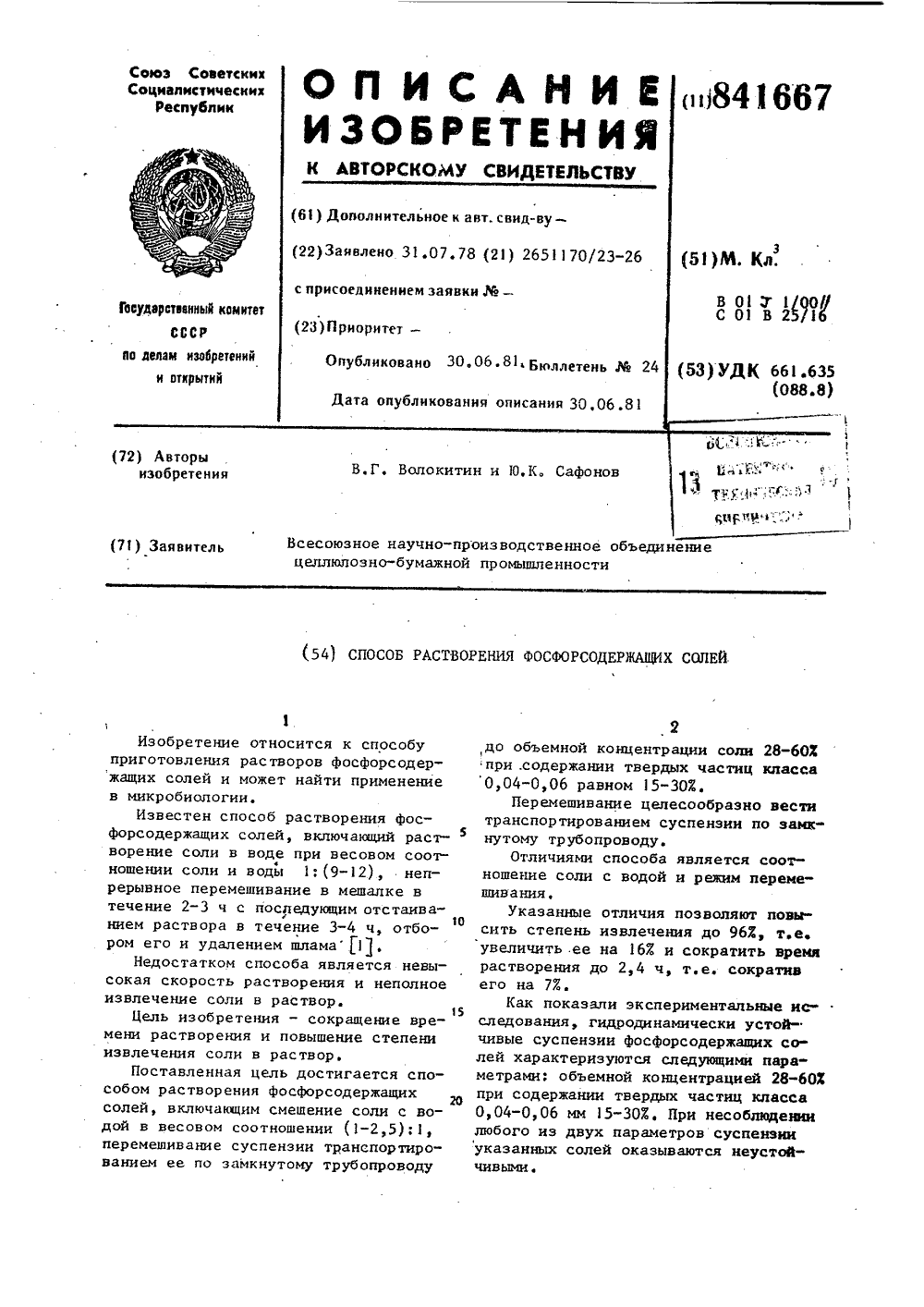

Способ растворения фосфорсодержащихсолей
Номер патента: 841667
Опубликовано: 30.06.1981
МПК: B01J 1/00
Метки: растворения, фосфорсодержащихсолей
...28-607. при содержании твердых частиць50 класса 0,04-0,06 мм, равном 15-ЗОЖ являются устойчивыми.Устойчивость суспензии оказывает существенное влияние на скорость извлечения фосфора. Гидросмесь, составленная при заявляемом весовом соот 30 3 841 обП р и м е р 1, На опытной установке, включающей насос 2,5 Нф, смеси- тельную емкость объемом 350 л и замкнутый трубопровод диаметром 70 мм и длиной 7,5 м готовят сусцензии Фосфор содержащих солей; аммофоса, двойного суперфосфата и нитроаммофоски при весовом соотношении соли и воды Т:Ж), равном 0,7;1, 1:1 и 2,5:1. Степень готовности суспензий определяют по ис чезновению гранул первоначальных (1-4 мм) размеров, после чего посредством ситового анализа определяют содержание частиц класса...
Способ автоматического управления химическим реактором для жидкофазных экзотермических процессов
Номер патента: 865371
Опубликовано: 23.09.1981
Авторы: Балабанович, Естигнеева, Обновленский
МПК: B01J 1/00
Метки: жидкофазных, процессов, реактором, химическим, экзотермических
...определить значение бТ, соответствующее заданной концентрациицелевого продукта в реакторе.За счет значительно меньшего объема микрореактора и меньшего временипребывания в нем реакционной массыпо сравнению с реактором, а такжеповышенной температуры и адиабатического режима все процессы, происходящие н немпротекают быстрее изто позволяет обеспечить задаваемоепреднарение при управлении процессомпри любом изменении параметров в реакторе.Способ осуществляется следующимобразом.Реагенты по линиям 9 и 10 поступают в реактор 1 смешения, откуда реакционная смесь поступает в адиабатический микрореактор 2 смешения, В микрореакторе 2 реакционная смесь нагревается за счет продолжающейся химической реакции. Температуру реакционной смеси на входе и...
Конвертор газов
Номер патента: 927291
Опубликовано: 15.05.1982
Авторы: Круглянский, Сявриков
МПК: B01J 1/00
...с температурой 20-40 С поступает через сетку 3, где происходит его конверсия, т.е, образование синильной кислоты в результате окисления метанаи аммиака,. В процессе конверсии накатализаторной сетке 3 газ разогреи затем поступает в нижнюю часть корпуса 1, где он отдает свое тепло теплообменной рубашке 2 и водоох" лаждаемым трубам 7. Охлажденный кон" вертирсванный газ выводится через ,патрубок 6 корпуса 1 на дальнейшую технологическую переработку. Тепло газа, воспринятое теплообменной рубашкой 2 и охлаждаемыми трубами 7, передается воде, поступающей в нижнюю часть 12 теплообменйой рубашки 2 из барабана-сеператора 17 по трубопроводу 1 через штуцер 13. Далее вода проМодит по кольцевому зазоРу 9 и охлаждаемым трубам 7 и собирается в верхней...
