Образец для испытания материалов на изнашивание

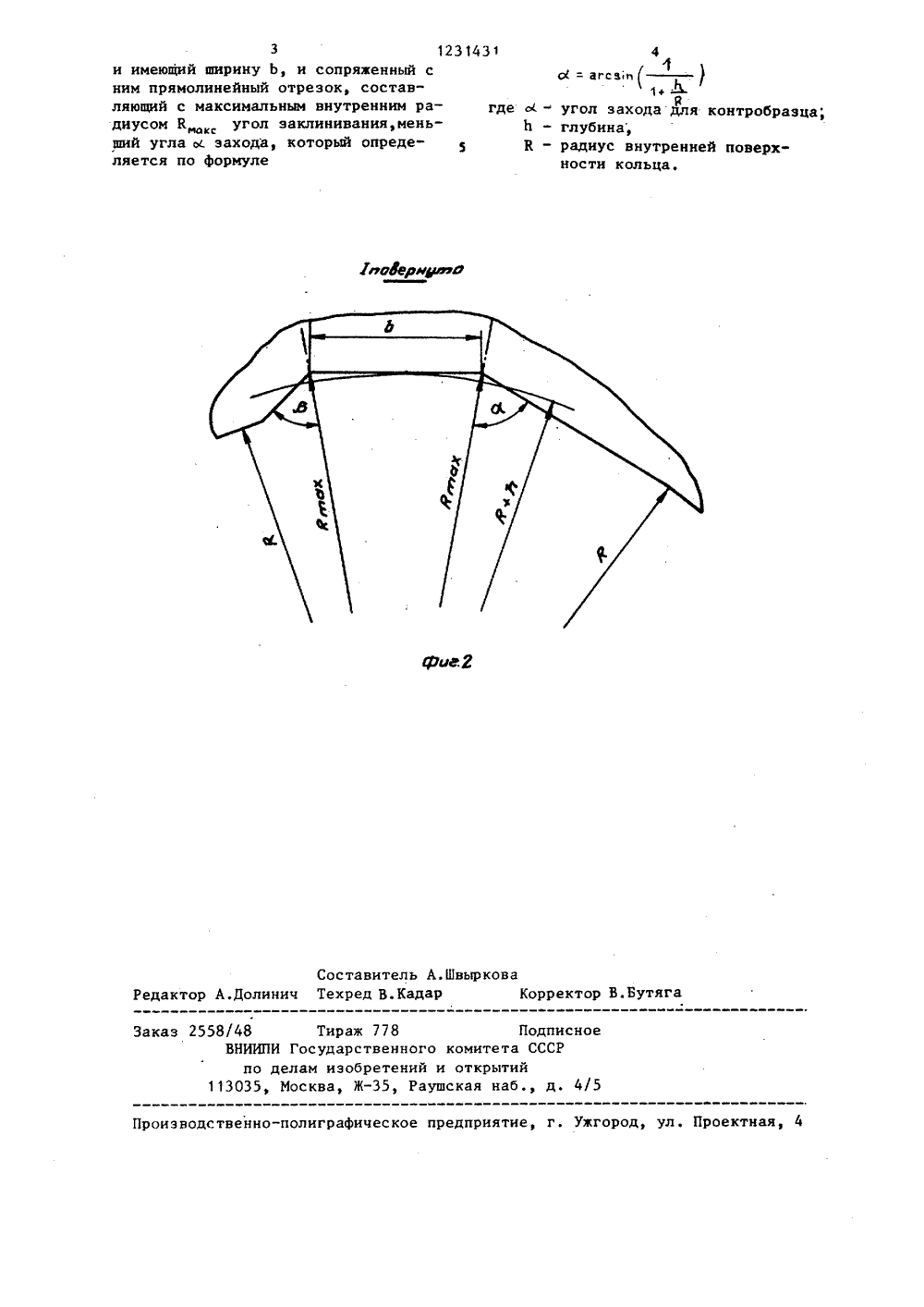

СОЮЗ СОВЕТСКИХСООИАЛИСТИЧЕСКИХРЕСПУВЛИК А 1 1 И 35 ЫЙ КОМИТЕТ СССРРЕТЕНИЙ И ОТКРЫТИЙ ГОСУДАРСТВЕН ПО ДЕЛАМ ИЗ САНИЕ ИЗОБРЕТЕНИЯ нРИА мЬь ВТОРСКОМУ СВИДЕТЕЛЬСТ(7 1) Таллинский политехнический иститут(56) Авторское свидетельство СССРУ 890139, кл. С 01 Н 3/56, 1982.(54) ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ МАТЕЛОВ НА ИЗНАШИВАНИЕ,(57) Изобретение касается испытанияматериалов трением. Целью изобретения является обеспечение условийударного изнашивания эа счет выполнения фасонного проФиля на внутренней поверхности образца, выполненногов виде кольца 1, с фасонным сечением внутренней поверхности, .состоящим иэ сопряженных участков, каждый иэ которых включает отрезок прямой, составляющей с максимальным внутренним радиусом К кольца угол а захода, ряиаксмолинейный отрезок, описанный радиусом К + Ь и имеющий ширину Ь, сопряженный с ним прямолинейный отрезок, составляющий с радиусом К уголмакезаклинивания, При вращейии цилиндрического элемента 5 контробразцы 3 сперва прижимаются к цилиндрической внутренней поверхности образца 1 с радиусом К, проскальзывают по ней и по входной поверхности фасонного паза 2, ударяют торцовой поверхностью по дну паза и выходят, скользя . по выходной поверхности, из паза.2 ил.1,1 сс ( Ь с 2 с,(2) где Ь - ширина атре Й - диаметр кон и иэ отрезка прямой радиусом К угол о,. Фасонные пазы 2зка,тробразца,составляющим ср , меньший углана внутренней1 с радиусом К поверхности кольцавыполнены с шагом РОбразец работаетразом. Фследующим об -При вращении цилиндрического элемента 5 под действием центробежной силы контробраэцы 3 сперва. прижимаются к цилиндрической внутренней поверхности кольца 1 с радиусом К, проскальзывают по ней и по входной поверхности фасонного паза 2 ударяются торцовой поверхностью па дну паза и выходят скользя па выходной поверхности из паза. Сила прижатия контробразца 3 к кольцу 1, а также сила его удара па поверхности дна паза 2 зависит от скорости вращения элемента 5, массы контробраэца 3 и Изобретение относится к испытаниям материалов трением и может быть использовано в качестве образца в центробежных устройствах для испытания материалов на изнашивание,Целью изобретения является обеспечение условий ударного изнашива - ния за счет выполнения фасанного профиля на внутренней поверхности образца.На фиг. 1 изображен образец для испытания материалов на изнашивание при взаимодействии с контробраэцом, на фиг. 2 - фасонный участок образца.Образец для испытания материалов на изнашивание выполнен в виде кольца 1, на внутренней поверхности которого выполнены фасонные пазы 2. Взаимодействующие с абраэцомконтробразцы 3 закреплены в держателях 4. При этом держатели 4 находятся в радиальных направляющих вращающего элемента 5. Фасонные пазы 2 в,циаметральном сечении внутренней поверхности кольца 1 состоят из отрезка кривой, выполненного с радиусом К, из отрезка прямой, составляющим с радиусом К угол ы., определяемый пс формуле (1), иэ отрезка прямой, являющегося касательным к окружности с радиусом К + Ь и имеюще" го ширину Ь, которая определяется иэ соотношения25 50 разцав 40 50 55 5 1 О 15 20 держателя 4. Это обстоятельство позволяет менять усилие прижатия и силу удара контробраэцав в широких пределах.Для того, чтобы обеспечить плавный хад кантрабразца 3 в фасонный паэ 2, входная поверхность паза выполяена под углом о,. определяемым по формуле (1), В этом случае контр- образец 3 проскальзывает фаской по входной поверхности паза 2 и ударяет своей торцовой поверхностью по поверхности дна паза 2. Ширина паза Ь определяется по формуле (2), Наименьшая ширина дна паза ограничивается необходимостью обеспечения удара торцовой поверхностью контробразца 3 по дну паза 2, а наибольшая ширйна - необходимостью обеспечения наименьшего проскальзывания торцовой поверхности контробразца 3 по дну лаза 2 после удара. Выход контробразцов 3 обеспечивается поверхностью фасонного паза 2, которая составляет с максимальным радиусом К угол,Я , По конструктивным признакам эта поверхность мажет быть плоской, выпуклой, вогнутой или другой формы, но выполняется эта поверхность по условию, предотвращающему заклинивание контрабраэцав 3. Конструктивные параметры образца как глубина фасонного пазаФФЬ и шаг пазов Р, выбираются в зависимости от режима испытания обФормула изобретения Образец для испытания материалов на изнашивание, выполненный в виде кольца, внутренняя поверхность кото. рого в процессе испытания взаимодействует с контробразцом, о т л ич а ю щ и й с я тем, что, с целью обеспечения условий ударного изнашивания, диаметральное сечение внутренней поверхности кольца выполнено фасанным, состоящим из сопряженных участков, каждый из которых включает отрезок: прямой, составляющий с максимальным внутренним радиусом К, кольца угол ,с захода, сопряженныйоним прямолинейный отрезок, направленный по касательной к окружности, описанной внутренним радиусом К + Ь,1231431 ЬтАрюуаиф Составитель А.ШвырковаРедактор А.Долинич Техред В.Кадар Корректор В.Бутяга Заказ 2558/48 Тираж 778 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужг р д, уо о л. Проектная, 4 3и имеющий ширину Ь, и сопряженный с ним прямолинейный отрезок, составляющий с максимальным внутренним радиусом К угол заклинивания, меньнаксший угла м. захода, который определяется по формуле 4 с( ш асил ( где сс - угол захода для контробразца; Ь - глубина,5 К - радиус внутренней поверхности кольца.
