Номер патента: 1313726

Опубликовано: 30.05.1987

Авторы: Аршаулов, Ахмедов, Иванников, Кузнецов, Мурашкин, Шашкин

МПК: B29C 45/26, B29C 45/40

Метки: варианты, ее, литьевая, полимерных, форма

...с оформляющими элементами 5, перегородку 6, выдвигаемую из барабана 4.Механизм съема (вариант 1) для изготовления сепараторов подшипниКов с выполненными в радиальном направлении окнами под тела качения выполнен на корпусе 1 в виде спиралеобразного выступа 7, на конце которого выполнен элемент 8 с винтовой направляющей поверхностью.Механизм съема (вариант 2)для изготовления заготовок сепараторов подшипников с выполненными в осевом направлении окнами под тела качения содержит выполненную на барабане 4 реборду 9, на которой установлены штыри 10 для формования отверстий под заклепки и подпружиненные выталкиватели 11, взаимодействующие с винтовой поверхностью копирного кольца 12, выполненного на литьевой машине.Литьевая форма работает...

Номер патента: 800603

Опубликовано: 30.01.1981

Авторы: Аршаулов, Иванников, Кузнецов, Морозов, Пиковский, Шашкин

МПК: G01B 5/24

Метки: контактав, угла, шарикоподшипнике

...д ),р Способ определения угла контакта в шарикоподшипнике, заключающийся в том, что измеряют расстояние между торцами наружного, и внутреннего колец при осевом смещении их относительно друг друга и радиальный зазор в шарикоподшипнике, о т л и ч а ю щ и йс я тем, что, с целью упрощения технологии контроля, предварительно до сфрркишарикоподшипника измеряют расстояние между торцом и осью желоба наружного и внутреннего колец,а угол контакта определяют по формус А: фив+0)где Р - угол контакта;Ь- расстояние от торца до осижелоба наружного кольца;Ь - расстояние от торца до осижелоба .внутреннего кольца;Ф 6 - расстояние между торцаминаружного и внутреннего колец при их осевом смещениии при выступании торца наружного кольца...

Номер патента: 566713

Опубликовано: 30.07.1977

Авторы: Аршаулов, Ахмедов, Каждан, Скоробогатов

МПК: B24B 19/06

Метки: внутренних, доводки, желобов, колец, типа, шарикоподшипников

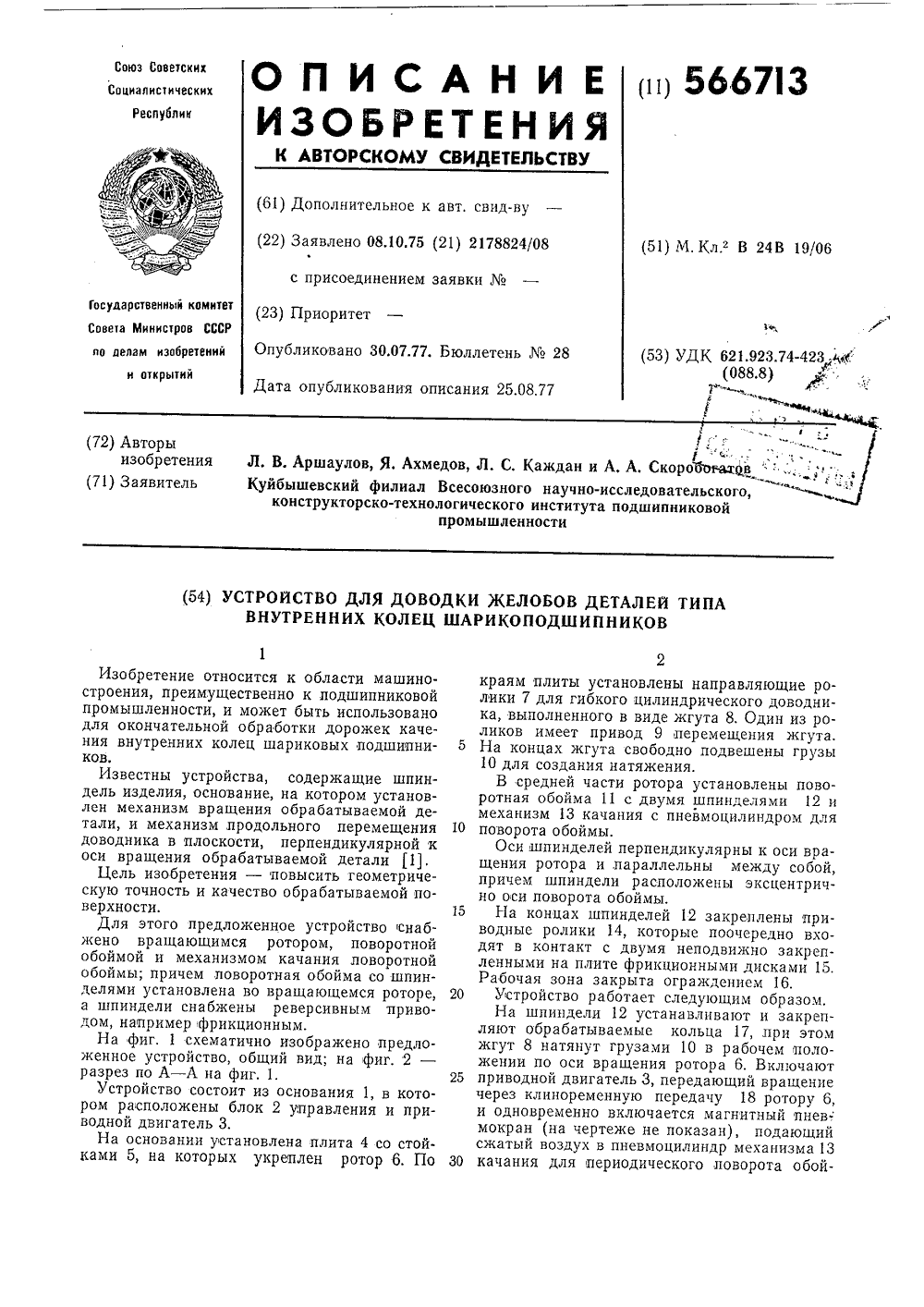

...обрабатываемой поверхности. 15Для этого предложенное устройство снабжено вращающимся ротором, поворотной обоймой и механизмом качания поворотной обоймы; причем поворотная обойма со шпинделями установлена во вращающемся роторе, 20 а шпиндели снабжены реверсивным приводом, например фрикционным.На фиг. 1 схематично изображено предложенное устройство, общий вид; на фиг. 2 - разрез по А - А на фиг, 1.Устройство состоит из основания 1, ром расположены блок 2 управления водной двигатель 3.На основании установлена плита 4 со стойками 5, на которых укреплен ротор 6. По 30 4/б Фиг. мы 11. При этом приводные ролики 14 входят в соприкосновение с фрикционными дисками 15 и сообщают вращение шпинделям 12. Обрабатываемые кольца 17 поджимаются к...

Номер патента: 523206

Опубликовано: 30.07.1976

Авторы: Аршаулов, Кузнецов, Скоробогатов

МПК: F16C 33/38

Метки: массивный, сепаратор, шарикоподшипника

...двумя поверхностями вращения, сопряженными между собой плоскостями.Однако такие сепараторы не обеспечивают длительного срока службы и разрушаются в основном по причинам износа гнезд сепаратора (из-за наволакивания материала сепаратора на тела качения, накопления продуктов износа и заклинивания подшипника) и разрыва перемычек сепаратора, Перемычки гнезд сепаратора подвергаются значительным контактным напряжениям вследствие силового воздействия шариков.Известно, что чем больше напряжение в месте контакта, тем вероятнее появление пластических деформаций, а это приводит к интенсивной выработке площадки контакта и к износу гнезда сепаратора.Целью изобретения является повышение надежности и работоспособности шарикоподшипников за счет...

Номер патента: 430245

Опубликовано: 30.05.1974

Авторы: Аршаулов, Изобретени, Кузнецов, Поликарпов

МПК: F16C 33/58

Метки: опора, подшипниковая

...качения в виде желоба. При осевом перемещении одного из колец может наблюдаться явление зависания, что приводит к значительному воз растанию момента трения, Зависание происходит при углах контакта до 18. На чертеже показанашипниковая опора с профвом сечении.Значение радиуса средней дуги выбрано 25 Я 0,6 д (диаметра шара) для получения минимального момента трения.Величина меньших радиусов определяется по заданному значению радиального зазора з условия пре зависания поформулеумин(1 со н) + мин2(1 - соз ) где 1 ми - минимальный расчетный зазор; Р - минимальный допустимый уго контакта. При этом необходимо производить расчет Гмакс исходЯ из условиЯ 18. Центры меньших радиусов расположены на прямых, ограничивающих центральные углы...

Номер патента: 294068

Опубликовано: 01.01.1971

Авторы: Аршаулов, Кузнецов, Поликарпов, Чехова

МПК: G01B 5/24

Метки: 294068

...нарушено. В этот момент зО по сигналу датчика 7 привод 1 б отключается,Изобретение относится к области измерительных приборов для контроля угловых величин, а именно к приборам для контроля угла контакта в подшипнике качения.Известен прибор для контроля угла контакта в подшипнике, содержащий основание, узел базирования проверяемого изделия, измерительный наконечник, передаточный узел, узел радиального нагружения и датчик перемещения наконечника.Целью изобретения является автоматизация измерений. 3 о достигается тем, что передаточный узел снабжен легкоподвпжной в радиальном направлении кареткой, рычагом, грузом н приводом перемещения последнего. Каретка связана с узлом радиального нагружения тросом, а рычаг подвешен к каретке шарнирно и...

Номер патента: 245381

Опубликовано: 01.01.1969

Авторы: Аршаулов, Кузнецов, Куйбышевский, Поликарпов

МПК: F16C 41/00, G01B 5/24

Метки: контакта, прибор, угла

...на которой закреплен образцовый шарик 5, однотипный с шариками, комплектующими контролируемый подшипник, и поворотная обойма б с реверсивным приводом (на чертеже не показан) и радиальными прямоугольными направляющими 7 для перемещения базового аэростатического подшипника. На роторе 8 закреплен датчик 9 угла поворота и устанавливается кольцо 10 контролируемого подшипника.О Прибор работает следующим образом.В оправку 11 ротора 8 вставляют контролируемое кольцо 10, а в стойку 4 - эталонный шарик 5, соответствующий кольцу 10, В подшипник 2 подают сжатый воздух и взве шивают ротор 8. Кольцо 10 подводят к шарику 5 таким образом, чтобы шарик касался обеих сторон профиля желоба, а стрелка 12 совмещалась с нулевым делением лимба 13.Затем...

Номер патента: 202786

Опубликовано: 01.01.1967

Авторы: Аршаулов, Германов, Кожевников, Кузнецов, Поликарпов

МПК: F16C 43/04

Метки: качения, колец, комплектовки, подшипников, сверхпрецизионных

...требованиями к величине внутренних зазоров в подшипнике.Затем определяют размеры комплектных деталей, исходя из заданных величин внутренних зазоров в подшипнике, при этом скомплектовывают группы по углу контакта.Описанный способ комплектования предусматривает применение для обкатки колец профильного ролика,ретен д р+г " и,оз =1+ вел ке,ни а ша Дш ют угол контакт- внутренний д - диаметр шари - число оборото - число оборото - диаметр роли а с кольцом кольца; пределде: ДДшггк них мак х ко пред кол иаметка;в колв ролка. ца;ка; Известны способы комплектовки колец сверхпрецизионпых подшипников качения, осуществляемой путем сортировки колец по диаметру поверхности качения и обжатия колец шариками.Отличие предлагаемого способа...
