Устройство для доводки желобов деталей типа внутренних колец шарикоподшипников

Номер патента: 566713

Авторы: Аршаулов, Ахмедов, Каждан, Скоробогатов

ZIP архив

Текст

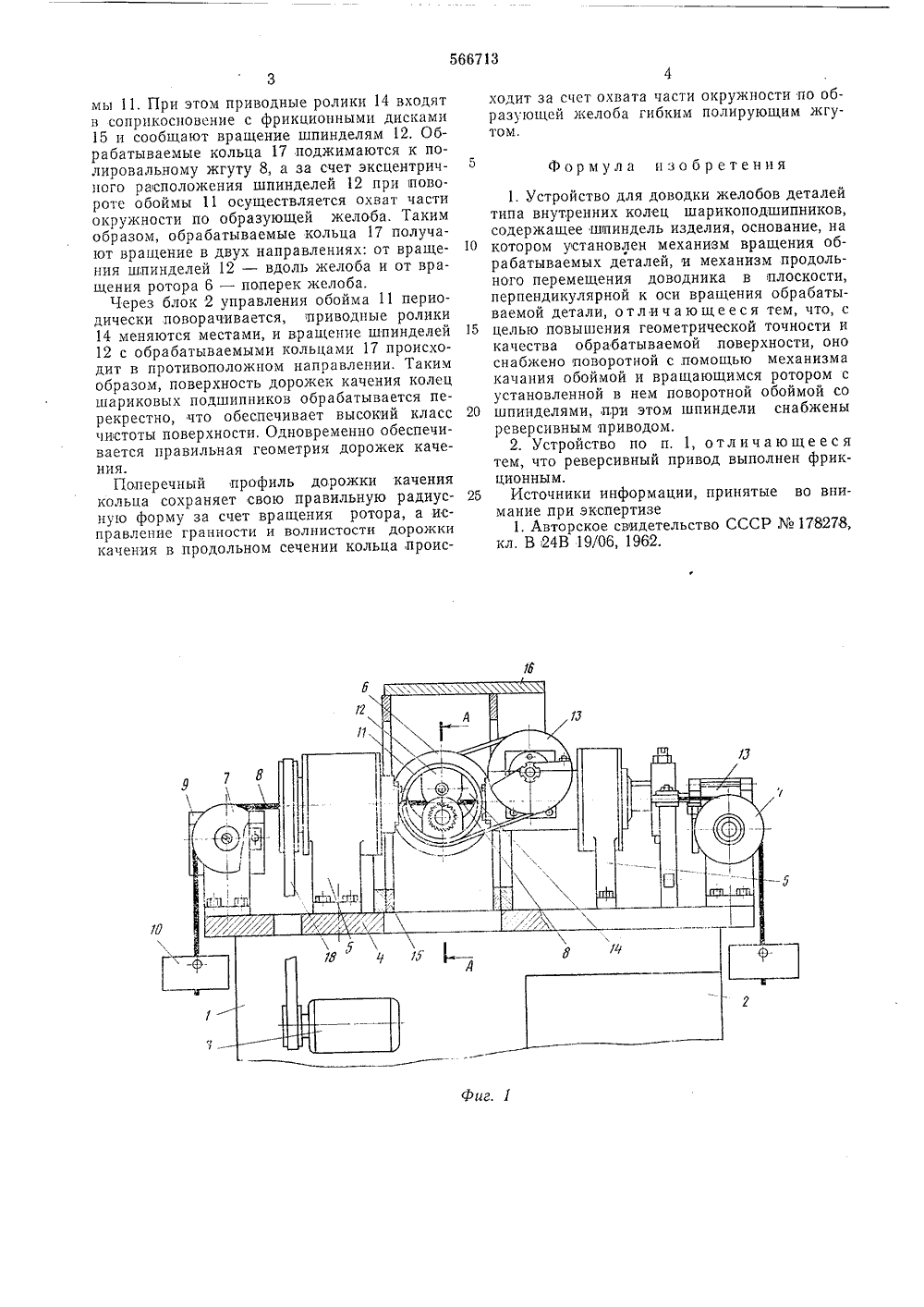

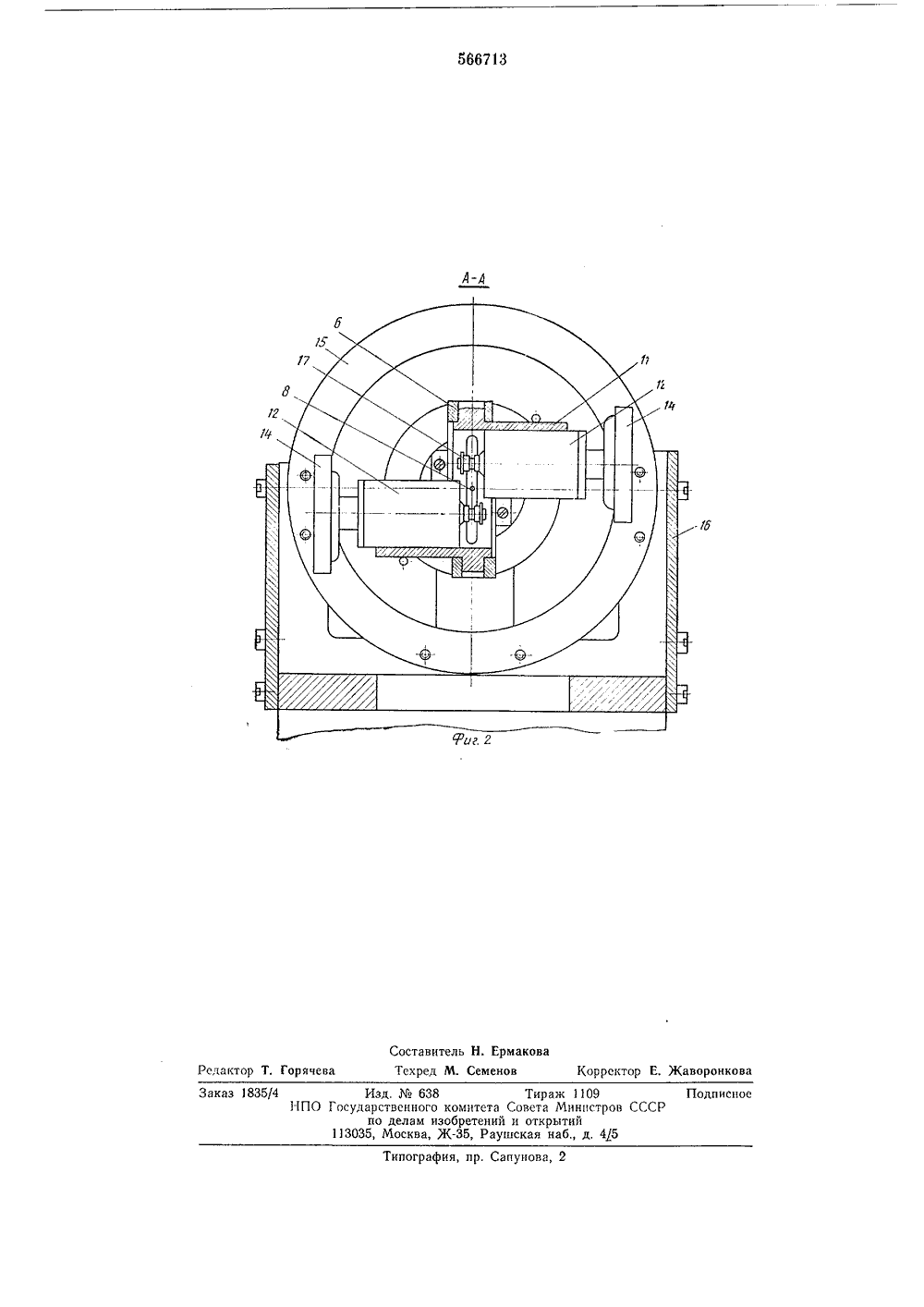

О П И С А Н И Е5667)3ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социапистических Республик) Заявлено 08,10.75 2178824 0 51) М В 24 В 1 с присоединением заявки осударственныи комитет овета Министров СССР оо репам изобретенийи открытий(71) Заявитель Л. В. Аршаулов, Я. Ахмедов, Л. С, Кажд Куйбышевский филиал Всесоюзного на конструкторско-технологического инст промышленност(54) УСТРОЙСТВО ДЛЯ ДОВОД ВНУТРЕННИХ КОЛЕЦ Ш ЖЕЛОБОВ ДЕТАЛЕЙ ТИПИКОПОДШИПНИКОВ краям плиты установлены направляющие ролики 7 для гибкого цилиндрического доводника, выполненного в виде жгута 8. Один из роликов имеет привод 9 перемещения жгута, На концах жгута свободно подвешены грузы 10 для создания натяжения.В средней части ротора установлены поворотная обойма 11 с двумя шпинделями 12 и механизм 13 качания с пневмоцилиндром для поворота обоймы.Оси шпинделей перпендикулярны к оси вращения ротора и,параллельны между собой, причем шпиндели расположены эксцентрично оси поворота обоймы.На концах шпинделей 12 закреплены приводные ролики 14, которые поочередно входят в контакт с двумя неподвижно закрепленными на плите фрикционными дисками 15, Рабочая зона закрыта ограждением 16.Устройство работает следующим образом.На шпиндели 12 устанавливают и закрепляют обрабатываемые кольца 17, лри этом жгут 8 натянут грузами 10 в рабочем положении по оси вращения ротора б. Включают приводной двигатель 3, передающий вращение через клиноременную передачу 18 ротору 6, и одновременно включается магнитный пнев мокран (на чертеже не показан), подающий сжатый воздух в пневмоцилиндр механизма 13 качания для периодического поворота обой 25 в кото- и при 1Изобретение относится к области машиностроения, преимущественно к подшипниковой промышленности, и может быть использовано для окончательной обработки дорожек качения внутренних колец шариковых подшипни ков.Известны устройства, содержащие шпиндель изделия, основание, на котором установлен механизм вращения обрабатываемой детали, и механизм лродольного перемещения 10 доводника в плоскости, перпендикулярной к оси вращения обрабатываемой детали 1.Цель изобретения - повысить геометрическую точность и качество обрабатываемой поверхности. 15Для этого предложенное устройство снабжено вращающимся ротором, поворотной обоймой и механизмом качания поворотной обоймы; причем поворотная обойма со шпинделями установлена во вращающемся роторе, 20 а шпиндели снабжены реверсивным приводом, например фрикционным.На фиг. 1 схематично изображено предложенное устройство, общий вид; на фиг. 2 - разрез по А - А на фиг, 1.Устройство состоит из основания 1, ром расположены блок 2 управления водной двигатель 3.На основании установлена плита 4 со стойками 5, на которых укреплен ротор 6. По 30 4/б Фиг. мы 11. При этом приводные ролики 14 входят в соприкосновение с фрикционными дисками 15 и сообщают вращение шпинделям 12. Обрабатываемые кольца 17 поджимаются к полировальному жгуту 8, а за счет эксцентричного расположения шпинделей 12 при (повороте обоймы 11 осуществляется охват части окружности по образующей желоба. Таким образом, обрабатываемые кольца 17 получают вращение в двух направлениях: от вращения шпинделей 12 - вдоль желоба и от вращения ротора 6 - поперек желоба.Через блок 2 управления обойма 11 периодически поворачивается, приводные ролики 14 меняются местами, и вращение шпинделей 12 с обрабатываемыми кольцами 17 происходит в противоположном направлении. Таким образом, поверхность дорожек качения колец шариковых подшипников обрабатывается перекрестно, что обеспечивает высокий класс чистоты поверхности. Одновременно обеспечивается правильная геометрия дорожек качения.Поперечный профиль дорожки качения кольца сохраняет свою правильную радиусную форму за счет вращения ротора, а исправление гранности и волнистости дорожки качения в продольном сечении кольца, происходит за счет охвата части окружности по образующей желоба гибким полирующим жгутом,Формула изобретения 1. Устройство для доводки желобов деталейтипа внутренних колец шарикоподшипников, содержащее шпиндель изделия, основание, на 10 котором установлен механизм вращения обрабатываемых деталей, и механизм продольного перемещения доводника в плоскости, перпендикулярной к оси вращения обрабатываемой детали, отличающееся тем, что, с 15 целью повышения геометрической точности икачества обрабатываемой поверхности, оно снабжено поворотной с .помощью механизма качания обоймой и вращающимся ротором с установленной в нем поворотной обоймой со 20 шпинделями, при этом шпиндели снабженыреверсивным приводом.2. Устройство по п, 1, о т л и ч а ю щ е е с ятем, что реверсивный привод выполнен фрикционным25 Источники информации, принятые во внимание при экспертизе1, Авторское свидетельство СССР Мо 178278,кл, В,24 В 19/06, 1962.566713 Составитель Н, ЕрмаковаТехред М. Семенов Корректор Е. Жаворонкова Реда ктор Т. Гор я чева Подписное Типография, пр. Сапунова, 2 Заказ 1835/4 Изд.638 Тираж 1109 1-ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 45

Смотреть

Заявка

2178824, 08.10.1975

КУЙБЫШЕВСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОГО ИНСТИТУТА ПОДШИПНИКОВОЙ ПРОМЫШЛЕННОСТИ

АРШАУЛОВ ЛЕВ ВАСИЛЬЕВИЧ, АХМЕДОВ ЯКУБ, КАЖДАН ЛЕВ СЕМЕНОВИЧ, СКОРОБОГАТОВ АНАТОЛИЙ АЛЕКСЕЕВИЧ

МПК / Метки

МПК: B24B 19/06

Метки: внутренних, доводки, желобов, колец, типа, шарикоподшипников
