Антуганова

Номер патента: 1036750

Опубликовано: 23.08.1983

Авторы: Абзалов, Антуганова, Кузнецов, Кутузов, Тверитин, Чистополов

МПК: C21B 13/00

Метки: печь, слоем, ступенчато-взвешенным

...газов должны быть расположены на образованных застойных участках печи (в противном случае наличие последних в печи теряет смысл).Суммарная площадь входных сечений сбросного коллектора уходящих газов должна составлять 0,08-015 от поперечного сечения лечи. При меньшей суммарной площади входных сечений (менее 0,08 от поперечного сечения печи) скорость движения уходящих газов в коллекторе и, следовательно, количество уносимой с ними мелочи становится недопустимо высокими. При большей суммарной площади входных 10сечений (более 0,15 от поперечногосечения печи) количество частиц,вэве" шенных в потоке уходящих газов, ужене возрастает, а габариты сбросногоКоллектора увеличиваются.Данная конструкция печи можетбыть выполнена в следующих...

Номер патента: 1011696

Опубликовано: 15.04.1983

Авторы: Абзалов, Антуганова, Белоцерковский, Грабко, Кузнецов, Кутузов, Тверитин, Халда

МПК: C21B 13/10

Метки: взвешенного, перемещения, печи, слоя, ступенчато, теплоносителя

...агре гата вследствии значительного уноса из него железосодержащего материала, ухудшение качества готовой продукции из-за преобладающего содержания внем крупных фракций, включакицих по.вышение количества пустой породы.55 Цель изобретения - уменьшение количества уносимого с отходящими газами железосодержащего материала и повышение удельной производительности 60 обжиговой печи.Поставленная цель достигается тем, что согласно способу перемещения теп" лоносителя в печи ступенчато-взвешенного слоя, включающему регулирование 65 2движения теплоносителя в верхней час ти печи (по направлению к камере довосстановления) рециркуляцию его по нижней части печи и отвод уходящих газов. через входное сечение сбросного коллектора,...

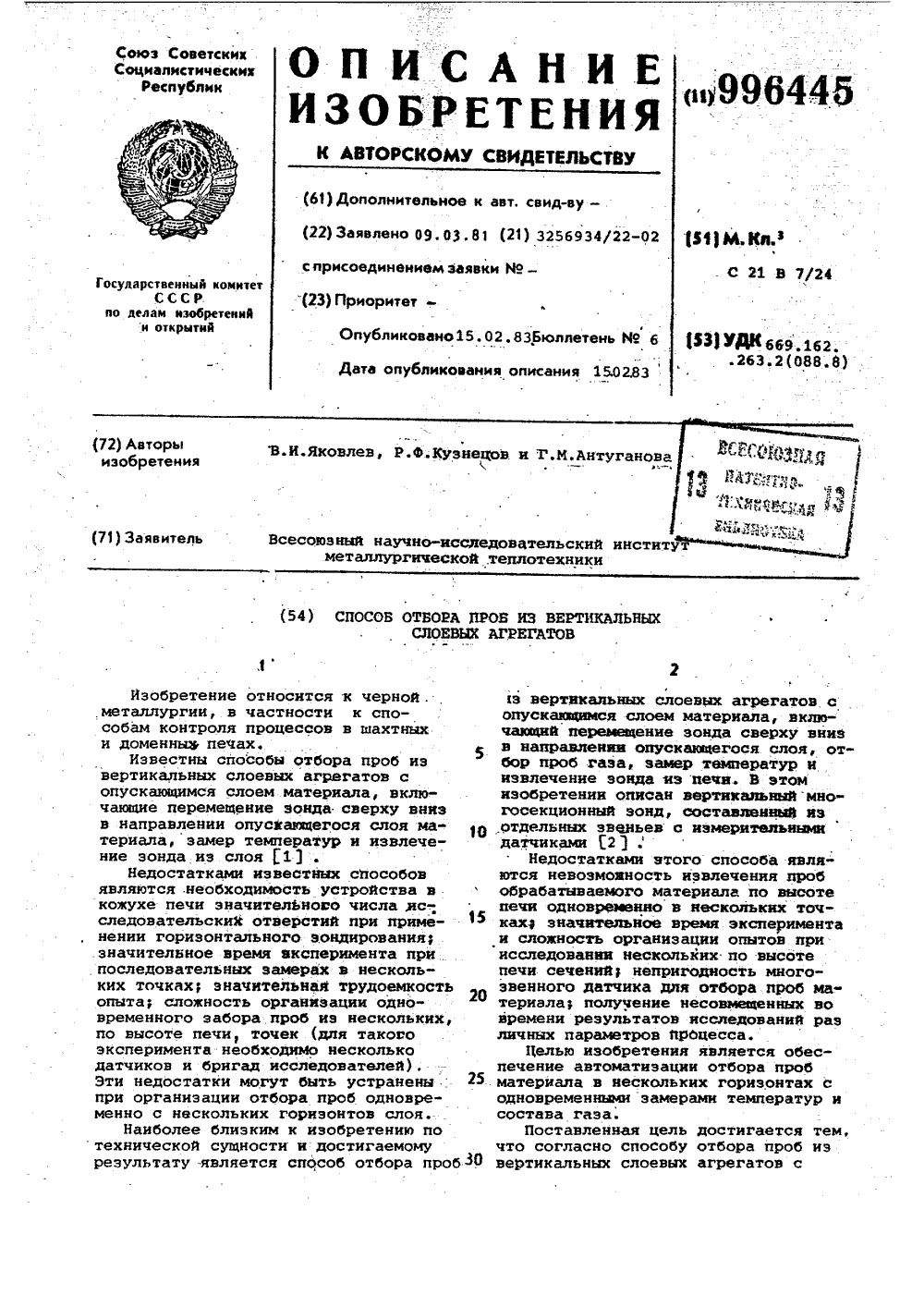

Номер патента: 996445

Опубликовано: 15.02.1983

Авторы: Антуганова, Кузнецов, Яковлев

МПК: C21B 7/24

Метки: агрегатов, вертикальных, отбора, проб, слоевых

...меньшей скорости менее, чем на10 выше скорости схода материала):возможно случайное открытие пробоотборников на участках слоя с относительно высокими локальными скоростями 65 движения материала. Верхний предел скорости введения зонда ограничивается скоростью замера температур и состава газа. При достижении заданного уровня слоя зонд останавливается ( фиксируется ) на 2-8-ой мин при скорости схода материала до 25 мм/мин. Под воздействием движения куски слоя открывают пробозаборные устройства и материал попадает в емкость пробоотборников. При выдержке менее 2 мин емкость пробоотборника не успевает полностью заполниться на данном горизонте и при извлечении зонда возможно попадание в пробу случайных частиц материала, что искажает...

Номер патента: 969743

Опубликовано: 30.10.1982

Авторы: Антуганова, Боковиков, Грабко, Кузнецов, Найденов, Панов, Тверитин, Яровский

МПК: C21B 13/10

Метки: агрегат, восстановления, кусковых, полилисперсных

...а 45габариты агрегата возрастают.Ось вспомогательных (расположенных над загрузочным патрубком) фурмдолжна быть выполнена параллельнойнижней плоскости загрузочного патруб Ока шихты, В противном случае при опускании сопла вспомогательных фурмвниз будет происходить эасыпание материалом 1-го ряда основных фурм,а при подъеме сопла вспомогательных фурм вверх понижается эффективность возврата пыли отходящих газовв процесс.Максимальная степень возврата пыли отходяших газов в процессе обеспечивается при расстоянии между вспомогательными фурмами, равном 1,52,0 расстояния между ними и загрузочным патрубком.При меньшем шаге между фурмамии загрузочным патрубком менее 1,5) 65 степень возврата пыли в процессе не повышается, а конструкция...

Номер патента: 905289

Опубликовано: 15.02.1982

Авторы: Антуганова, Боковиков, Грабко, Кузнецов, Найденов, Панов, Тверитин, Яровский

МПК: C21B 13/10

Метки: кусковых, полидисперсных, термообработки

...а следовательно, к потере металла в процессепередела, что недопустимо.Скорость газовоздушных потоков, подаваемых над потоком загружаемой в печь влажной шихты, устанавливают равной 60-80 нмф/ьРс. Подача этих струй 55 вдругом месте нецелесообразна, так как они не пересекаются с восходящим потоком отходящих газов и не отнимают у него 89 4частицы шихты, Скорость газовоздушных струй должна быть не меньше 60 им/м с, так как в противном случае существенно уменьшается эффективность отбора частиц шихты из потока отходящих газов. Скорость газовоздушных струй более 80 нмlмс нецелесообразна, так как не улучшая процесса возврата пыли в печь, приводит к увеличению энергетических затрат.Направление движения струй должно быть параллельно направлению...

Номер патента: 901283

Опубликовано: 30.01.1982

Авторы: Антуганова, Грабко, Кузнецов, Найденов, Тверитин

МПК: C21B 13/00

Метки: восстановления, железных, печи, полидисперсных, руд, слоя, ступенчато-взвешенного

...противном случае существенно возрастают энергетические затраты на измельчение топлива, С другой стороны, крупность мелкойфракции не должна быть выше 1,0 мм,так как более крупные фракции не успевают сгорать в объеме цечи и количество тепла в печи оказывается недостаточным.Крупная фракция топлива имеет мижмальный размер 1,5 мм, В противномслучае эти частицы сгорают в объемепечи более чем на 20 вес. %покрываются оболочкой золы значительной толщины, и не реагируют в камере довосстановления, Верхний предел крупнойфракции составляет 3,0 мм, так как иначе частицы не успевают полностью прореагировать в объеме печи и в камередовосстановления и обусловливают потери топлива с готовой продукцией,Соотношение мелкой и крупной фракций составляет...

Номер патента: 883182

Опубликовано: 23.11.1981

Авторы: Антуганова, Боковиков, Грабко, Кузнецов, Найденов, Тверитин

МПК: C21B 13/10

Метки: отопления, печи, слоем, ступенчатовзвешенным

...меньшей крупности твердого топлива (менее 1,4 от средней крупности руды происходит сгорание большей части топлива уже в объеме печи ступенчато- взвешенного слоя и на завершение восстановительных реакций в камере довосстановления углерода не хватает, что является недопустимым. При боль-. шей крупности твердого топлива более 1,6 от средней крупности кусков руды ) ухудшается транспортировка по длине печи.Соотношение газообразного и твердого топлива в 1-ом по ходу материала ряду фурм зоны подогрева по теплу должно составлять 1:1,1-1,2). Подача твердого топлива в количестве меньшем 1,1 от газообразного усложняет формирование слабовосстановительной газовой среды в печи ступенчато-взвешенного слоя и процессы восстановления в ней развиваются...

Номер патента: 829703

Опубликовано: 15.05.1981

Авторы: Антуганова, Кузнецов, Кутузов, Питатилев, Статников, Трофимов

МПК: C22B 1/24

Метки: окатышей, рудотопливных

...от дельным потоком на участок образования зародышей в нижние слои вращающегося материала, при этом поток топлива делают пульсирующим с частотой пульсаций 2-6 раз в мин. 20В процессе окомкования при различной крупности отдельных компонентов шихты происходит .заметная сегрегация частиц по радиусу гранулы, В ядре гранулы преобладают более мелкие час тицы, количество которых постепенно уменьшается от ядра к периферии, причем более мелкие гранулы содержат более мелкие частицы, так как зародьппи гранул любой крупности состоят из час тиц одинакового состава. В результате становится возможным, изменяя Фракционный состав отдельных компонентов шихты относительно друг друга, вводить один из компонентов шихты либо в крупные, либо в мелкие...

Номер патента: 789585

Опубликовано: 23.12.1980

Авторы: Антуганова, Боковиков, Грабко, Кузнецов, Найденов, Халда, Шарыгин

МПК: C21B 13/10

Метки: восстановления, полидисперсных

...в плотном нефильтруемом слое, так как именно в таких слоях продолжитель ность процесса приближается к времени, необходимому для достаточно полного восстановления материала. В любых других слоях приходится принимать искусстненные меры для увеличения времени пребывания материала в агрегате, что зачастую существенно усложняет его конструкцию.Восстановление н плотном слое производят эа счет твердого топлива со скоростью 0,8-2,0/мин. При меньшей скорости (менее 0,8/мин) возрастают габариты агрегата, что нежелательно. При скорости более 2,0/мин чрезмерно возрастает расход топлива на процесс и его экономичность падает.В плотном слое создают условия, исключающие фильтрацию через него газов, поэтому в нем становится возможным создание...

Номер патента: 781221

Опубликовано: 23.11.1980

Авторы: Абзалов, Антуганова, Буткарев, Горбачев, Кузнецов, Майзель, Чернышева, Шаврин

МПК: C22B 1/02

Метки: окатышей, структуры, формирования

...в таблице опытных данных показывает, что при окомковании высокоосновных окатышей с содержанием флюсующих добавок в количестве 1 0-14% упаковка частиц основного класса приближается к кубической. При понижении основности окатышей цобавка мелких фракций в шихту уменьшается, крупные частицы приближаются друг к другу и их упаковка приближается к октаэдрической.Из таблицы также видно, что при окомковании окатышей с содержанием 10-14% флюсующих и упрочняющих добавок крупность отдельных частиц добавок должна быть в 2,2-2,6 раза меньше крупности частиц железорудного концентрата. При большой крупности частиц добавок (менее чем в 2,2 раза от крупности железоруцных частиц) они отодвигают железорудные частицы друг от друга, число точек...

Номер патента: 730842

Опубликовано: 30.04.1980

Авторы: Антуганова, Буткарев, Клейн, Кузнецов, Худорожков

МПК: C22B 1/24

Метки: конвейерную, машину, обжиговую, окатышей, роликовым, укладки, укладчиком

...сухих окатышей в шихту перед окомкователем приводит к сниже -нию ее влажности, дополнительно подготовляя шихту к процессу окомкования, так как выводит часть влаги из процесса. При этом становится возможным и- кгпочить нежелательные добавки в шихту сухих материалов (возврата, сухого кон - цецтрата, окисленных руд и др.). Полная замена сухих материапов на обожженные окатыши достигается при подаче в шихту 9-12% от ее веса сухих обожженных окатышей на каждый процент избыточной влаги концентрата.П р и м е р. Способ осуществляют следующим образом.Перед окомкователем в исходную щих - ту подают 5-20% сухих обожженных окатышей. Сухие окатыши, обладая высокой адсорбционной способностью, акти- активно поглощают внешнюю влагу, насьпцаясь ею до...

Номер патента: 663744

Опубликовано: 25.05.1979

Авторы: Антуганова, Буткарев, Клейн, Кузнецов, Худорожков

МПК: C22B 1/24

Метки: окатышей

...5 говых машин. Данное обстоятельствопроцесс окомкования. После смешения обесйечивается тем, что данный защит"компонентов шихты (концентрата, бен- ный слой предохраняет нижележащие слоитонита при необходимости известия- сырых окатышей от разрушения, При этомка) в последнюю добавляют сухйе обож- йу 1 ем пОвыйейия температуры теплоносиженные окатьпци в количестве 9-12 от 10 теля продолжительность сушки можно совеса шихты на каждый прбцент избыточ- .кратить в 4-5 раэ. Так продолжительнбй влаги концентрата, Обожженные ность сушки окатышей при темпера урахокатыши перемешиваются с шихтой и ак С составляет 9-10 мин в зависитивно адсорбируют =влагу концентрата, мости открупности окатышей, При темнасыщаясь ею до 4-6, В результате 15...

Номер патента: 549691

Опубликовано: 05.03.1977

Авторы: Антуганова, Кузнецов, Мерзляков

МПК: G01J 5/20

Метки: замера, кусковых, температуры

...отверстий в верхней и нижней решетке должен обеспечивать накопление в пробоотборнике как материала одной узкой фракции, так и материала всех фракций, При этом возможен отбор и нескольких промежуточных фракций одновременно. При замере температур материала узкой фракции размер отверстий нижней решетки должен быть на 1 о/о меньше размеров верхней решетки. Еще более мелкие отверстия нижней решетки нецелесообразны, так как не обеспечивают достаточно надежного и быстрого рассева материала.Для замера температур материала широких фракций размер отверстий нижней ре. щетки должен быть на 70% меньше чем верхней решетки. Дальнейшее уменьшение разме. ров отверстий нижней решетки невозможно по конструктивным соображениям.Датчик-термопара...
