Номер патента: 1504487

Опубликовано: 30.08.1989

Авторы: Абакумов, Мукаев, Ураксеев

МПК: G01B 7/00

Метки: дискретный, линейных, перемещений

...Н -Н. При этом в выходной горизонтальной токо-вой шине 14 индуцируется ЭДС Е, наличие которой свидетельствует о том, что магнит 1 находится возле рассматриваемого сердечника. Эта ЭДС будет индуцироваться при действии магнитного поля, начиная с минимального значения Нм , соответствующего нем мин фкоторому расстоянию от объекта контроля до сердечника. После того, как будут опрошены один эа другим все сердечники 13 строки, в вертикальные токовые шины 14 последовательно от регистра сдвига 17 через ключевые элементы 16 подаются перемагничиваю;, щие импульсы тока отрицательной полярности с амплитудой (1 , перемагничивающие все сердечники 13 в состояние отрицательной намагниченности,Блок 8 развертки последовательно подключает сердечники 13...

Номер патента: 1499206

Опубликовано: 07.08.1989

Авторы: Абакумов, Мукаев, Ураксеев

МПК: G01N 27/82

Метки: дефектоскоп, магнитотелевизионный, модуляционный

...электромагнита,Изобретение относится к неразрушающему контролю материалов и изделий и может быть использовано при визуализации дефектов в металлических изделиях.Целью изобретения является повышение чувствительности за счет коррекции положения рабочей точки на рабочем участке кривой намагничивания. 10На чертеже приведена структурная схема предлагаемого дефектоскопа.Дефектоскоп содержит последовательно соединенные блок 1 управления, магниточувствительный узел 2, видео усилитель 3, амплитудный селектор 4, блок 5 памяти, второй вход которого подключен к блоку 1 управления, и видеоконтрольный блок 6, второй вход которого также подключен к блоку 1 управления.Кроме того, дефектоскоп содержит последовательно соединенные линейный детектор 7,...

Номер патента: 1499205

Опубликовано: 07.08.1989

Авторы: Абакумов, Фаттахов

МПК: G01N 27/82

Метки: дефектоскоп, магнитнотелевизионный

...между электромагнитом 8 и магниточувствительным 35преобразователем 1,Блок 6 управления содержит соединенные последовательно формирователь 11 импульсов (Фиг. 2), регистр 12сдвига и блок 13 Формирователей то- . 40ков,Электромагнит 8 (фиг,3) содержитярмо 14 рамочной конструкции, внутрикоторого располагается магниточувствительный преобразователь 1, Кроме 45того, электромагнит 8 содержит И полюсов 15,1-15,М, расположенных попериметру ярма 14 перпендикулярноего плоскости, с 11 обмотками 16,1 -16,Н, размещенными на полюсах 15.Магнитотелевизионный дефектоскопработает следующим образом,Обмотка 16.1 электромагнита 8 подключена к блоку 9 питания постоянного тока непосредственно и образуетпостоянный северный полюс, Обмотки16, 2-16.И образуют...

Номер патента: 1495901

Опубликовано: 23.07.1989

Авторы: Абакумов, Варшавский, Винокуров, Долгов, Костылев, Лыфарь

МПК: H01H 37/76

Метки: термовыключателем, электронагревательное

...9, При расплавлении последнего между ним и штоком 10исчезает жесткая связь и под действием разжимающегося пружинного приводного элемента 15 происходит отстрел камеры 14, выполняющей роль механизма управления контактной группой. Это обеспечивает разрыв электроконтактов 20 и 21,Вместе с камерой 14 вверх движется стакан 11, находящийся в нем пружинный приводной элемент 16 возвраташтока, который находится в сжатомсостоянии, и шток 10,Одновременное и с одинаковой скоростью движение указанных элементовобеспечено эа счет наличия междуними жесткой связи, которая обусловлена применением П-образной пружинящей защелки 6,Такое движение происходит до момента соприкосновения защелки 6 с регулятором 5, который отводит ее всторону, выводя из-под...

Номер патента: 1479869

Опубликовано: 15.05.1989

Авторы: Абакумов, Мукаев, Ураксеев

МПК: G01N 27/82

Метки: дефектоскоп, магнитотелевизионный, ферромодуляционный

...подключенную к генератору 17 перемагничивающих импульсов, обмотку 19 подмагничивания, под"ключенную к усилителю-формирователю10 тока подмагничивания, выходнуюобмотку 20 и вертикальные адресныешины 21, которые совместно со всемиобмотками 18, 19 и 20 прошивают всетороидальные ферритовые сердечники16.Кроме того, магниточувствительныйузел 2 содержит адресный дешифратор22 и ключи 23 тока, включенные между выходаьщ адресного дешифратора 22 ивертикальными адресными шинами 21,Устройство работает следующим образом,Магниточувствительный узел 2 перемещают по поверхности контролируемого иэделия 15 после его намагничивания блоком 1 намагничивания. С помощью генератора 17 перемагничиваю"щих импульсов, адресного дешифратора22 и ключей 23 тока...

Номер патента: 1479868

Опубликовано: 15.05.1989

Авторы: Абакумов, Мукаев, Ураксеев

МПК: G01N 27/82

Метки: магнитных, полей, сканирующий

...1ные блок 5 управления, выходы которого подключены к магниточувствительному узлу 2 и видеоконтрольному блоку 4, компенсирующий преобразова тель 6, усилитель 7 и формирователь8 тока компенсации, подключенный кмагниточувствительному узлу 2,На фиг. 1 обозначено контролируе- ЗОмое изделие 9, размещенное между блоком 1 намагничивания и магниточувствительным узлом 2. Компенсирующий преобразователь 6(фиг. 2) содержит кольцевой ферритовый сердечник 10, шину 11 опроса ивыходную обмотку 12, прошивающиекольцевой ферритовый сердечник 10 иявляющиеся соответственно входом и 40выходом компенсирующего преобразователя 6,Устройство работает следующим образом,45Блок 1 намагничивания создает вконтролируемом иэделии 9 магнитноепопе, структура которого...

Номер патента: 1479867

Опубликовано: 15.05.1989

Авторы: Абакумов, Баширов, Газизов, Федосенко

МПК: G01N 27/82

Метки: дефектоскоп, магнитотелевизионный

...Блок 8 развертки после -довательно перемагничивает кольцевыеферритовые сердечники 11. При этомв измерительной обмотке 15 возника -ют сигналы, зависящие от свойств объекта 10 контроля. Полученные информационные сигналы после амплитудной ивременной селекции в блоке 2 селекции и преобразования в цифровую форму аналого-цифровым преобразователем3 запоминаются в блоке 4 памяти.Магниточувствительный узел 1 перемещают по поверхности объекта 10контроля. При этом датчик 9 перемещения вырабатывает импульсы после прохождения определенного расстояния,служащие для переключения адресов вблоке 4 памяти,Одновременно по сигналам синхрогенератора 7 осуществляется последовательное чтение ячеек блока 4 памяти и преобразование считанной информации в...

Номер патента: 1478035

Опубликовано: 07.05.1989

Автор: Абакумов

МПК: G01B 3/38

Метки: гладкая, калибр-скоба, регулируемая

...помощью винтов 3. Измеряют контролируемые детали по принципу"проходной-непроходной". Формула изобретения Гладкая регулируемая калибр-скоба, содержащая корпус с неподвижными измерительными губками, о т л и ч а ю - щ а я с я тем, что, с целью расширения технологических воэможностей эа Составитель В.ЕгоровРедактор В.Петраш Техред М,Ходанич Корректор И.МускаЗаказ 2351/39 Тираж 684 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, 101 Изобретение относится к измерительной технике и может быть использовано в машиностроительных отрасляхпромышленности для измерения наруж 115ных диаметров по принципу...

Номер патента: 1470769

Опубликовано: 07.04.1989

Авторы: Абакумов, Боклан, Дышлевич, Зусмановский, Каменев, Лозовой, Лялюк, Ткач, Товаровский, Швец

МПК: C21B 7/16

Метки: газа, горн, доменной, печи, подачи, природного

...Снижениерасхода кокса достигается за "четувеличения степени использования водорода ввиду улу:,шенин равноь;ерностираспределения его по ве;тикальномусечению колошника. 2 ил,работает следующю образом,Через дутьевые каналы фурм подается дутье, Природный газ подается через трубки подачи газа выходные отверстия которых выведены в верхнююили нижнюю части фурм, а также в верхнюю часть фурмы или по ее оси. Приподводе природного газа в верхнюючасть внутренней полости воздушных фимеет место повышенное содержаниеводорода на периферии печи, а при ввде газа снизу или по оси растет содержание водорода в центре печи, т.е,одновременный ввод сверху и снизу(или по оси) способствует улучшениюравномерности распределения водородапо сечению печи,ение...

Номер патента: 1462173

Опубликовано: 28.02.1989

Авторы: Абакумов, Султанов, Фаттахов, Хайруллин

МПК: G01N 27/82

Метки: магнитотелевизионное, трубопроводов

...2.В блоке 10 управления, питающемся от блока 9 питания, с помощью формирователя 11 импульсов, регистра 12сдвига и формирователей токов ФТ,ФТ формируются необходимые поамплитуде, длительности и сдвигу вовремени импульсы постоянного тока,которые поочередно через электронныеключи . К, , К блока 14 подаются квыводам последовательно соединенныхобмоток разноименных пар полюсов Р 1,,Р намагничивающей.системы 1.В результате эгого намагничивающаясистема 1 создает магнитное поле,перемещающееся по окружности трубыза счет дискретного и периодическогоповорота магнитного потока в пределах круговых участков боковой поверхности трубопровода 2 (фиг.З),Так, при поочередной подаче импульсов постоянного тока формирователями токов ФТ, ФТ, ФТ...

Номер патента: 1460692

Опубликовано: 23.02.1989

Авторы: Абакумов, Бабакин, Степанов

МПК: G01N 27/82

Метки: дефектоскоп, магнитотелевизионный

...дефекты. 2 ил,по амплитуде выходные сигналы и на экране видеоконтрольного блока 4 наблюдается световое пятно равномерного свечения.При пропускании по обмоткам 10 и 11 переменного тока объект 17 контроля намагничивается. При этом часть основного магнитного потока проходит через объект 17 контроля и замыкается через средний стержень 7 магнитопровода, находящийся над зоной контроляВ короткозамкнутых витках 16 и 15, охватывающих две части среднего стержня 7 магнитопровода, находяться токи, создающие свои магнитные потоки. При этом направления этих магнитных потоков перпендикулярны один другому и одновременно плоскость, образованная этими потоками, составляет некоторый угол с направлением основного магнитного потока в части...

Номер патента: 1456862

Опубликовано: 07.02.1989

Авторы: Абакумов, Баширов, Клюев, Семенов, Федосенко, Хромов

МПК: G01N 27/82

Метки: дефектоскопу, магнитных, полей

...10,Преобразователь работает следующим образом,Магниточувствительньй узел 1 размещают на контролируемом изделии(не показано), и блок 5 разверткипоследовательно переключает горизонтальные и вертикальные шины 7 и 8,выбирая один из ферритовых кольцевыхсердечников 6. Так как замкнутаяобмотка 10 увеличивает магнитное сопротивление ферритового кольцеобразного сердечника 6, то блок 5 развертки позволяет с помощью адреснойшины 9 переключать Ферритовые кольцевые сердечники 6 меньшими токами.Так как величина сопротивлениямагниточувствительного элемента 11зависит от внешнего магнитного поля,то величина напряжения перемагничивания, а следовательно, и остаточнаяиндукция зависит от внешнего поля.При переключении ферритового кольцевого сердечника...

Номер патента: 1453308

Опубликовано: 23.01.1989

Авторы: Абакумов, Бабакин, Зинов

МПК: G01N 27/82

Метки: дефектоскоп, магнитотелевизионный

...развертке луча, осуществляемой блоком 1 развертки. Неоднородность магнитного поля объекта 11 контроля обусловлена магнитными полями рассеяния от дефектов. Яркость светового пятна на экране видеоконтрольного блока 4 регулируется с помощью амплитудного селектора 3.Сигнал с амплитудного селектора 3 поступает на первый вход блока 5 измерений и оптимизации, с первого выхода которого управляющее напряжение положительной или отрицательной полярности (фиг.2 а.) подается на управляющий вход генератора 6 прямоугольных импульсов переменной частоты1 увеличивая или уменьшая частоту выходного сигнала (фиг.2 Ь), Если сигнал на выходе амплитудного селектора 13 (фиг,2 а) недостаточен для обеспече;.ния качественного изображения дефек,та на экране...

Номер патента: 1453307

Опубликовано: 23.01.1989

Авторы: Абакумов, Бабакин, Зинов, Султанов, Фаттахов, Хайруллин

МПК: G01N 27/82

Метки: дефектоскоп, магнитотелевизионный

...электромагнита. Регулируемый источник 10 тока выполнен в виде последовательно соединенных счетчика 11 цифроаналогового преобразователя 12 и усилителя 13. Кроме того; дефектоскоп содержит генератор 14 прямоугольных импульсов, подключенный к второму входу коммутатора 9. Контролируемый объект 15 (фиг.1) размещен у полюсов электромагнита 2, выполненного в виде магнитопровода 16 (фиг. )) 10 крестообразной формы с четырьмя полюсами 17-20, на которых расположены обмотки 21-24, соединенные попарно последовательно. Обмотки 21 и 22 подключены к управляемому источнику 1045 тока, а обмотки 23 и 24 - к нерегулируемому источнику 1 тока. Между полюсами 17-20 электромагнита расположен магниточувствительный узел 3.Дефектоскоп работает следующим .50...

Номер патента: 1452585

Опубликовано: 23.01.1989

Авторы: Абакумов, Бондаренко, Починок, Руль

МПК: B03B 5/24

Метки: отсадочная

...воздушн е камеры 5, пульсатор с коллекторами 6 и воздухопроводами 7, соединенными с прдрешетными воздушными камерами 3 со стороны одной из боковых стенок корпуса. В верхней части камер 5 ниже соединен 1 я воздухопровода 7 с одной из боков х стенок корпуса установлены перегород к 8 с уклоном к горизонтали и с зазор м 9 к стенке, противоположной стенке, с единенной с воздухопроводом. ПерегородкГ 8 образуют камеру 10, сообщающуюся с подрешетными воздушными камерами 5 посредством зазора 9,Отсадочная машина работает следуощим образом.Обогчщаемый материал поступает на решето 2 загрузочного отделения. Подвергаясь непрерывному воздействию пульсирующего потока воды, создаваемого сжатым воздухом, 1 ериодически поступающим через...

Номер патента: 1449889

Опубликовано: 07.01.1989

Авторы: Абакумов, Мукаев, Ураксеев

МПК: G01N 27/82

Метки: магнитных, матричный, полей

...Л. Гратилло Техред А. Кравчук Корректор М. Мак симишине ц Заказ 6960/43 Тираж 847 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНГ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к областинераэрушающего контроля и может бытьиспользовано в промышленности привизуализации дефектов в ферромагнит"5ных материалах.Целью изобретения является повышение достоверности контроля эа счетвведения интегрального преобразовате"ля информационного сигнала. 10На чертеже приведена структурнаясхема матричного преобразователямагнитных полей,Преобразователь содержит блок 1намагничивания и соединенные последо вательно блок 2...

Номер патента: 1449888

Опубликовано: 07.01.1989

Авторы: Абакумов, Мукаев, Ураксеев

МПК: G01N 27/82

Метки: магнитных, полей, твердотельный

...с вторым входомблока 6 памяти и подключен к блоку 2развертки.На фиг.1 приведено также контролируемое изделие 8, расположенное умагниточувствительного узла 3,Магниточувствительный узел (фиг,2)содержит линейку 9 одностержневыхферрозондов с намагничивающими и измерительными обмотками 10 и 11.Магниточувствительный узел содержит также конденсатор 12, подключен, ный параллельно измерительной обмотке 11 регистр 13 сдвига и ключи 14тока, включенные между последовательными выходами регистра 13 сдвига и,намагничивающими обмотками 1 О. Преобразователь работает следую щим образом.Магниточувствительный узел 3 перемещается над поверхностью контролируемого изделия 8, Одновременно блок 1 намагничивания намагничивает контролируемое изделие 8. В...

Номер патента: 1449887

Опубликовано: 07.01.1989

Авторы: Абакумов, Баширов, Вильданов, Мукаев, Ураксеев

МПК: G01N 27/82

Метки: линейный, магнитных, полей

...адресными шинами 10 и 11, обмоткой 12 намагничивания, выходной обмоткой 13 и короткозамкнутым витком 14. Магниточувствительный35 узел содержит также ключи 15 тока, подключенные к вертикальным адресным шинам 11, регистр 16 сдвига, к последовательным выходам которого подклю чены ключи 15 тока, формирователь 17 импульсов и механический ключ 18, содержащий колесико 19, выполненное из проводящего материала и подключенное к входу формирователя 17 импульсов, по окружности которого содержатся изолирующие прокладки 20 и токоснимающую шетку 21 с клеммой 221 реобразователь работает следующим образом.Магниточувствительный узел 3 размещают на контролируемом изделии 8.Блок 1 намагничивания создает в контролируемом изделии. магнитное поле, рельеф...

Номер патента: 1448287

Опубликовано: 30.12.1988

Авторы: Абакумов, Бородин, Иванченко, Мирошниченко, Мурзина

МПК: G01R 17/10

Метки: автоматической, нуля, тензометрический, усилитель, установкой

...тока плеча 9и увеличению (уменьшению) тока плеча 10. При этом сигнал раэбаланса1 р (фиг.2 л) моста уменьшается, авыходной сигнал Бьы 1 (фиг.2 б) изме рительного усилителя 2 линейно убывает (возрастает), В момент, когдавыходной сигнал Бо, станет меньше(больше) порогового. +11 поР (-Баоо ),т.е. выполнится условие +11 аоР)11 ы15 )-11 поо на выхоДах компаРатоРов 20и 21 установятся сигналы "1" (фиг.2 в,г), которые установят на выходе элемента 23 сигнал "О" (фиг.2 д). Зтотсигнал закроет ключ 24 и запретит 20 прохождение сигналов (Лиг,2 ж) с генератора 25 импульсов на реверсивныйсчетчик 26. На входах счетчика 26зафиксируется код, соответствующийсбалансированному состоянию тензо усилителя.В этом состоянии выходной сигнализмерительного...

Номер патента: 1447856

Опубликовано: 30.12.1988

Авторы: Абакумов, Дышлевич, Ковязин, Ленский, Малый, Погорелый, Сторожик, Хлопенюк

МПК: C21B 7/18

Метки: газовый, доменной, загрузочного, затвор, печи, устройства

...наполняющие клапаны 10. Перед выходными штуцерами 8 газопроводов 9симметрично выходным торцам штуцеров8 жестко закреплены металлические направляющие 11.Для повышения локализации воздействия энергии струи газа металлические угловые элементы 11 могут бытьустановлены на отражающих экранах 12, 40выполненных в виде сектора пологоцилиндра, при этом выпуклость сектораполого цилиндра 12 обращена к осидоменной лечи. Металлические направляющие 11 установлены перпендикулярно продольной оси сектора полого цициндра 12 посередине сектора пологоцилиндра 12 симметрично выходньм торцам штуцеров 8,Диаметр сектора полого цилиндра12 выполнен в интервале 1,2-б,О диаметра штуцера 8 газопровода 9, а егодлина соответственно 2,8-8,0 тех жезначений, при...

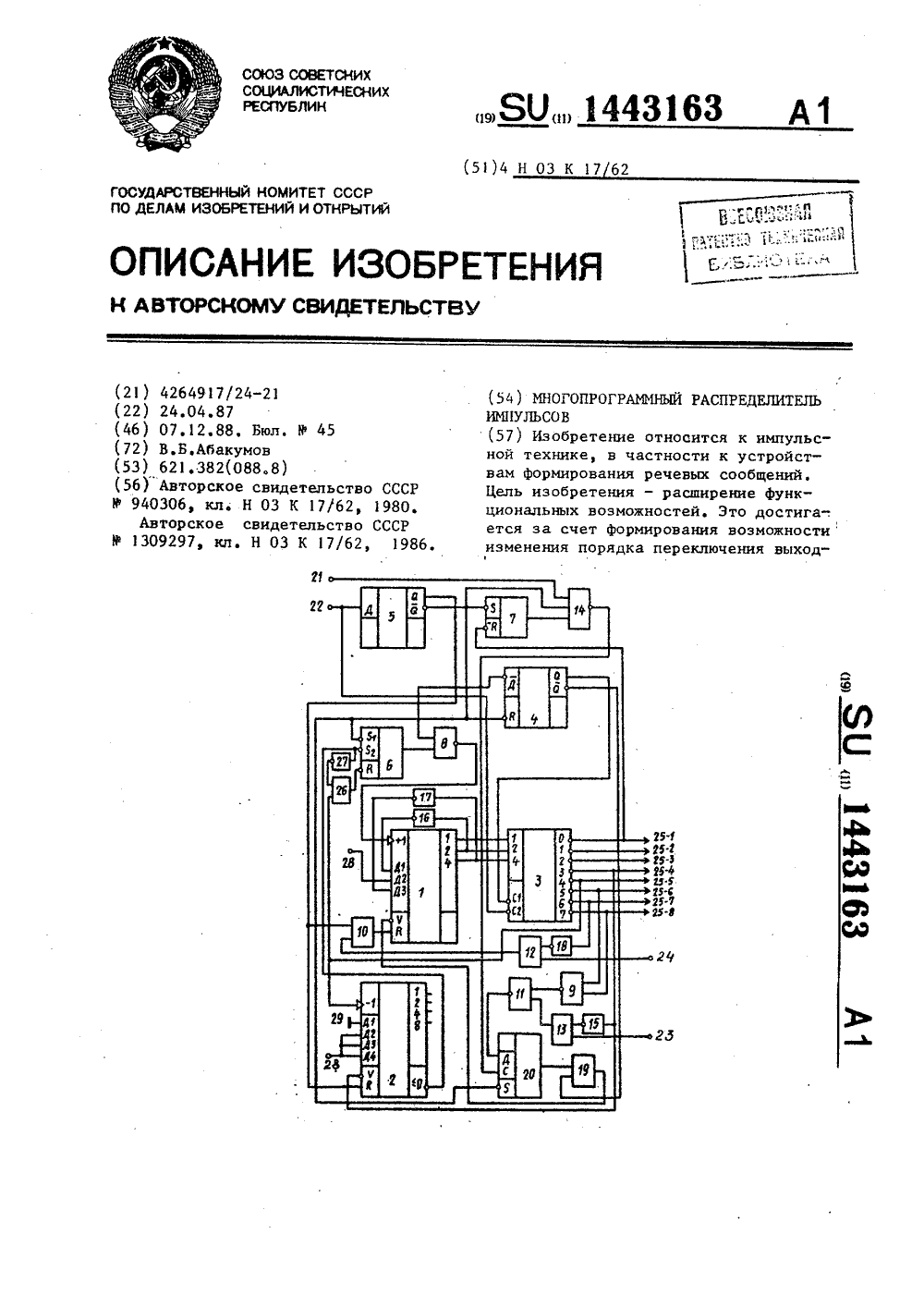

Номер патента: 1443163

Опубликовано: 07.12.1988

Автор: Абакумов

МПК: H03K 17/62

Метки: импульсов, многопрограмный, распределитель

...23 нулевой сигнал блокирует прохождение через элементы НЕ 15, И 13,ИП-НЕ 11 сигнала с четвертого выходадешифратора 3 на Г-Вход Э-триггера.20. 11 оэтому переключение 0 в тригге20 в нулевое состояние не производится, при этом на выходе Г-триггера20 и соответственно на первом входеэлемента ИЛИ 19 присутствует единичньй сигнал. Следовательно, единичньйсигнал присутствует также на Выходеэлемента ИИ 19 и ссответственно на-входе первого счетчика 1, т.е.счетчик 1 находится В режиме счетаПоэтому при поступлении следующеготактового импульса содержимое счетчика 1 увеличивается на. единицу, и навыходной шине 25.5 после окончаниядействия блокирующего импульса настробирующем Вхоце дешифратора 3псявляется нулевой сигнап, Этот сигнал постуняет на...

Номер патента: 1442750

Опубликовано: 07.12.1988

Авторы: Абакумов, Данков, Еременко, Мехаев, Францев

МПК: F16H 1/00

Метки: привод

...2. Центральное колесо 6 с внутренними зубьями выполнено в виде кулачка волнового зубчатого редуктора, на котором установлен гибкий подшипник 7. Внутри гибкого колеса 8 размещены две тонкостенные втулки 25 9 и 10, упруго деформируемые в радиальном направлении и фиксирующие генератор волн через наружное кольцо гибкого подшипника 7 от осевого смещения. Втулка 9, размещенная со стороны днища гибкого колеса 8, имеет продольный разрез и наружный диаметр меньше внутреннего диаметра гибкого колеса 8 на величину удвоенной деформации гибкого колеса 8 и вставлена в гибкое колесо 8 свободно. Втулка 1 О размещена с открытой стороны гибкого колеса и жестко связана с ним, например, заклепкой 11. Жесткое колесо 12 связано с выходным валом 13, редуктор в...

Номер патента: 1439484

Опубликовано: 23.11.1988

Авторы: Абакумов, Баширов, Федосенко

МПК: G01N 27/90

Метки: вихретоковое, неразрушающего

...элементарныхпреобразователей 12, Диск 14 выполнен непрозрачным с прорезями, 18, расстояние между которыми равно расстоянию между строками 11 и 12,Также формирователь 7 импульсов синхронизации содержит светодиод 19 и Фотодиод 20, расположенные в корпусе 13 по разные стороны диска 14 на уровне прорезей 18, и комп ".ратор 21 ко входу которого подключен Фотодиод 20, а выход является выходом Формирователя 7.Устройство работает следующим образом.Многоэлементный преобразователь 1 преобразует распределение магнитных полей объекта контроля (не показан) в информационный сигнал. Блок 2 амплитудной и временной селекции выделяет сигнал из напряжения помех, анало", го-цифровой преобразователь 3 преоб- разует сигнал в цифровой код, который...

Номер патента: 1439328

Опубликовано: 23.11.1988

Авторы: Абакумов, Григорьев, Данков, Еременко, Жилин

МПК: F16H 1/00, F16H 57/00

Метки: волновой, генератор, передачи, регулируемый

...следующим образом, 25При вращении ведущего вала 4 втулка 3 за счет фрикционного контакта с сегментами б перемещается по оси вала 4 внутрь цанги 5 и своей конической поверхностью раздвигает в ра- ЗО диальном направлении сегменты б и связанные с ними гибкий подшипник 1 и гибкое колесо 2.Перемещение втулки 3 внутрь цанги 5 прекращается при уравновешивании раздвигающей силы со стороны втулки ЗБ 3 и сил упругости со стороны цанги 5 гибкого подшипника 1 и гибкого колеса 2, При этом ведущий вал 4, втулка 3 и связанные с ней за счет сил трения цанга 5 с сегментами 6 и гиб О ким подшипником 1 вращаются как одно целое,С увеличением передаваемой нагрузки зазоры между генератором и гибким колесом 2 увеличиваются, и втулка 3 получает возможность...

Номер патента: 1437810

Опубликовано: 15.11.1988

Авторы: Абакумов, Мукаев, Ураксеев

МПК: G01R 33/02

Метки: линейный, магнитного, поля

...10 сдвига поочередно через ключи тока 11 подает энакопеременные токовые импульсы в каждуюнамагничивающую обмотку 15, благодарячему сердечники 13 постоянно перемагничиваются из одного насыщенного состояния в другое. 55Для выбора наиболее оптимальнойрабочей точки регулируемый источник16 питания постоянного тока, включенный параллельно в измерительную об" 1 мотку 14, подает в нее постоянныйток благодаря чему в сердечнике 13наводится корректирующее постоянноеполе подмагничивания,Разделительный конденсатор 17не приводи-. к каким-либо нежелательным явлениям, поскопьку ферритовыесердечники в данном случае ведутсебя как личейные устройства (чтообъясняется наличием в магнитном полесердечника постоянной составляющей),в которых не могут иметь...

Номер патента: 1434358

Опубликовано: 30.10.1988

Авторы: Абакумов, Баширов, Федосенко

МПК: G01N 27/90

Метки: вихретоковый, дефектоскоп

...многоэлем нтный вихретоковый преобразователь 1, дифференциальный усилитель 2, цет ктор 3, блок 4 амплитудной и врем иной селекции, аналого-циФровой прео разователь 5, блок 6 управления, к ммутатор 7, второй вход которого п ключен к второму выходу аналогофрового преобразователя 5, блок 8 и мяти, блок 9 арифметики, второй в од которого подключен к коммутато" р 7, цифроаналоговый преобразова-. т ь 10 и видеоконтрольный бЛок 11, а также синхрогенератор 12, в к торого подключены к блоку 4и, блоку 8 памяти, блоку 6 л ния и цифроаналоговому преоб т ю 10, и блок 13 развертки, ч нный между синхрогенератором м оэлементным преобразователем 1,Вихретоковый преобразователь работает следующим образом.Блок 13 развертки последовательно с...

Номер патента: 1432752

Опубликовано: 23.10.1988

Авторы: Абакумов, Акмалов, Кабанова, Маркова, Хакимов

МПК: H03K 5/15

Метки: импульсов, распределитель

...В этот же момент времени на выходе элемента 15 формируется уровень "Лог,1",который обеспечивает блокировку деши"фратора 2 и на всех его выходах присутствует сигнал "Лог,1", Следовательно, на стробирующем входе дешифратора 4 появляется уровень "Лог.1",который обеспечивает его блокировку,и на всех его выходах присутствуютсигналы "Лог,1",Таким образом, в момент перектпочения счетчика 3 информационные входы дешифратора 4 блокируются сигналом "Лог.1" с нулевого выхода дешифратора 2, После окончания первоговходного импульса на выходе элементаИ 14 снова появляется сигнал "Лог,"О", который поступает на стробирующий вход дешифратора 2. Так каксчетчик 1 своего сосТояния неизменяет, сигнал Лог.О" Формируетсяснова на нулевом выходе...

Номер патента: 1432598

Опубликовано: 23.10.1988

Авторы: Абакумов, Жлуктенко, Оболикшто

МПК: G11B 5/09

Метки: записи-воспроизведения, канала, магнитной, синхронизации, тактовой, цифровой

...ра 5, заносится на выходы счетчика 3 по воздействию на его синхронизирующий вход сигнала генератора 5. Следующим тактом колебания генератора 5 код, содержащий в старшем разряде логическую единицу, а в остальных разрядах логические нули, заносится в регистр 7, поступает на входы цифроаналогового преобразователя 1, преобразуется в аналоговый сигнал, соответствующий средней частоте генератора 5, и через фильтр 2 нижних частот поступает на управляемый генератор 5, на выходе которого устанавливается средняя частота, При отсутствии сигнала воспроизведения код на входах параллельного занесения счетчика 3 перезаносится на его выходы и в регистр 7 и частота генератора 5 не меняется. При этом сигнал на выходе второго триггера 9 возбуждает...

Номер патента: 1431827

Опубликовано: 23.10.1988

Авторы: Абакумов, Горбунова, Дергунов, Разуваев, Хржановская, Штаерман

МПК: B01J 21/06, B01J 23/745, B01J 27/057 ...

Метки: катализатор, приготовления, синтеза, —карбаматов

...0аналогично примеру 1, 0,3 г полученного катализатора помещают в автоклав, куда вводят также 0,3 мп нитробензола, 3 мл иэопропилового спирта,0,3 мл пиридина и 0,03 г цианамиданатрия. После создания давления СО150 атм нагревают 1 ч при 210 С, Далее содержимое автоклава обрабатывают, как в примере 1, Конверсиянитробенэола 907., выход изопропил-И-фенилкарбамата 887 (селективность98%).П р и м ер 11 (сравнительный).Отличается от примера 10 тем, чтокатализатор получают, выдерживая 25губчатый титан в растворе селенистойкислоты в изопропиловом спирте приобычных условиях в течение 1,5 чс последующим удалением спирта подвакуумом беэ нагревания, а также тем, 30что в автоклав вводят 0,5 мл нитробензола. Конверсия нитробенэола 90%,выход...

Номер патента: 1425447

Опубликовано: 23.09.1988

Авторы: Абакумов, Дундуков, Козьмин, Тиохин

МПК: G01C 9/12

Метки: маятниковый, чувствительный, элемент

...маятникового чувствительного элемента к воздействию угловой вибрации.На чертеже представлена схема 10 предлагаемого элемента.Маятниковый чувствительный элемент выполнен в виде двух грузов 1 и 2 массой щ, связанных с осью узла подвески 3. Грузы 1 и 2, равные по 15 массе, расположены симметрично относительно отвесной линии, проходящей через узел подвески, а линии, соединяющие центры масс грузов с узлом подвески, взаимно перпендикуляры. 20При угловых вибрациях маятникового чувствительного элемента вокруг оси у лежащей в плоскости, перпендикулярной оси узла подвески и не совпадающей с осью симметрии маятни кового чувствительного элемента у и осью х, перпендикулярной оси у и составляющей с осью у угол , возникает вокруг оси 3 момент...
