Устройство для содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1140726
Авторы: Вайнштейн, Добромыслов, Липатов
Текст

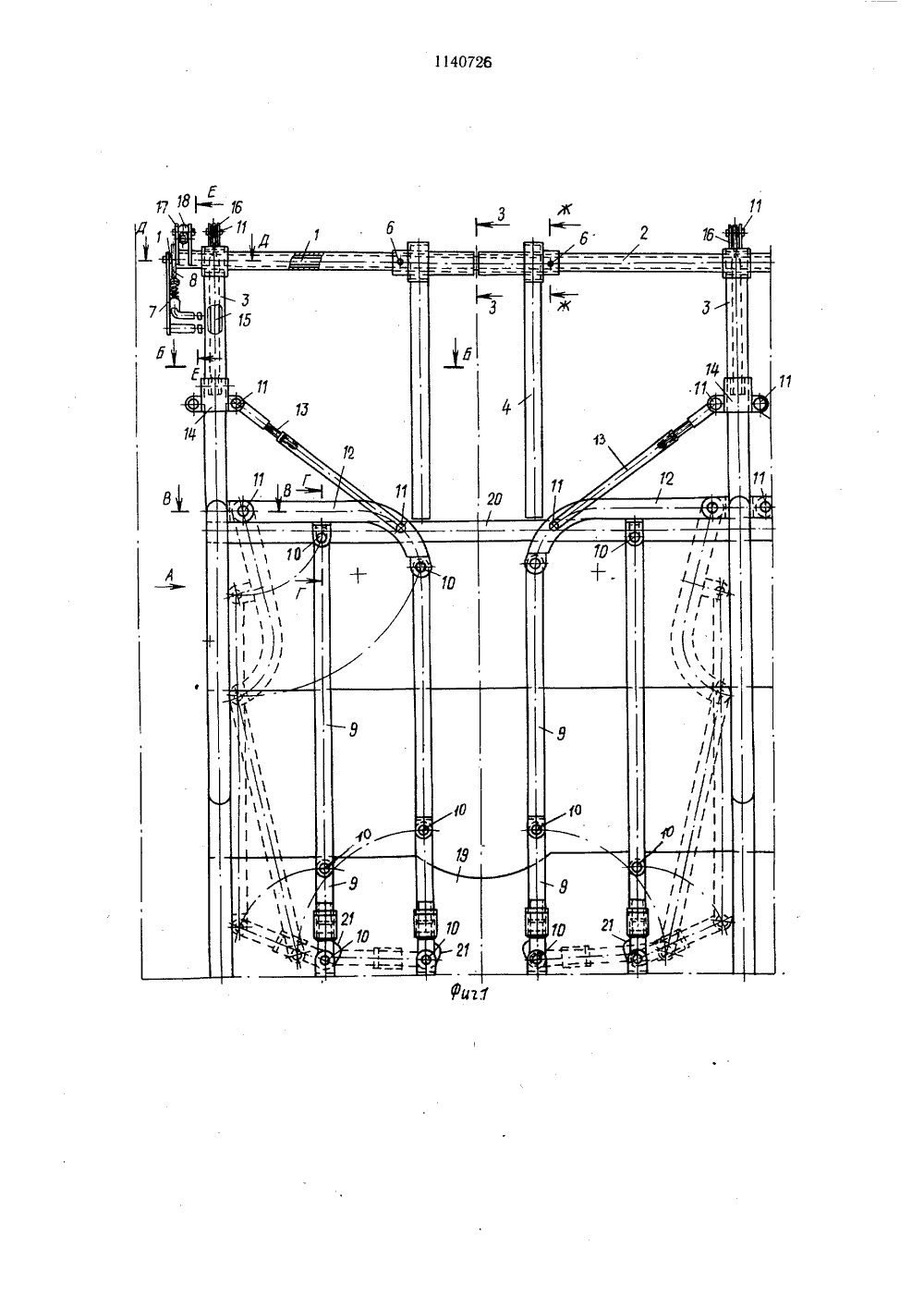

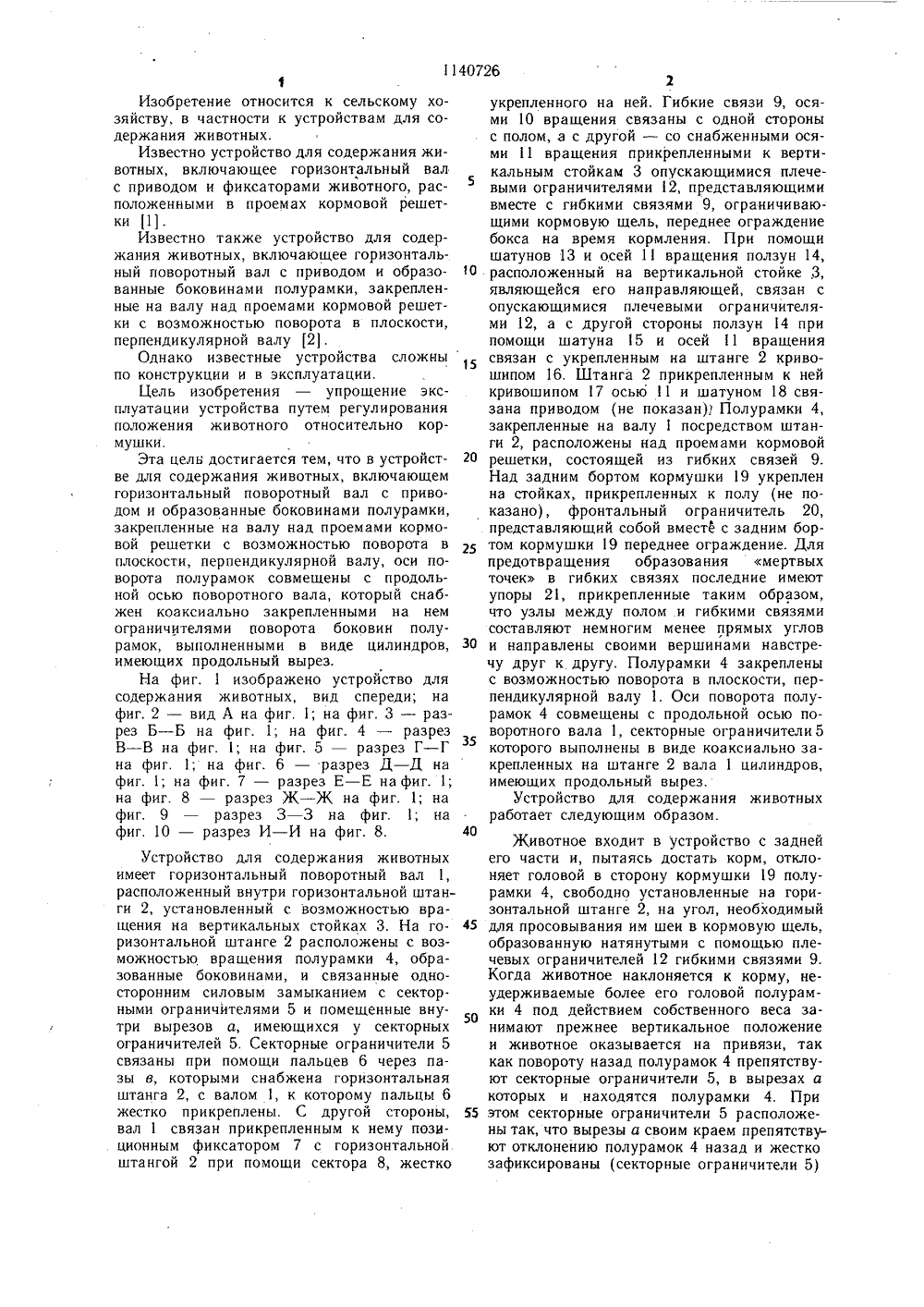

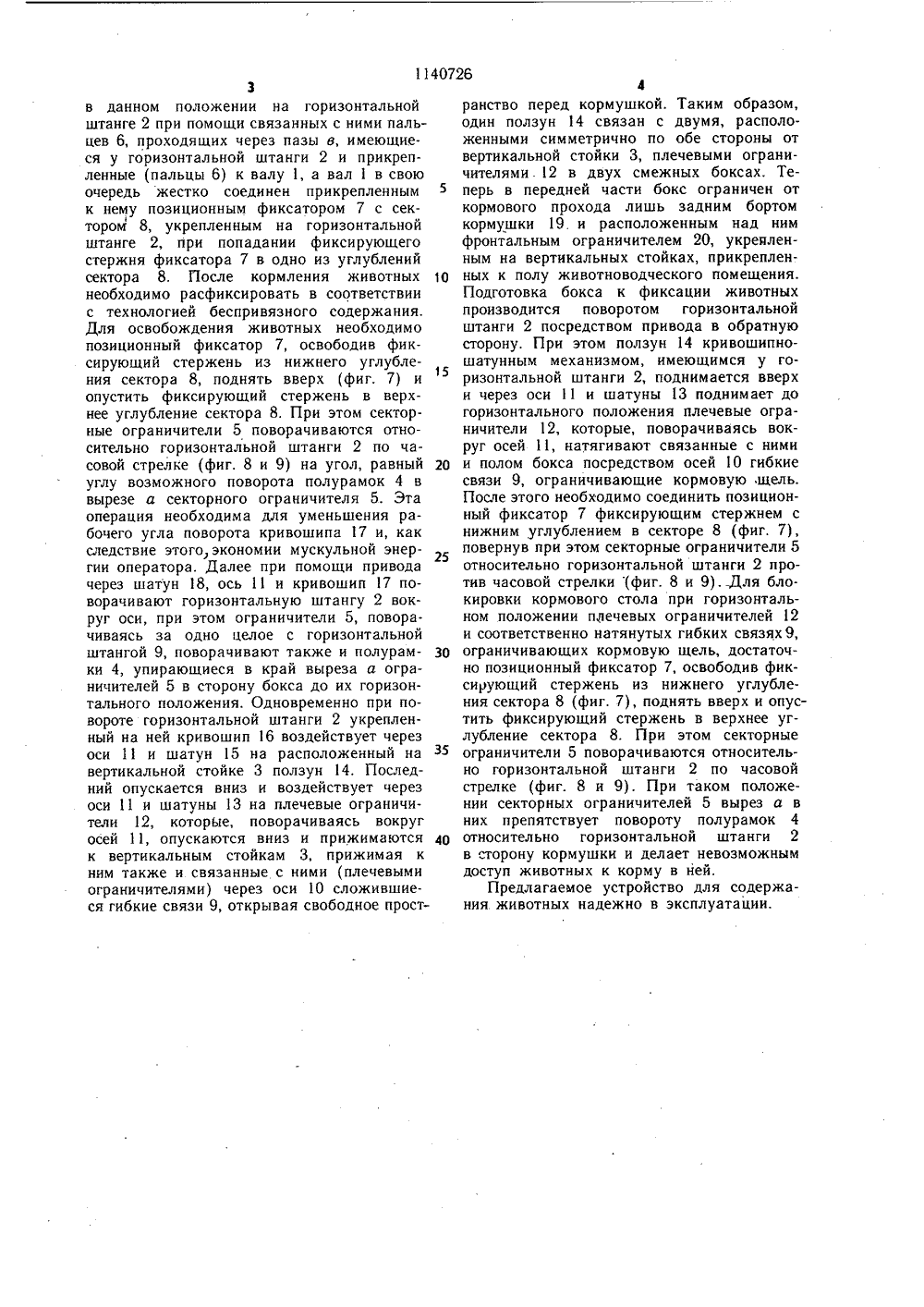

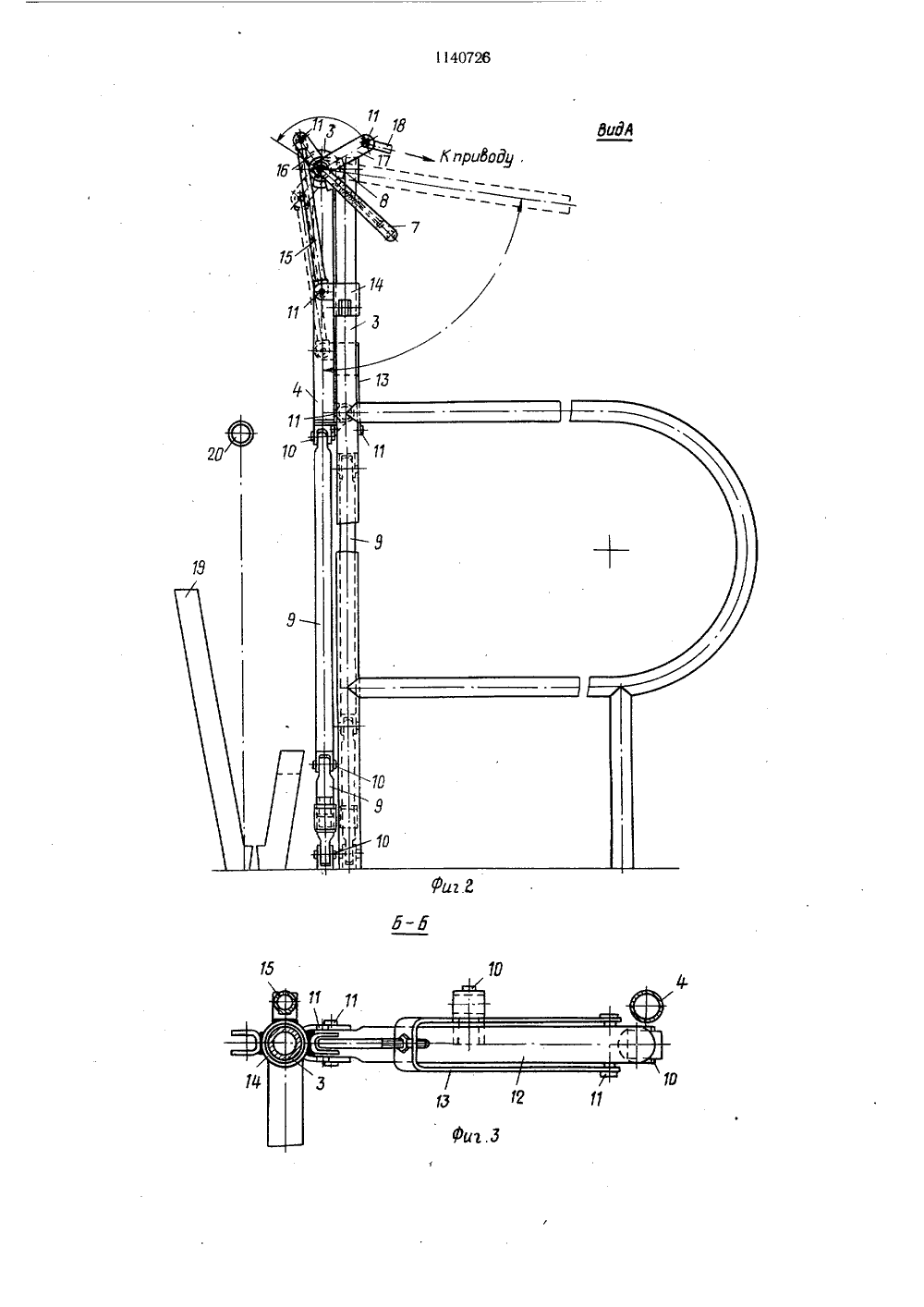

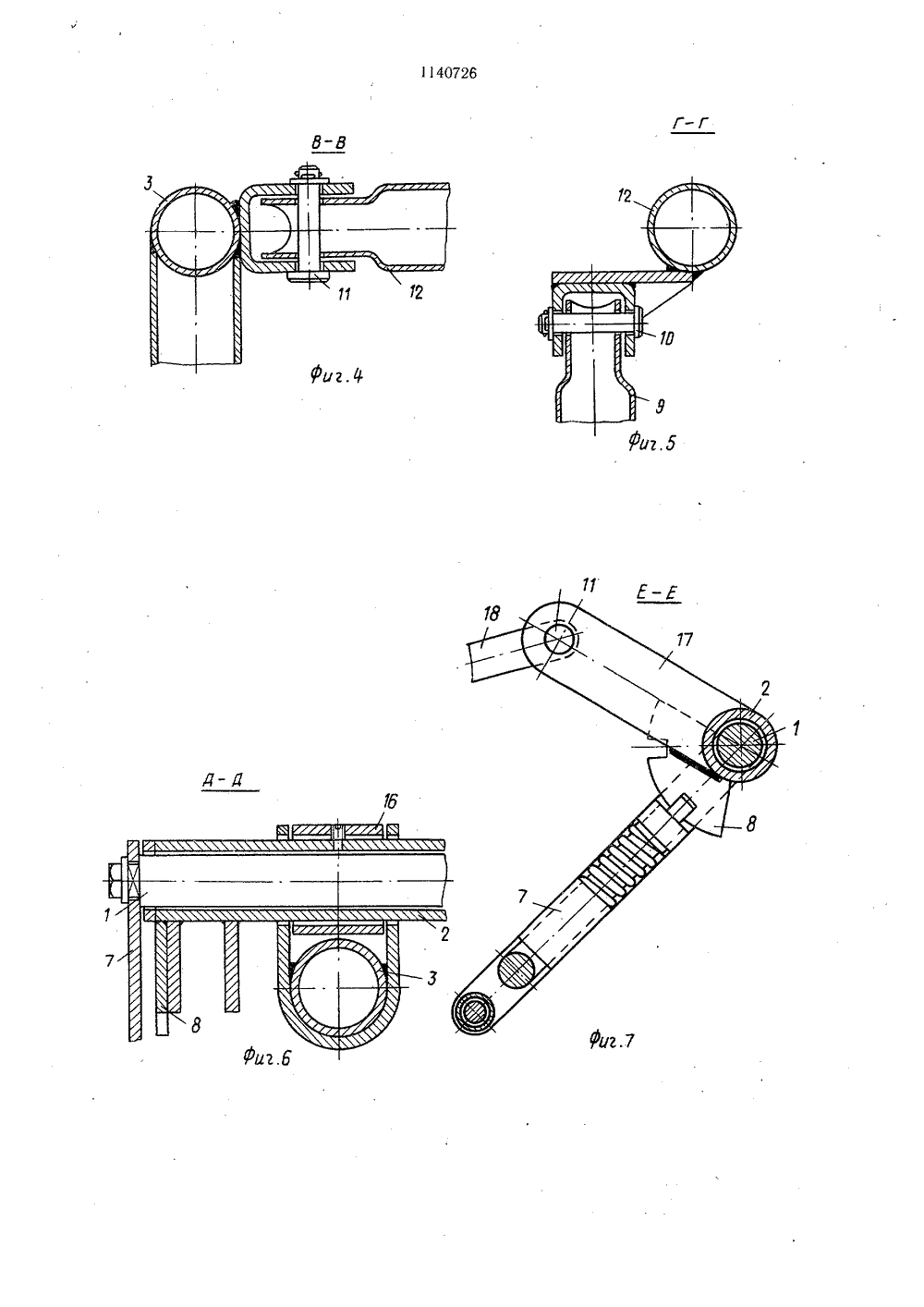

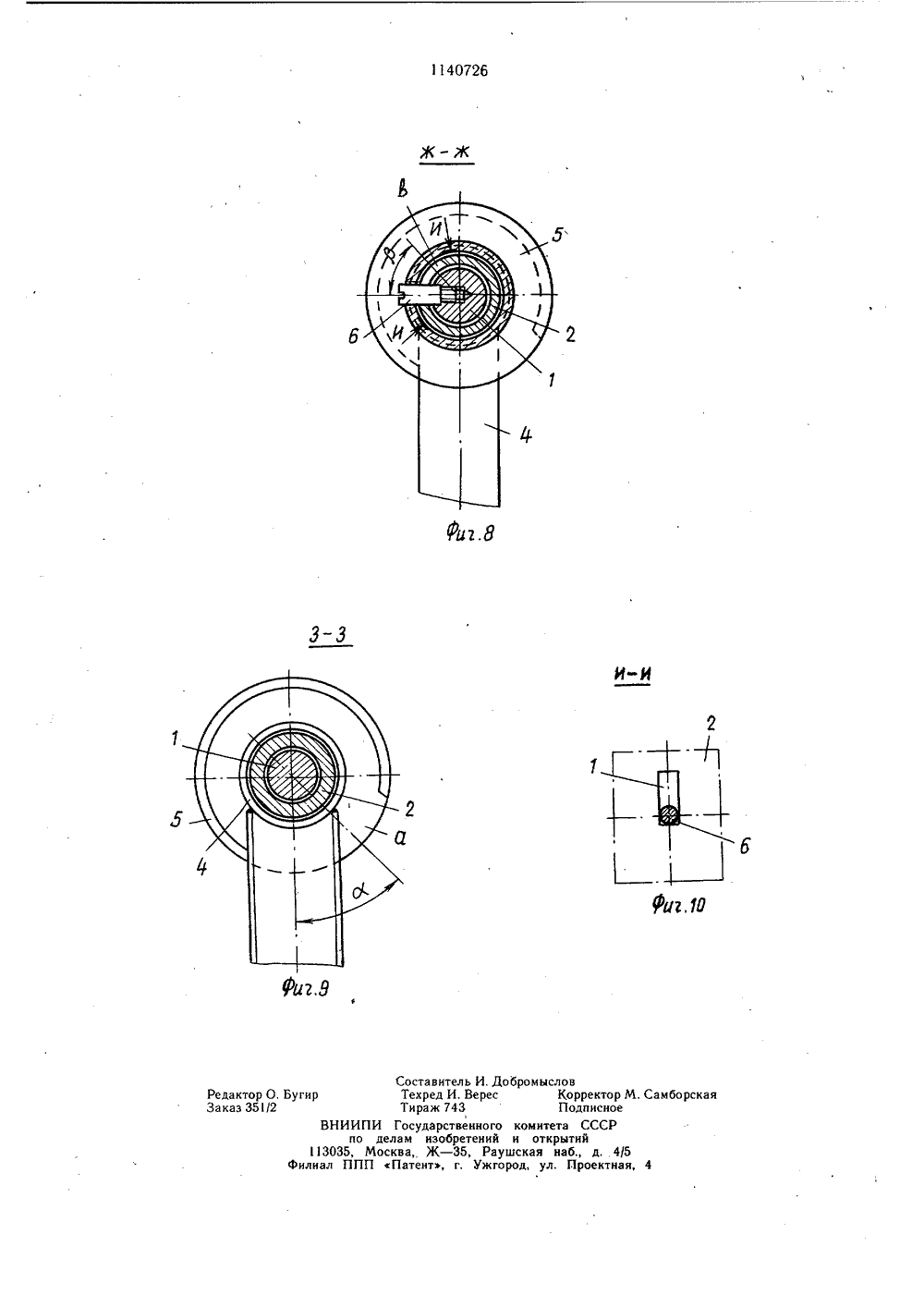

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 45 А 01 К 1/06; А 01 К 1/02 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпО делАм изОБРетений и ОтнРытий(71) Институт по проектированию, реконструкции и техническому перевооружению объектов животноводства и кормоприготовления в Нечерноземной зоне РСФСР (53) 638.083.32 (088.8)(54) (57) УСТРОЙСТВО ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ, включающее горизонтальный поворотный вал с приводом и образованные боковинами полурамки, закрепленные на валу над проемами кормовой решетки с возможностью поворота в плоскости, перпендикулярной валу, отличающееся тем, что,с целью упрощения его эксплуатации путем регулирования положения животного относительно кормушки, оси поворота полурамок совмещены с продольной осью поворотного вала, который снабжен коаксиально закрепленными на нем ограничителями поворота боковин полурамок, выполненными в виде цилиндров, имеющих продольный вырез.1140726 1Изобретение относится к сельскому хозяйству, в частности к устройствам для содержания животных.Известно устройство для содержания животных, включающее горизонтальный валс приводом и фиксаторами животного, расположенными в проемах кормовой решетки 11.Известно также устройство для содержания животных, включающее горизонтальный поворотный вал с приводом и образо- Ованные боковинами полурамки, закрепленные на валу над проемами кормовой решетки с возможностью поворота в плоскости,перпендикулярной валу 12,Однако известные устройства сложныпо конструкции и в эксплуатации,Цель изобретения - упрощение эксплуатации устройства путем регулированияположения животного относительно кормушки.Эта цель достигается тем, что в устройстве для содержания животных, включающемгоризонтальный поворотный вал с приводом и образованные боковинами полурамки,закрепленные на валу над проемами кормовой решетки с возможностью поворота вплоскости, перпендикулярной валу, оси поворота полурамок совмещены с продольной осью поворотного вала, который снабжен коаксиально закрепленными на немограничителями поворота боковин полурамок, выполненными в виде цилиндров, 30имеющих продольный вырез.На фиг. 1 изображено устройство длясодержания животных, вид спереди; нафиг. 2 - вид А на фиг, 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрезВ - В на фиг. 1; на фиг. 5 - разрез Г - Г35на фиг, 1; на фиг. 6 - разрез Д - Д нафиг. 1; на фиг. 7 - разрез Е - Е на фиг. 1;на фиг. 8 - разрез Ж - Ж на фиг. 1; нафиг. 9 - разрез 3 - 3 на фиг, 1; нафиг, 10 - разрез И - И на фиг. 8. 40 Устройство для содержания животных имеет горизонтальный поворотный вал 1, расположенный внутри горизонтальной штанги 2, установленный с возможностью вращения на вертикальных стойках 3. На го ризонтальной штанге 2 расположены с возможностью врашения полурамки 4, образованные боковинами, и связанные односторонним силовым замыканием с секторными ограничителями 5 и помещенные внутри вырезов а, имеющихся у секторных ограничителей 5, Секторные ограничители 5 связаны при помоши пальцев 6 через пазы в, которыми снабжена горизонтальная штанга 2, с валом 1, к которому пальцы 6 жестко прикреплены. С другой стороны, Я вал 1 связан прикрепленным к нему позиционным фиксатором 7 с горизонтальной штангой 2 при помоши сектора 8, жестко укрепленного на ней. Гибкие связи 9, осями 10 вращения связаны с одной стороны с полом, а с другой - со снабженными осями 11 вращения прикрепленными к вертикальным стойкам 3 опускающимися плечевыми ограничителями 12, представляюшими вместе с гибкими связями 9, ограничиваю- шими кормовую щель, переднее ограждение бокса на время кормления. При помощи шатунов 13 и осей 11 вращения ползун 14, расположенный на вертикальной стойке,3, являющейся его направляюшей, связан с опускающимися плечевыми ограничителями 12, а с другой стороны ползун 14 при помощи шатуна 15 и осей 11 вращения связан с укрепленным на штанге 2 криво- шипом 16. Штанга 2 прикрепленным к ней кривошипом 17 осью 11 и шатуном 18 связана приводом (не показан)1 Полурамки 4, закрепленные на валу 1 посредством штанги 2, расположены над проемами кормовой решетки, состоящей из гибких связей 9. Над задним бортом кормушки 19 укреплен на стойках, прикрепленных к полу (не показано), фронтальный ограничитель 20, представляющий собой вместе с задним бортом кормушки 19 переднее ограждение. Для предотвращения образования мертвых точек в гибких связях последние имеют упоры 21, прикрепленные таким образом, что узлы между полом и гибкими связями составляют немногим менее прямых углов и направлены своими вершинами навстречу друг к другу. Полурамки 4 закреплены с возможностью поворота в плоскости, перпендикулярной валу 1. Оси поворота полу- рамок 4 совмещены с продольной осью поворотного вала 1, секторные ограничители 5 которого выполнены в виде коаксиально закрепленных на штанге 2 вала 1 цилиндров, имеющих продольный вырез.Устройство для содержания животных работает следуюшим образом. Животное входит в устройство с задней его части и, пытаясь достать корм, отклоняет головой в сторону кормушки 19 полу- рамки 4, свободно установленные на горизонтальной штанге 2, на угол, необходимый для просовывания им шеи в кормовую шель, образованную натянутыми с помощью плечевых ограничителей 12 гибкими связями 9. Когда животное наклоняется к корму, не- удерживаемые более его головой полурамки 4 под действием собственного веса занимают прежнее вертикальное положение и животное оказывается на привязи, так как повороту назад полурамок 4 препятствуют секторные ограничители 5, в вырезах а которых инаходятся полурамки 4. При этом секторные ограничители 5 расположены так, что вырезы а своим краем препятствуют отклонению полурамок 4 назад и жестко зафиксированы (секторные ограничители 5)1140726 3в данном положении на горизонтальной штанге 2 при помощи связанных с ними пальцев 6, проходящих через пазы в, имеющиеся у горизонтальной штанги 2 и прикрепленные (пальцы 6) к валу 1, а вал 1 в свою очередь жестко соединен прикрепленным к нему позиционным фиксатором 7 с сектором 8, укрепленным на горизонтальной штанге 2, при попадании фиксирующего стержня фиксатора 7 в одно из углублений сектора 8. После кормления животных 10 необходимо расфиксировать в соответствии с технологией беспривязного содержания. Для освобождения животных необходимо позиционный фиксатор 7, освободив фиксирующий стержень из нижнего углубления сектора 8, поднять вверх (фиг. 7) и15 опустить фиксирующий стержень в верхнее углубление сектора 8. При этом секторные ограничители 5 поворачиваются относительно горизонтальной штанги 2 по часовой стрелке (фиг. 8 и 9) на угол, равный 20 углу возможного поворота полурамок 4 в вырезе а секторного ограничителя 5. Эта операция необходима для уменьшения рабочего угла поворота кривошипа 17 и, как следствие этого, экономии мускульной энергии оператора. Далее при помощи привода через шатун 18, ось 11 и кривошип 17 поворачивают горизонтальную штангу 2 вокруг оси, при этом ограничители 5, поворачиваясь за одно целое с горизонтальной штангой 9, поворачивают также и полурам ки 4, упирающиеся в край выреза а ограничителей 5 в сторону бокса до их горизонтального положения. Одновременно при повороте горизонтальной штанги 2 укрепленный на ней кривошип 16 воздействует через оси 11 и шатун 15 на расположенный на вертикальной стойке 3 ползун 14. Последний опускается вниз и воздействует через оси 11 н шатуны 13 на плечевые ограничители 12, которые, поворачиваясь вокруг осей 11, опускаются вниз и прижимаются 40 к вертикальным стойкам 3, прижимая к ним также и связанные с ними (плечевыми ограничителями) через оси 10 сложившиеся гибкие связи 9, открывая свободное прост 4ранство перед кормушкой. Таким образом, один ползун 14 связан с двумя, расположенными симметрично по обе стороны от вертикальной стойки 3, плечевыми ограничителями.2 в двух смежных боксах. Теперь в передней части бокс ограничен от кормового прохода лишь задним бортом кормушки 19. и расположенным над ним фронтальным ограничителем 20, укреяленным на вертикальных стойках, прикрепленных к полу животноводческого помещения. Подготовка бокса к фиксации животных производится поворотом горизонтальной штанги 2 посредством привода в обратную сторону. При этом ползун 14 кривошипношатунным механизмом, имеющимся у горизонтальной штанги 2, поднимается вверх и через оси 11 и шатуны 13 поднимает до горизонтального положения плечевые ограничители 12, которые, поворачиваясь вокруг осей 11, натягивают связанные с ними и полом бокса посредством осей 1 О гибкие связи 9, ограничивающие кормовую щель. После этого необходимо соединить позиционный фиксатор 7 фиксирующим стержнем с нижним углублением в секторе 8 (фиг. 7), повернув при этом секторные ограничители 5 относительно горизонтальной штанги 2 против часовой стрелки (фиг. 8 и 9). Для блокировки кормового стола при горизонтальном положении плечевых ограничителей 12 и соответственно натянутых гибких связях 9, ограничивающих кормовую щель, достаточно позиционный фиксатор 7, освободив фиксирующий стержень из нижнего углубления сектора 8 (фиг. 7), поднять вверх и опустить фиксирующий стержень в верхнее углубление сектора 8. При этом секторные ограничители 5 поворачиваются относительно горизонтальной штанги 2 по часовой стрелке (фиг. 8 и 9). При таком положении секторных ограничителей 5 вырез а в них препятствует повороту полурамок 4 относительно горизонтальной штанги 2 в сторону кормушки и делает невозможным доступ животных к корму в ней.Предлагаемое устройство для содержания животных надежно в эксплуатации.Составител Техред И.Тираж 74 Государств елам изобр сква, Ж - 3 Патент, г ысловКорректор М СамборскаяПодписноетета СССРкрытийнаб., д. 4/5л. Проектная, 4 енного коми етений и от 5, РаушскаяУжгород, у
СмотретьЗаявка
3288727, 08.05.1981
ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ, РЕКОНСТРУКЦИИ И ТЕХНИЧЕСКОМУ ПЕРЕВООРУЖЕНИЮ ОБЪЕКТОВ ЖИВОТНОВОДСТВА И КОРМОПРИГОТОВЛЕНИЯ В НЕЧЕРНОЗЕМНОЙ ЗОНЕ РСФСР
ДОБРОМЫСЛОВ ИГОРЬ ИЛЬИЧ, ВАЙНШТЕЙН ЮЛИЙ АЗРЫЕЛЬЕВИЧ, ЛИПАТОВ ВИКТОР ЕГОРОВИЧ
МПК / Метки
Метки: животных, содержания
Опубликовано: 23.02.1985
