Номер патента: 103977

Опубликовано: 01.01.1956

Авторы: Гуторов, Орлов, Фомичев

МПК: B24B 3/55

Метки: заточки, машин, ножей, сегментных, станок, уборочных

...кулачком, кинематически связанным с кареткой.На фиг. 1 изображена общая схема станка; на фиг. 2 и 3 - вид спереди и сбоку одного зажима; на фиг, 4 - разрез подпружиненного ролика, прижимающего нож к столу,Каретка 1, несущая на поворотных кронштейнах 2 абразивные круги 3, имеет червяк 4, вращающий червячное колесо с эксцентриком Б,Заявлено 10 октября 1953 г,тракторного и сельЗОБРЕТЕНИСВИДЕТЕЛЬСТВУ которыи взаимодеиствует с неподвижным пальцем б, сообщая при этом всей каретке возвратно-поступательное движение. На каретке есть зубчатая рейка 7, находящаяся в зацеплении с зубчатым сектором 8, снабженным храповиком 9, обеспечивающим вращение вала 10, цилиндрического и тангенциальных кулачков 11, 12 в одном направлении при движениях каретки....

Номер патента: 222192

Опубликовано: 01.01.1968

Автор: Соколов

МПК: B24D 3/06

Метки: алмазных, кругов, нержавеющая, отрезных, связка, сегментных

...для изготовления алмазных сегментных отрезных кругов,включающая Ге, Сг, 31, Сц.Предложенная связка для обеспеченияпрочного удержания алмазных зерен в телеинструмента содержит указанные компонентыв следующих соотношениях в % по весу: 1Ге 79 - 80; Сг 11 - 13; 1 ч 1 7 - 10; Сц 1,9 - 5,4 и,кроме того, С не более 0,03, Мп не более 0,5;51 не более 0,5; ХЬ не более 0,5 Та не более0,5,11 ри использовании инструмента, изготленного на данной связке для распилооптического кварцевого стекла с пода1,1 м(мин и глубине резания 150 им, износсоставил 0,22 карата/м, а на известной свке 1,8 карата/м 2. 2Применение алмазного сегментного отрезго круга на нержавеющей связке дает следщие результаты:производительность в и-(час 9,9расход алмазных...

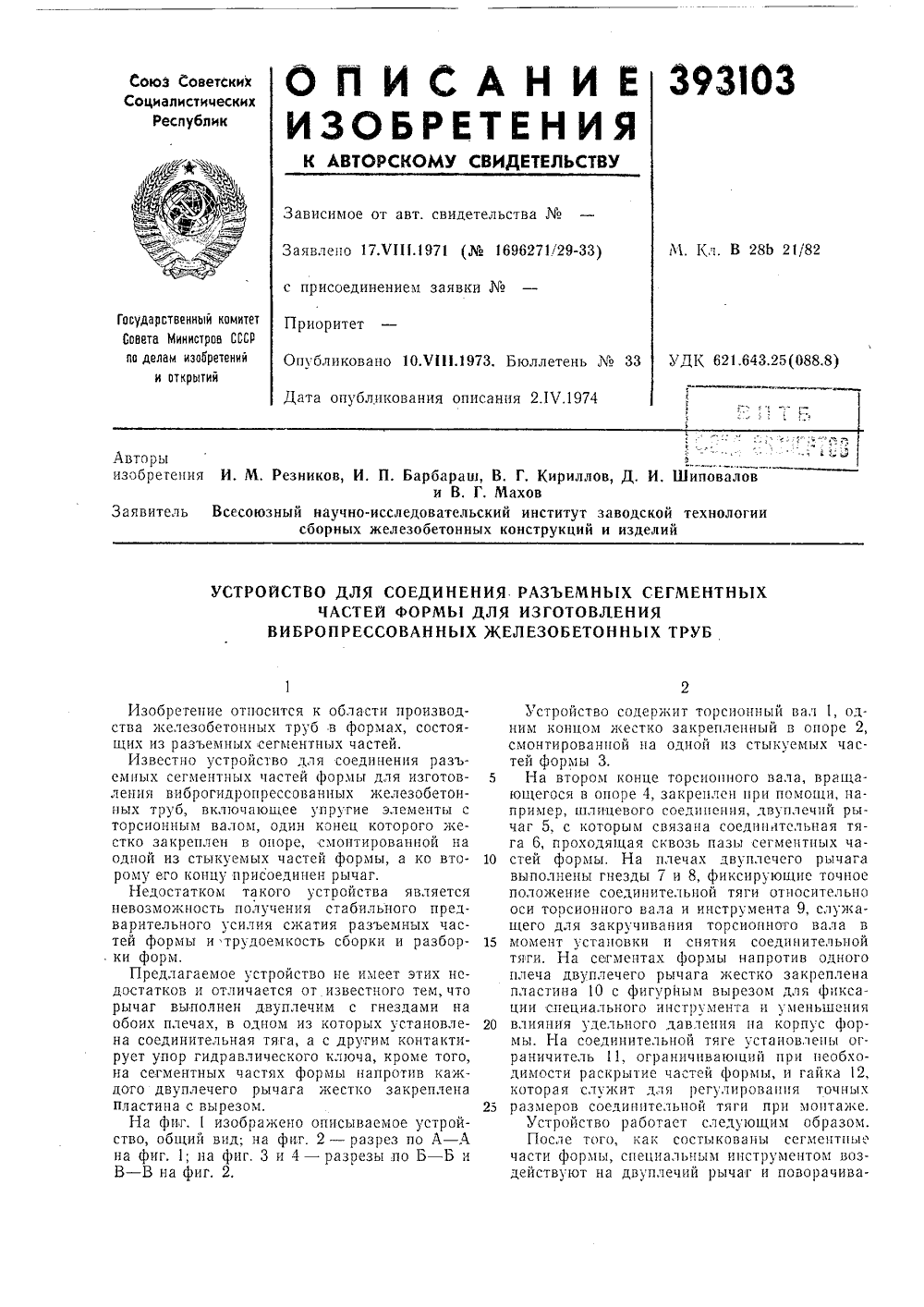

Номер патента: 393103

Опубликовано: 01.01.1973

МПК: B28B 21/82

Метки: разъемных, сегментных, соединения

...сквозь пазы сегментных ча стей формы. На плечах двуплечего рычагавыполнены гнезды 7 и 8, фиксирующие точное положение соединительной тяги относительно оси торсионного вала и инструмента 9, служащего для закручивания торсионного вала в 5 момент установки и снятия соединительнойтяти. На сетментах формы напротив одного плеча двуплечего рычага жестко закреплена пластина 10 с фигурным вырезом для фиксации специального инструмента и уменьшения 0 влияния удельного давления на корпус формы. На соединительной тяге установлены ог.раничитель 11, ограничивающий при необходимости раскрытие частей формы, и гайка 12, которая служит для регулирования точных 5 размеров соединительной тяги прц монтаже,Устройство работает следующим образом.После...

Номер патента: 617230

Опубликовано: 30.07.1978

Авторы: Барсуков, Галкин

МПК: B23P 19/027

Метки: вал, запрессовки, сегментных, шпонок

...изображено устройспвю, общийвид.О Устройство содержит корпус 1, в которомустановлен дополнительный силовой цилиндр 2 механизма предварительного поджима шпонки, силовой цилиндр 3 рабочего исполнительного органа для запреосовки шпонки 4 в 25 вал 5 и цилиндр б вюзврата силового штока.Шток дополнительного цилиндра 2 связанс пуансоном 7 через .поводок 8, а силовой цилиндр 8 связан с пуансоном 7 через двуплечий рычаг 9 с эксцентриковьхм кулачком. Упор 10 ЗО с пружиной 11 соединен с клапаном 12 управления цилиндра 2 предварительного поджима,Управление силовым цилиндром 8 осуществляется клапаном 13. Устройство работает следующим образом. 5 Шпонку 4 устанавливают в окно между пуансоном 7 и упором 10. Устройство подводят к торцу вала б изделия,...

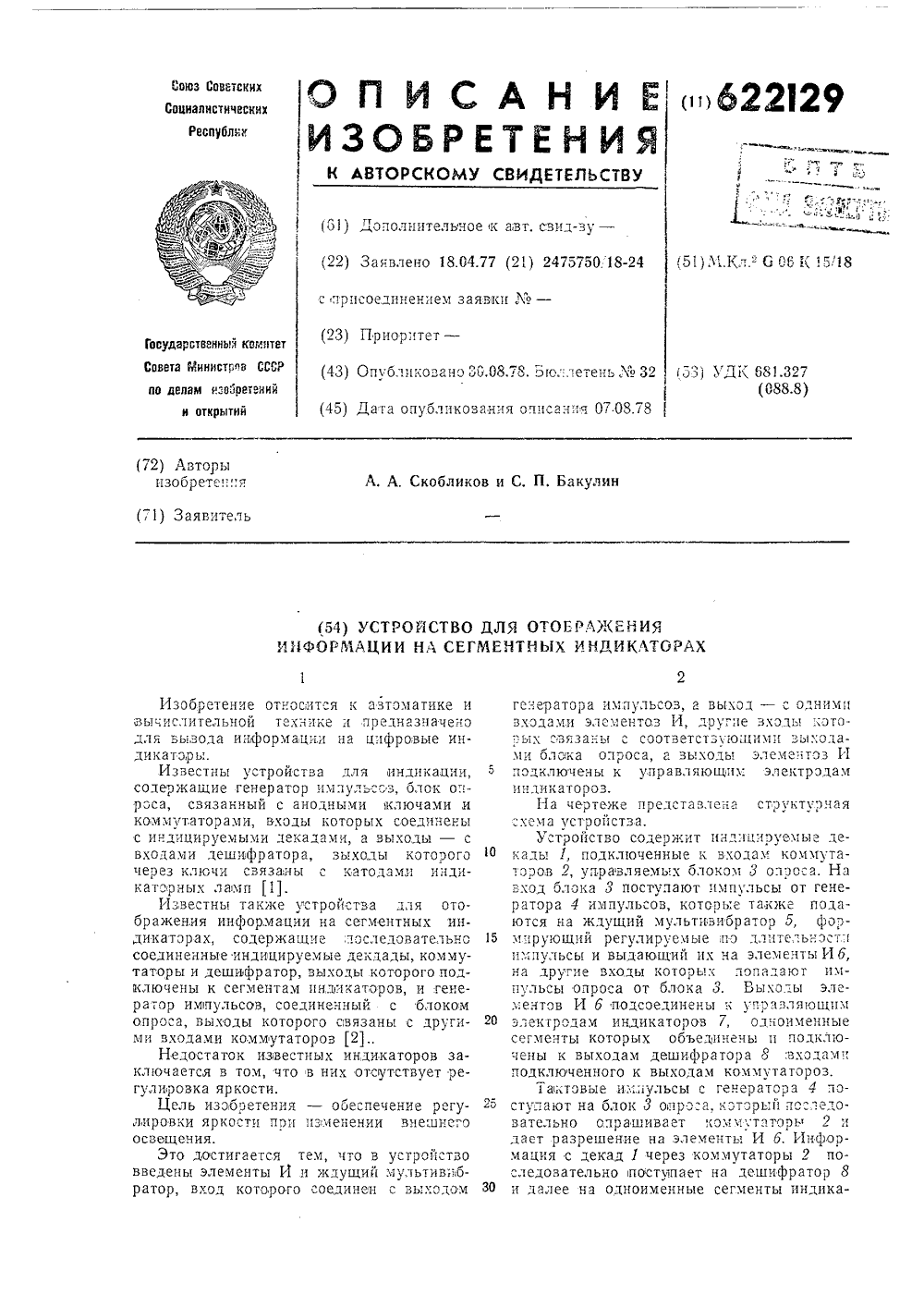

Номер патента: 622129

Опубликовано: 30.08.1978

Авторы: Бакулин, Скобликов

МПК: G06K 15/18

Метки: индикаторах, информации, отображения, сегментных

...регулируемые пд длигелькдсп импульсы и выдающий их ча элементы И б, на другие входы которьх попадают импульсы опроса от блока 3. Быхдды элгментов И б подсоединены к управляющим электролам индикатороз 7, одноименные сегменты которых объедпкекь. и подключены к выходам дешифратора 8:зхддамп подключенного к выходам коммутатдроз,Тач,тдвые импульсы с генератора 4 пдстулают на блок 3 опрдса, кдтдрь;й последовательно опрашивает комм; тдторы 2 лает разрешение на элгмекть:, И б. Информация с декад 1 через коммутаторы 2 последовательно посту 1 пагт на дешифратор 8 и далее на одноименные сегменты индика(орректор В. Гутма Грузова акто Подписи Изд. М. 582 дарственного комит по делам изобрет Москва, Ж, РауЗаказ 519,763НПО Г Тираж 841 та Совета...

Номер патента: 1020209

Опубликовано: 30.05.1983

Авторы: Красовицкий, Себало

МПК: B24B 3/02

Метки: заточки, сегментных, фрез, шероховальных

...возвратно-поступательного перемещения.На фиг. 1 изображена схема устройства; на фиг. 2 -- сечение А - А на фиг. 1.Устройство для заточки сегментных шероховальных фрез содержит станину 1, на которой установлены заточная головка 2, механизмы подачи 3 например пневмоцилиндр) и делительный 4, с которыми соединен поворотный стол 5, шарнирно смонтированный на станине посредством шарнира 6. На столе 5 установлена с возможностью возвратно-поступательного движения профильная оправка 7, выполненная в виде части цилиндра 8, соответствун- щей внутреннему профилю фрез 9, собранных в пакет 10, а параллельно оправке 7 установлены центрируюгцие стяжные стержни 11, пропущенные через отверстия 12 з фрезах 5 Б крайних положениях оправки...

Номер патента: 1480917

Опубликовано: 23.05.1989

Автор: Лозин

МПК: B21D 3/10

Метки: дисков, металлорежущих, пил, правки, сегментных

...7, которая, воздействуя на,; диск, прижимает его к опорной плите 2 и выправляет. Затем инструмент 6 17 2перемещением гидроцилиндра 5 и поворотом опорной плиты 2 подводится кповерхности диска в окна прижимнойплиты 7 и после включения гидропневмопривода (не показан) воздействует на диск. После обработки всейповерхности инструментом 6 отключается привод последнего, снимается усилие с пневмоцилиндра 11. Траверса 4отводится иэ рабочей эоны. Плита 7поднимается под действием пружины12, и после разборки и снятия плиты7 выправленный диск удаляется с устройства.Углубления в диске, оставленныеот внедрения в него инструмента 6,могут в дальнейшем упрочняться наплавкой с применением электросварочной дуги,Изобретение позволяет повыситькачество правки...

Номер патента: 1714317

Опубликовано: 23.02.1992

Авторы: Воробьев, Магдеев, Молчанов

МПК: G01B 5/02

Метки: длины, дуги, крупногабаритных, сегментных

...расстоянии друг от друга и осветителей 15; закрепленных на краях измеряемой детали, и электронного блока 16, электрически связанного с фотоприемниками 14 и со счетчиком числа обо ротов обкатного ролика 8.Устройство работает следующим образом. Перед измерением устанавливают уст ройство нг поверхность измеряемой детали 17, опирая на ролики 6-9, и перемещением штанги 12 при вращении гайки 13 изменяют кривизну планки 10, располагал ее эквидистантно поверхности детали 17, Затем перемещают устройство в крайнее исходное положение, например влево, до тех пор, пока опорный ролик 8 и обкатной ролик 9 неокажутся на краю детали 17, а левый фотоприемник 14 не выйдет за край детали. При измерении включают электронный блок 16, и перемещают...

Номер патента: 1774894

Опубликовано: 07.11.1992

Авторы: Беляев, Косой

МПК: B22C 7/02, B22C 9/04

Метки: вставок, двухслойно, двухслойной, жаровой, литейная, литейной, литниковопитающая, модели, обечайки, сегментных, трубы, форма, форме

...сегментных вставок двухслойнойобечайки жаагавой трубы, обеспечивает выполнение с высокой точностью модели слитниковой системой, отверстиями и оребренными поднутрениями.На фиг, 1 изображена выплавляемая модельь детали с мадел ью литн иковой системы;на фиг. 2 - пресс-Форма для изготовлениямодели фиг, 1,Выплавляемая модель сегментныхвставок двухслойной обечайки жаровой трубы с моделью ли 1 никооой системы содер 50 литниковой системы 10. После этого производят покрытие модели (ил 1 блока моделей) керамической оболочкой, выплавление модели, заливку металла в полученную керамическую форму, После получения отливки 55 и очистки ее от керамики и термоабработки,заливочный диск 8 по внутреннему диаметру вставки обрезают на токарном станке, а...
