Устройство для соединения разъемных сегментных

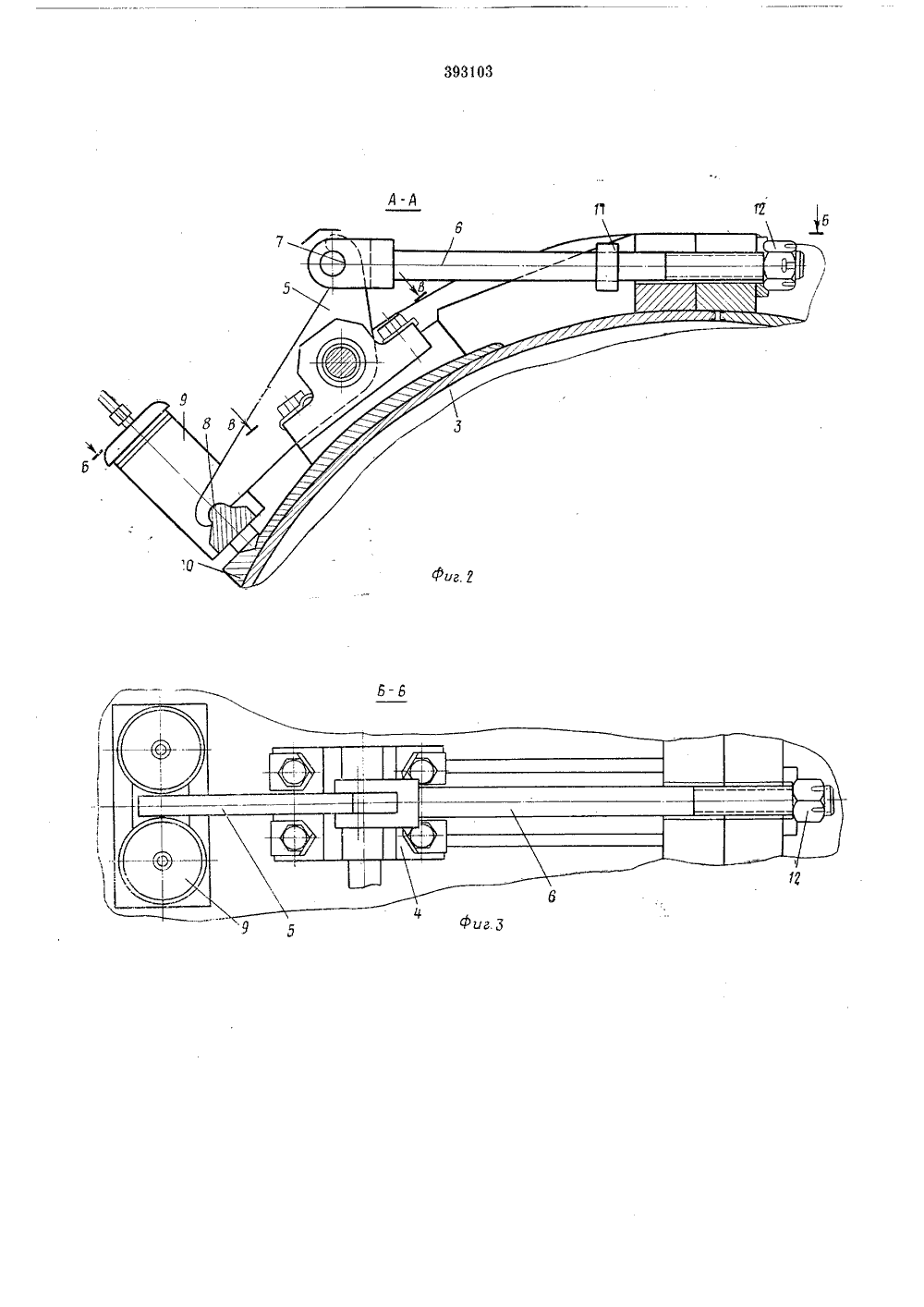

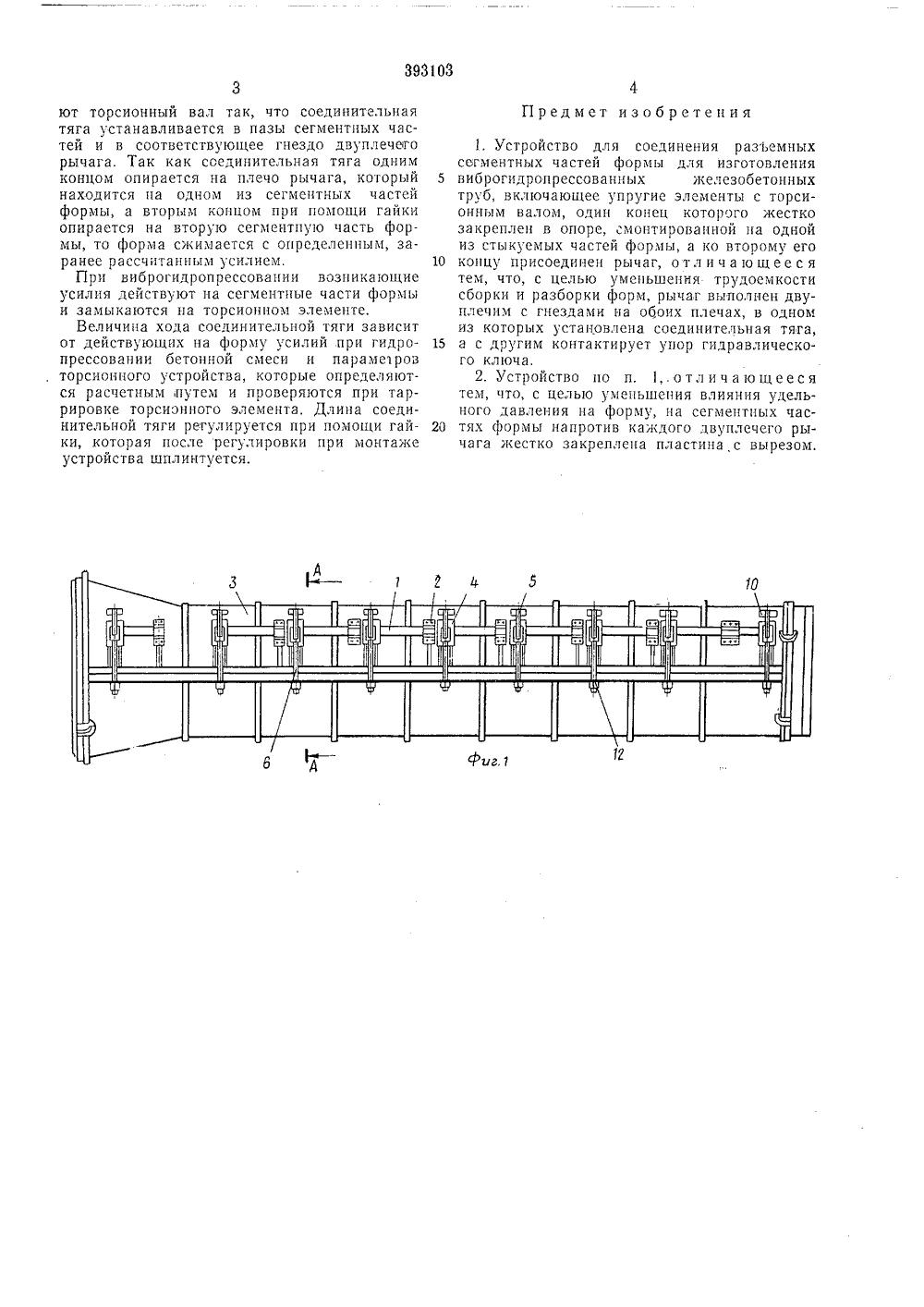

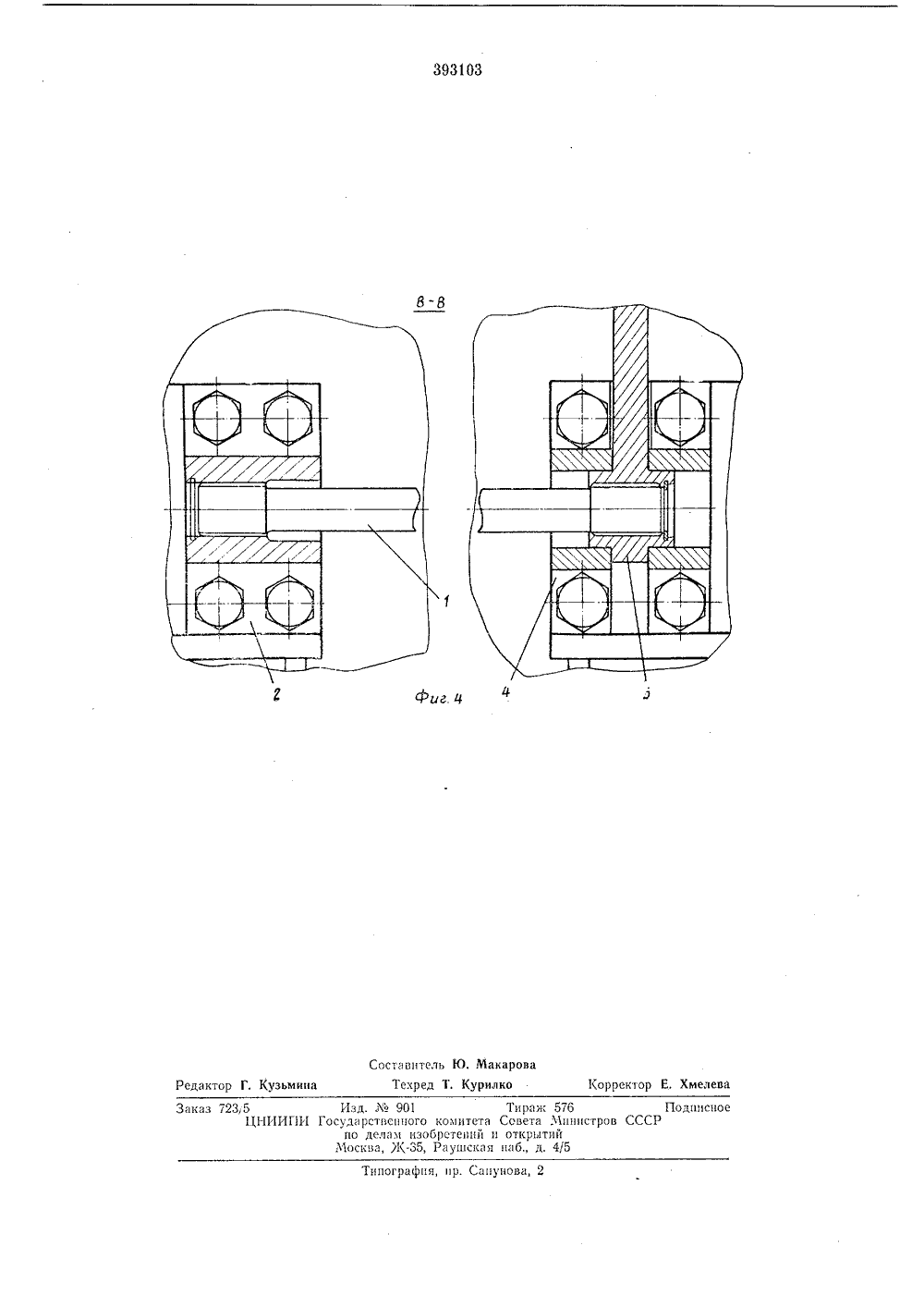

393103 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЬ 21/82 явлено 17,711.1971 ( 169627129-33)присоединением заявкириоритет сударственный комитетоветв Министров СССРпа делам иэаоретенийи открытий К 621.643,25(088.8) Опубликовано 10.Н.1 Дата опубликования оп юллетень3 ния 2.1 Ъ.1974 ов, Д. И. Шиповал Авторыизобретеци-исследовательский инститжелезобетонных конструк Заявител заводской технологиий и изделий сесоюзныи научно сборныхДЛЯ СОЕДИНЕНИЯ РАЗЪЕМНЪХ СЕГМЕНТНЫХ ЧАСТЕЙ ФОРМЫ ДЛЯ ИЗГОТОВЛЕНИЯРОПРЕССОВАННЫХ ЖЕЛЕЗОБЕТОННЪХ ТРУБ ТРОЙСТВО Изобретение относится к области производства железобетонных труб в формах, состоящих из разъемных сегментных частей.Известно устройство для соединения разьемных сегментных частей формы для изготовления виброгидропрессова нных железобетонных труб, включающее упругие элементы с торсионным валом, один конец которого жестко закреплен в опоре, смонтированной на одной из стыкуемых частей формы, а ко второму его концу присоединен рычаг.Недостатком такого устройства является невозможность получения стабильного предварительного усилия сжатия разъемных частей формы и трудоемкость сборки и разборки форм,Предлагаемое устройство не имеет этих недостатков и отличается от известного тем, что рычаг выполнен двуплечим с гнездами на обоих плечах, в одном из которых установлена соединительная тяга, а с другим контактирует упор гидравлического ключа, кроме того, на сегментных частях формы напротив каждого двуплечего рычага жестко закреплена пластина с вырезом.На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 - разрез по А - А на фиг. 1, на фиг. 3 и 4 - разрезы спо Б - Б и В - В на фиг, 2. Устройство содержит торсионный вал 1, одним концом жестко закрепленный в опоре 2, смонтированной на одной из стыкуемых частей формы 3.5 На втором конце торсионного вала, вращающегося в опоре 4, закренлен при помощи, например, шлицевого соединения, двуплечий рычаг 5, с которым связана соединительная тяга 6, проходящая сквозь пазы сегментных ча стей формы. На плечах двуплечего рычагавыполнены гнезды 7 и 8, фиксирующие точное положение соединительной тяги относительно оси торсионного вала и инструмента 9, служащего для закручивания торсионного вала в 5 момент установки и снятия соединительнойтяти. На сетментах формы напротив одного плеча двуплечего рычага жестко закреплена пластина 10 с фигурным вырезом для фиксации специального инструмента и уменьшения 0 влияния удельного давления на корпус формы. На соединительной тяге установлены ог.раничитель 11, ограничивающий при необходимости раскрытие частей формы, и гайка 12, которая служит для регулирования точных 5 размеров соединительной тяги прц монтаже,Устройство работает следующим образом.После того, как состыкованы сегментныечасти формы, специальным инструментом воздействуют на двуплечий рычат и поворачива 393103ют торсионный вал так, что соединительная тяга устанавливается в пазы сегментных частей и в соответствующее гнездо двуплечего рычага. Так как соединительная тяга одним концом опирается на плечо рычага, который 5 находится па одном из сегментных частей формы, а вторым концом при помощи гайки опирается на вторую сегментную часть формы, то форма сжимается с определенным, заранее рассчитанным усилием. 10При виброгидропрессовани и возникающие усилия действуют на сегментные части формы и замыкаются на торсионном элементе.Величина хода соединительной тяги зависит от действующих на форму усилий при гидро прессовании бетонной смеси и параметров торсионного устройства, которые определяются расчетным путем и проверяются при таррировке торсионного элемента, Длина соединительной тяги регулируется при помощи гай ки, которая после регулировки при монтаже устройства шплинтуется. Предмет изобретения 1. Устройство для соединения разъемных сегментных частей формы для изготовления виброгидропрессова нных железобетонных труб, включающее упругие элементы с торсионным валом, один конец которого жестко закреплен в опоре, смонтированной на одной из стыкуемых частей формы, а ко второму его концу присоединен рычаг, о т л и ч а ю щ е е с я тем, что, с целью уменьшения трудоемкости сборки и разборки форм, рычаг выполнен двуплечим с гнездами на обоих плечах, в одном из которых установлена соединительная тяга, а с другим контактирует упор гидравлического ключа,2. Устройство по п. 1,.отличающееся тем, что, с целью уменьшения влияния удельного давления на форму, на сегментных частях формы напротив каждого двуплечего рычага жестко закреплена пластина с вырезом.Составитель Ю. Макарова Текред Т. Курилко Корректор Е. Хмелев едактор Г. Кузьмина аказ 7235Ц 1-1 И 1 ЛГ 1 И однисн ов СС ппографпя, нр. Сапунова,Изд. М 901сударствснного комитетапо делам изобретенийМосква, )К, Раушская Тираж 576Совета Мнннсоткрытийюбд. 4/5
