Привод осциллирующего движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

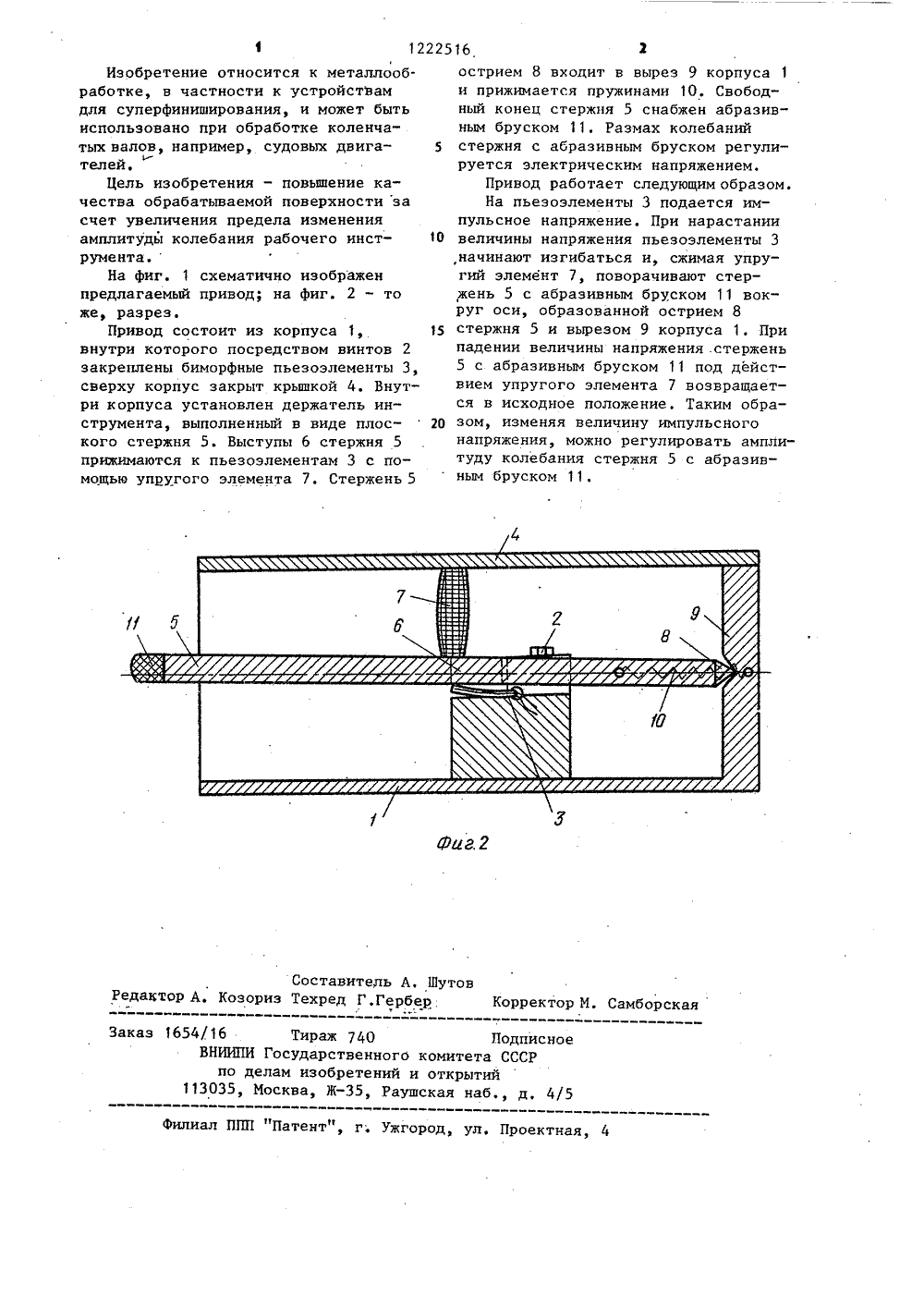

) 6223, кл, 5 ЦИЛЛИРУЮЩЕГО ДВИЖЕ элементы, одни ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К АВТОРСКОМУ СВИДЕТЕПЬСТ.(71) Центральное проторское бюро Министефлота РСФСР(54)(57) ПРИВОД ОСНИЯ, содержащий пье концы которых жестко закреплены на корпусе, а на другие концы установле держатель инструмента, о т л и ч а ю щ и й с я тем, что, с целью повьппения качества обрабатываемой поверхности, он снабжен упругим элементом, размещенным между корпусом и держателем инструмента, который выполнен в виде плоского стержня, при этом последний расположен на концах пьезо элементов свободно с возможностью поджатия к ним упругим элементом.1222516,Составитель А, ШутовРедактор А. Козориз Техред Г,Гербер Корректор М. Самборская тВ Заказ 1654/16 Тираж 740 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Изобретение относится к металлообработке, в частности к устройствам для суперфиниширования, и может быть использовано при обработке коленчатых валов, например, судовых двигателей.Цель изобретения - повьппение качества обрабатываемой поверхности за счет увеличения предела изменения амплитуды колебания рабочего инструмента.На фиг. 1 схематично изображен предлагаемый привод; на фиг. 2 - то же, разрез.Привод состоит из корпуса 1, внутри которого посредством винтов 2 закреплены биморфные пьезоэлементы 3, сверху корпус закрыт крышкой 4. Внутри корпуса установлен держатель инструмента, выполненный в виде плоского стержня 5. Выступы 6 стержня 5 прижимаются к пьезоэлементам 3 с помощью упругого элемента 7. Стержень 5 острием 8 вхоцит в вырез 9 корпуса 1и прижимается пружинами 10. Свободный конец стержня 5 снабжен абразивным бруском 11. Размах колебаний 5 стержня с абразивным бруском регулируется электрическим напряжением.Привод работает следующим образом.На пьезоэлементы 3 подается импульсное напряжение, При нарастании 10 величины напряжения пьезоэлементы 3начинают изгибаться и, сжимая упругий элемент 7, поворачивают стержень 5 с абразивным бруском 11 вокруг оси, образованной острием 8 15 стержня 5 и вырезом 9 корпуса 1. Припадении величины напряжения .стержень5 с абразивным бруском 11 под действием упругого элемента 7 возвращается в исходное положение. Таким обра зом, изменяя величину импульсногонапряжения, можно регулировать амплитуду колебания стержня 5 с абразивным бруском 11.
СмотретьЗаявка
3789996, 12.09.1984
ЦЕНТРАЛЬНОЕ ПРОЕКТНО-КОНСТРУКТОРСКОЕ БЮРО МИНИСТЕРСТВА РЕЧНОГО ФЛОТА РСФСР
ЧАНКИН АЛЕКСАНДР НИКОЛАЕВИЧ, ЦЫГАНКОВ СЕРГЕЙ ВИКТОРОВИЧ
МПК / Метки
МПК: B24B 47/00
Метки: движения, осциллирующего, привод
Опубликовано: 07.04.1986
Код ссылки
<a href="https://patents.su/2-1222516-privod-oscilliruyushhego-dvizheniya.html" target="_blank" rel="follow" title="База патентов СССР">Привод осциллирующего движения</a>
