Электронный осциллограф

Загрузка...

Номер патента: 627410

Опубликовано: 05.10.1978

Авторы: Залесский, Коган, Чистяков, Шлейман

МПК: G01R 13/32

Метки: осциллограф, электронный

...внутренних запусков развертки 7, блок блокиронки внешнего ,. 15 запуска 8, на вход которого подается исследуемый сигнал. Выход блока 8 при" соединен к одному из входов элемента ИЛИ 9, на второй вход которого пода" ется выходной сигнал блока 7. Выход 2 элемента ИЛИ 9 подсоединен кр входу блока развертки 3. Через буферный каскад 10 подаются выходные сигналы генератора б на вход блока 4.Работает устройство следуюшим образом.В исходном состоянии выходным напряжением блока .4 линия развертки ус" танавливается в нижнюю часть экрана ЭЛТ. Блок 8 находится в состоянии ожидания внешнего импульса запуска.Первая развертка ЭЛТ запускается исследуемым сигналом или синхроимпульсом, поступающим на вход блока развертки 3 через блоки 8 и 9. З...

Электронный влагомер

Загрузка...

Номер патента: 634183

Опубликовано: 25.11.1978

Автор: Суковатицин

МПК: G01N 27/22

Метки: влагомер, электронный

...переход транзистора включен согласнос переходом диода.На чертеже изображена структурная схемапредлагаемого устройства.15 Электронный влагомер содержит автогенератор 1 с контуром 2 и первичным нреобразо.вателем 3 на выходе, последовательную цепочку из конденсатора 4 и диода 5, источник 6опорного напряжения, регистрирующее устройство 7 дополнительный транзистор 8,Ввгомер работает следукацим образом.Автогенератор 1 генерирует колебания, амплитуда которых зависит от влажности исследуемого материала. Соответственно и цепи диода634183 Составитель С. ПарсаданянРедактор Е. Гончар Техред С. Мигай Корректор Д, Мельниченко Заказ 6753/42 Тираж 1070 Подписное ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений н...

Электронный тахометр

Загрузка...

Номер патента: 634213

Опубликовано: 25.11.1978

Авторы: Буянский, Карпенко, Файнгольц

МПК: G01R 3/48

Метки: тахометр, электронный

...к одновибратору 4,на транзисторах 7 илекторную цепь транэистна основная времязадасостоящая из конденсатора 9 и резистора 10; параллельно основнойвремязадающей цепи через замыкающиконтакт 11 реле б включена дополтельная времязадающая цепь, содежащая конденсатор 12 и резистор634213 Формула изобретения Составитель М.ХаустовРедактор С.Суркова Техред Э.Фанта Корректор Н.Ковалева Заказ 6754/43 Тираж 1070 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Х, Раушская наб., д.4/5Филиал ППП Патент, г.ужгород, ул.Проектная,4 Реле 6 включено параллельно стартеру 14, подключенному к блоку 15 стартерного пуска.Устройство работает следующим образом.При подаче напряжения от блока 15...

Электронный тахометр

Загрузка...

Номер патента: 639816

Опубликовано: 30.12.1978

Авторы: Баранец, Баркалов, Доценко, Скробот

МПК: G01P 3/48

Метки: тахометр, электронный

...цель достигается тем, что в предлагаемом тахометре выход первичной электрической цепи подключен и входу селектора полярности импульсов, один выход которого соединен с сигнальным входом формирователя нормированных по амплитуде и длительности импульсов, а другой его выход через выпрямитель соединен с шиной питания формирователя, выход которого подключен к входу цепи измерения постоянной составляющей электрических импульсов.На чертеже показана структурная схема электронного тахометра,Тахометр содержит первичную электрическую цепь 1 системы зажигания двигателя внутреннего сгорания, селектор 2 полярности импульсов, выпрямитель 3, формирователь 4 нормированных по амплитуде и длительности импульсов, цепь 5 измерения постоянной составляющей...

Электронный стабилизатор напряжения

Загрузка...

Номер патента: 645221

Опубликовано: 30.01.1979

Автор: Бувин

МПК: H01J 7/24

Метки: стабилизатор, электронный

...эти меры не эффективны из-за большой длины соединительных проводов и распределенной емкости, образующейся длинной линии. Наиболее близким к изобретению техническим решением является электронный стабилизатор напряжения, содержащий регулирующую высокочастотную лампу с анодом и корпусом-катодом, антипаразитный конденсатор с обкладками, соединенными с анодом и корпусом, и общую шину 121.Соединительные провода образуют вместе с навесным конденсатором колебательный контур, который может возбуждаться на резонансных частотах. Увеличение шунтирующей емкости приводит к уменьшению етения является повышение и расширения полосы чаи пульсаций нестабилизироения в электронном стаби3Анод 2 и общая шина 5 подключены к источнику 10 нестабилизированного...

Электронный ключ

Загрузка...

Номер патента: 645270

Опубликовано: 30.01.1979

Авторы: Лившиц, Чернов, Шорохов, Янов

МПК: H03K 17/56

Метки: ключ, электронный

...тора 1 и базой о твключен коммутирующий тиристор 4, служащий переключающим и запоминающим команду элементом. Управляющий электрод тиристора 4 через ограничивающий резистор 7 подключен к коллектору исполнительного транзистора 5, Коллектор входного транзистора 1 через диод 8 соединен с анодом коммутирующего тиристора 4,База входного транзистора 1 и эмиттер исполнительного транзистора 5 подключены к разным шинам генератора 9 команд, коммутирующего полярность команды управления,Резисторы 10, 11 образуют делитель напряжения для надежного запирания коммутирующего тиристора 4 в исходном состоянии, Диод 12 является разделительным, резистор 18 - ограничивающий,Электронный ключ работает следующим образом.В исходном состоянии входной транзистор...

Электронный переключатель

Загрузка...

Номер патента: 645272

Опубликовано: 30.01.1979

Авторы: Бородянский, Рогозов, Строцкий

МПК: H03K 17/60

Метки: переключатель, электронный

...- транзистор 4, сток которого соединен со стоком транзистора 3, а исток с общей шиной; резистор б, включенный между истоком и затвором транзистора 3; транзистор 6, коллектор которого соединен с затвором транзистора 8, резистор 7, шина управления 8 которого соединена с затвоЗ 0 ром транзистора 4, а через резистор 7 с ба645272 д,з(хОО Заказ 1139/2 Подписное зд.12 Тираж 105 ПО ред. Патент ип, Харьк,зой транзистора б, шину 9 отрицательного источника питания, которая соединена с эмиттером транзистора б.Устройство работает следующим образом.Предположим, в исходном состоянии транзисторы 4 и б закрыты, а коммутация аналогового сигнала осуществляется через последовательно включенные каналы открытых транзисторов 1 и 2, причем исток и затвор...

Электронный кулонометр

Загрузка...

Номер патента: 646242

Опубликовано: 05.02.1979

Автор: Сентюрин

МПК: G01N 27/42

Метки: кулонометр, электронный

...алектроца электрической ячейки и измерительного резистора заземлена.,На чертеже приведена упрощенная схема варианта предлагаемого кулоно метра, выполненного на электронныхлампах. Кулонометр имеет потенциостат 1, состоящий из предварительного усилителя 2 постоянного тока с симметричным выходом и мощного оконечного каскада, каждое плечо которого выполнено, соответственно, на алектронных дампах 3 и 4. Каждое плечо охвачено параллельной отрицательной обратной связью через резисторы 5 и 6 (лампа 3), 7 и 8 (лампа 4). Оконечный каскац нагружен на послецоватедьно соединенные трехадектродную электрохимическую ячейку 9 и измери-. тельный резистор 10, к которому подсоединен вход интегратора 11 тока алектролиза. Вспомогательный электрод ячейки...

Электронный искатель

Загрузка...

Номер патента: 647889

Опубликовано: 15.02.1979

Автор: Меерсон

МПК: H04Q 3/00

Метки: искатель, электронный

...полупрсводниковый триод 2, кольцевой счетчик3, пробное реле 4 с контактом 5 и дополнительным контактом 6, схему 7совпадения с диодами 8 и 9 и делителями 10 и 11 напряжения, ограничительное сопротивление 12, комплекты 13опробуемой линии, блок 14 предварительной пробы занятости, вьполненнйв виде диодной матрицы нв диодах 15причем триггерный ключ 1 собран нвтранзисторах 16 и 17,Устройство работает следующим образом.При пробе замыкаются контакт 5 идополнительный контакт 6 и электронный искатель подключается к комплекту 13 опребуемой линии. Если опробуе 1мая линия свободна, то от комплекта13 этой линии через делитель 10 напряжения падается минус и запираетсядиод 8, Если опробуемая линия занята,то в комплекте 13 опробуемой...

Электронный коммутатор

Загрузка...

Номер патента: 650217

Опубликовано: 28.02.1979

Автор: Климов

МПК: H03K 17/567, H03K 17/72, H03K 3/282 ...

Метки: коммутатор, электронный

...любом значении парафазного сигнала на входах 6, 7.Под действием уподанного на вход 350217 Составитель В. Чичкин Типография, пр. Сапунова, 2 ется и подключает триггер к источнику питания,При пояснении работы устройства примем, что йа парафазный вход управления подан сигнал 0 (на вход 6 подан низкий, а на вход 7 - высокий уровни напряжения), Под действием этого парафазного сигнала управления транзистор 4 открывается, а транзистор 5 остается запертым.Напряжение источника питания 2 через транзистор 1 коммутируется на выход 13 устройства, а на выходе 12 остается низкий уровень напряжения. Таким образом, при наличии сигнала О на парафазном входе управления (6, 7) поданный на вход 3 управляющий импульс коммутируется на выход 13. Аналогично...

Электронный коммутатор

Загрузка...

Номер патента: 651480

Опубликовано: 05.03.1979

Авторы: Арандаренко, Глушенков, Растопчин

МПК: H03K 17/02

Метки: коммутатор, электронный

...Г. ФедотовЗака с 820/он11 И И ктор Д. Мельницясное ИПИ Гогудано делам113035, Москва,лгал П 11 П Пате о коннй аун к гор В исходном состоянии триггеры 1, - 1,закрыты, и напряжение на выходных шинах5, - 5, отсутствует. При поступленйи навходную шину0 отрицательного импульсатриггер 1, открывается, и на выходной шине 5, появляется отрицательное напряжение, поступающее с коммутируемой шины 4-,Напряжение на коллекторе транзистора 3,близко к нулю. Это состояние сохраняетсяи после прекращения действия запускающего импульса с шины 1 О, так как в базутранзистора 3, поступает коллекторный токтранзистора 2,. При поступлении положительного импульса цаф шину 7 запирающихимпульсов транзистор 3, закрывается, и егоколлекторный ток перестает течь в базу...

Электронный анализатор спектра

Загрузка...

Номер патента: 652501

Опубликовано: 15.03.1979

Автор: Нестеров

МПК: G01R 23/16

Метки: анализатор, спектра, электронный

...боль.- ше, коэффициент передачи делителей, 4пропорционален номеру канала, а делителей557 - в три раза меньше, сумматор 8, еговходы соединены с выходами ключевыхмодуляторов 3 и 6 каналов формирования"спектра, интегратор 9, информационный вход которого подключен к выходу сумма- гора 8, выход этого интегратора является выходом анализатора, дополнительный сумматор 10, входы последнего соединены с выходами многоканального коррелягора 1, а выход подсоедицец к входу усгавовки.начальных условий ингеграгора 9, и устройство управления 11, соединенное своими шинами с многоканальным коррелятором 1, мульгивибрагорами 2 и 5 и ицгег- рагором 9.Анализатор работаег следующим образом.Исследуемый сигнал поступает на вход многоканального коррелятора 1, В...

Электронный счетчик электрической энергии

Загрузка...

Номер патента: 653573

Опубликовано: 25.03.1979

Авторы: Ахмеджанов, Чистяков, Шахов

МПК: G01R 21/06

Метки: счетчик, электрической, электронный, энергии

...к входу узла сброса, который непосредственно 50подключен к сбросовому входу интегратора,Этот электронный счетчик, не нуждается в дополнительной маркировкеперед каждым измерением, заключающейся в том, что устанавливается связьмежду направлением протекающей в контролируемой сети энергии и подключением соответствующего счетчика импульсов. После кратковременных исчезновений напряжения питания или при воэдействии импульсных помех не происходитнарушений в регистрации энергии, проявляющихся в том, что счетчик импульсов, регистрирующий до этого, напримерэнергию положительного направления, 65 3 4начал бы регистрировать энергию отрицательного направления. Введение регулируемой эоны нечувствительности позволяет устранить явление самохода.На чертеже...

Электронный стабилизатор постоянного напряжения

Загрузка...

Номер патента: 657423

Опубликовано: 15.04.1979

Автор: Большак

МПК: G05F 1/56

Метки: постоянного, стабилизатор, электронный

...Овцх; через нагрузку 7 протекает постоянный ток 1 н , направление которого показано на фиг. 1 стрелкой.Устройство работает следующим образом.Изменение величин Оэх и 1 н приводитк некоторому изменению установившегося значения Овых . Часть этого изменения через делитель на резисторах 2 и 3передается на управляющую сетку алектровакуумного триода 4. В результатеэтого происходит такое иаменение напря 40жения между коллектором и базой, а также тока коллектора транзистора 6, которое изменяет в нужную сторону величинупадения напряжения на триоде 1, компенсируя тем самым возникшее изменениеОвых.В известном стабилизаторе постоянного напряжения стабильность выходногонапряжения при иаменении входного наВпряжения и тока нагрузки...

Электронный цифровой счетчик импульсов

Загрузка...

Номер патента: 660269

Опубликовано: 30.04.1979

Авторы: Анисимов, Бобренко, Буденков, Вайнберг, Гольден

МПК: H03K 23/04

Метки: импульсов, счетчик, цифровой, электронный

...ими электронные переключатели 7 находятся в положении а: При этом входные импульсы поступают на вторую счетную декаду 2, минуя делители 3, а ин.дикаторные лампы на панели показывают цифру О.После 99. го им пульса лампы показывают цифру 99. Сотый импульс вызывает первое переполнение счетных декад и поступает на счетчик переполнений. При этом23 индикаторные лампы высвечивают запись, показанную на фиг. 2.Тот же сотый импульс запускает мульти- вибратор 12, сигнал которого через замкну- ЗВ тый электронный ключ поступит на первую счетную декаду 1, и на ее индикаторной лампе появится цифра 1, что соответствует показанию результата в сто импульсов.В это же время с дешифратора счетчикапереполнений через первый элемент памяти поступает...

Электронный ключ с памятью

Загрузка...

Номер патента: 661792

Опубликовано: 05.05.1979

Автор: Климов

МПК: H03K 17/02

Метки: ключ, памятью, электронный

...2, 3 ирезисторах 4,5, истоковый повторительна МДП-транэисторе б, шунтирующиеМДП-транзисторы 7, 8, дополнительныеМДП-транзисторы 9, 10, входные резисторы 11, 12.Входные снгналы поданы на входныешины 13-15, выходные сигналы снимаются с выходов 16, 17.Устройство работает следующим образом.Подача коммутируемого положительного импульса на входную шину 15 при661792 Формула изобретения Составитель Т,Артюхдактор И.Марховскаь Техред О,Андрейко Корректор О.Билак аказ 2512/65 ЦНИИПИ Го по дел 113035, Моск ФТираж 1059дарственного к изобретений и Ж, Раушска Подписноемнтета СССРоткрытий.я набд.4/ 5 лиал ППП Патент, г.ужгород, ул.Проектная,4 водит к открыванию МДП-транзистора б, и подключению триггера на МДП-транзисторах 2 и 3 к источнику питания....

Электронный сейсмометр

Загрузка...

Номер патента: 662889

Опубликовано: 15.05.1979

Авторы: Кирнос, Рыков, Сидоров, Соловьев

МПК: G01V 1/16

Метки: сейсмометр, электронный

...принципиальная схема предлагаемого сейсмометра.Масса 1 с рычагом 2 подвешена коснованию с помощью шарниров 3, 4, 5,и пружины б. С массой жестко связаныкатушка магнитоэлектрического преобразователя 7 и параметрический преобразователь 8. Катушка имеет двеобмотки 9 и 10. Обмотка 9 включена навход усилителя 11. Выход усилителячерез конденсатор С включен на об662889 Формула изобретения Составитель Э. ВолконскийТехред С.МигайКорректорГ,Назаров актбр И.Шубина696рственногоизобретенийЖ, Раушс 96 4 Подписноеомитета СССРи открытийая наб., д.4/5 Зак Тираж ИИПИ Госуда по делам 5, Москва, Филиал ППП Патент, г,ужгород. Ул. Проектная,мотку 10. Конденсатор С и резистор В включены между выходом преобразователя 8 и обмоткой 10. Через С, С 2 и Й образуются...

Электронный микроскоп

Загрузка...

Номер патента: 663001

Опубликовано: 15.05.1979

Авторы: Климовицкий, Кобыляков, Лялько, Пилянкевич

МПК: H01J 37/26

Метки: микроскоп, электронный

...линзы;В - коэффициент увеличения объективной линзы.Конструкция устройства поясняется чер " тежом, где показаны электронная пушка 1,конденсорный блок 2, растровые отклоняющие катушки 3, электронный луч 4, исследуемый объект 5, предметная плоскость 6 объективной линзы 7, объективная линза 7, промежуточная линза 8, плоскость 9 изображения промежуточной линзы, проекцион ф ная линза 10, флуоресцирующий экран 11, стабилизатор тока 12 промежуточной линзы, регулятор тока с функциональным преобразователем 13, генератор разверток 14.Коэффициенты увеличения промежуточ,ной А и электронной В линз рассчитываются известным образом для конкретных значений расстояний между предметной плоскостью объективной линзы и ее средней плоскостью а, между...

Электронный коммутатор

Загрузка...

Номер патента: 666643

Опубликовано: 05.06.1979

Автор: Немцев

МПК: H03K 17/78

Метки: коммутатор, электронный

...элемент) в устройство не входит,Устройство работает следующим образом.В исходном состоянии нагрузка подключенак клеммам 4 и 10. При этом ток через нагрузку практически не течет, так как сопротивлениефоторезистора 2 весьма высоко, При подаче короткого включающего импульса на клемму 11через светодиод 3 потечет ток, вызывающий 25свечение его и резкое уменьшение сопротивле.ния освещенного фоторезистора 2. При этомчерез нагрузку потечет номинальный ток,Ток нагрузки, протекающий через первичнуюобмотку трансформатора 5, создает переменный зоток во вторичной обмотке, Этот ток после вы.прямления диодами 7 и 8 протекает через све.тодиод 3, обеспечивая пульсирующее освещениефоторезистора 2. В силу того, что увеличениесопротивления фоторезистора 2...

Электронный счетчик электроэнергии

Загрузка...

Номер патента: 667899

Опубликовано: 15.06.1979

Авторы: Владимиров, Кизилов

МПК: G01R 11/00

Метки: счетчик, электронный, электроэнергии

...9 к прямому и реверсивному входам реверсивного счетчика им6678 Формула изобретения ЦНИИПИ Заказ 3458/40 Тираж 1089 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная,4 3 пульсов 10, выходная последовательность импульсов которого поступает в цифровую часть 11, имеющую выход в соответствующем коде или в знаках цифрового индикатора. Управление клн чами осуществляется от генератора 12 через делитель частоты 13,При входных сигналах постоянного тока когда замкнуты ключи 3 и 8, на вход частотного квад. ратора 1 поступает разность входных сигналов Х и У, а на прямой вход счетчика 10 - импуль. 1 о сы с частотой, соответствующей функции преоЬ разования квадратора,- К, (Х - К У) За время Тц замкнутого состояния ключей 8 и 9, определяемое...

Электронный ключ

Загрузка...

Номер патента: 668089

Опубликовано: 15.06.1979

Авторы: Лившиц, Чернов, Янов

МПК: H03K 17/56

Метки: ключ, электронный

...развязывающие диоды 13, 14 к входу тактового генерато.ра 15 и коллектору транзистора 3 и базе трап.зистора 2, В первом случае обеспечиваетсяпуск генератора 15, во втором - блокировка1 ранэистора 2, Выход генератора 15 включенмежду коллектором транзистора 2 и базой транзистора 1, обеспечивающего передачу сигнала щвторому исполнительному устройству 16, ковходу которого подключена база транзистора 4,предназначенного для приема сигналов, поступающих от устройства 16,В коллекторе транзистора б включено исполнительное реле 17, контакт 18 которого вклю.чен между плюсом и эмиттером транзистора 6,отключаемого контактом 18 в момент поступления сигнала от устройства 16, ограничитель.ные резисторы 19 - 23, диод 24,50Электронный ключ работает...

Сильноточный электронный ускоритель

Загрузка...

Номер патента: 596126

Опубликовано: 15.07.1979

Авторы: Гусев, Дмитриев, Шапиро

МПК: H05H 5/00

Метки: сильноточный, ускоритель, электронный

...волнового сопротивл нагрузке.На чертеже ически изображено предлагаемо ойство.Формирующая ускорителя состоит из двух у в 1 и 2, набран596126 Формула изобретения ных иэ параллельно соединенных друг с другом отрезков коаксиального кабеля 3, Наружные оплетки кабелей участка 1 заземлены и соединены с одной стороны с жилами отрезков через управляемый коммутатор 4 (мно.гоискровой разрядник), а с другой 5 стороны - с наружным электродом 5, образующим с оплетками кабелей передающую и далее трансформирующую линию, 6, заполненную водой. На выходе ТЛ включена нагрузка-диод 7. Заряд Фор мирующей линии осуществляется от выпрямителя 8.Параллельным набором отрезков коаксиального кабеля можно получить очень низкое волновое сопротивление...

Электронный ключ

Загрузка...

Номер патента: 675601

Опубликовано: 25.07.1979

Автор: Рогаткин

МПК: H03K 17/60

Метки: ключ, электронный

...диодом, который включен в пря-.мом направлении, о т л и ч а ю щ и й,о ся тем, что, с целью увеличения нагрузочкой способности и КПД, допопнительно введены управляющий транзистор" и-р-М-типа проводимости, второй. диод итретий резистор, который включен междуэмиттером и базой управляющего транзистора, причем эмиттер управляющего транзистора соединен с базой ключевого " " транзистора, коплектор - с шиной источника питания, а база - со вторым выводом первого резистора, второй диод вклю - чен между базой транзистора входногоэмиттерного повторителя и первым дио .дом и имеет одинаковую с последнимполчрность включения.55 Источники информации принятые Вовнимание цри экспертизе1, Каталог ИМОасИ бетасоадисМ йкесь ЪгЕугаед. йЬ сийь,Иве...

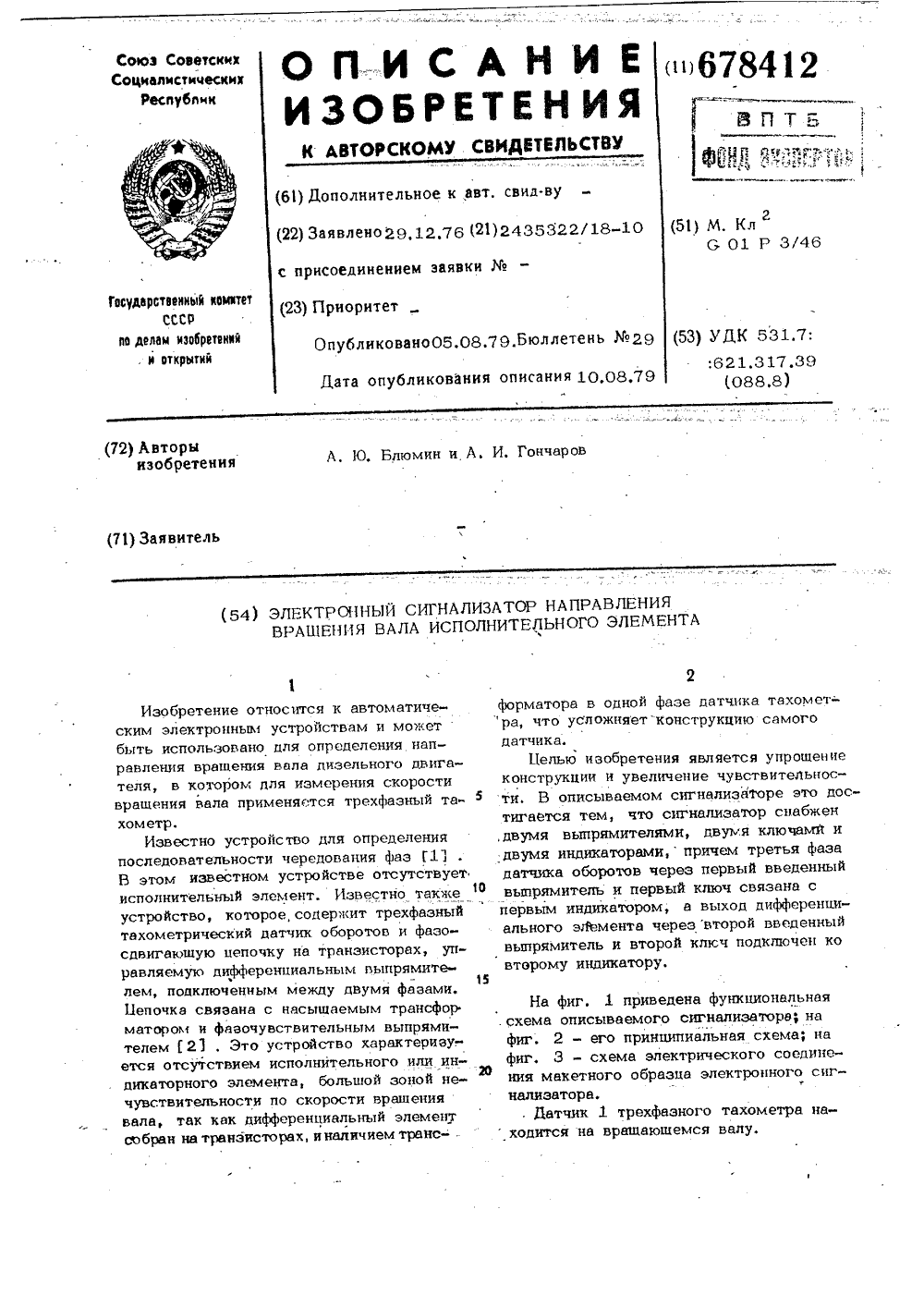

Электронный сигнализатор направления вращения вала исполнительного элемента

Загрузка...

Номер патента: 678412

Опубликовано: 05.08.1979

Авторы: Блюмин, Гончаров

МПК: G01P 3/46

Метки: вала, вращения, исполнительного, направления, сигнализатор, электронный, элемента

...при врашенин в другую сторону - между неинверспым и инверсным входами. Величинасигнала на входе элемента 7 от направления вращения вала не зависит,Ключи 8 и 10 включают в работу исполнительные элементы 11 и 12; в про стейшем случае это могут быть любые индикаторы, 13, 14, 15 и 16 - диоды, выполнявшие функции выпрямителей 17ЭО и 18 - резисторы фильтров; 19, 20 и 21 - конденсаторы фильтров; 22 - интегральная микросхема; 23 - резистор обратной связи микросхемы; 24 - корректируюший конденсатор; 25 - резистор;26 и 27- стабилитроны - элементы цепей питания микросхемы; 28 и 29 - стабилитроны, предохраняющие микросхему от перенапряжений; 30 - резистор ограничения выход 40 ного тока микросхемы; 31- корректирующий конденсатор 3 2 и 33 -...

Электронный тахометр

Загрузка...

Номер патента: 678413

Опубликовано: 05.08.1979

Автор: Смирнов

МПК: G01P 3/46

Метки: тахометр, электронный

...1 цие Б 3 -цепи, подключенныесвоими входами к выходам триггеров),ждущий мультивибратор 4 и измерительныйприбор 5 постоянного тока (например,вольтметр)Импульсы запуска на тахометр снимаются с отдельных трансформаторов зажигания каждого иэ цилиндров двигателя,Поскольку амплигуда "этих" импульсов может быть значительно больше, чем необ=" "ходяйо "для выпуска полупроводниковыхсхем, перед входом триггеров 2 установ-лены ограничители 1 уровня сигнала. Триггеры 2 изменяют свое состояние при поступлении одной из первых полуволн соответствующей полярности, содержащихся внапряжении зажигания, Форма напряжениязажигания в последующие моменты времени и наличие дребезга конактов преры" вателя не влияет на состояние триггеров,так как напряжение...

Электронный прерыватель указателей поворота

Загрузка...

Номер патента: 679446

Опубликовано: 15.08.1979

Автор: Ушатов

МПК: B60Q 1/34

Метки: поворота, прерыватель, указателей, электронный

...через другой резистор со входом транзистора, эмиттер. которого через резисторы соединен с выходами второго дополнительного и оконечного усилителей, а коллек тор через другие резисторы соединен со вхо.дами двух транзисторов, коллекторы которых соединены у одного со входом первого дополнительного усилителя, а у другого - с общей точкой второго диода и лампы накаливания. 1 .На фиг. 1 приведена схема предлагаемогоустройства; на фиг. 2 - схема его упрощенноговарианта для малых нагрузок.Схема на фиг. 1 работает следующим образом.С выхода генератора импульсов 1 через резисторы 2.1 и 2,2 импульсы тока гюдаются на базы транзисторов 3 и 4. Коллектор транзисто.ра 3 через резистор 5 соединен со входом, пред варительного усилителя на транзисторе 6....

Электронный коммутатор

Загрузка...

Номер патента: 681546

Опубликовано: 25.08.1979

Автор: Турченков

МПК: H03K 17/567

Метки: коммутатор, электронный

...значительно меньше сопротивления резистора 14 (13), напряжениена нижней обкладке конденсатора 9 15близко к нулю, В это время диод 6 заперт напряжением источника 12, приложенным к н".грузке 4 через открытыйтиристор 2. Конденсатор 8 разряжается через времязадающий резистор 13 20и малое сопротивление резистора 10,при этом напряжение на нижней обкладке конденсатора 8 относительно общей шины увеличивается и передаетсячерез открытый диод 15 и замкнутыйкоммутатор 17 на пороговый элемент18. Когда это напряжение достигнетпорога срабатывания элемента 18,т,е,станет больше напряжения пробоя стабилитрона 20, н ачн ет ся бл окин г-процесс, во время которого конденсатор8 подэарядится через пороговый элемент 18, диод 15 и управляющий электрод тиристора...

Электронный коммутатор

Загрузка...

Номер патента: 681559

Опубликовано: 25.08.1979

Авторы: Попов, Смирнов, Холопов

МПК: H03K 17/00

Метки: коммутатор, электронный

...МДП-транзистор 1, канал которого подключен между входом 2 и выходом 3 устройства,модулятор 4 в цепи затвора МДП-транзистора, подключенный управляющимвходом 5 к источнику коммутирующегосигнала, модулятор 6 подложки,подключенный управляющим входом 7 к источнику напряжения смещения,Устройство работает следующим образ ом.В исходном включенном состояниитранзистор 1 открыт благодаря отрицательному напряжению на управляющемвходе 5 модулятора 4.Сигнал с входа2 устройства посредством первого модулятора 4 модулирует напряжение назатворе МДП-транзистора 1,а посредством второго модулятора б - напряже681559 Составитель В, ВРедвкта нхвкдоаа тахРевл, мавровЗаказ 5104/51 Тираж 1060 ПодписноеЦЛИИПИ Государственного комитета СССРпо делам изобретений...

Электронный датчик кода морзе

Загрузка...

Номер патента: 681572

Опубликовано: 25.08.1979

Авторы: Кудряшов, Чижов

МПК: H04L 15/28

Метки: датчик, кода, морзе, электронный

...работает следующим образом. Коммутатор 5 подключает выходырегистра 4 к элементам ИЛИ 9 и 10,в зависимости от элементного составазнака кода Морзе. 11 ричем элементытире коммутируются к элементу ИЛИ 9,элементы точки - к элементу ИЛИ 10.Задающий генератор 1 вырабатывает меандровые прямоугольные импульсы (см, фиг. 2 а), поступающие через элемент И 7 на вход триггера 2, на вход элемента И 6, на вход элемента ИЛИ 11 н через элемент запрета 12 на регистр 4. При этом элемент И 7 пропускает импульсы (см. фиг, 2 б) с генератора 1 на триггер 2. Импульсы генератора 1 и триггера 2 (см. фиг. 2 в) поступают на входы элемента ИЛИ 11 (см.фиг. 2 г), с выхода которого на вход элемента И 8 и вход элемента запрета 12. Так как на другой вход элемента И 8...

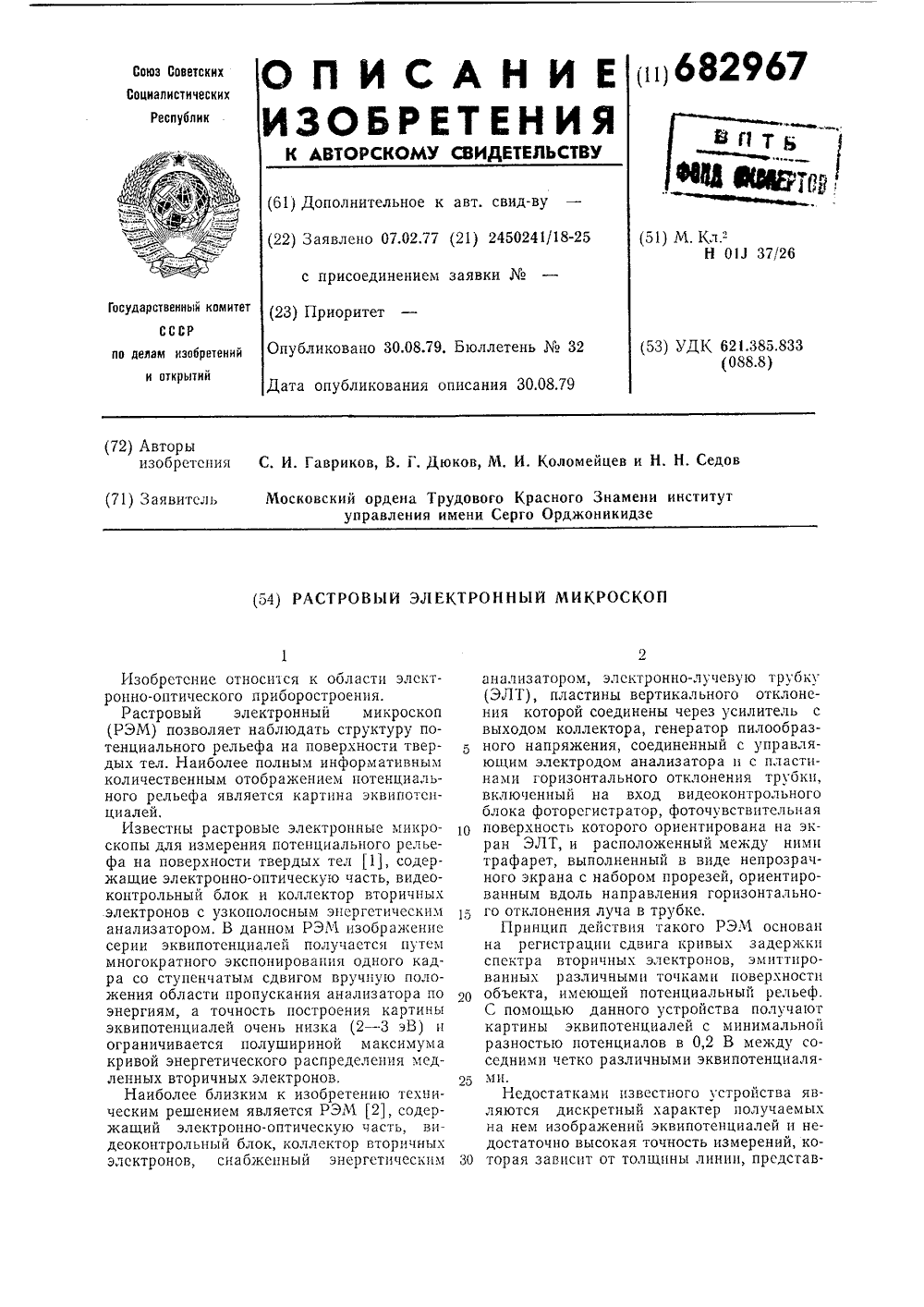

Растровый электронный микроскоп

Загрузка...

Номер патента: 682967

Опубликовано: 30.08.1979

Авторы: Гавриков, Дюков, Коломейцев, Седов

МПК: H01J 37/26

Метки: микроскоп, растровый, электронный

...электронно-оптической части 1, отклоняется с помощью катушек 2 и генераторов строчной и кадровой разверток блока 3 так, что он выписывает на изучаемой поверхности объекта 4 растр. Эмиттированные вторичные электроны собираются входными электродами коллектора 5 и, ускорившись, проходят через анализатор 6. Анализатор 6 действует как пороговый, т. е. пропускает электроны с энергией, превышающей определенное значение. Высота порога устанавливается на необходимом уровне подачей на управляющий электрод анализатора постоянного напряжения относительно объекта. Так как медленная компонента вторичных электронов обладает определенным спектром с полушириной максимума около 3 эВ, то количество прошедших анализатор электронов в определенном диапазоне...
