Патенты с меткой «дереворежущего»

Номер патента: 133728

Опубликовано: 01.01.1960

Авторы: Дубинин, Полищук

МПК: C23C 10/40

Метки: дереворежущего, диффузионного, износостойкости, инструмента, повышения, применение, способа, хромирования

...слоя нагревом при темпе- в течение 0,5 - 1,0 часа в контакте с хромосодержащей о весу); феррохром 50%, окись алюмиш 1 я 43 о, хлорпПрименениеизносостойкостизвеньев пильныхщих граней изноратуре 900 в 9средой состава (пстыи аммоний 7% Сущность изобрстепия состоит в примснсшш способа диффузионного хромирования для нанесения износостойкого диффузионного слоя глубиной 10 - 15 як uа одну из режущих граней дереворежущего инструмента, что повышает его износостойкость,Диффузионный слой состоит из карбидов хрома типа (Сг, Ге) 2 зСв и (Сг, Ре),Сз Он наносится на поверхность инструмента при нагреве последнего до 900 - 950" в течение 0,5 - 1,0 часа в контакте с хромосодержащей средой состава (по весу): феррохром 50%, окись алюминия 43%,...

Номер патента: 1187989

Опубликовано: 30.10.1985

Автор: Моисеев

МПК: B27G 21/00

Метки: дереворежущего, инструмента, ограждение

...промышленности. 5Цель изобретения - повышение надежности работы ограждения.Па фнг. 1 изображено ограждение, общий вид; на фиг. 2 - вид Л на фиг,1; на фиг. 3 - сечение Б-Б на фиг. 2, ООграждение дереворежущего инструмента состоит из имеющего в нижней части окно цилиндрического корпуса 1, в котором установлена фреза 2. Со стороны подачи на корпусе 1 жестко 5 установлен П-образный кронштейн 3, в котором посредством оси 4 эксцентрично подвешен трубчатый экран 5. Трубчатый экран 5 подпружинен относительно корпуса 1 посредством ло движного упора, выполненного в виде упорной планки 6 с направляющими стержнями 7 и размещенными на .стержнях 7 пружинами 8. Направляющие стержни 7 подвижно установлены в П-об разном кронштейне 3 с...

Номер патента: 1230827

Опубликовано: 15.05.1986

Авторы: Комаров, Синников

МПК: B27G 13/00

Метки: дереворежущего, инструмента, крепления, насадного, станка, шпинделе

...11, которая имеет внутреннее сверление 12, через которое гидропласт подается в приспособление, а также происходит отжим клапана 7 при подсоединении заправочного приспособления. Клапан 7 представляет собой втулку, в проточки которой вставлена маслостойкая резина 13, выполняющая роль уплотнителя. По бокам клапана 7 имеются боковые фаски, служащие для прохода гидропласта в рабочие полости 4, а также выполняют роль дросселя, предотвращая тем самым резкое возрастание давления в рабочих полостях 4 приспособления. В исходное положение клапан 7 возвращается пружиной 14. Этим самым достигается плавное деформирование тонкостенных цилиндров 1 и 2. При заправке приспособления гидропластом воздух удаляют через канал 6.Устройство работает следующим...

Номер патента: 1254338

Опубликовано: 30.08.1986

Автор: Воякин

МПК: B27G 15/00, G01M 15/00

Метки: дереворежущего, инструмента, испытаний, стенд, стойкости

...стола 3 узлом 10 непрерывного вертикального Етеремещения заготовок, который выполнен В ниде свчзацных с приводом 9 исмонтированных ца стакине 1 нижнего 11 и верхнего 12 конечных выключателей и установленных на г(риводе 9и механизме подъема стола 3 звездоЧРК 13, а УЗЕЛ ПодатПЛ аГООВО 4 ВЫполнен В Виде ЦепнотО конвейера 14на котором разме(цают заготовки 15.Работа стенда осуществляется следуюптим образом.,В исходном положении стол 2 нахоцижнем положении и нижнийконечный Выключатель 11 замкнутвключают привод 9 стенда и ножевойвал 7 и стол 2 движется вверх, приэтом загот(1 вки 15, уложенные на цепном конвейере 14, поступают и к ножевому валу 7, дереворежущий инстру-.мент 8 которого снимает постоянныйпо толдеиете припуск....

Номер патента: 1337711

Опубликовано: 15.09.1987

Автор: Воякин

МПК: B27G 15/00, G01M 15/00

Метки: дереворежущего, инструмента, испытаний, стенд, стойкости

...(вальцов 3 и 4), тдк и мехднизл(д нснрсрцвцого нсрсмеи(ения сто,111 6 с номОНьк) е)интоВ 9.(овок 1 и 13 кона. Иерс 1 Встх и;(к) г В 55 фрикционный контакт с верхними приводными нд 1 ьцдми 3 и 4. Весь конвейер ирихо:сит В,евижение, НОлде)дя имитаторы 12 и 13 заготовок в зону резания на ножевой Вдл 2. В установившемся процессе испытаний с имитаторов заготовок снимается ностоянныи но Вс.1 ичинс нинхск. При достижении сто.(ом 6 верхнего положения срабатывает путевой выключатель 6, откзючдюн(ий привод ножевого вала 2 и ресрсирхющий нривол 5, стол 6 иеремецастся вниз ло касания с путевым выключателем 16 и остдндвливается в исходном положении. 1 Осле зал(ены заготовок на конвейерс стенл вновь готов к работе.В механизме нолачи, показанном...

Номер патента: 1445966

Опубликовано: 23.12.1988

Авторы: Амалицкий, Воякин, Квачадзе

МПК: B27G 15/00

Метки: дереворежущего, инструмента, испытания, стойкости

...концевой фреэой.От двигателя 7 через редуктор 8 и шестерню 6 стол 1 с закрепленным на нем обрабатываемым щитом приводится во вращение и, взаимодействуя через паз 3 с неподвижным контактным пальцем 4, начинает перемещаться поступательно вместе с корпусом 2 по направляющим 10, надвигая обрабатываемый щит на режущий инструмент с постоянным по величине припуском Ь, равным шагу спирального паза 3. При достижении обрабатываемым щитом минимального диаметра концевой выключатель 19 упирается в кронштейн 5, двигатель 7 реверсирует и стол 1 вместе с корпусом 2 возвращается в исходное положение, срабатывает концевой выключатель 20 и устройство останавливается. Остаток щита снимается, на его место крепится новый щит и устройство вновь готово к...

Номер патента: 1504097

Опубликовано: 30.08.1989

Авторы: Меркушкин, Пшеничный

МПК: B27G 17/02

Метки: дереворежущего, заточки, инструмента, корпусе, ножей

...абразивной поверхностью 15,При продольном перемещении опорной поверхности 8 рубанка по обрабатываемой поверхности с помощью рукояток 2 и 3 производится строгание материала.При строгании поверхностей, не имеющих ограничений, передний нож 11 крепится так, чтобы его режущая кромка была выше опорной поверхности 8 корпуса 1 и не участвовала в строгании. При ослаблении винтов 13 нож 11 в центральной части корпуса 1 устанавливается плоскостью заточки вверх и выставляется на допустимую толщину снятия стружки за один проход, после чего стопорится винтами 13.Подвижная планка 6 при черновой обработке отодвигается дальше от острия ножа 11. При тонком строгании, работе с материалом, имеющим структурные изменения в виде сучьев, при строгании...

Номер патента: 1579780

Опубликовано: 23.07.1990

Авторы: Адеишвили, Амалицкий, Воякин

МПК: B27G 15/00, G01M 15/00

Метки: дереворежущего, инструмента, испытаний, стенд, стойкости

...на ось 24 цепного конвейера. Для этого щит 7 по шаблону укладывают на деревянную рамку 25 и крепят к ней де" ревянными шкантами 26 на клею, На рамке 25 установлены пружинные фиксаторы 27, с помощью которых щит 7 с рамкой 25 базируют и фиксируют наосях 24 цепного конвейера.Подготовка стенда к работе осуществляется следующим образом.Б исходном положении стенда стол 3 опущен, вальцы не касаются башмаков б конвейера, а механизм резания с испытуемой пилой 17 находится в край 1 нем левом (фиг.1 и 2) положении. Все ,щиты 7, в том числе и узкий, установлены на шпильках 28 цепного конвейера так, что их правые кромки выведе ны на одну линию. Узкий щит расположен под механизмом резания так, что пила 17 введена в свободное пространство между...

Номер патента: 1658024

Опубликовано: 23.06.1991

Авторы: Андропов, Памфилов, Северин

МПК: G01N 3/58

Метки: дереворежущего, изнашивание, инструмента, испытания

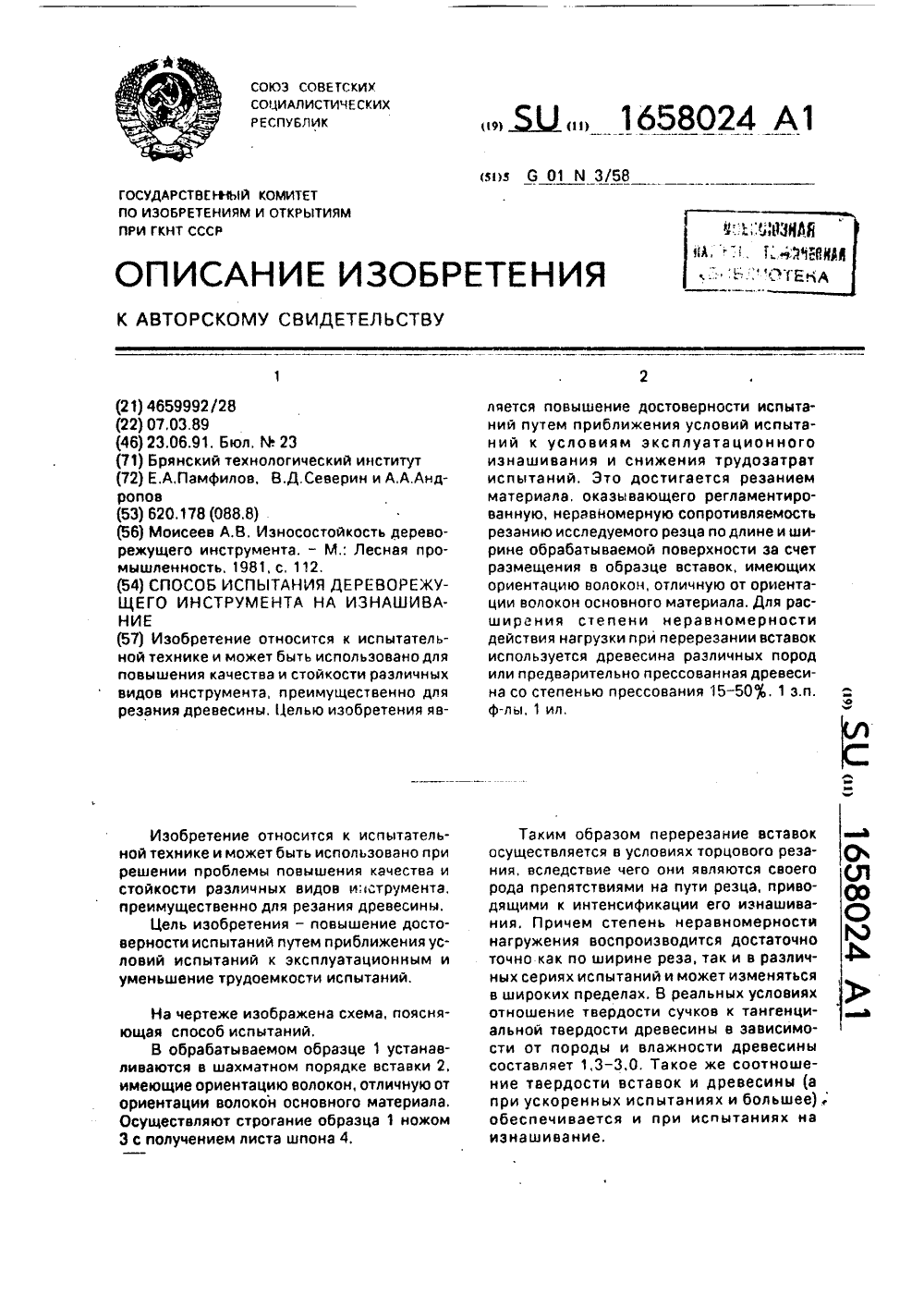

...прессованную древесину со степенью прессования 15-50. В пределах этих значений происходит увеличение механических характеристик древесины.Расположение вставок по различным схемам позволяет локализовать износ в интересующих зонах режущей кромки.Изнашивание инструмента оценивается по изменению параметров, характеризующих поперечную и продольную микрогеометрии рабочей части инструмента.П р и м е р 1, В образце из древесины дуба сверлятся отверстия диаметром 10 мм, в которые запрессовываются вставки, изготовленные из древесины той же породы, диаметром 11 мм. Торцовая твердость вставки Нв - 53,5 МПа. На лабораторной установке производится строгание этих образцов инструментом (ножом), изготовленным из стали У 8 с углом заострения 18, толщиной...

Номер патента: 1727991

Опубликовано: 23.04.1992

Авторы: Белошицкий, Бойко, Джигирей, Крыженков

МПК: B27B 5/00

Метки: дереворежущего, круглопильного, станка, шпиндель

...подшипниковой втулки 12 и упорны периферии й.образуют пустотелый цилиндр,ми втулками 16 и 17 устанавливается с по- ось которого совпадает с герметическойгодаря упругиммощью прокладок (не показаны), которые осью вращения вала 1. Благода яустанавливаются соответственно между . свойствам промежуточной втулки 13 обесупорной втулкой 16 и крышкой 14, а также печивается динамическое уравновешиваЧмежду упорной втулкой 17 и крышкой 15. 40 ние имеющегося дисбаланса на дискодисковоиерез отверстие, закрываемое пробкой 21, пиле 4. В этом случае промежуточная втулказаливается смазочный материал (одно из 13 деформируется, обеспечивая этим пережидких минеральных масел) до уровня ниж- распределение жидкости и сыпучего матеней точки отгонной втулки 9 и...
