Нетканое полотно и способ его изготовления

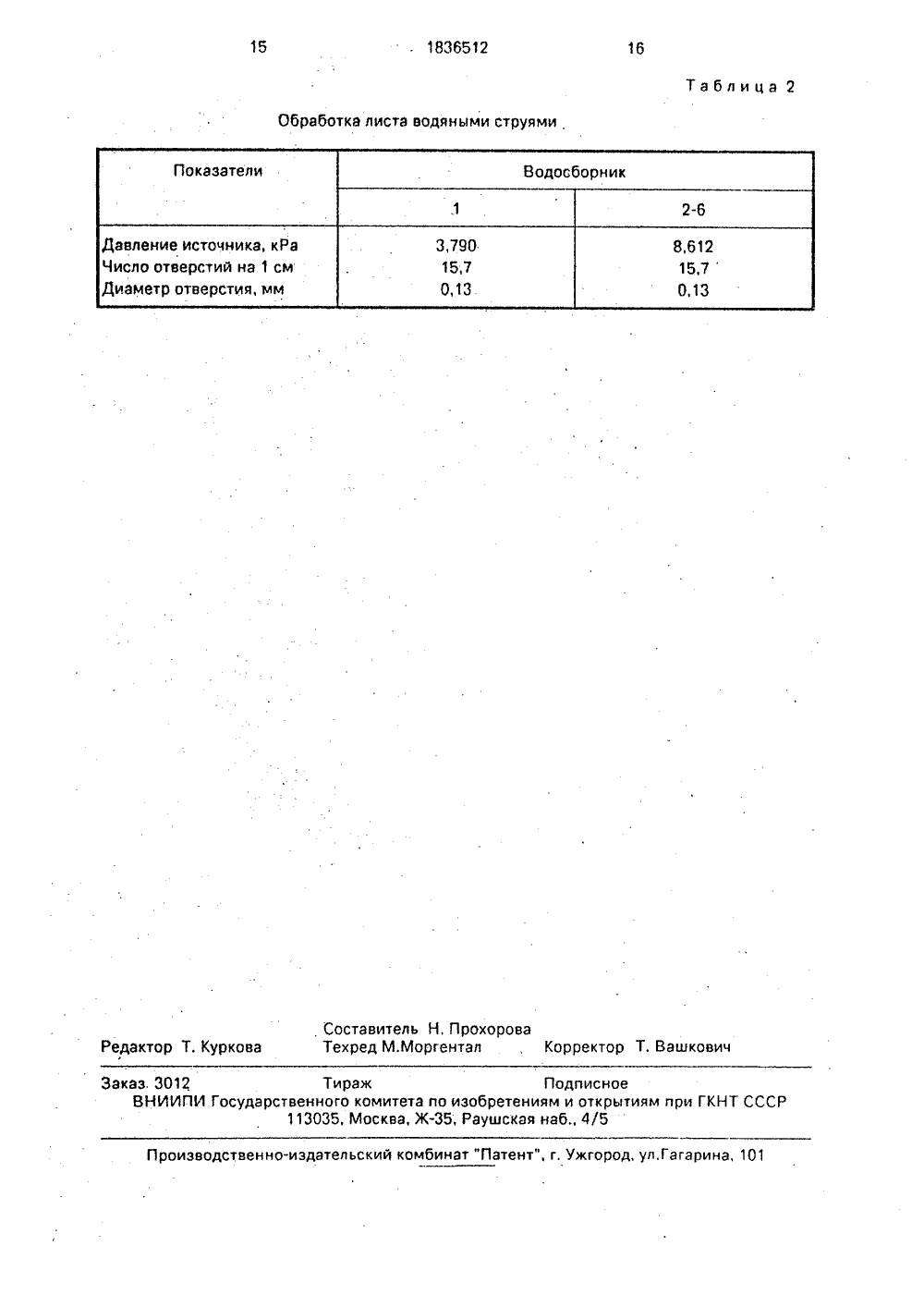

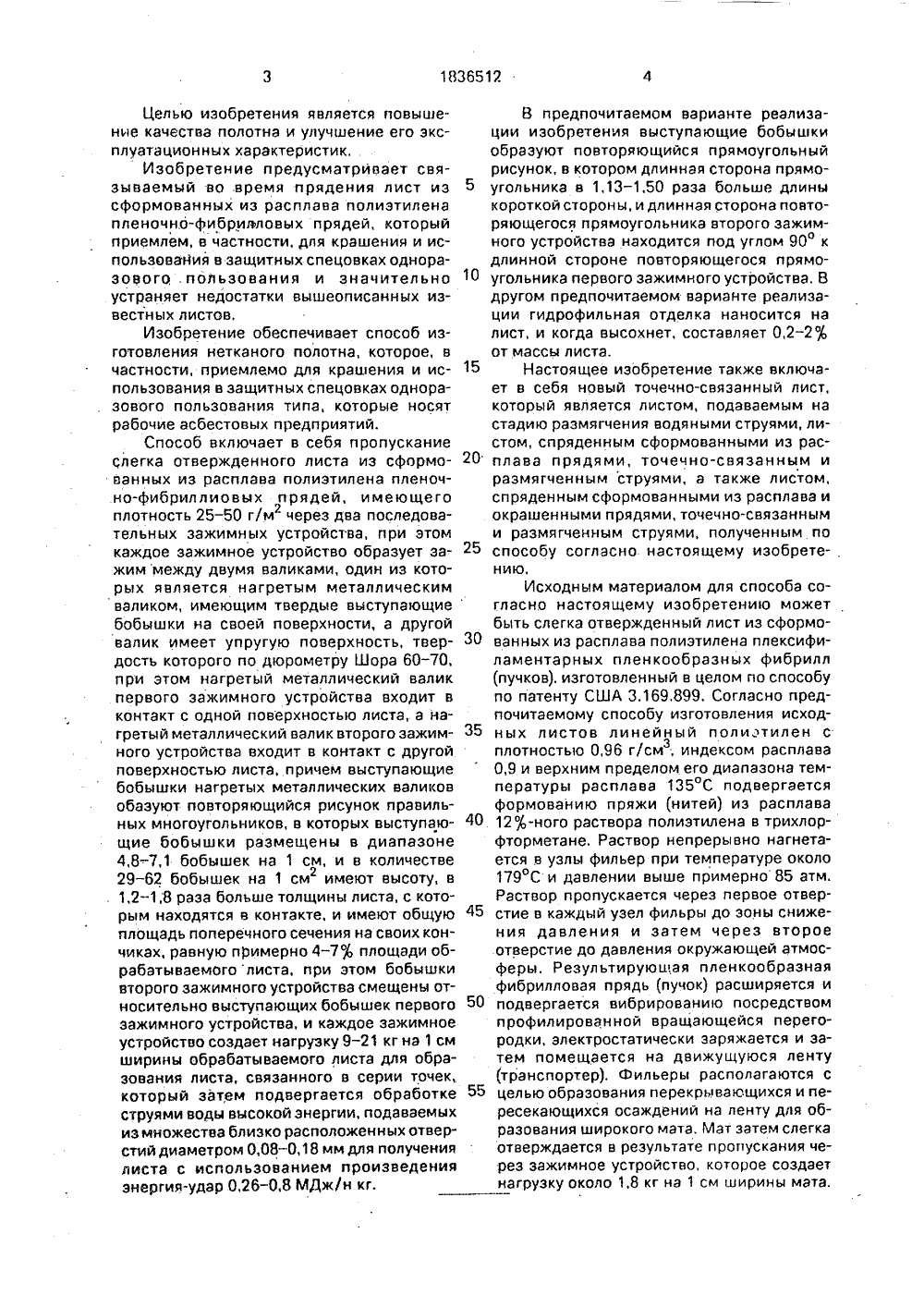

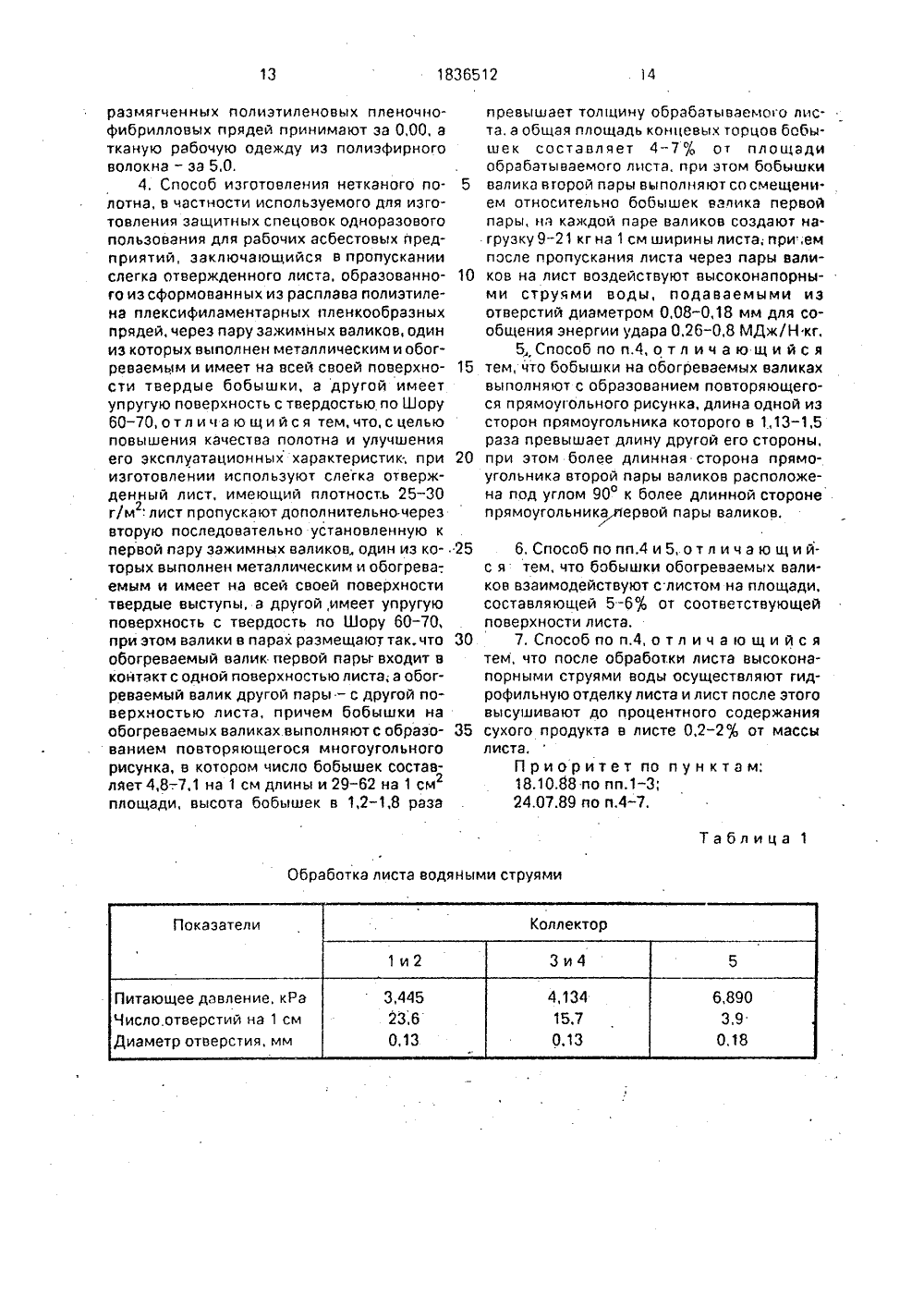

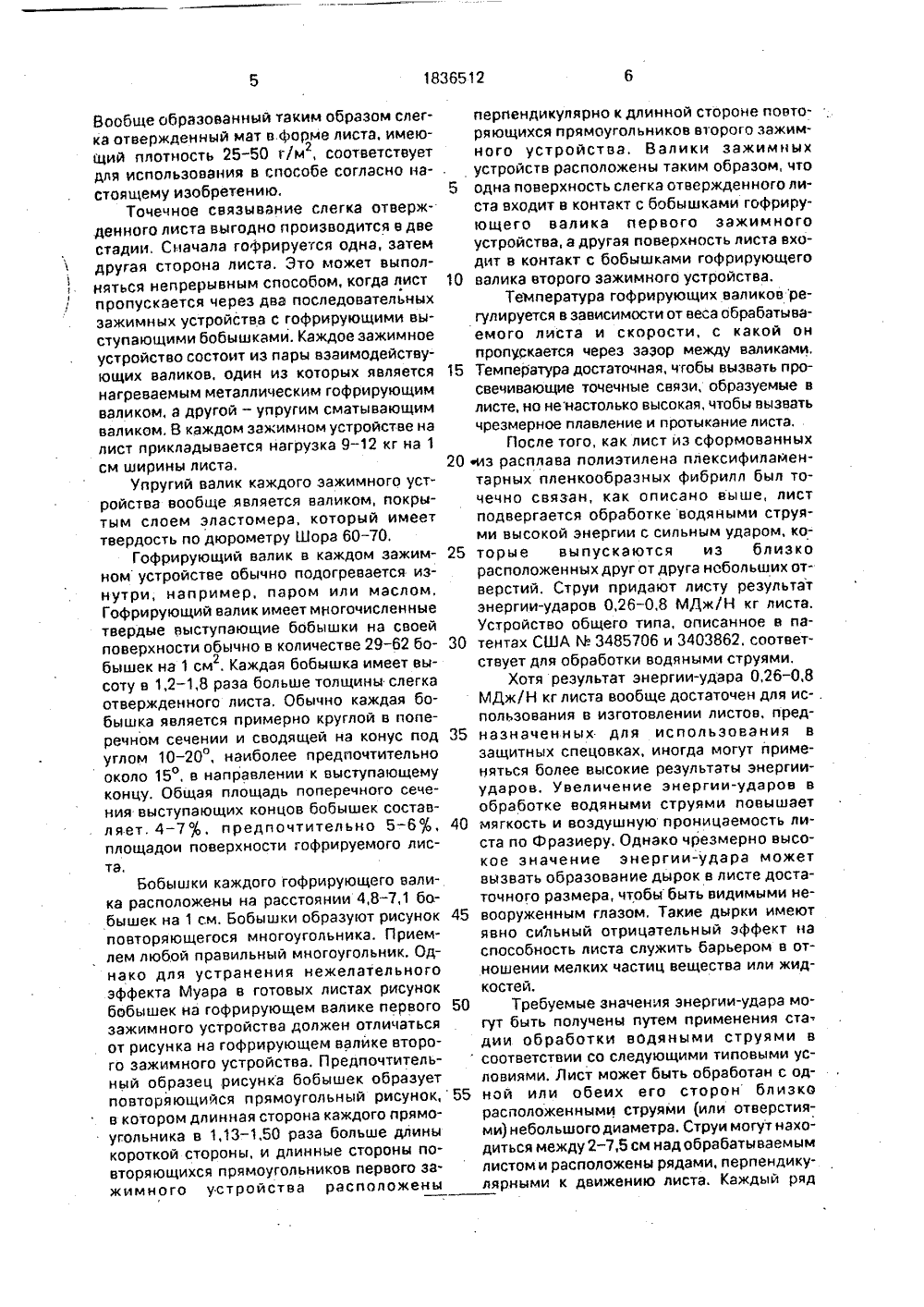

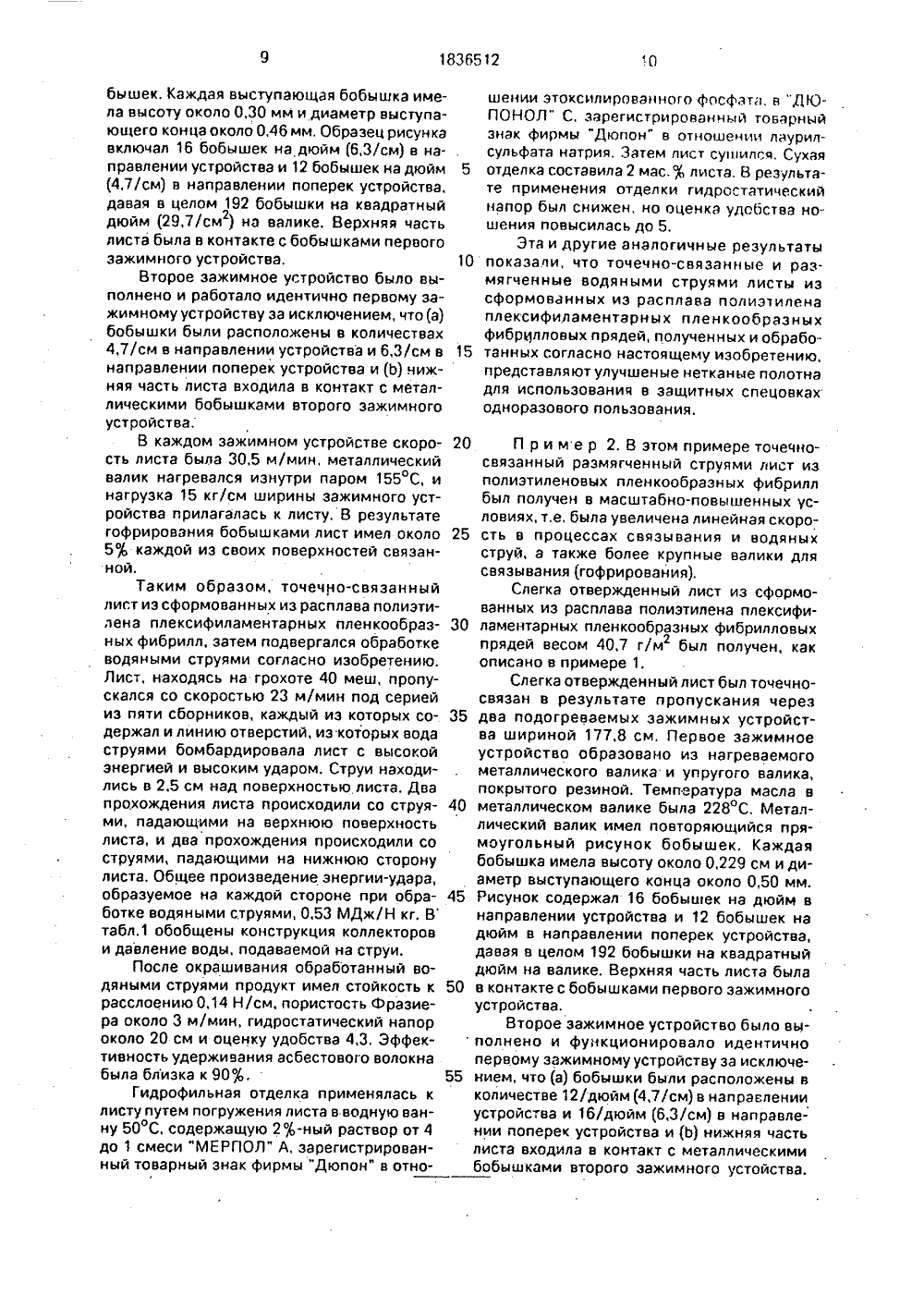

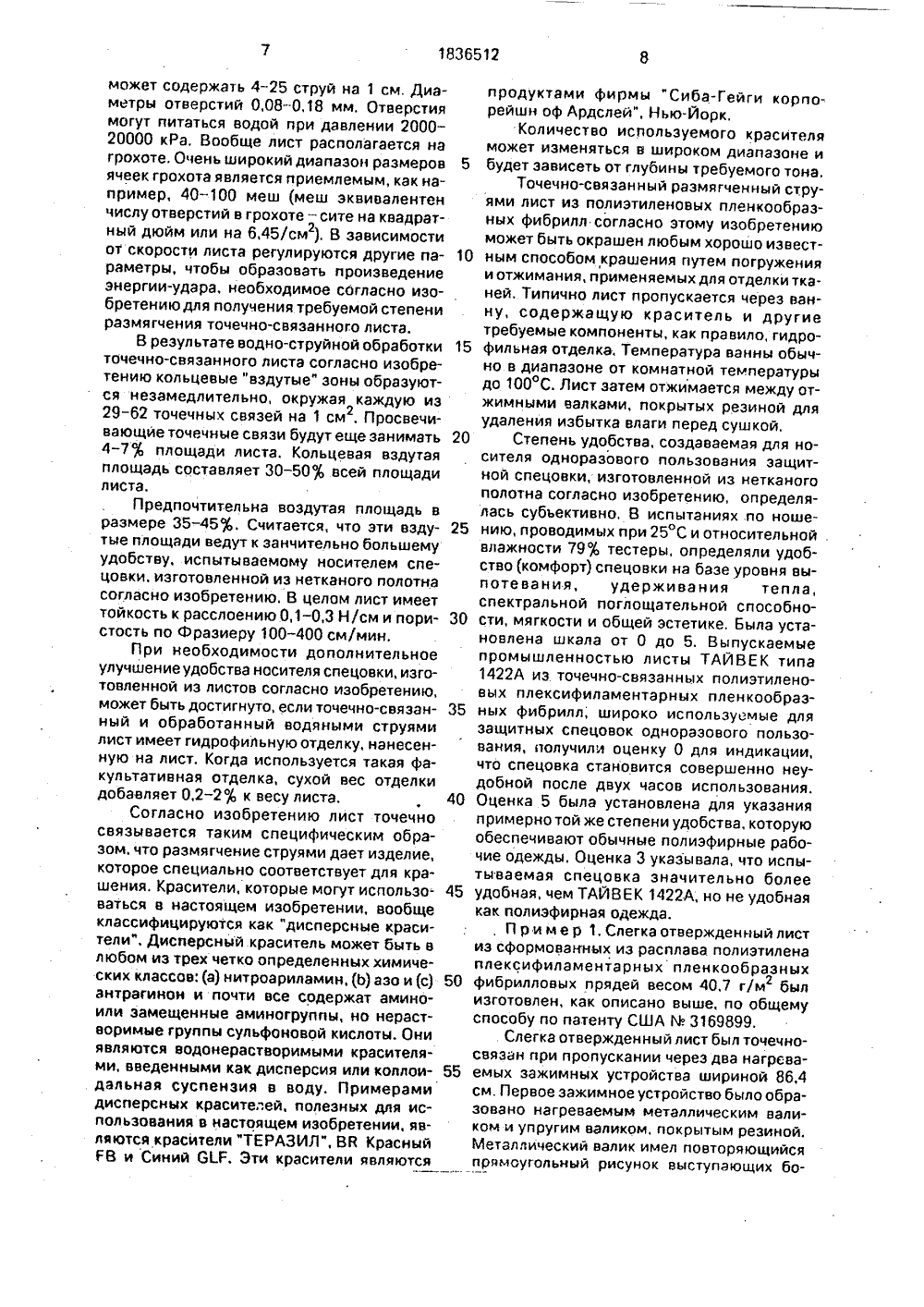

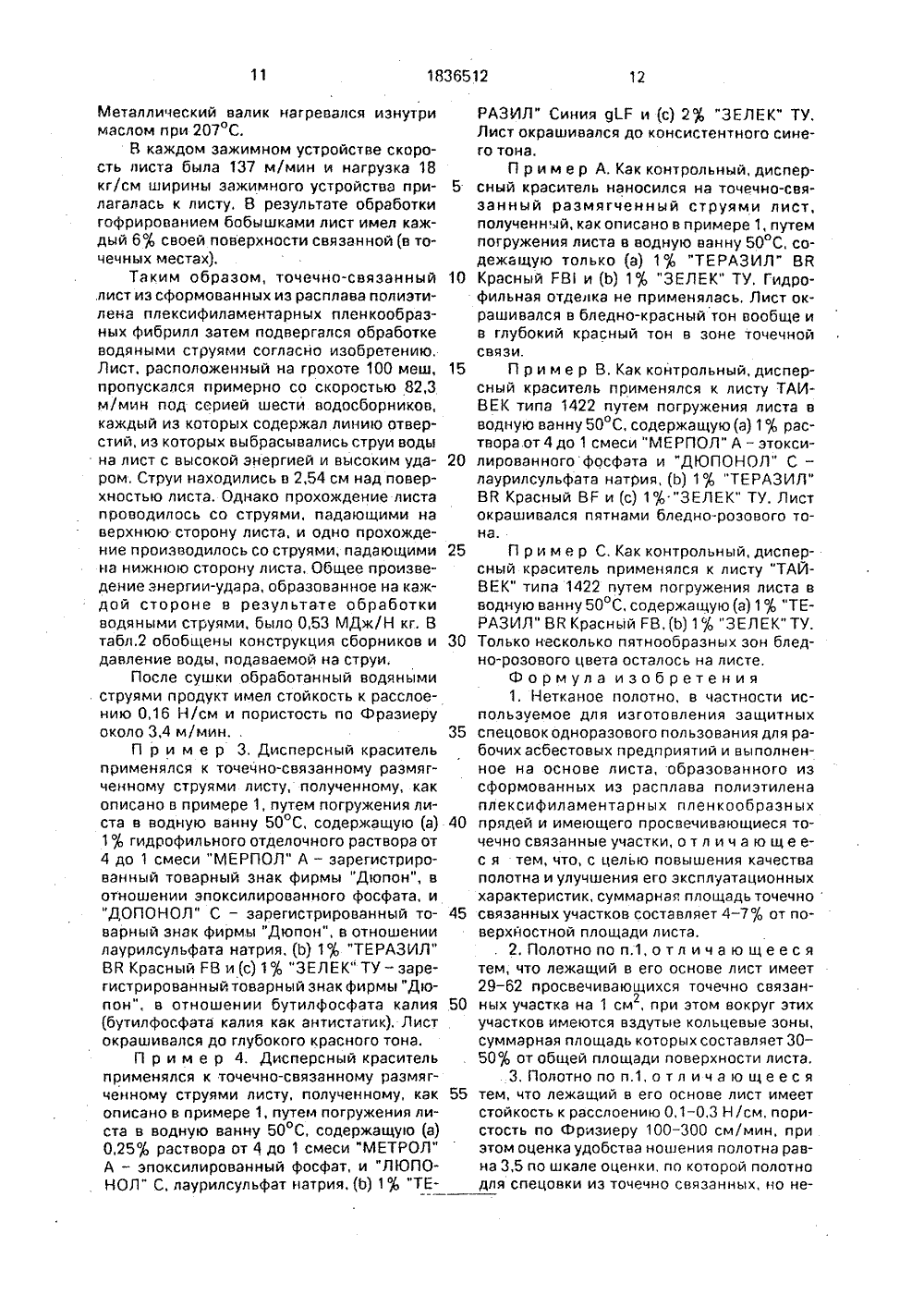

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) (1) 1)5 О 0 ОБРЕТЕН НТ ного ли- еночнотарных ии разх струй, ания в х одежования. ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Е.И.Дюпон де Немур энд Компани (ОЗ)(72) Чи Чанг Ли и Пенни С.Симпсон (05)(54) НЕТКАНОЕ ПОЛОТНОИ СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ(57) Сущность изобретения: нетканое полотно выполнено на основе листа, образованного иэ сформированных из расплава полиэтилена плексифиламентарных пленкообразных прядей. Лист имеет просвечивающиеся точечно связанные участки, суммарная площадь которых составляет 4 - 70/о поверхностной площади. листа, Упомянутый лист в слегка отвержденном состоянии, имеющий плотность 25 - 30 г/м,2 пропускают через две пары эажимных валиков, Один иэ валиков в каждой паре выполИзобретение касается непряде ста (полотна) из полиэтиленовых пл фибрилловых плексифиламен прядейподвергнутых точечной связ мягчению с помощью гидравлически предназначенного для использов промышленных (рабочих) предмета ды (спецовок) одноразового использ нен металлическим и обогреваемым и имеет на всей своей поверхности твердые бобышки. Второй иэ валиков в каждой паре имеет упругую поверхность с твердостью по Шору 60 - 70. Обогреваемый валик первой пары контактирует с одной поверхностью листа, а обогреваемый валик второй пары - с другой поверхностью листа. Бобышки на обогреваемых валиках образуют повторяющийся многоугольный рисунок, в котором число бобышек составляет 4,8 - 7,1 на 1 см длины и 29 - 62 на 1 см площади. Высота2бобышек в 1,2 - 1,8 раза превышает толщину листа. Общая площадь концевых торцов бобышек составляет 4 - 7 площади листа. Бо-бышки валика второй пары выполняют со смещением относительно бобышек валика первой пары. На каждой паре валиков создают нагрузку 9 - 21 кг на 1 см ширины, листа. После пропускания листа через пары , валиков на лист воздействуют высоконапор-: ыми струями воды, подаваемыми из отвертий диаметром 0,8 - 0,18 мм для сообщения нергии удара 0,26 - 0,8 мДж/Н кг. 2 с,п. фы, 5 э.п, ф-лы.еевич Более конкретно; изобретение касается такого листа или полотна, который точечно связан таким абазом, что размягчение струями дает продукт, который специально предназначается для окрашивания и создания комфорта польэовдтелю, одновременно оставаясь надежным барьером в отношении асбестовых частиц, 1836512Целью изобретения является повышение качества полотна и улучшение его эксплуатационных характеристик,Изобретение предусматривает связываемый во .время прядения лист иэ сформованных из расплава полиэтилена пленочно-фибрилловых прядей, который приемлем, в частности, для крашения и использования в защитных спецовках одноразового, пользования и значительно устраняет недостатки вышеописанных известных листов,Изобретение обеспечивает способ изготовления нетканого полотна, которое, в частности, приемлемо для крашения и использования в защитных спецовках одноразового пользования типа, которые носят рабочие асбестовых предприятий.Способ включает в себя пропускание слегка отвержденного листа из сформованных из расплава полиэтилена пленочно-фибриллиовых прядей, имеющего плотность 25 - 50 г/м через два последовательных зажимных устройства, при этом каждое зажимное устройство образует зажим между двумя валиками, один из которых является нагретым металлическим валиком, имеющим твердые выступающие бобышки на своей поверхности, а другой валик имеет упругую поверхность, твердость которого по дюрометру Шора 60 - 70, при этом нагретый металлический валик первого зажимного устройства входит в контакт с одной поверхностью листа, а нагретый металлический валик второго зажим- ного устройства входит в контакт с другой поверхностью листа, причем выступающие бобышки нагретых металлических валиков обаэуют повторяющийся рисунок правильных многоугольников, в которых выступающие бобышки размещены в диапазоне 4,8-7,1 бобышек на 1 см, и в количестве 29 - 62 бобышек на 1 см имеют высоту, в 1,2 - 1,8 раза больше толщины листа, с которым находятся в контакте, и имеют общую площадь поперечного сечения на своих кончиках, равную примерно 4 - 7 Я, площади обрабатываемого листа, при этом бобышки второго зажимного устройства смещены относительно выступающих бобышек первого эажимного устройства, и каждое зажимное устройство создает нагрузку 9 - 21 кг на 1 см ширины обрабатываемого листа для образования листа, связанного в серии точек, который затем подвергается обработке струями воды высокой энергии, подаваемых из множества близко расположенных отверстий диаметром 0,08 - 0,18 мм для получения листа с использованием произведения энергия-удар 0,26 - 0,8 МДж/н кг,В предпочитаемом варианте реализации изобретения выступающие бобышки образуют повторяющийся прямоугольный рисунок, в котором длинная сторона прямо угольника в 1,13 - 1,50 раза больше длиныкороткой стороны, и длинная сторона повторяющегося прямоугольника второго зажим- ного устройства находится под углом 90 к длинной стороне повторяющегося прямо- "0 угольника первого зажимного устройства. Вдругом предпочитаемом варианте реализации гидрофильная отделка наносится на лист, и когда высохнет, составляет 0,2-2 от массы листа.Настоящее изобретение также включает в себя новый точечно-связанный лист, который является листом, подаваемым на стадию размягчения водяными струями, листом, спряденным сформованными из рас плава прядями, точечно-связанным иразмягченным струями, а также листом, спряденным сформованными из расплава и окрашенными прядями, точечно-связанным и размягченным струями, полученным по 25 способу согласно настоящему изобретению.Исходным материалом для способа согласно настоящему изобретению может быть слегка отвержденный лист из сформо ванных из расплава полиэтилена плексифиламентарных пленкообразных фибрилл (пучков). изготовленный в целом по способу по патенту США 3.169,899, Согласно пред- почитаемому способу изготовления исход ных листов линейный полиэтилен сплотностью 0,96 г/смз; индексом расплава 0,9 и верхним пределом его диапазона температуры расплава 135 С подвергается формованию пряжи (нитей) из расплава 40 12 о -ного раствора полиэтилена в трихлорфторметане. Раствор непрерывно нагнетается в узлы фильер при температуре около 179 С и давлении выше примерно 85 атм.Раствор пропускается через первое отверстие в каждый узел фильры до зоны снижения давления и затем через второе отверстие до давления окружающей атмосферы, Результируюшая пленкообразная фибрилловая прядь (пучок) расширяется и 50 подвергается вибрированию посредствомпрофилированной вращающейся перегородки, электростатически заряжается и затем помещается на движущуюся ленту (транспортер), Фильеры располагаются с 55 целью образования перекрывающихся и пересекающихся осаждений на ленту для образования широкого мата. Мат затем слегка отверждается в результате пропускания через зажимное устройство, которое создает нагрузку около 1,8 кг на 1 см ширины мата.Вообще образованный таким образом слегка отвержденный мат о.форме листа, имеющий плотность 25-50 г/м, соответствуетгдля использования в способе согласно настоящему изобретению,Точечное связывание слегка отвержденного листа выгодно производится в двестадии, Сначала гофрируется одна, затемдругая сторона листа. Это может выполняться непрерывным способом, когда лист/ пропускается через два последовательныхэажимных устройства с гофрирующими выступающими бобышками. Каждое зажимноеустройство состоит из пары взаимодействующих валиков, один из которых являетсянагреваемым металлическим гофрирующимваликом, а другой - упругим сматывающимваликом, В каждом зажимном устройстве налист прикладывается нагрузка 9-12 кг на 1см ширины листа.Упругий валик каждого зажимного устройства вообще является валиком, покрытым слоем эластомера, который имееттвердость по дюрометру Шара 60 - 70,Гофрирующий валик в каждом зажимном устройстве обычно подогревается изнутри, например, паром или маслом,Гофрирующий валик имеет многочисленныетвердые выступающие бобышки на своейповерхности обычно в количестве 29 - 62 бобышек на 1 см . Каждая бобышка имеет выгсоту в 1,2 - 1,8 раза больше толщины слегкаотвержденного листа, Обычно каждая бобышка является примерно круглой в поперечном сечении и сводящей на конус подуглом 10 - 20, наиболее предпочтительнооколо 15 О, в направлении к выступающемуконцу, Общая площадь поперечного сечения выступающих концов бобышек составляет. 4 - 7 О/. предпочтительно 5 - 6,площадои поверхности гофрируемого листа,Бобышки каждого гофрирующего валика расположены на расстоянии 4,8 - 7,1 бабышек на 1 см. Бобышки образуют рисунокповторяющегося многоугольника, Приемлем любой правильный многоугольник. Однако для устранения нежелательногоэффекта Муара в готовых листах рисунокбобышек на гофрирующем валике первогозажимного устройства должен отличатьсяот рисунка на гофрирующем валике второго зажимного устройства. Предпочтительный образец .рисунка бобышек образуетповторяющийся прямоугольный рисунок,в котором длинная сторона каждого прямоугольника в 1,13-1,50 раза больше длиныкороткой стороны, и длинные стороны повторяющихся прямоугольников первого зажимного устройства расположеныперпендикулярно к длинной стороне пооторяющихся прямоугольников второго зажим- ного устройства. Валики зажимных устройств расположены таким образом, что одна поверхность слегка отвержденного листа входит в контакт с бобышками гофрирующего валика первого зажим ного устройства, а другая поверхность листа входит в контакт с бобышками гофрирующего 10 валика второго зажимного устройства.Температура гофрирующих валиков регулируется в зависимости от веса обрабатываемого листа и скорости, с какой он пропускается через зазор между валиками. Температура достаточная, чтобы вызвать просвечивающие точечные связи, образуемые в листе, но ненастолько высокая, чтобы вызватьчрезмерное плавление и протыкание листа,После того, как лист иэ сформованных тарных пленкообразных фибрилл был точечно связан, как описано выше, лист подвергается обработке водяными струями высокой энергии с сильным ударом, которые выпускаются из близко расположенных друг от друга набольших отверстий. Струи придают листу результат энергии-ударов 0,26 - 0,8 МДж/Н кг листа, Устройство общего типа, описанное в патентах США М 3485706 и 3403862, соответствует для обработки водяными струями,Хотя результат энергии-удара 0.26 - 0,8 МДж/Н кг листа вообще достаточен для ис- . пользования в изготовлении листов, предназначенных для использования в защитных спецовках, иногда могут применяться более высокие результаты энергии- ударов, Увеличение энергии-ударов в обработке водяными струями повышает мягкость и воздушную проницаемость листа по Фразиеру. Однако чрезмерно высокое значение энергии-удара может вызвать образование дырок в листе достаточного размера, чтобыбыть видимыми невооруженным глазом. Такие дырки имеют явно сильный отрицательный эффект на способность листа служить барьером в отношении мелких частиц вещества или жидкостей,Требуемые значения энергии-удара могут быть получены путем применения ста-. дии обработки водяными струями в соответствии со следующими типовыми условиями. Лист может быть обработан с одной или обеих его сторон близко расположенными струями (или отверстиями) небольшого диаметра. Струи могут находиться между 2-7,5 см над обрабатываемым листами расположены рядами, перпендику 25 30 35 40 45 50 55 лярными к движению листа. Каждый ряд 20 из расплава полиэтилена плексифиламен 1836512являются водонерастворимыми красителями, введенными как дисперсия или коялои. дал ьна я суспензия в воду. П римерами дисперсных красителей, полезных для использования в настоящем изобретении, являются красители "ТЕРАЗИЛ", ВВ Красный ГВ и Синий ОЮ, Эти красители являются может содержать 4-25 струй на 1 см. Диаметры отверстий 0,08-0.18 мм. Отверстия могут питаться водой при давлении 2000 - 20000 кРа. Вообще лист располагается на грохоте, Очень широкий диапазон размеров ячеек грохота является приемлемым, как например, 40-100 меш (меш эквивалентен числу отверстий в грохоте - сите на квадратный дюйм или на 6,45/см ). В зависимости от скорости листа регулируются другие параметры, чтобы образовать произведение энергии-удара, необходимое согласно изобретению для получения требуемой степени размягчения точечно-связанного листа.В результате водно-струйной обработки точечно-связанного листа согласно изобретению кольцевые "вздутые" эоны образуются незамедлительно, окружая каждую из 29-62 точечных связей на 1 см . Просвечи 2вающие точечные связи будут еще занимать4-7 6 площади листа. Кольцевая вздутая площадь составляет 30-50% всей площади ЛИСТЭ.Предпочтительна воздутая площадь в размере 35 - 45. Считается, что эти вэдутые площади ведут к занчительно большему удобству, испытываемому носителем спецовки, изготовленной из нетканого полотна согласно изобретению. В целом лист имеет тойкость к расслоению 0,1-0,3 Н/см и пористость по Фразиеру 100-400 см/мин.При необходимости дополнительное улучшение удобства носителя спецовки, изготовленной из листов согласно изобретению, может быть достигнуто, если точечно-связанный и обработанный водяными струями лист имеет гидрофильную отделку, нанесенную на лист, Когда используется такая факультативная отделка, сухой вес отделки добавляет 0,2-2 к весу листа,Согласно изобретению лист точечно связывается таким специфическим образом. что размягчение струями дает изделие, которое специально соответствует для крашения, Красители, которые могут использоваться в настоящем изобретении, вообще классифицируются как "дисперсные красители". Дисперсный краситель может быть влюбом из трех четко определенных химических классов: (а) нитроариламин, (Ь) азо и (с)антрагинон и почти все содержат аминоили замещенные аминогруппы, но нерастворимые группы сульфоновой кислоты, Они 5 10 15 202530 3540 4550 продуктами фирмы "Сиба-Гейги корпорейшн оф Ардслеи", Нью-Йорк,Количество используемого красителя может изменяться в широком диапазоне и будет зависеть от глубины требуемого тона.Точечно-связанный размягченный струями лист из полиэтиленовых пленкообразных фибрилл согласно этому изобретению может быть окрашен любым хорошо известным способом крашения путем погружения и отжимания, применяемых для отделки тканей. Типично лист пропускается через ванну, содержащую краситель и другие требуемые компоненты, как правило, гидрофильная отделка, Температура ванны обычно в диапазоне от комнатной температуры до 100 С, Лист затем отжимается между отжимными валками, покрытых резиной для удаления избытка влаги перед сушкой,Степень удобства, создаваемая для носителя одноразового пользования защитной спецовки, изготовленной из нетканого полотна согласно изобретению, определялась субьективно, В испытаниях.по ношению, проводимых при 25 С и относительной влажности 790 тестеры, определяли удобство (комфорт) спецовки на базе уровня выпотевания, удерживания тепла, спектральной поглощательной способности, мягкости и общей эстетике, Была установлена шкала от 0 до 5. Выпускаемые промышленностью листы ТАЙВЕК типа 1422 А из точечно-связанных полиэтиленовыхх плексифила мента рн ых плен кообраэных фибрилл, широко используемые для защитных спецовок одноразового пользования, получили оценку 0 для индикации, что спецовка становится совершенно неудобной после двух часов использования. Оценка 5 была установлена для указания примерно той же степени удобства, которую обеспечивают обычные полиэфирные рабочие одежды. Оценка 3 указывала, что испытываемая спецовка значительно более удобная, чем ТАЙВЕК 1422 А, но не удобная как полиэфирная одежда., П р и м е р 1, Слегка отвержденный лист из сформованных из расплава полиэтилена плексифиламентарных пленкообразных фибрилловых прядей весом 40,7 г/м был2 изготовлен, как описано выше, по общему способу по патенту США М 3169899,Слегка отвержденный лист был точечно- связан при пропускании через два нагреваемых зажимных устройства шириной 86,4 см. Первое зажимное устройство было образовано нагреваемым металлическим валиком и упругим валиком. покрытым резиной, Металлический валик имел повторяющийся прямоугольный рисунок выступающих бо 18365125 10 15 20 25 30 35 40 45 50 55 бышек. Каждая выступающая бобышка имела высоту около 0,30 мм и диаметр выступающего конца около 0,46 мм. Образец рисунка включал 16 бобышек на дюйм (6,3/см) в направлении устройства и 12 бобышек на дюйм (4,7/см) в направлении поперек устройства, давая в целом 192 бобышки на квадратный дюйм (29,7/см ) на валике, Верхняя часть листа была в контакте с бобышками первого зажимного устройства,Второе зажимное устройство было выполнено и работало идентично первому зажимному устройству за исключением, что (а) бобышки были расположены в количествах 4,7/см в направлении устройства и 6,3/см в направлении поперек устройства и (Ь) нижняя часть листа входила в контакт с металлическими бобышками второго зажимного устройства.В каждом зажимном устройстве скорость листа была 30.5 мlмин, металлический валик нагревался изнутри паром 155 С, и нагрузка 15 кг/см ширины зажимного устройства прилагалась к листу, В результате гофрирования бобышками лист имел около 50(, каждой иэ своих поверхностей связанной.Таким образом, точечно-связанный лист иэ сформованных из расплава полиэтилена плексифиламентарных пленкообразных фибрилл, затем подвергался обработке водяными струями согласно изобретению. Лист, находясь на грохоте 40 меш, пропускался со скоростью 23 м/мин под серией из пяти сборников, каждый из которых содержал и линию отверстий, из которых вода струями бомбардировала лист с высокой энергией и высоким ударом, Струи находились в 2,5 см над поверхностью листа. Два прохождения листа происходили со струями, падающими на верхнюю поверхность листа, и два прохождения происходили со струями, падающими на нижнюю сторону листа. Общее произведение энергии-удара, образуемое на каждой стороне при обработке водяными струями, 0,53 МДж/Н кг. В табл.1 обобщены конструкция коллекторов и давление воды, подаваемой на струи.После окрашивания обработанный водяными струями продукт имел стойкость к расслоению 0,14 Н/см, пористость Фразиера около 3 м/мин, гидростатический напор около 20 см и оценку удобства 4,3. Эффективность удерживания асбестового волокна была близка к 90 О,Гидрофильная отделка применялась к листу путем погружения листа в водную ванну 50 С, содержащую 2 ь-ный раствор от 4 до 1 смеси "МЕРПОЛ" А, зарегистрированный товарный знак фирмы "Дюпон" в отношении зтоксилированного фосфат, в ДЮПОНОЛ" С, зарегистрированный товарный знак фирмы "Дюпон" в отношении лаурилсульфата натрия, Затем лист сушился, Сухая отделка составила 2 мас, ф, листа, 8 результате применения отделки гидростатический напор был снижен, но оценка удобства ношения повысилась до 5,Эта и другие аналогичные результаты показали, что точечно-связанные и размягченные водяными струями листы из сформованных из расплава полиэ 1 илена плексифиламентарных пленкообразных фибрилловых прядей, полученных и обработанных согласно настоящему изобретению, представляют улучшеные нетканые полотна для использования в защитных спецовках одноразового пользования. П р и м е р 2, В этом примере точечносвяэанный размягченный струями лист из полиэтиленовых пленкообразных фибрилл был получен в масштабно-повышенных условиях, т.е, была увеличена линейная скорость в процессах связывания и водяных струй, а также более крупные валики для связывания (гофрирования),Слегка отвержденный лист из сформованных из расплава полиэтилена плексифиламентарных пленкообразных фибрилловых прядей весом 40,7 г/м был получен, как описано в примере 1,Слегка отвержденный лист был точечно- связан в результате пропускания через два подогреваемых эажимных устройства шириной 177,8 см, Первое зажимное устройство образовано из нагреваемого металлического валика и упругого валика, покрытого резиной. Температура масла в металлическом валике была 228 С. Металлический валик имел повторяющийся прямоугольный рисунок бобышек. Каждая бобышка имела высоту около 0,229 см и диаметр выступающего конца около 0,50 мм. Рисунок содержал 16 бобышек на дюйм в направлении устройства и 12 бобышек на дюйм в направлении поперек устройства,давая в целом 192 бобышки на квадратный дюйм на валике. Верхняя часть листа была в контакте с бобышками первого зажимногоустройства,Второе зажимное устройство было вы полнено и функционировало идентично первому эажимному устройству эа исключекием, что (а) бобышки были расположены в количестве 12/дюйм (4,7/см) в направлении устройства и 16/дюйм (6,3/см) в направлении поперек устройства и (Ь) нижняя часть листа входила в контакт с металлическими бобышками второго зажимного устойства.30 35 ста в водную ванну 50 С, содержащую (а) 40 45 .50 55 Металлический валик нагревался изнутри маслом при 207 С.В каждом зажимном устройстве скорость листа была 137 м/мин и нагрузка 18 кг/см ширины эажимного устройства прилагалась к листу, В результате обработки гофрированием бобышками лист имел каждый 6% своей поверхности связанной (в точечных местах).Таким образом, точечно-связанный .лист иэ сформованных из расплава полиэтилена плексифиламентарных пленкообразных фибрилл затем подвергался обработке водяными струями согласно изобретению. Лист, расположенный на грохоте 100 меш, пропускался примерно со скоростью 82,3 м/мин под серией шести водосборников, каждый из которых содержал линию отверстий, из которых выбрасывались струи воды на лист с высокой энергией и высоким ударом, Струи находились в 2,54 см над поверхностью листа. Однако прохождение листа проводилось со струями, падающими на верхнюю сторону листа, и одно прохождение производилось со струями, падающими на нижнюю сторону листа, Общее произведение энергии-удара, образованное на какдой стороне в результате обработки водяными струями, было 0,53 МДж/Н кг, В табл.2 обобщены конструкция сборников и давление воды, подаваемой на струи,После сушки обработанный водяными струями продукт имел стойкость к расслоению 0,16 Н/см и пористость по Фразиеру около 3,4 м/минП р и м е р 3, Дисперсный краситель применялся к точечно-связанному размягченному струями листу, полученному, как описано в примере 1, путем погружения ли 1% гидрофильного отделочного раствора от 4 до 1 смеси "МЕРПОЛ" А - зарегистрированный товарный знак фирмы "Дюпон", в отношении эпоксилированного фосфата, и "ДОПОНОЛ" С - зарегистрированный товарный знак фирмы "Дюпон", в отношении лаурилсульфата натрия, (Ь) 1% "ТЕРАЗИЛ" ВВ Красный РВ и (с) 1% "ЗЕЛЕК" ТУ" зарегистрированный товарный знак фирмы "Дюпон", в отношении бутилфосфата калия(бутилфосфата калия как антистатик). Лист окрашивался до глубокого красного тона.П р и м е р 4, Дисперсный краситель применялся к точечно-связанному размягченному струями листу, полученному, как описано в примере 1, путем погружения листа в водную ванну 50 С, содержащую (а) 0,25% раствора от 4 до 1 смеси "МЕТРОЛ" А - эпоксилированный фосфат, и "ЛЮПОНОЛ" С, лаурилсульфат натрия. (Ь) 1% "ТЕ 5 10 15 20 25 РАЗИЛ" Синия д(.Г и (с) 2% "ЗЕЛЕК" ТУ. Лист окрашивался до консистентного синего тона.П р и м е р А. Как контрольный, дисперсный краситель наносился на точечно-связанный размягченный струями лист, полученный, как описано в примере 1, путем погружения листа в водную ванну 50 С, содежащую только (а) 1% "ТЕРАЗИЛ" ВВ Красный РВ и (Ь) 1% "ЗЕЛЕК" ТУ, Гидрофильная отделка не применялась, Лист окрашивался в бледно-красный тон вообще и в глубокий красный тон в зоне точечной связи.П р и м е р В. Как контрольный, дисперсный краситель применялся к листу ТАИВЕК типа 1422 путем погружения листа в водную ванну 50 С, содержащую (а) 1% раствора.от 4 до 1 смеси "МЕ РПОЛ" А - этоксилированного фосфата и "ДЮПОНОЛ" С - лаурилсульфата натрия, (Ь) 1% "ТЕ РАЗИЛ" ВЙ Красный ВР и (с) 1% "ЗЕЛЕК" ТУ. Лист окрашивался пятнами бледно-розового тона.П р и м е р С, Как контрольный, дисперсный краситель применялся к листу "ТАЙВЕК" типа 1422 путем погружения листа в водную ванну 50 С, содержащую (а) 1% "ТЕРАЗИЛ" ВК Красный РВ, (Ь) 1% "ЗЕЛ ЕК" ТУ. Только несколько пятнообразных зон бледно-розового цвета осталось на листе.Формула изобретения 1, Нетканое полотно, в частности используемое для изготовления защитных спецовок одноразового пользования для рабочих асбестовых предприятий и выполненное на основе листа, образованного из сформованных из расплава полиэтилена плексифиламентарных пленкообразных прядей и имеющего просвечивающиеся точечно связанные участки, о т л и ч а ю щ е ес я тем, что, с целью повышения качества полотна и улучшения его эксплуатационных характеристик, суммарная площадь точечносвязанных участков составляет 4 - 7% от поверхйостной площади листа.2. Полотно по и;1, отл ича ю щееся тем, что лежащий в его основе лист имеет 29 - 62 просвечивающихся точечно связанных участка на 1 см, при этом вокруг этих участков имеются вздутые кольцевые эоны, суммарная площадь которых составляет 30- 50% от общей площади поверхности листа,.3, Полотно по п.1, о т л и ч а ю щ е е с я тем, что лежащий в его основе лист имеет стойкость к расслоению 0,1-0,3 Н/см, пористость по Фризиеру 100-300 см/мин, при этом оценка удобства ношения полотна равна 3,5 по шкале оценки, по которой полотно для спецовки из точечно связанных, но не13 1836512 Таблица 1 Обработка листа водяными струями размягченных полиэтиленовых пленочнофибрилловых прядей принимают за 0,00, а тканую рабочую одежду из полиэфирного волокна - за 5.0.4, Способ изготовления нетканого по лотна, в частности используемого для изготовления защитных спецовок одноразового пользования для рабочих асбестовых предприятий, заключающийся в пропускании слегка отвержденного листа, образованно го из сформованных из расплава полиэтилена плексифиламентарных пленкообразных прядей, через пару зажимных валиков, один из которых выполнен металлическим и обогреваемым и имеет на всей своей поверхно сти твердые бобышки, а другой имеет упругую поверхность с твердостью по Шору 60 - 70, о т л и ч а ю щ и й с я тем, что, с целью повышения качества полотна и улучшения его эксплуатационных характеристик; при 20 изготовлении используют слегка отвержденный лист, имеющий плотность 25 - 30 г/м .лист пропускают дополнительно-через вторую последовательно установленную к первой пару зажимных валиководин из ко торых выполнен металлическим и обогрева-, емым и имеет на всей своей поверхности твердые выступы, а другой, имеет упругую поверхность с твердость по Шору 60-70, при этом валики в парах размещают такчто 30 обогреваемый валик первой парьг входит в контакт с одной поверхностью листа; а обогреваемый валик другой пары. - с другой поверхностью листа, причем бобышки на обогреваемых валиках. выполняют с образо ванием повторяющегося многоугольного рисунка, в котором число бобышек составляет 4,8 - .7,1 на 1 см длины и 29 - 62 на 1 смг площади, высота бобышек в 1,2-1,8 раза превышает толщину обрабатываемого листа, а общая площадь концевых торцов бобышек составляет 4 - 7 О/о от площади обрабатываемого листа, при этом бобышки валика вгорой пары выполняют со смещением относительно бобышек валика первой пары, на каждой паре валиков создают нагрузку 9-21 кг на 1 см ширины листа; при,ем после пропускания листа через пары валиков на лист воздействуют высоконапорными струями воды, подаваемыми из отверстий диаметром 0,08-0,18 мм для сообщения энергии удара 0.26-0,8 МДж/Н кг.5, Способ по п,4, отл ич а ю щи йс я тем, что бобышки на обогреваемых валиках выполняют с образованием повторяющегося прямоугольного рисунка, длина одной из сторон прямоугольника которого в 1,13-1,5 раза превышает длину другой его стороны, при этом более длинная сторона прямоугольника второй пары валиков расположена под углом 90 к более длинной стороне прямоугольника первой пары валиков. 6, Способ по пп.4 и 5, о т л и ч а ю щ и йс я тем, что бобышки обогреваемых валиков взаимодействуют с листом на площади,составляющей 5-6 от соответствующейповерхности листа.7, Способ по п.4, о т л и ч а ю щ и й с ятем, что после обработки листа высоконапорными струями воды осуществляют гидрофильную отделку листа и лист после этоговысушивают до процентного содержаниясухого продукта в листе 0,2 - 2 от массылиста.Приоритет по пунктам:18.10,88 по пп.1-3;24.07.89 по п,4-7,1836512 16 Таблица 2 Обработка листа водяными струями Составитель Н, ПрохороваТехред М.Моргентал, Корректор Т, Вашкович Редактор Т. Куркова Заказ. 3012 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
