Станок-полуавтомат для дозировки и уплотнения сыпучих материалов в коробках

Номер патента: 126784

Авторы: Скляр, Соловьев, Федосеев

ZIP архив

Текст

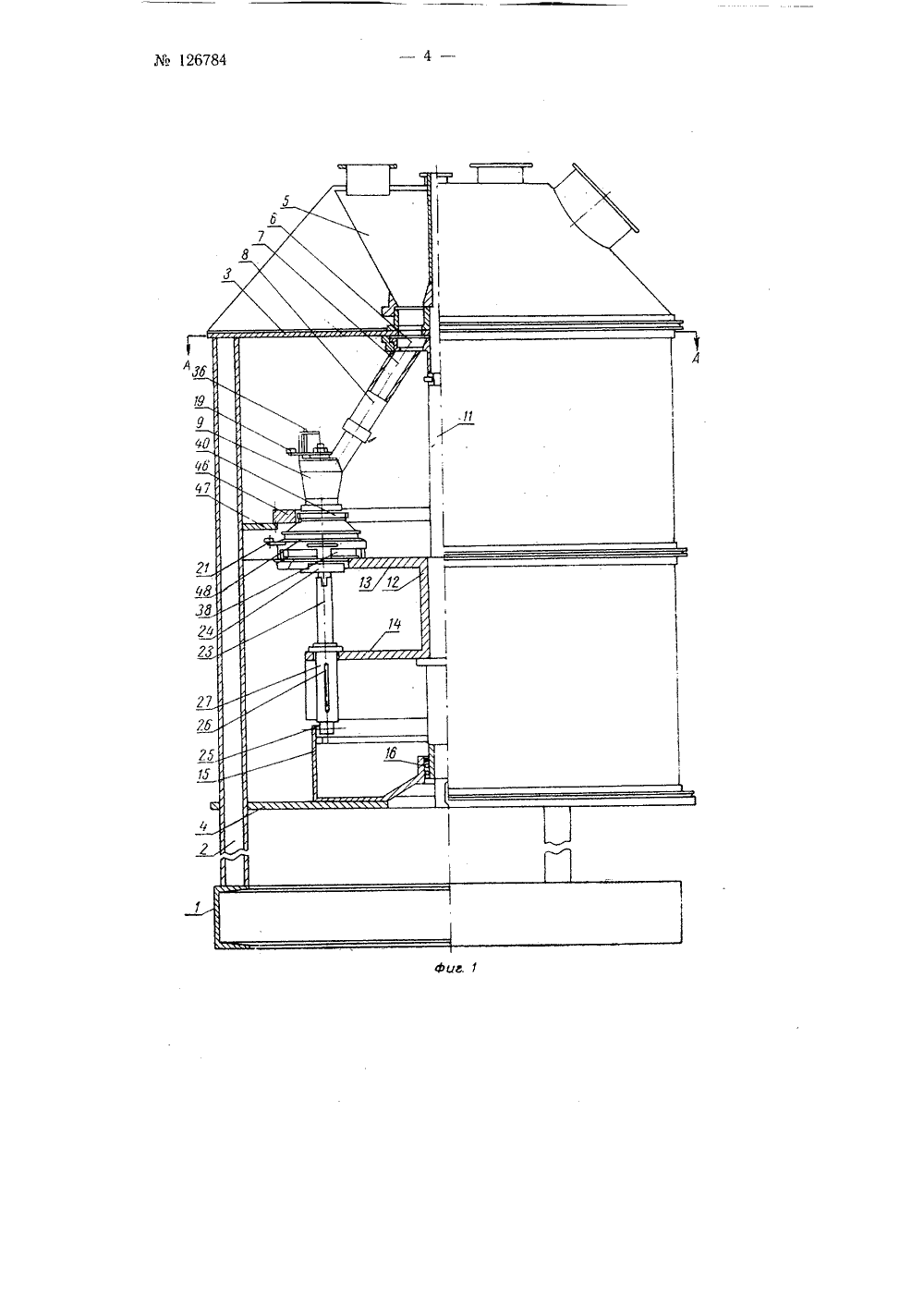

Мв 126784 Класс 81 а, 1 ГССР ПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Е. П, Скляр, Н. Е. Соловьев и А. С. Федосеев ТАНОК-ПОЛУАВТОМАТ ДЛЯ ДОЗИРОВКИ И УПЛОТНЕН И СЫПУЧИХ МАТЕРИАЛОВ В КОРОБКАХЗаявлен 22 июня 1959 г. за535199/28 в Комитет по делам изобретений н открытий при Совете Министров СССР бю вано в Бюллетене изобретений5 за 960 г Известен станок-полуавтомат для дозировки и уплотнения сыпучих материалов в коробках, имеющий общий бункер с тарельчатым питателем и течками, дозаторы-наполнители коробок, расположенные под течками, молоточки для уплотнения материала в коробках, приводимые в движение от храповиков, расположенные под дозаторами толкатели с гнездами для коробок, установленные на вращающемся столике.Описываемый станок-полуавтомат для дозировки и уплотнения сыпучих материалов в коробках, в отличие от известного, обеспечивает лучшее заполнение коробок материалом и уплотнение его.Это достигается тем, что в качестве дозаторов-наполнителей применены цилиндро-конической формы бункеры с гнездовым дном и расположенным под ним гнездовым диском-отсекателем, а молоточки для отстукивания коробок и уплотнения материала размещены в два яруса.На фиг. 1 изображен станок-полуавтомат, вид с частичным вертикальным разрезом; на фиг. 2 - станок-полуавтомат видпоАА на фиг. 1; на фиг. 3 - дозатор-наполнитель, вид в осевом разрезе; нафиг.4 - дозатор-наполнитель, вид в плане; на фиг. 5 - дозатор-наполнитель, вид по стрелке С на фиг. 3; на фиг 6 - узел механизма молоточков для атстукивания, вид с частичным разрезом; на фиг. 7 - узел механизма молоточков, вид по ББ на фиг, 6; на фиг. 8 - схема узла разводки и остановки молоточков, вид в плане; на фиг,9 - схема узла разводки и остановки молоточков, вид по стрелке В на фиг. 8.Станок-полуавтомат смонтирован на станине, состоящей из основания 1, стоек 2, верхней плиты 3 и нижней плиты 4. На верхней плите 3 помещен общий загрузочный бункер 5 с тарельчатым питателем б, к которому прикреплены течки 7, соединенные хлопчато-бумажными рукавами 8 с дозаторами-наполнителями, представляющими собою бункеры 9 цилиндро-конической формы, имеющие каждый гнездовое дно 10.На вертикальном главном валу 11 станка посажена втулка 12, несущая верхний стол 13, на котором размещены бункеры 9, и нижний стол 14. На нижней.плите 4 станины установлен профильный кулачок 15, в центре которогоимеется расточка для радиально-упорных подшипников 1 б, воспринимающих осевую нагрузку всех вращающихся частей станка-полуавтомата. На кронштейнах 17, прикрепленных к стойкам 2, закреплены: верхняя дуга 18, служащая для поворота рычага 19 доза- тора-наполнителя, и нижняя дуга 20, предназначенная для поворота рычага 21 механизма, разводящего отстукивающие молоточки 22. На нижнем столе 14 смонтированы вертикальные толкатели 23. Каждый из них имеет гнездо 24 для заполняемой материалом коробки и служит для перемещения ее из нижнего в верхнее крайнее положение, в зависимости от положения закрепленного на толкателе ролика 25, взаимодействующего с профильным кулачком 15. Толкатель снабжен пальцем 2 б, перемещающимся в пазу втулки 27, что предотвращает поворот толкателя вокруг его оси.В верхней части каждого бункера 9 прикреплен штуцер 28 для входа сыпучего материала. Дно 10 имеет четыре симметрично расположенных гнезда (отверстия) для пропуска материала. На пустотелую ось, проходящую через бункер, надет рычаг 19, зафиксированный гайками и снабженный роликом 29, взаимодействующим с верхней дугой 18; к нижнем концу пустотелой оси, имеющему форму квадрата, прикреплен диск-отсекатель 30 с четырьмя гнездами (отверстиями), соответствующими гнездам дна 10; пружина 31 обеспечивает необходимый прижим диска-отсекателя к гнездовому дну.К концу рычага 19 прикреплена пружина 32, присоединенная к кронштейну 33, укрепленному на корпусе бункера. Корпус бункера выполнен с отверстием для чистки, закрываемым крышкой 34. Если чо какой-либо причине не окажется коробки в гнезде 24, то в бункере 1 дозаторе-наполнителе) предусмотрено предохранительное приспособление, состоящее из направляющей трубки 35, стопора Зб и пружины 37; при отсутствии в гнезде 24 коробки бункер не открывается, так как уступ рычага 19 упирается в стопор 36, и рычаг 19 пе может повернуться: при наличии же в гнезде 24 коробки последняя приподнимает стопор выше уступа рычага 19, который поворачивается, открывая бункер.Отстукивание коробок и уплотнение в них материала осуществляется механизмом, который состоит из корпуса 38, храповика 39, сателлитной шестерни 40 и шести (три верхних и три нижних) молоточков 22, снабженных собачками 41 и рычажками 42. Все молоточки приводятся в действие от одного храповика; обратное движение молоточки совершают за счет силы упругости пружин 43, одни концы которых закреплены на пальцах 44, запрессованных в тело молоточков, а другие концы - на пальцах 45, укрепленных на корпусе 38. Сателлитная шестерня 40 получает вращение от большой солнечной шестерни 4 б планетарной передачи; шестерня 4 б закреплена на кронштейнах 47, размещенных между стойками 2.Механизм, разводящий и останавливающий молоточки 22 во время подъема и опускания коробок толкателями 23, включает в себя корпус 48 со свободно сидящим внутри него шестизубым храповиком 49. В цилиндрической стенке корпуса 48 имеются два паза, в которых перемешаются пальцы 50, закрепленные на храповике и ограничивающие его поворот. Храповик 49 поворачивается прикрепленным к нему рычагом 21, взаимодействующим с нижней дугой во время отвода молоточков при подъеме и опускании коробок. Для уменьшения износа деталей на кочце рычага 21 установлен ролик 51. Возврат храповика 49 в исходное положение, при котором происходит отстукивание коробок молоточками 22, производится пружиной 52.Для дозировки и уплотнения сыпучего материала коробка устанавливается в гнездо 24, когда оно находится в крайнем нижнем положении. При вращении вала 11 толкатель 2 З с гнездом и коробкой перемещается в крайнее верхнее положение. В конце подъема отбортовка коробки приподнимает стопор Зб, ролик 29 сходит с верхней дуги 18 и рычаг 19 под действием пружин поворачивается на угол 45, открывая доступ сыпучему материалу из дозатора-надолнителя (бункера 9). Одновременно ролик 51 сходит с нижней дуги 20, рычаг 21 поворачивается и молоточки 22 наносят удары по коробке за счет вращения храповика 39, связанного с сателлитной шестерней 40. После дозировки и уплотнения сыпучего материала ролик 29 находит на дугу 18, рычаг 19 поворачивается в обратном направлении и выход сыпучего материала из дозаторанаполнителя прекращается. Стопор 85 опускается под действием пружины. Ролик 51 рычага 21 находит на нижнюю дугу 20, молоточки 22 разводятся и останавливаются. После опускания толкателя 23 заполненную коробку вынимают из гнезда 24, устанавливают в него пустую коробку и процесс повторяется, Предмет изобретенияСтанок-полуавтомат для дозировки и уплотнения сыпучих материа-, лов в коробках, содержащий общий бункер с тарельчатым питателем и течками, расположенные под течками дозаторы-наполнители коробок, приводимые в движение от храповиков молоточки для уплотнения коро. бок и расположенные под дозаторами-наполнителями толкатели с гнездами для коробок, установленные на вращающемся столике, отл нч а ю щ и й с я тем, что, с целью лучшего заполнения и уплотнения ма гсриала в коробках, в качестве дозаторов-наполнителей применены цилиндро-конической формы бункеры с гнездовым дном и расположенным под ним гнездовым диском-отсекателем, а молоточки для отстукивания коробок и уплотнения материала размещены в два яруса.12684 Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Р. Б. Кауфман Гр. 269Типография Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Петровка, 14.

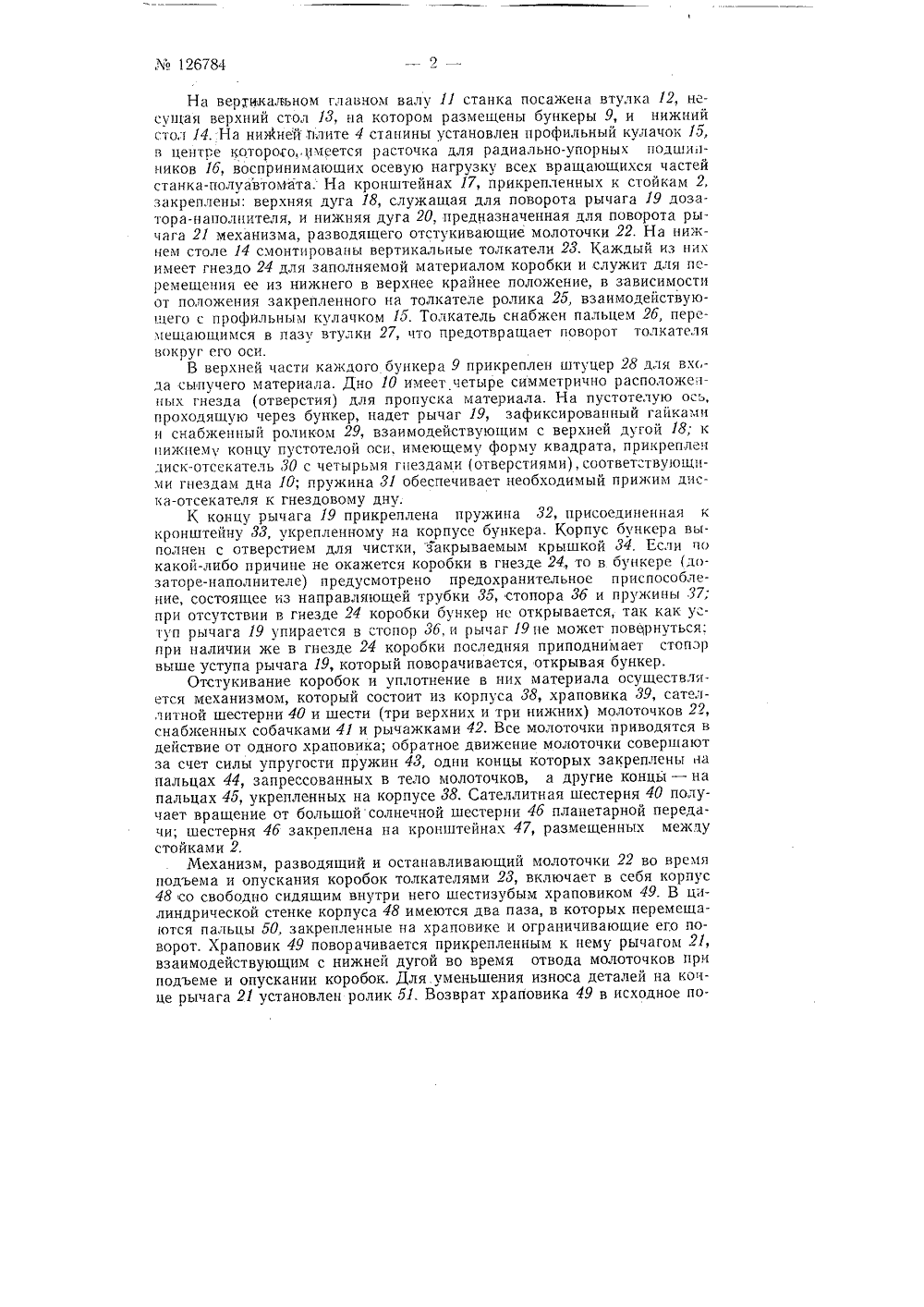

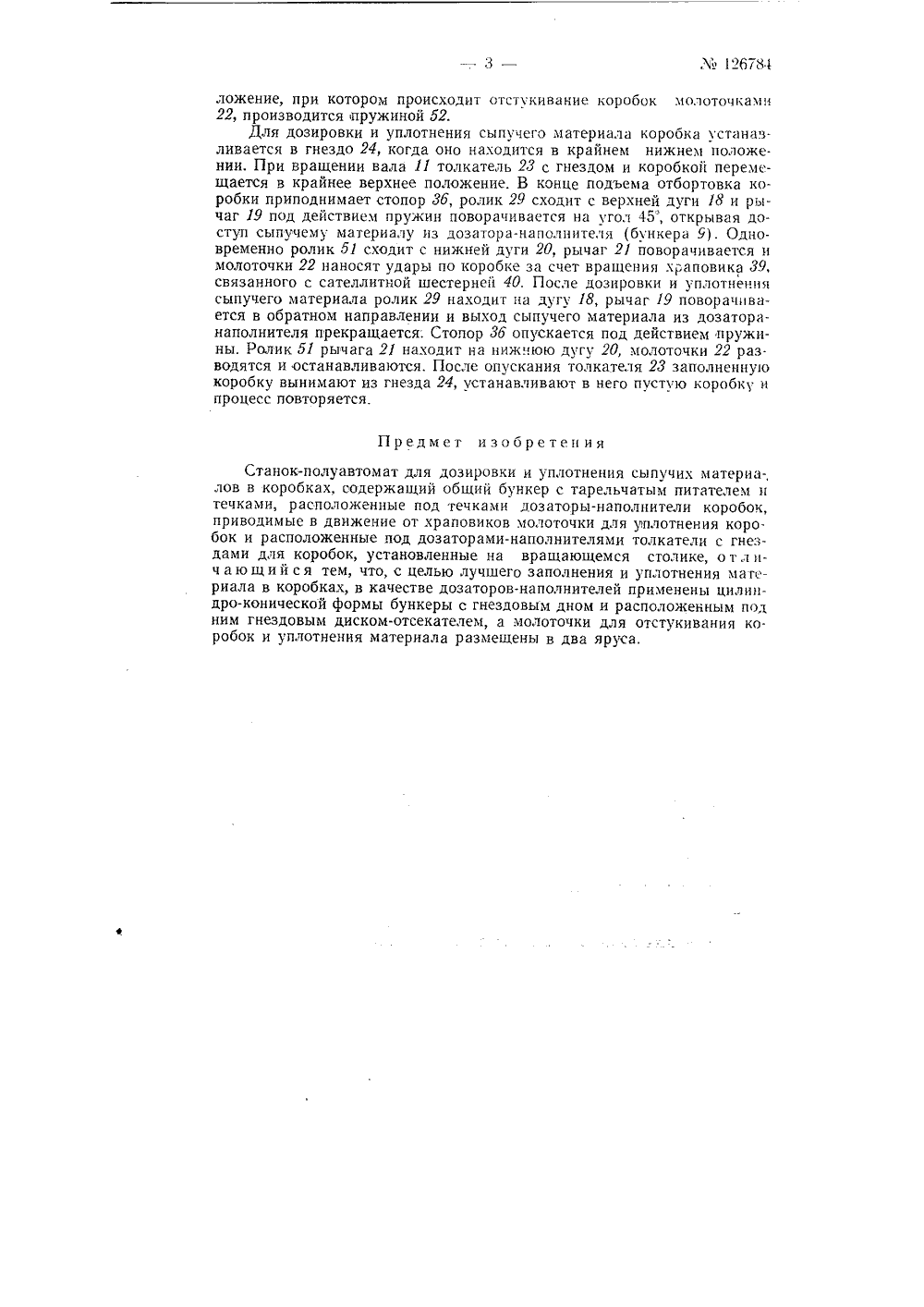

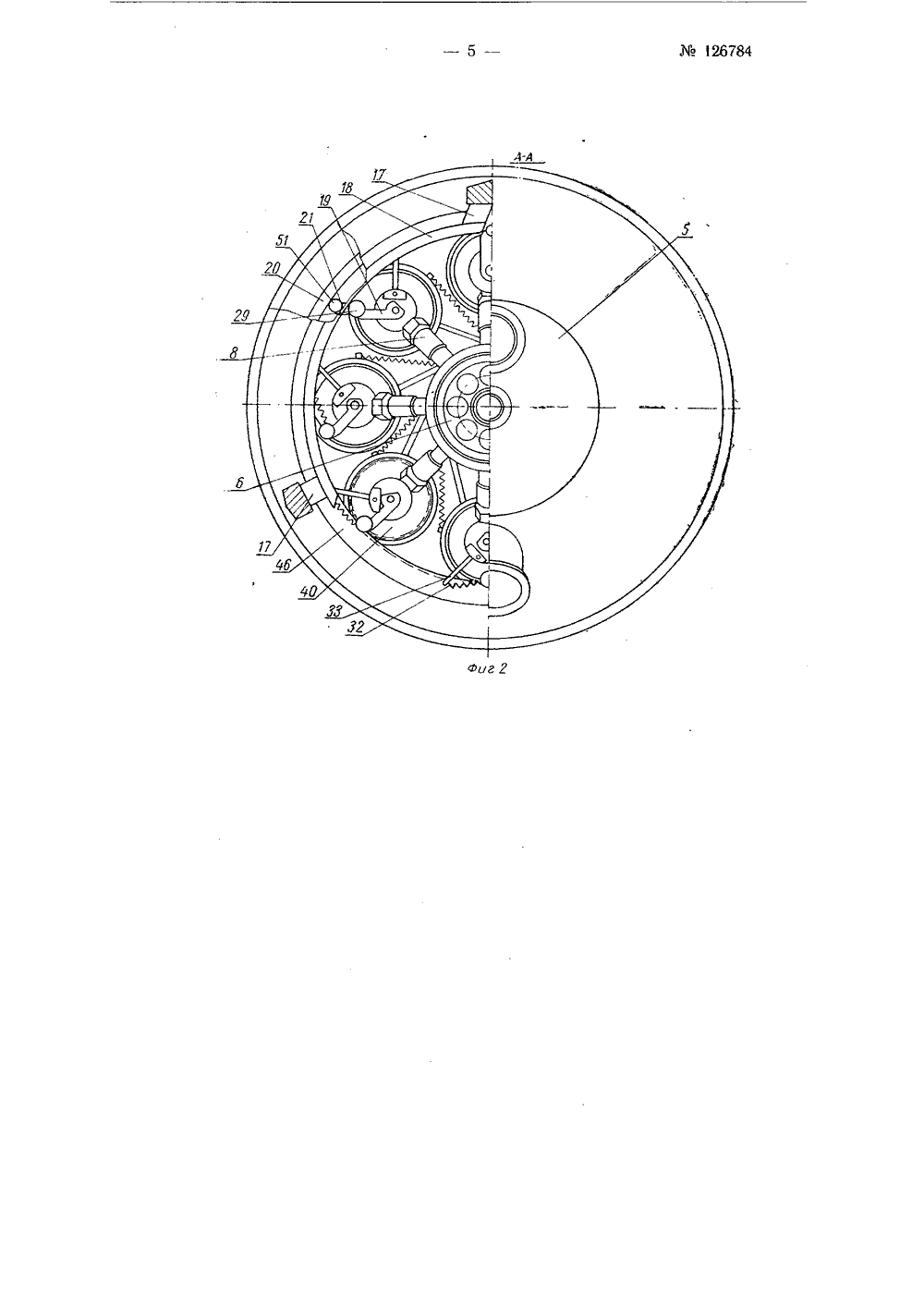

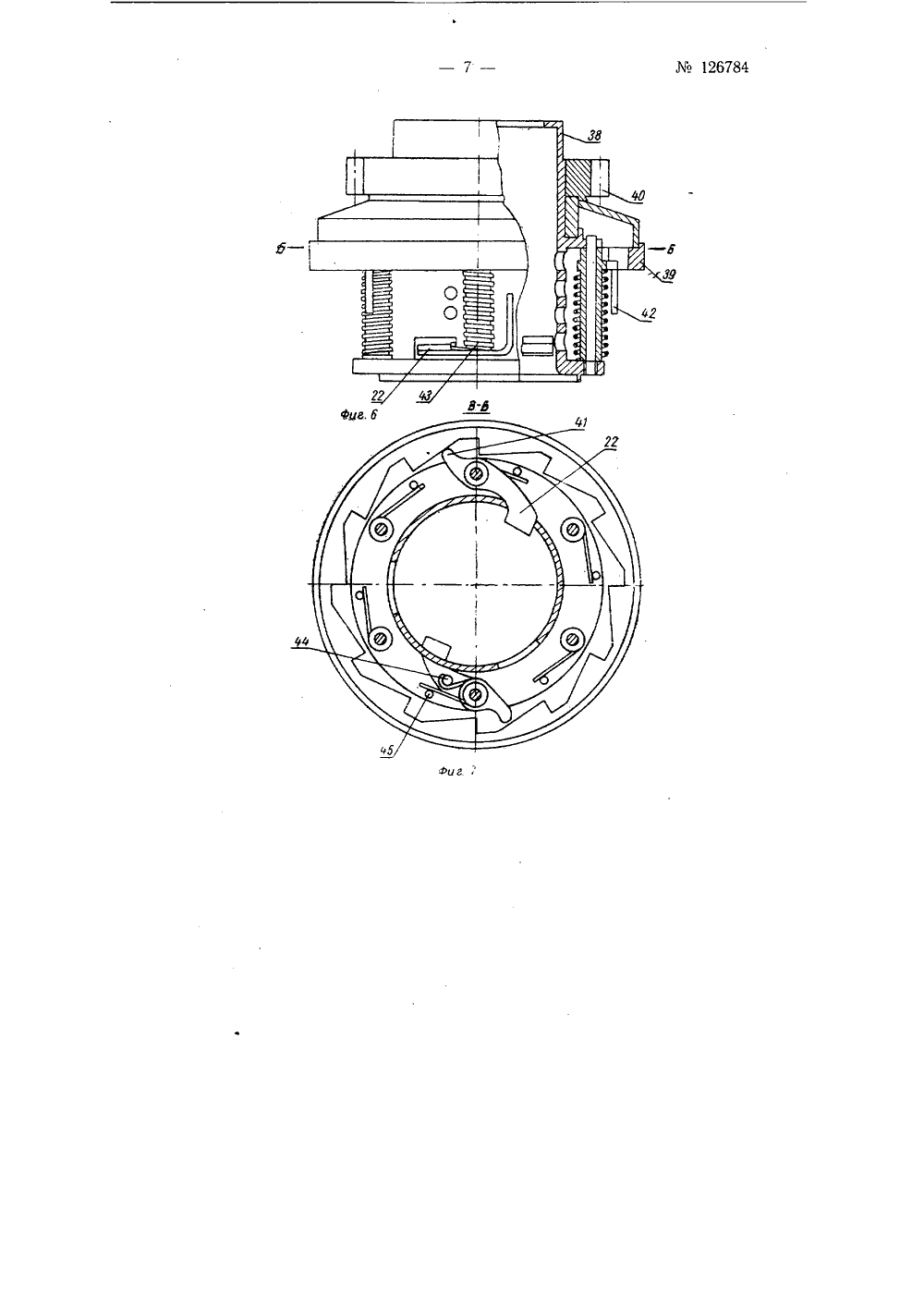

Смотреть

Заявка

635199, 22.06.1959

Скляр Е. П, Соловьев Н. Е, Федосеев А. С

МПК / Метки

МПК: B65B 1/20, B65B 1/36, G01F 11/40

Метки: дозировки, коробках, станок-полуавтомат, сыпучих, уплотнения

Опубликовано: 01.01.1960
