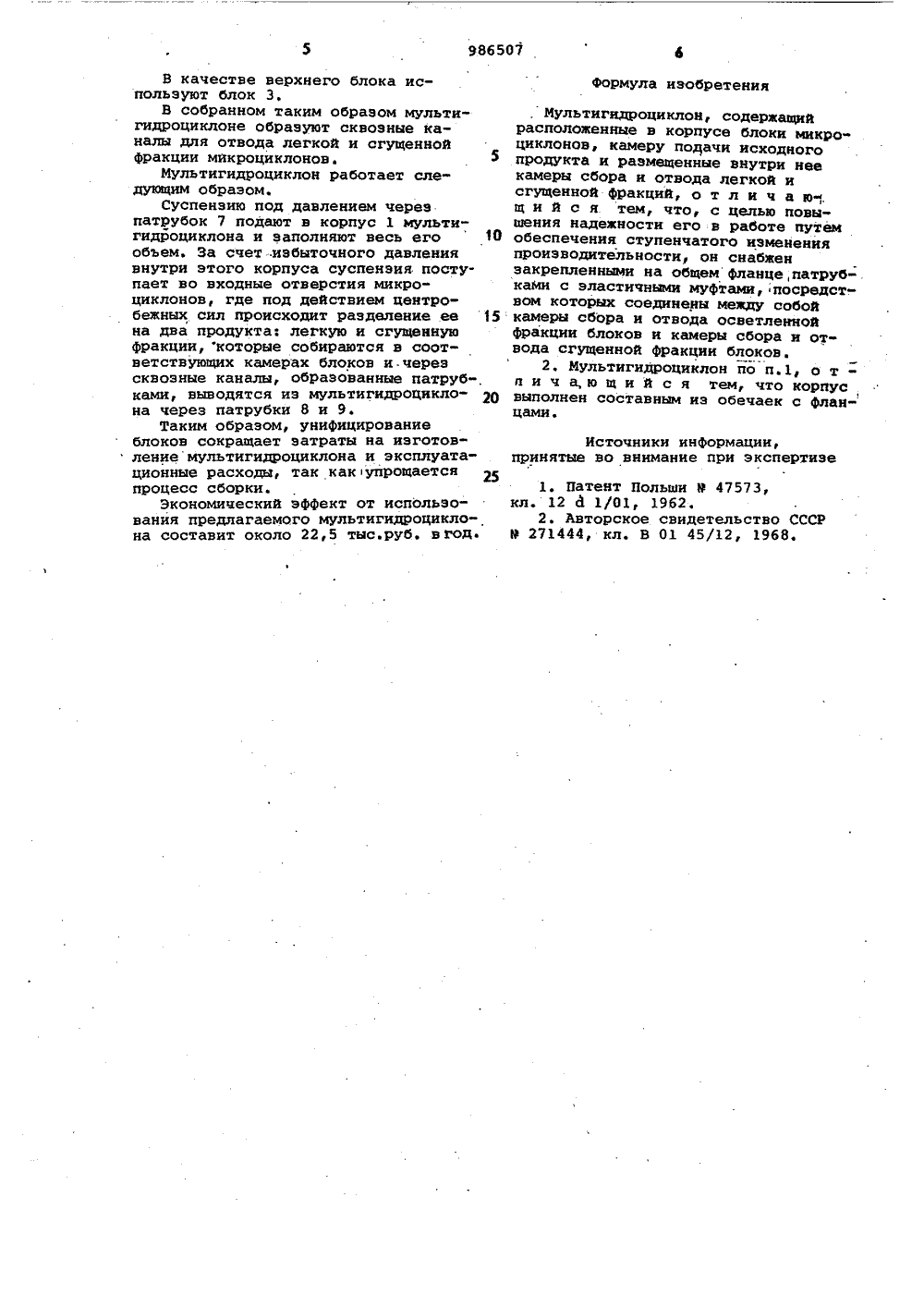

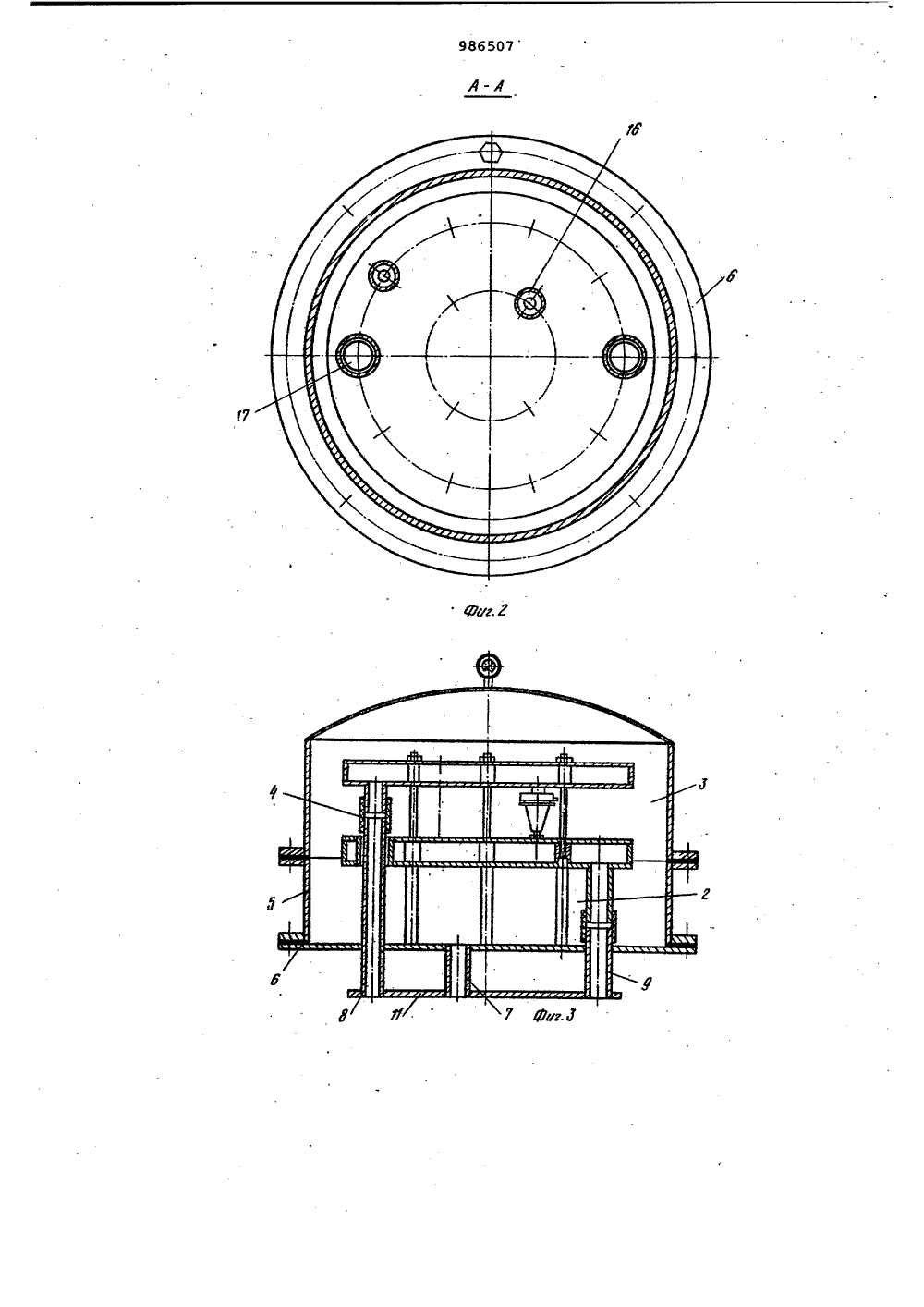

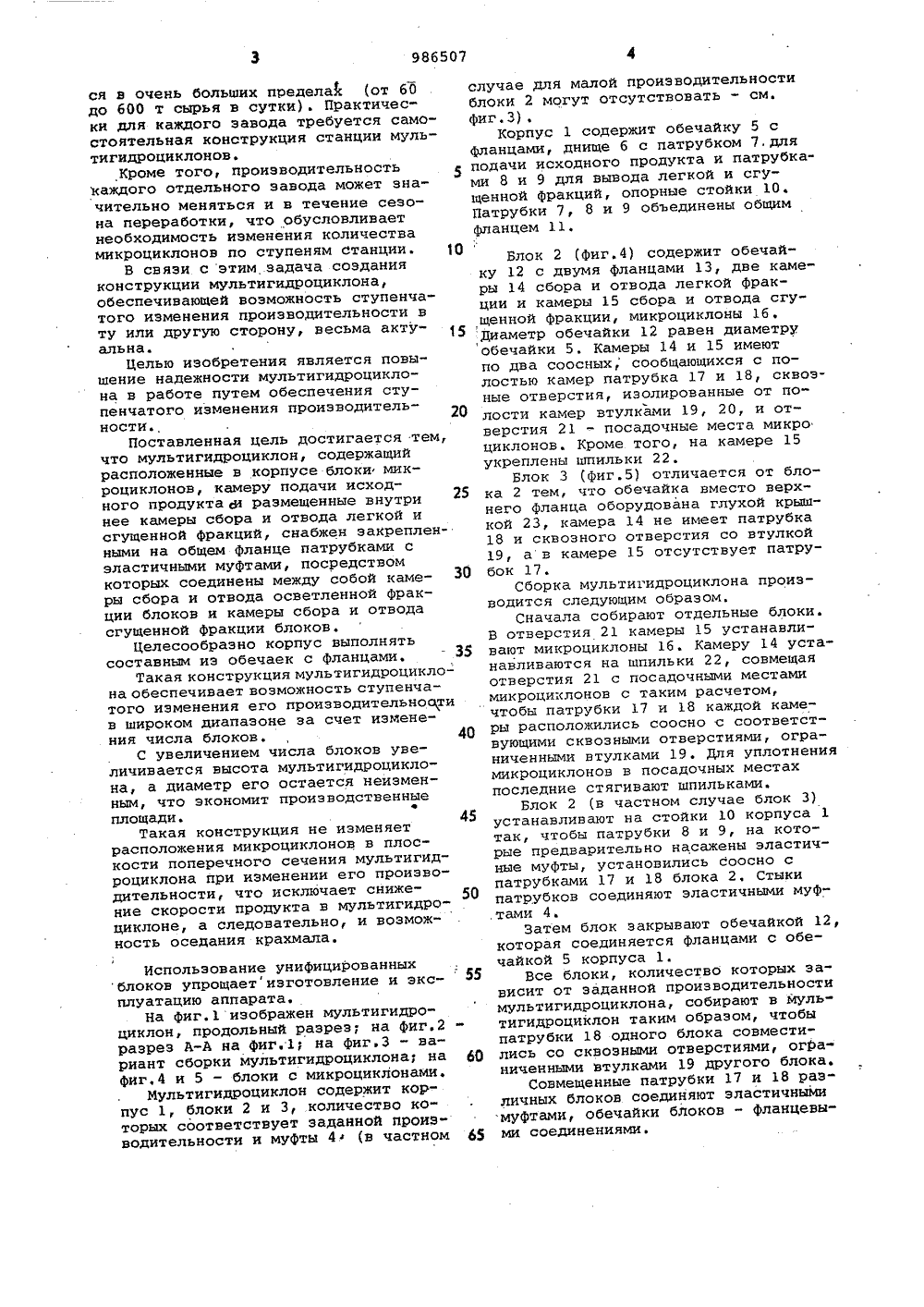

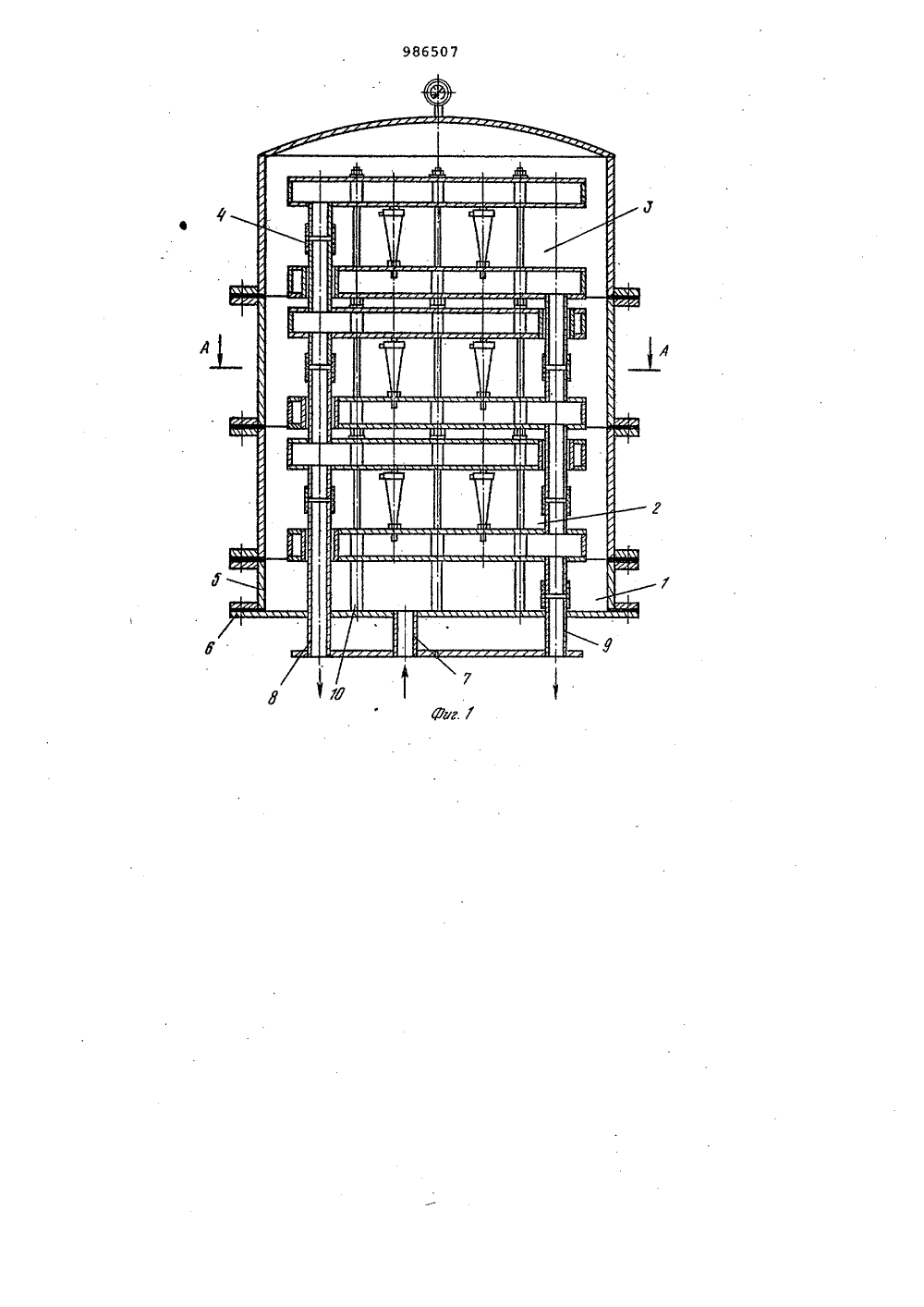

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик р 11986507(22) Заявлено 21,07. 81(21) 3323126/23-26с присоединением заявки Ко(1) М. Кл.з В 04 С 5/24 Государственный комитет СССР по делам изобретений и открытий33 УДК 621. 928.37 (088.8) Дата опубликования описания 07.01. 83 А.Я,Голубева, Ч,К.Курочицкий, Л.А. берман,И.Г,Пелещук и Ю.А,ХолмянскиНаучно-производственное объединейие по крахмалопро ктамМинистерства пищевой промышленности СССР(54) МУЛЬТИГИДРОЦИКЛОН Изобретение относится к мультигидроциклонам для разделения суспензий и может быть использовано в крахмалопаточной промышленности, а также в угольной, химической и других отраслях.Известен мультигидроциклон, который представляет собой группу гидро- циклонов (микроциклонов), предназ" наченных для разделения преимущественно тонкодисперсных суспензий, работающих параллельно и объединенных в од-ном корпусе общими камерами подачи .исходного продукта, вывода жидкого и ,сгущенного сходов 1 1. 15Недостатком этого мультигидроциклона является то, что его номинальная производительность не может быть увеличена, а уменьшение ее, хотя и возможно, но связано с трудностями. Это обычно достигается удалением части микроциклонов и глушением освободившихся отверстий специаль" ными заглушками.Этот недостаток частично устранен в мультигидроциклоне, где микро- циклоны объединены в отдельные блоки 2 3. В этой конструкции ступенчатое уменьшение производительности достигается удалением блоков микроциклонов, что значительно проще, таккак при этом уменьшается количествозаглушаемых отверстий.Однако в этом мультигидроциклонене предусмотрено изменение производительности в большую сторону от номи"нальной. Кроме того, при удалениичасти блоков микроциклонов, чемчасто пользуются в практике крахмалопаточного производства при необходимости уменьшить производительность,в камере исходного продукта вследствиеувеличения площади снижается скорость продукта, При этом происходитчастичное оседание крахмала, что способствует возникновению микробиологических процессов, ухудшающих качество исходного продукта. Происходяттакже черствление осевших частицкрахмала и образование конгломератов,которые вызывают засорение сопел ми"кроциклонов, нарушение их нормальной работы й как следствие снижение качества разделения,укаэанные недостатки приводят к серьезным затруднениям при использовании мультигидроциклонов в крахмалопаточной промышленности, вызванным тем, %то производительность крахмальных заводов колеблет 3 986507ся в очень больших пределах (от 60до 600 т сырья в сутки). Практически для каждого завода требуется самостоятельная конструкция станции мультигидроциклонов,Кроме того, производительность 5каждого отдельного завода может значительно меняться и в течение сезона переработки, что обусловливаетнеобходимость изменения количествамикроциклонов по ступеням станции. 10В связи с этим задача созданияконструкции мультигидроциклона,обеспечивающей возможность ступенчатого изменения производительности вту или другую сторону, весьма актуальна,Целью изобретения является повышение надежности мультигидроциклона в работе путем обеспечения ступенчатого изменения производительности.Поставленная цель достигается тем,что мультигидроциклон, содержащийрасположенные в корпусе блоки микроциклонов, камеру подачи исходного продукта у размещенные внутринее камеры сбора и отвода легкой исгущенной фракций, снабжен закрепленными на общем фланце патрубками сэластичными муфтами, посредствомкоторых соединены между собой каме- З 0ры сбора и отвода осветленной фракции блоков и камеры сбора и отводасгущенной фракции блоков.Целесообразно корпус выполнятьсоставным из обечаек с фланцами, З 5Такая конструкция мультигидроцикло-на обеспечивает воэможность ступенчатого изменения его производительноотив широком диапазоне за счет изменения числа блоков. 40С увеличением числа блоков увеличивается высота мультигидроциклона, а диаметр его остается неизменным, что экономит производственныеплощади. 45Такая конструкция не изменяетрасположения микроциклонов в плоскости поперечного сечения мультигид"роциклона при изменении его производительности, что исключает снижение скорости продукта в мультигидроциклоне, а следовательно, и воэможность оседания крахмала. Использование унифицированных блоков упрощает изготовление и эксплуатацию аппарата,На фиг.1 изображен мультигидроциклон, продольный разрез; на Фиг.2 разрез А-А на Фиг.1; на Фиг.З - вариант сборки мультигидроциклона; на б 0 фиг,4 и 5 - блоки с микроциклонами.Мультигидроциклон содержит корпус 1, блоки 2 и 3, количество которых соответствует заданной произ водительности и муФты 4 (в частном 65 случае для малой производительности блоки 2 могут отсутствовать - см.Фиг.3),Корпус 1 содержит обечайку 5 с фланцами, днище 6 с патрубком 7, для подачи исходного продукта и патрубками 8 и 9 для вывода легкой и сгущенной фракций, опорные стойки 10. Патрубки 7, 8 и 9 объединены общим фланцем 11.Блок 2 (Фиг.4) содержит обечайку 12 с двумя Фланцами 13, две камеры 14 сбора и отвода легкой фракции и камеры 15 сбора и отвода сгущенной фракции, микроциклоны 16.Диаметр обечайки 12 равен диаметруобечайки 5. Камеры 14 и 15 имеютпо два саосных, сообщающихся с полостью камер патрубка 17 и 18, сквозные отверстия, изолированные от полости камер втулками 19, 20, и отверстия 21 - посадочные места микроциклонов. Кроме того, на камере 15укреплены шпильки 22,Блок 3 (фиг.5) отличается от блока 2 тем, что обечайка вместо верхнего фланца оборудована глухой крышкой 23, камера 14 не имеет патрубка18 и сквозного отверстия со втулкой19, ав камере 15 отсутствует патрубок 17.Сборка мультигидроциклона производится следующим образом,Сначала собирают отдельные блоки.В отверстия 21 камеры 15 устанавливают микроциклоны 16. Камеру 14 устанавливаются на шпильки 22, совмещаяотверстия 21 с посадочными местамимикроциклонов с таким расчетом,чтобы патрубки 17 и 18 каждой камеры расположились соосно с соответствующими сквозными отверстиями, ограниченными втулками 19. Для уплотнениямикроциклонов в посадочных местахпоследние стягивают шпильками.Блок 2 (в частном случае блок 3)устанавливают на стойки 10 корпуса 1так, чтобы патрубки 8 и 9, на которые предварительно насажены эластичные муфты, установились соосно спатрубками 17 и 18 блока 2, Стыкипатрубков соединяют эластичными муф.тами 4.Затем блок закрывают обечайкой 12,которая соединяется фланцами с обечайкой 5 корпуса 1.Все блоки, количество которых зависит от заданной производительностимультигидроциклона, собирают в мультигидроциклон таким образом, чтобыпатрубки 18 одного блока совместились со сквозными отверстиями, огРаниченными втулками 19 другого блока.Совмещенные патрубки 17 и 18 различных блоков соединяют эластичнымиВ качестве верхнего блока используют блок 3,Н собранном таким образом мультигидроциклоне образуют сквозные каналы для отвода легкой и сгущеннойфракции микроциклонов. 5Мультигидроциклон работает следующим образом.Суспензию под давлением черезпатрубок 7 подают в корпус 1 мультигидроциклона и заполняют весь его10объем. За счет избыточного давлениявнутри этого корпуса суспензия поступает во входные отверстия микроциклонов, где под действием центробежных сил происходит разделение .ее 15на два продукта: легкую и сгущеннуюфракции, которые собираются в соответствующих камерах блоков и.черезсквозные каналы, образованные патруб-,хами, выводятся из мультигидроцикло Она через патрубки 8 и 9.Таким образом, унифицированиеблоков сокращает затраты на изготовление мультигидроциклона и эксплуатационные расходы, так какупрощаетсяпроцесс сборки.Экономический эффект от использования предлагаемого мультигидроциклона составит около 22,5 тыс.руб, в год. формула изобретения, Мультигидроциклон, содержащий расположенные в корпусе блоки микро" циклонов, камеру подачи исходного продукта и размещенные внутри нее камеры сбора и отвода легкой и сгущенной фракций, о т л и ч а ю-,. щ н й с я тем, что, с целью повышения надежности его в работе путем обеспечения ступенчатого изменения производительности, он снабжен закрепленными на общем фланце,патрубками с эластичными муфтами, посредством которых соединены между собой камеры сбора и отвода осветленной фракции блоков и камеры сбора и отвода сгущенной фракции блоков.Мультигидроциклон по п.1, о ти и ч а,ю щ и й с я тем, что корпус выполнен составным из обечаек с фланцамифИсточники информации,принятые во внимание при экспертизе 1, Патент Польши Р 47573,кл. 12 Й 1/01, 1962.2. Авторское свидетельство СССРР 271444, кл, В 01 45/12, 1968986507 Составитель Э.ЯшковаРедактор 3 Бородкина Техред М,Надь Корректор Н.Корол 37 Э/11 Тираж 577 ВЯИИПИ Государственного по делам иэобретений 113035, Москва, Ж, РП омитета СССР открытий ушская наб
