Устройство динамического управления потоками междугородных вызовов на автоматической телефонной станции

Номер патента: 1617658

Автор: Шилов

ZIP архив

Текст

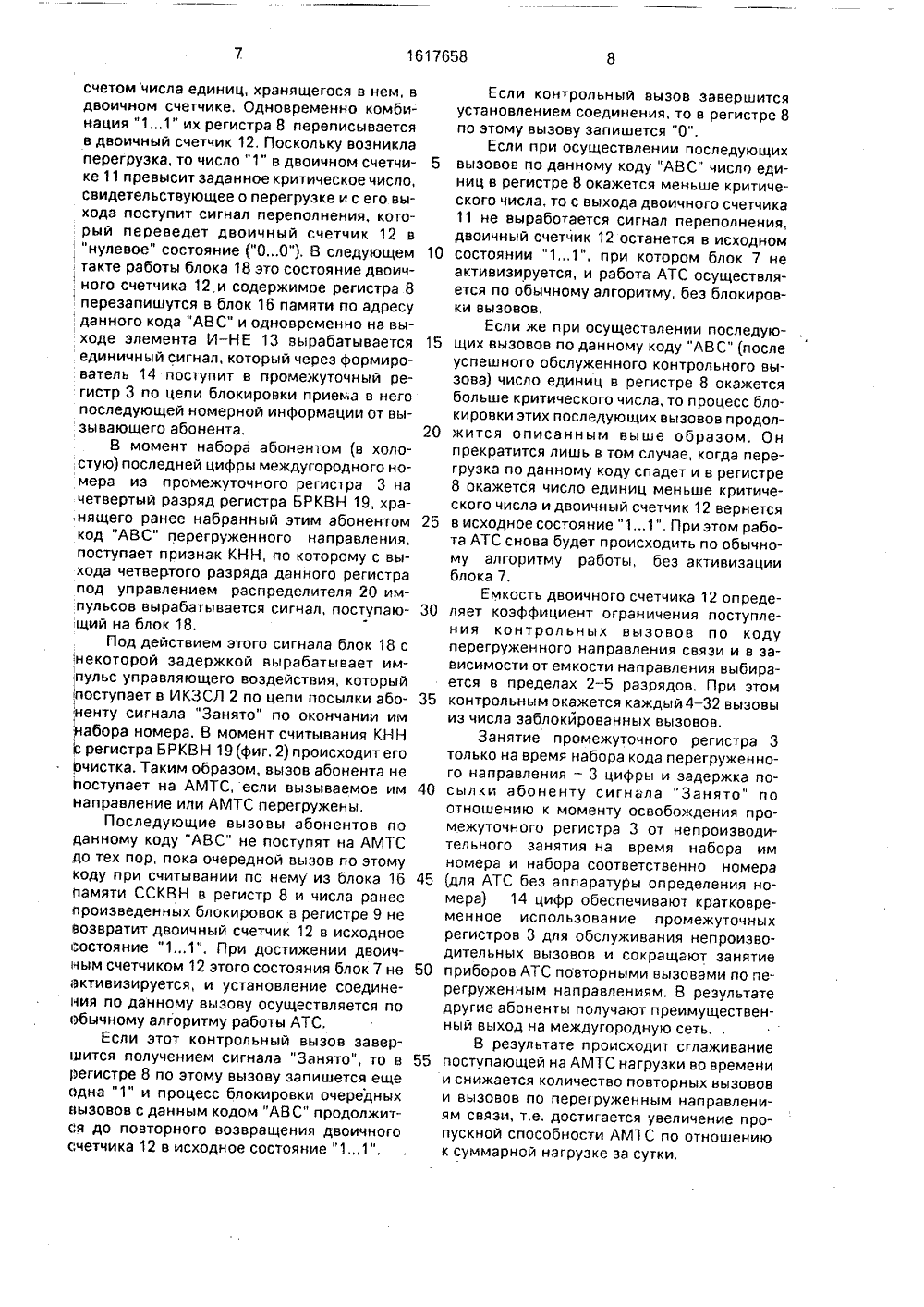

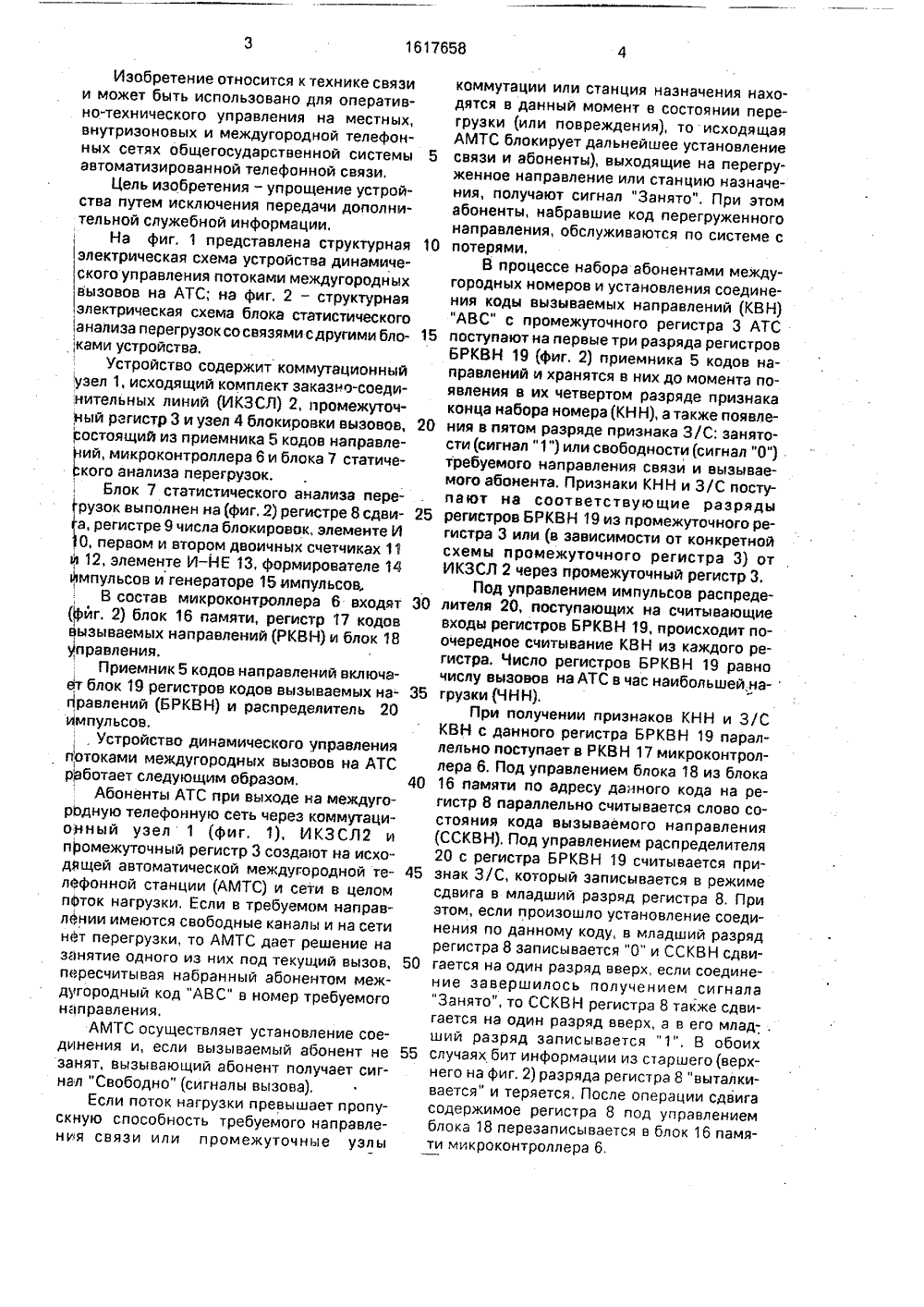

(51)5 Н 04 М 3 ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР Е ИЗОБРЕТЕ ОПИ СКОМУ СВИДЕТЕЛЬСТВУ А 21) 4610345/24-0922) 25.11.8846) 30.12.90. Бюл, М72) Л.В. Шилов53) 621.395.3(088.8)(56) Авторское свидетельств В 1378083, кл. Н 04 М 3/00,(54) УСТРОЙСТВО ДИНАМРАВЛЕНИЯ ПОТОКАМИ МНЫХ ВЫЗОВОВ НА АВТОТЕЛЕФОННОЙ СТАНЦИИ 8.7(57) Изобретение относится к технике связи, Цель изобретения - упрощение устройства, Устройство динамического управления потоками междугородных вызовов на АТС содержит коммутационный узел 1, исходящий комплект 2 заказно-соединительных ли- СССР ний, промежуточный регистр 3 и узел 4 бло, кировки вызовов, состоящий из приемника5 кодов направлений, микроконтроллера 6 и ЧЕСКОГО УП- блока 7 статистического анализа перегру- ЕЖДУГОРОД- эок, Цель достигается путем исключения пе- МАТИЧЕСКОЙ . редачи дополнительной служебнойинформации. 2 ил.Изобретение относится к технике связи и может быть использовано для оперативно-технического управления на местных, внутризоновых и междугородной телефонных сетях общегосударственной системы автоматизированной телефонной связи,Цель изобретения - упрощение устройства путем исключения передачи дополнительной служебной информации.На фиг. 1 представлена структурнаяэлектрическая схема устройства динамического управления потоками междугородных вызовов на АТС; на фиг. 2 - структурная электрическая схема блока статистического ,анализа перегрузок со связями с другими блоками устройства,Устройство содержит коммутационный узел 1, исходящий комплект заказно-соединительных линий (ИКЗСЯ) 2, промежуточный регистр 3 и узел 4 блокировки вызовов, состоящий из приемника 5 кодов направлений, микроконтроллера 6 и блока 7 статического анализа перегрузок,Блок 7 статистического анализа перегрузок выполнен на (фиг.2) регистре 8 сдвиа, регистре 9 числа блокировок, элементе И О, первом и втором двоичных счетчиках 11 и 12, элементе И - НЕ 13, формирователе 14 импульсов и генераторе 15 импульсовВ состав микроконтроллера 6 входят (фиг. 2) блок 16 памяти, регистр 17 кодов вызываемых направлений (РКВН) и блок 18 управления.Приемник 5 кодов направлений включает блок 19 регистров кодов вызываемых направлений (БРКВН) и распределитель 20 Импульсов,, Устройство динамического управления потоками междугородных вызовов на АТС работает следующим образом,Абоненты АТС при выходе на междугорОдную телефонную сеть через коммутационный узел 1 (фиг. 1), ИКЗСЛ 2 и промежуточный регистр 3 создают на исходящей автоматической междугородной телвфонной станции (АМТС) и сети в целом пфток нагрузки. Если в требуемом направлении имеются свободные каналы и на сети н 6 т перегрузки, то АМТС дает решение на занятие одного из них под текущий вызов, пересчитывая набранный абонентом междугородный код "АВС" в номер требуемого направления,АМТС осуществляет установление соединения и, если вызываемый абонент не занят, вызывающий абонент получает сигнал "Свободно" (сигналы вызова),Если поток нагрузки превышает пропускную способность требуемого направления связи или промежуточные узлы коммутации или станция назначения находятся в данный момент в состоянии перегрузки (или повреждения), то исходящаяАМТС блокирует дальнейшее установление5 связи и абоненты), выходящие на перегруженное направление или станцию назначения, получают сигнал "Занято". При этомабоненты, набравшие код перегруженногонаправления, обслуживаются по системе с10 потерями,В процессе набора абонентами междугородных номеров и установления соединения коды вызываемых направлений (КВН)"АВС" с промежуточного регистра 3 АТС15 поступают на первые три разряда регистровБРКВН 19 (фиг. 2) приемника 5 кодов направлений и хранятся в них до момента появления в их четвертом разряде признакаконца набора номера (КН Н), а также появле 20 ния в пятом разряде признака 3/С: занятости(сигнал "1") или свободности (сигнал "0")требуемого направления связи и вызываемого абонента. Признаки КНН и 3/С поступают нэ соответствующие разряды25 регистров БРКВН 19 из промежуточного регистра 3 или (в зависимости от конкретнойсхемы промежуточного регистра 3) отИКЗСЛ 2 через промежуточный регистр 3.Под управлением импульсов распреде 30 лителя 20, поступающих на считывающиевходы регистров БРКВН 19, происходит поочередное считывание КВН из каждого регистра, Число регистров БРКВН 19 равночислу вызовов на АТС в час наибольшей,на-35 грузки(ЧНН).При получении признаков КНН и 3/СКВН с данного регистра БРКВН 19 параллельно поступает в РКВН 17 микроконтроллера 6. Под управлением блока 18 из блока40 16 памяти по адресу данного кода на регистр 8 параллельно считывается слово состояния кода вызываемого направления(ССКВН), Под управлением распределителя20 с регистра БРКВН 19 считывается при 45 знак 3/С, коорый записывается в режимесдвига в младший разряд регистра 8. Приэтом, если произошло установление соединения по данному коду, в младший разрядрегистра 8 записывается "О" и ССКВН сдви 50 гается на один разряд вверх, если соединение завершилось получением сигнала"Занято", то ССКВН регистра 8 также сдвигается на один разряд вверх, а в его млад- .ший разряд записывается "1". В обоих55 случаях бит информации из старшего(верхнего на фиг. 2) разряда регистра 8 "выталкивается" и теряется, После операции сдвигасодержимое регистра 8 под управлениемблока 18 перезаписывается в блок 16 памяти микроконтроллера 6,В результате описанного процесса набора абонентами междугородных номеров и установления по ним соединений по истечении некоторого времени, когда в результате накопления требуемого объема статистических данных о результатах установления соединений узел 4 блокировки вызовов (фиг. 1) войдет в стационарный (установившийся) режим по каждому КВН, в блоке 16 памяти (фиг, 2) будет храниться ССКВН в полном объеме. Оно будет представлять собой комбинацию "0" и "1", которая характеризует степень перегрузки направлений связи по каждому коду "АВС" в момент прихода очередного вызова.Очевидно, что если направления связи имеют свободные ресурсы пропускной способности, в блоке 16 памяти по адресам соответствующих кодов будет храниться ССКВН в виде "0,0". По мере уменьшения свободных ресурсов пропускной способности направлений связи с ССКВН будет увеличиваться число "1". При уменьшении пропускной способности направлений до некоторого порогового уровня, соответствующего предельной перегрузке, при которой вероятность успешного завершения очередного вызова близка к нулю, в блоке 16 памяти по коду "АВС", соответствующему перегруженному направлению, будет храниться ССКВН, в котором число "1" будет равно или превышать некоторое критическое число, по достижении которого все последующие вызовы с данным кодом необходимо блокировать, чтобы исключить непроизводительное занятие ими автоматических междугородных телефонных станций и сети в целом при их перегрузке.Если повреждены направления связи, исходящая или входящая АМТС, то ССКВН по коду поврежденного направления на период повреждения будет представлять собой комбинацию "11". Вызовы с данным кодом должны блокироваться,Очевидно также, что длина регистра 8 (фиг. 2) (размер слова данных блока 16 памяти) должна быть такой, чтобы обеспечить заданную достоверность накопленных статистических данных о результатах установления определенного числа вызовов, предшествующих данному вызову, Расчеты показывают, что необходимая достоверность достигается, если имеется информация о восьми предшествующих вызовах, Поэтому длина регистра 8 (и слова блока 16 памяти) должна быть не менее одного байта.Процесс блокировки вызовов при перегрузке осуществляется следующим образом,5 10 15 20 25 30 35 40 45 50 55 В процессе установления соединений по коду "АВС" каждого вызова в момент набора абонентом этого кода из блока 16 памяти (фиг, 2) считывается соответствующее этому коду ССКВН, которое параллельно поступает на регистр 8 блока 7, Блок 18 запускает генератор 15, который вырабатывает пачку импульсов, число которых равно количеству разрядов регистра 8. Под действием этих импульсов, поступающих на вход регистра 8, его содержимое полностью перезаписывается в нем и одновременно двоичный счетчик 11 подсчитывает общее число 1", хранящихся в этот момент в регистре 8. Емкость этого двоичного счетчика 11 равна критическому числу единиц, свидетельствующему о перегрузке в данный момент времени по коду вызываемого наплавления.Если общее число "1" в двоичном счетчике 11 меньше указанного критического числа, то на его выходе не вырабатывается сигнал переполнения, второй двоичный счетчик 12 остается в прежнем (исходном) состоянии, равном "11", которое предварительно устанавливается в нем под действием сигналов блока 18, действующих на его установочный вход. При этом на выходе элемента И - НЕ 13 отсутствует сигнал и блокировка приема остальных цифр номера по данному вызову не производится. В следующий такт работы блока 18 содержимое двоичного счетчика 12 (комбинация "11") и содержимое регистра 8 переэаписываются в блок 16 памяти по второму входу микроконтроллера 6. Таким образом, при отсутствии перегрузки (неисправности) блок 7 статистического анализа перегрузок не активизируется и процесс абора остальных цифр номера и установления соединений осуществляется по исходному алгоритму работы, т,е; без ограничения и блокировки вызовов.Если возникает перегрузка по какому- либо направлению связи и абонент набрал код "АВС" перегруженного в данный момент направления связи, то по завершении набора третьей цифры кода из блока 16 памяти считывается описанным выше образом ССКВН, которое поступает в параллельном виде на регистр 8. Одновременно из блока 16 памяти по адресу данного кода считывается число ранее произведенных блокировок по данному коду, которое в параллельном виде поступает на регистр 9. Поскольку блокировки по данному коду отсутствовали, то в регистре 9 записывается исходная комбинация "11".В последующий момент времени под управлением сигналов блока 18 происходит прокрутка содержимого регистра 8 с под.5 10 15 20 25 30 35 40 45 50 55 счетомчисла единиц, хранящегося в нем, в двоичном счетчике. Одновременно комбинация "1,1" их регистра 8 переписывается в двоичный счетчик 12. Поскольку возникла перегрузка, то число "1" в двоичном счетчике 11 превысит заданное критическое число, свидетельствующее о перегрузке и с его выхода поступит сигнал переполнения, который переведет двоичный счетчик 12 в "нулевое" состояние ("00"). В следующем такте работы блока 18 это состояние двоич ного счетчика 12,и содержимое регистра 8перезапишутся в блок 16 памяти по адресу данного кода "АВС" и одновременно на выходе элемента И - НЕ 13 вырабатывается единичный сигнал, который через формирователь 14 поступит в промежуточный регистр 3 по цепи блокировки приема в него последующей номерной информации от вызывающего абонента,В момент набора абонентом (в холостую) последней цифры междугородного номера из промежуточного регистра 3 на четвертый разряд регистра БРКВН 19, хранящего ранее набранный этим абонентом код "АВС" перегруженного направления, поступает признак КНН, по которому с выхода четвертого разряда данного регистра под управлением распределителя 20 импульсов вырабатывается сигнал, поступающий на блок 18,Под действием этого сигнала блок 18 с некоторой задержкой вырабатывает импульс управляющего воздействия, который поступает в ИКЗСЛ 2 по цепи посылки абоненту сигнала "Занято" по окончании им набора номера, В момент считывания КНН с регистра БРКВН 19 (фиг, 2) происходит его Очистка, Таким образом, вызов абонента не поступает на АЫТС, если вызываемое им направление или АМТС перегружены.Последующие вызовы абонентов по данному коду "АВС" не поступят на АМТС до тех пор, пока очередной вызов по этому коду при считывании по нему из блока 16 памяти ССКВН в регистр 8 и числа ранее произведенных блокировок в регистре 9 не возвратит двоичный счетчик 12 в исходное состояние "11", При достижении двоичным счетчиком 12 этого состояния блок 7 не активизируется, и установление соединения по данному вызову осуществляется по обычному алгоритму работы АТС.Если этот контрольный вызов завершится получением сигнала "Занято", то в регистре 8 по этому вызову запишется еще одна "1" и процесс блокировки очередных вызовов с данным кодом "АВС" продолжится до повторного возвращения двоичного счетчика 12 в исходное состояние "1.1",Если контрольный вызов завершится установлением соединения, то в регистре 8 по этому вызову запишется "0".Если при осуществлении последующих вызовов по данному коду "АВС" число единиц в регистре 8 окажется меньше критического числа, то с выхода двоичного счетчика 11 не выработается сигнал переполнения, двоичный счетчик 12 останется в исходном состоянии "1,1", при котором блок 7 не активизируется, и работа АТС осуществляется по обычному алгоритму, без блокировки вызовов,Если же при осуществлении последующих вызовов по данному коду "АВС" (после успешного обслуженного контрольного вызова) число единиц в регистре 8 окажется больше критического числа, то процесс блокировки этих последующих вызовов продолжится описанным выше образом. Он прекратится лишь в том случае, когда перегрузка по данному коду спадет и в регистре 8 окажется число единиц меньше критического числа и двоичный счетчик 12 вернется в исходное состояние "11". При этом работа АТС снова будет происходить по обычному алгоритму работы, без активизации блока 7.Емкость двоичного счетчика 12 определяет коэффициент ограничения поступления контрольных вызовов по коду перегруженного направления связи и в зависимости от емкости направления выбирается в пределах 2 - 5 разрядов, При этом контрольным окажется каждый 4 - 32 вызовы из числа заблокйрованных вызовов,Занятие промежуточного регистра 3 только на время набора кода перегруженного направления - 3 цифры и задержка посылки абоненту сигнала "Занято" по отношению к моменту освобождения промежуточного регистра 3 от непроизводительного занятия на время набора им номера и набора соответственно номера (для АТС без аппаратуры определения номера) - 14 цифр обеспечивают кратковременное использование промежуточных регистров 3 для обслуживания непроизводительных вызовов и сокращают занятие приборов АТС повторными вызовами по перегруженным направлениям. В результате другие абоненты получают преимущественный выход на междугородную сеть,В результате происходит сглаживание поступающей на АМТС нагрузки во времени и снижается количество повторных вызовов и вызовов по перегруженным направлениям связи, т,е. достигается увеличение пропускной способности АМТС по отношению к суммарной нагрузке за сутки,Формула изоб етенияре ения заказно-соединительных линий, вторыевходы и выходы блока статистического анаУстройство динамического управления лиза г,ерегрузок соединены соответственно потоками междугородных вызовов на авто.- с вторыми выходами и входами микроконтматической телефонной станции (АТС), со-, 5 роллера, при этом блок . статистического держащее последовательно соединенные: анализа перегрузок содержит регистр сдвикоммутационный узел, исходящий комплект . га, первые входы и выходы которого являютзаказно-соединительных линий и промежу- ся соответственно вторыми входами и точный регистр, первый выход которого со- выходами блока статистического анализа единен с первым входом коммутационного 10 перегрузок и соединены с входами регистра узла, а также узел блокировки вызовов, со- числа блокировок и входами элемента И-НЕ держащий последовательно соединенные . соответственно, второй выховыход регистра приемник кодов направлений и микроконт- .сдвига через последовательно соединенные роллер, выход которого является первым элемент И, первый и второй двоичные счет- выходом узла блокировки вызовов и соеди чики и элемент И-НЕ соединен с входом нен с вторым входом исходящего комплекта формирователя импульсов, выход которого заказно-соединительных линий, второй вы- является первым выходом блока статистичеход промежуточного регистра подключен к. ского анализа перегрузок выход реду р емника кодов направлений, явля- числа блокировок соединены с вторыми вхоющемуся входом узла блокировки вызовов, 20 дами второго двоичного счетчика, третий о т л и ч а ю щ е е с я тем, что, с целью вход которого, а также вторые входы перво- упрощения устройства путем исключения го двоичного счетчика и регистра числа блопередачи дополнительной служебной ин- . кировок подключены к второму входу формации, в узел блокировки вызовов вве- регистра сдвига, яМеацемуса одним из ден блок статистического анализа. 25 вторых входовблокастатистическогоаналиперегрузок, первый вход которого соединенза перегрузок, третий вход регистра сдвига с вторым выходом приемника кодов направ- . соединен с выходом элемента И, второй лений, первый выход блока статистического вход которого соединен с выходом генераанализа перегрузок, являющийся вторым тора импульсов и четвертым входом региствыходом узла блокировки вызовов, соеди ра сдвига, который является первым входом нен с вторым входом исходящего комплекта блока статистического анализа перегрузок.1617658Составитель М,Перерушеваактор А.Лежнина Техред М.Моргентал Корректор М.Максимишине аказ 4130 Тираж 522 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина

Смотреть

Заявка

4610345, 25.11.1988

ПРЕДПРИЯТИЕ ПЯ Р-6609

ШИЛОВ ЛЕОНИД ВЛАДИМИРОВИЧ

МПК / Метки

МПК: H04M 3/00

Метки: автоматической, вызовов, динамического, междугородных, потоками, станции, телефонной

Опубликовано: 30.12.1990
