Преобразователь двоичной последовательности в дуобинарную
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1499442
Автор: Крутиков
Текст

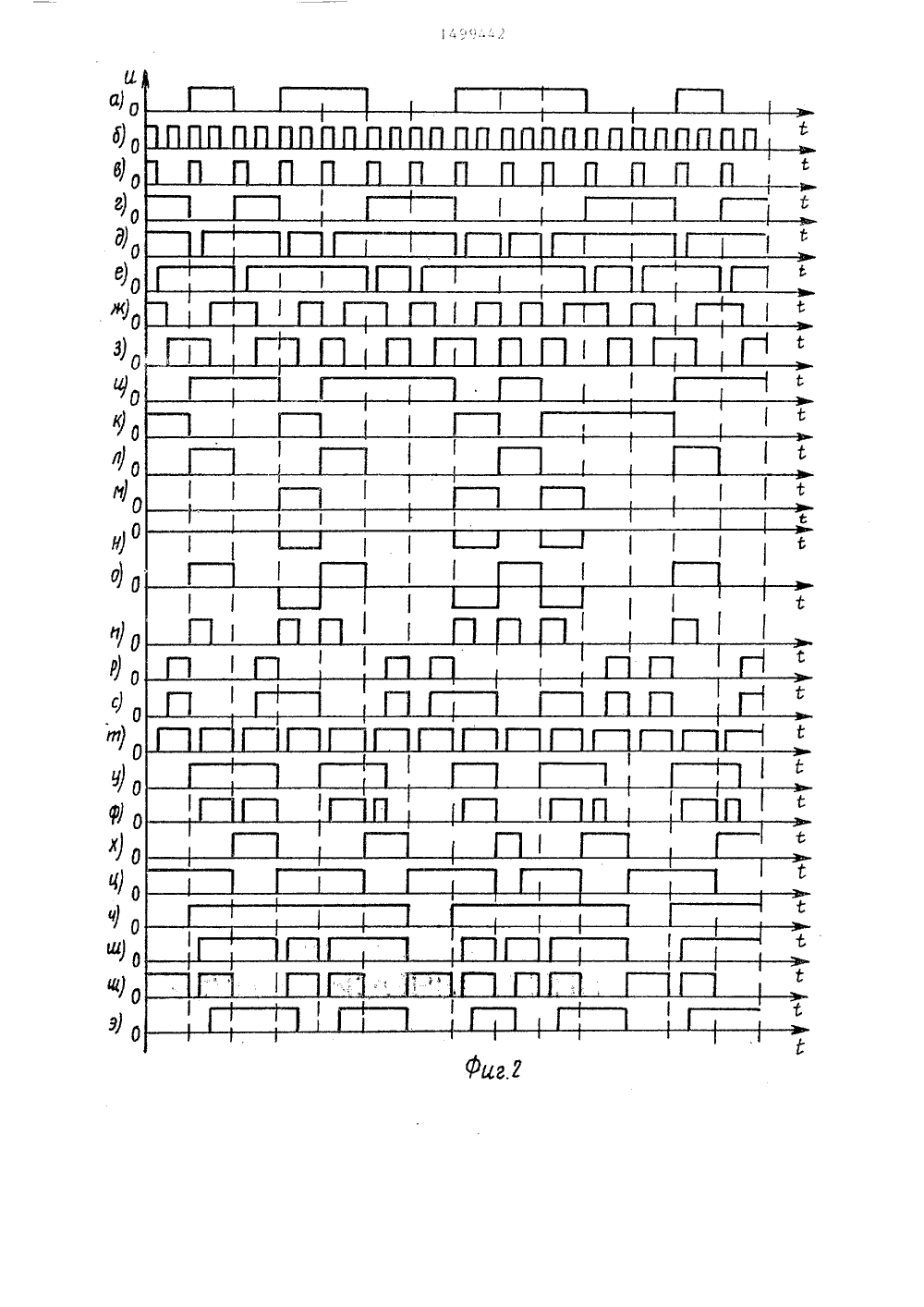

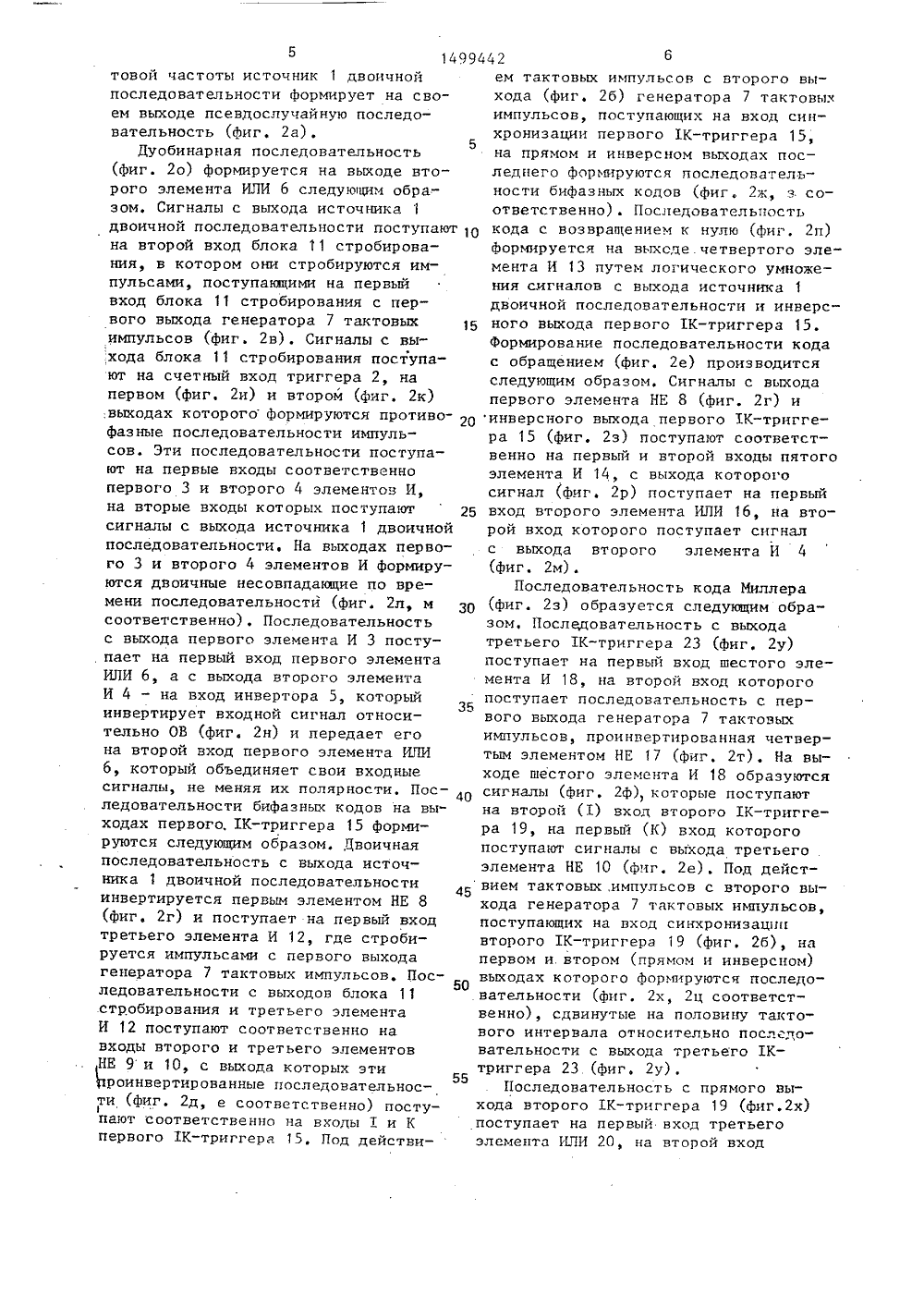

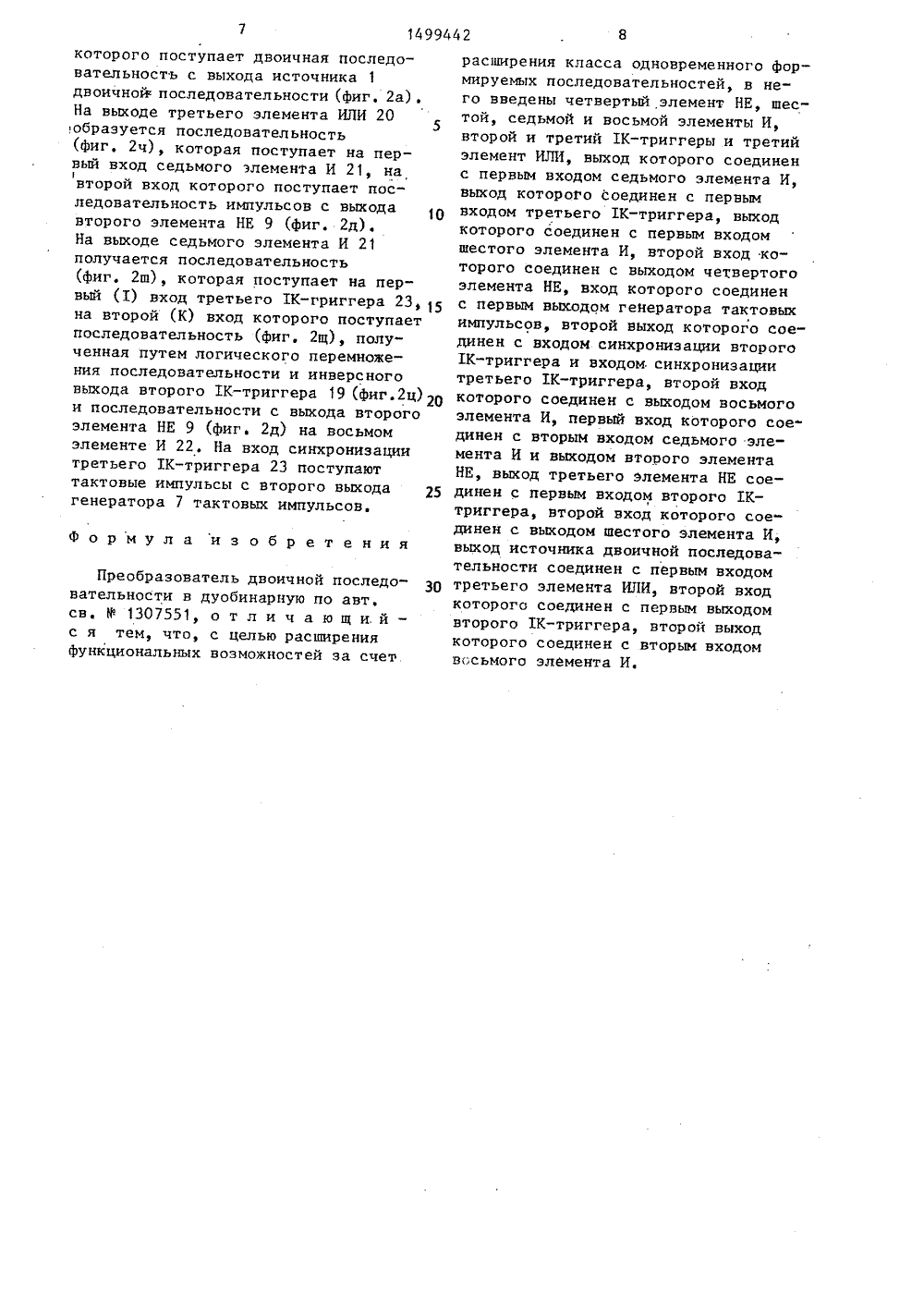

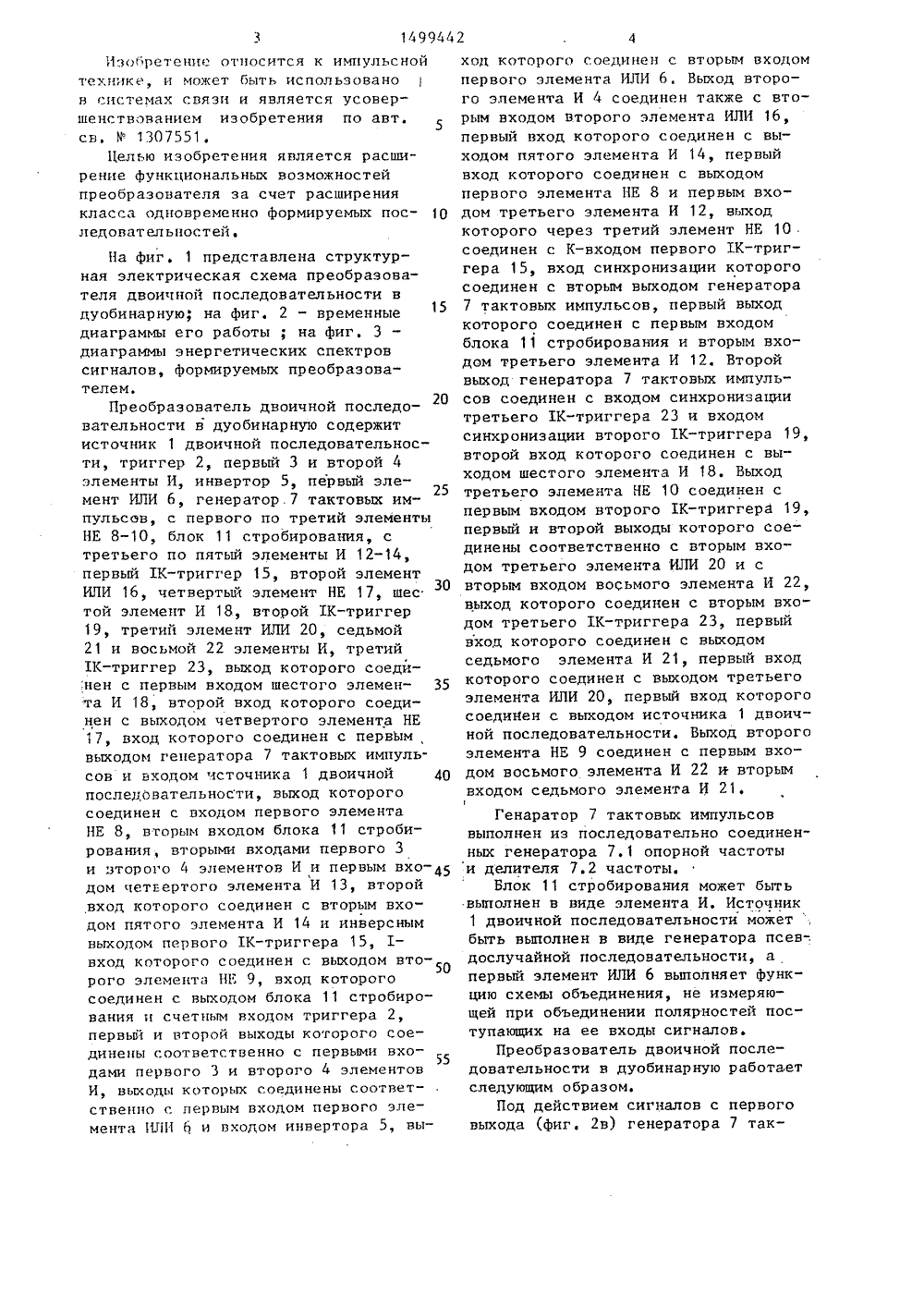

Изобретение относится к импульсной технике, и может быть использовано в системах связи и является усовершенствованием изобретения по авт. св. М 1307551.Пелью изобретения является расширение функциональных возможностей преобразователя за счет расширения класса одновременно формируемых последовательностей,1 О На фиг. 1 представлена структурная электрическая схема преобразователя двоичной последовательности в ,цуобинарную; на Фиг. 2 - временные диаграммы его работы ; на фиг, 3 - диаграммы энергетических спектров сигналов, формируемых преобразователем.Преобразователь двоичной последовательности в дуобинарную содержит источник 1 двоичной последовательности, триггер 2, первый 3 и второй 4 элементы И, инвертор 5, первый элемент ИЛИ 6, генератор.7 тактовых им 25 пульсов, с первого по третий элементы НЕ 8-10, блок 11 стробирования, с третьего по пятый элементы И 12-14, первый 1 К-триггер 15, второй элемент ИЛИ 16, четвертый элемент НЕ 17, шес той элемент И 18, второй 1 К-триггер 19, третий элемент ИЛИ 20, седьмой 21 и восьмой 22 элементы И, третий 1 К-триггер 23, выход которого соединен с первым входом шестого элемен :та И 18, второй вход которого соединен с выходом четвертого элемента НЕ 17, вход которого соединен с первым выходом генератора 7 тактовых импульсов и входом чсточника 1 двоичной последовательности, выход которого соединен с входом первого элемента НЕ 8, вторым входом блока 11 стробирования, вторыми входами первого 3 и второго 4 элементов И и первым входом четвертого элемента И 13, второй вход которого соединен с вторым входом пятого элемента И 14 и инверсным выходом первого 1 К-триггера 15, 1- вход которого соединен с выходом второго элемента НЕ 9, вход которого соединен с выходом блока 11 стробирования и счетным входом триггера 2, первый и второй выходы которого соединены соответственно с первыми входами первого 3 и второго 4 элементов И, выходы которых соединены соответственно с первым входом первого элемента ИЛН Ь и входом иннертора 5, выход которого соединен с вторым входом первого элемента ИЛИ 6, Выход второго эпемента И 4 соединен также с вторым входом второго элемента ИЛИ 16, первый вход которого соединен с выходом пятого элемента И 14, первый вход которого соединен с выходом первого элемента НЕ 8 и первым входом третьего элемента И 12, выход которого через третий элемент НЕ 10 соединен с К-входом первого 1 К-триггера 15, вход синхронизации которого соединен с вторым выходом генератора 7 тактовых импульсов, первый выход которого соединен с первым входом блока 11 стробирования и вторым входом третьего элемента И 12. Второй выход генератора 7 тактовых импульсов соединен с входом синхронизации третьего 1 К-триггера 23 и входом синхронизации второго ТК-триггера 19, второй вход которого соединен с вы" ходом шестого элемента И 18, Выход третьего элемента НЕ 10 соединен с первым входом второго 1 К-триггер 1 19, первый и второй выходы которого соединены соответственно с вторым входом третьего элемента ИЛИ 20 и с вторым входом восьмого элемента И 22, выход которого соединен с вторым входом третьего 1 К-триггера 23, первый вход которого соединен с выходом седьмого элемента И 21, первый вход которого соединен с выходом третьего элемента ИЛИ 20, первый вход которого соединен с выходом источника 1 двоичной последовательности. Выход второго элемента НЕ 9 соединен с первым входом восьмого элемента И 22 и вторым входом седьмого элемента И 21.1Генаратор 7 тактовых импульсов выполнен из последовательно соединенных генератора 7.1 опорной частоты и делителя 7.2 частоты.Блок 11 стробирования может быть выполнен в виде элемента И. Источник 1 двоичной последовательности может , быть выполнен в виде генератора псев-, дослучайной последовательности, а первый элемент ИЛИ 6 выполняет функцию схемы объединения, не измеряющей при объединении полярностей поступающих на ее входы сигналов.Преобразователь двоичной последовательности в дуобинарную работает следующим образом.Под действием сигналов с первого выхода (фиг. 2 в) генератора 7 так42 6ем тактовых импульсов с второго выхода (Фиг. 2 б) генератора 7 тактовыхимпульсов, поступающих на вход синхронизации первого ТК-триггера 15,на прямом и инверсном выходах пос -леднего формируются последовательности бифазных кодов (фиг, 2 ж, з со -ответственно). Последовательностькода с возвращением к нулю (фиг. 2 п)формируется на выходе.четвертого элемента И 13 путем логического умножения сигналов с выхода источника 1двоичной последовательности и инверсного выхода первого ТК в тригге 15.Формирование последовательности кодас обращением (фиг, 2 е) производитсяследующим образом. Сигналы с выходапервого элемента НЕ 8 (фиг. 2 г) иинверсного выхода первого ТК-триггера 15 (фиг. 2 з) поступают соответственно на первый и второй входы пятогоэлемента И 14, с выхода которогосигнал (фиг. 2 р) поступает на первыйвход второго элемента ИЛИ 16, на второй вход которого поступает сигналс выхода второго элемента И 4(фиг, 2 з) образуется следующим образом, Последовательность с выходатретьего ТК-триггера 23 (фиг, 2 у)поступает на первый вход шестого элемента И 18, на второй вход которогопоступает последовательность с первого выхода генератора 7 тактовыхимпульсов, проинвертированная четвертым элементом НЕ 17 (фиг, 2 т), На выходе шестого элемента И 18 образуютсясигналы (фиг. 2 Ф), которые поступаютна второй (Е) вход второго ЕК в триггера 19, на первый (К) вход которогопоступают сигналы с выхода третьегоэлемента НЕ 10 (фиг. 2 е), Под действием тактовых, импульсов с второго выхода генератора 7 тактовых импульсов,поступающих на вход синхронизациивторого ТК-триггера 19 (фиг, 2 б), напервом и. втором (прямом и инверсном)выходах которого формируются последовательности (фиг. 2 х, 2 ц соответственно), сдвинутые на половину тактового интервала относительно последовательности с выхода третьего ТКтриггера 23 (Фиг. 2 у),Последовательность с прямого выхода второго ЕК-триггера 19 (фиг,2 х)поступает на первый вход третьегоэлемента ИЛИ 20, на второй вход ЗО 45 5 14994 товой частоты источник 1 двоичной последовательности Формирует на своем выходе псевдослучайную последовательность (Фиг. 2 а).5Дуобинарная последовательность (Фиг. 2 о) формируется на выходе второго элемента ИЛИ 6 следуюцим образом. Сигналы с выхода источника 1 двоичной последовательности поступают О на второй вход блока 11 стробирования, в котором они стробируются импульсами, поступающими на первый вход блока 11 стробирования с первого выхода генератора 7 тактовых импульсов (фиг. 2 в). Сигналы с выхода блока 11 стробирования поступают на счетный вход триггера 2, на первом (фиг. 2 и) и втором (Фиг. 2 к) ,выходах которого формируются противо фазные последовательности импульсов. Эти последовательности поступают на первые входы соответственно первого 3 и второго 4 элементов И, на вторые входы которых поступают сигналы с выхода источника 1 двоичной последовательности. На выходах первого 3 и второго 4 элементов И Формируются двоичные несовпадающие по времени последовательности (фиг. 2 л, м соответственно). Последовательность с выхода первого элемента И 3 посту.пает на первый вход первого элемента ИЛИ 6, а с выхода второго элемента И 4 - на вход инвертора 5, которыйЗ инвертирует входной сигнал относительно ОВ (фиг. 2 н) и передает его на второй вход первого элемента ИЛИ 6, который объединяет свои входные сигналы, не меняя их полярности. Посв 40 ледовательности бифазных кодов на выходах первого, ТК-триггера 15 формируются следующим образом. Двоичная последовательность с выхода источника 1 двоичной последовательности инвертируется первым элементом НЕ 8 (фиг. 2 г) и поступает на первый вход третьего элемента И 12, где стробируется импульсами с первого выхода генератора 7 тактовых импульсов. Пос 50 ледовательности с выходов блока 11 стробирования и третьего элемента И 12 поступают соответственно на входы второго и третьего элементовНЕ 9 и 10, с выхода которых эти55роинвертированные последовательности (фиг, 2 д, е соответственно) поступают соответственно на входы Е и Кпервого ТК-триггера 15, Под действи 1499442которого поступает двоичная последовательность с выхода источника 1 двоичною последовательности (фиг. 2 а). На выходе третьего элемента ИЛИ 20 ,образуется последовательность (фиг. 2 ч), которая поступает на первый вход седьмого элемента И 21, на 1второй вход которого поступает последовательность импульсов с выхода второго элемента НЕ 9 (фиг. 2 д), На выходе седьмого элемента И 21 получается последовательность (фиг. 2 ш), которая поступает на первый (1) вход третьего 1 К-григгера 23, 5 на второй (К) вход которого поступает последовательность (фиг. 2 щ), полученная путем логического перемножения последовательности и инверсного выхода второго 1 К-триггера 19 (фиг.2 ц)2 О и последовательности с выхода второго элемента НЕ 9 (фиг, 2 д) на восьмом элементе И 22, На вход синхронизации третьего 1 К-триггера 23 поступают тактовые импульсы с второго выхода 25 генератора 7 тактовых импульсовФормула из обретенияПреобразователь двоичной последовательности в дуобинарную по авт.св. В 1307551, о т л и ч а ю щ и. й - с я тем, что, с целью расширения функциональных возможностей за счет расширения класса одновременного формируемых последовательностей, в него введены четвертый элемент НЕ, шестой, седьмой и восьмой элементы И,второй и третий 1 К-триггеры и третийэлемент ИЛИ, выход которого соединенс первым входом седьмого элемента И,выход которого соединен с первымвходом третьего 1 К-триггера, выходкоторого соединен с первым входомшестого элемента И, второй вход которого соединен с выходом четвертогоэлемента НЕ, вход которого соединенс первым выходом генератора тактовыхимпульсов, второй выход которого соединен с входом синхронизации второго1 К-триггера и входом. синхронизациитретьего 1 К-триггера, второй входкоторого соединен с выходом восьмогоэлемента И, первый вход которого соединен с вторым входом седьмого элемента И и выходом второго элементаНЕ, выход третьего элемента НЕ соединен с первым входом второго 1 Ктриггера, второй вход которого соединен с выходом шестого элемента И,выход источника двоичной последовательности соединен с первым входомтретьего элемента ИЛИ, второй входкоторого соединен с первым выходомвторого 1 К-триггера, второй выходкоторого соединен с вторым входомвосьмого элемента И.1499442 Составитель Ю,Бурмистроведактор Н.Лазаренко Техред А.КравчуК рректор Н. Борисо Заказ 4704/52 Тираж 884 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10
СмотретьЗаявка
4348561, 22.12.1987
ВОЙСКОВАЯ ЧАСТЬ 32103
КРУТИКОВ АНДРЕЙ ВИКТОРОВИЧ
МПК / Метки
Метки: двоичной, дуобинарную, последовательности
Опубликовано: 07.08.1989
